小型桌面级三轴数控铣床机械结构

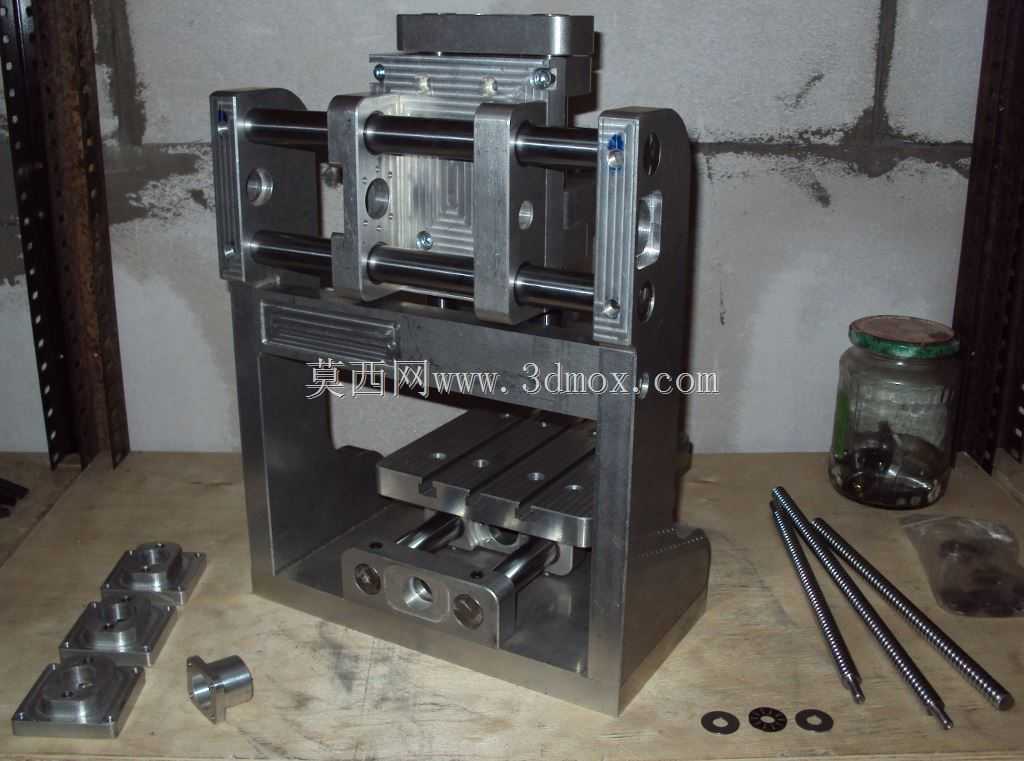

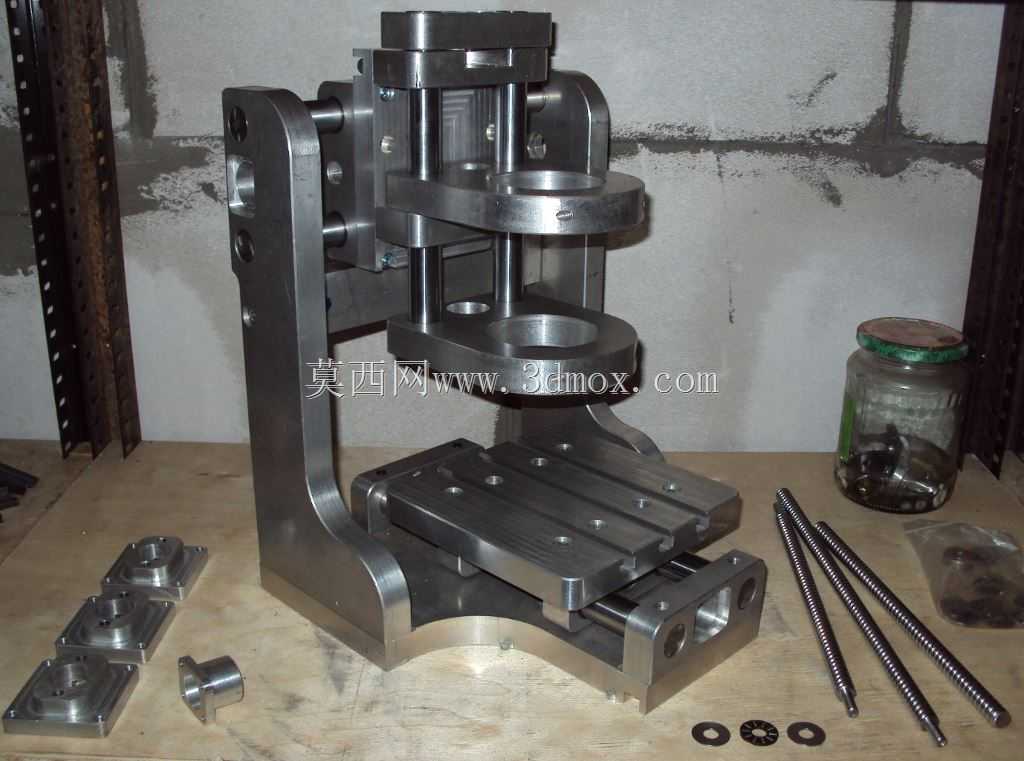

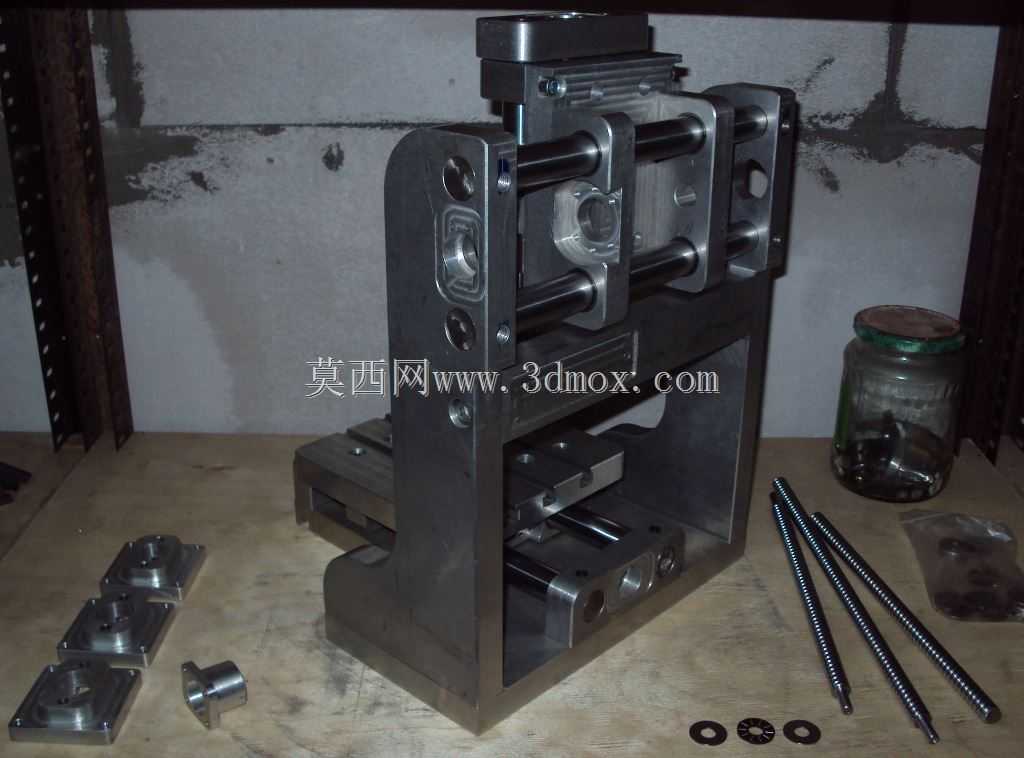

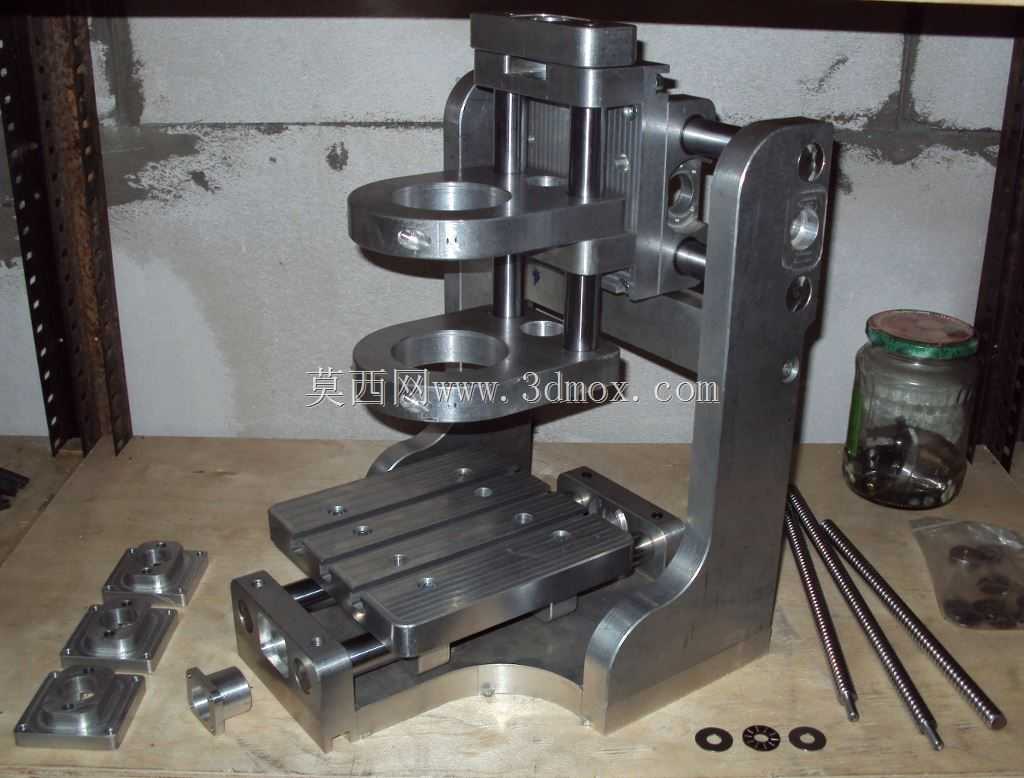

　　这款小型立式三轴数控铣床的机械结构，主要面向小尺寸零件的精密铣削加工场景，适配教学实训、个人工坊、小批量非标零件打样这类对设备占地要求高、加工行程需求适中的使用场景，能够完成平面铣削、沟槽加工、简易曲面成型、钻孔攻丝等常规机加工工序，加工对象覆盖软金属、工程塑料、硬质木材等多种常见加工材质。从结构布局来看，设备采用C型悬臂立式架构，这种布局的优势在于结构紧凑，三个进给轴的传动链路短，安装调试时的同轴度、平行度校准难度低，同时工件装卸的操作空间开阔，操作人员不用俯身探入设备内部就能完成工件装夹、对刀等常规操作。X轴布置在设备下部的工作台位置，采用双直线导轨搭配滑动丝杠的传动组合，导轨跨距经过反复校核，能够承载工作台及工件的重量，

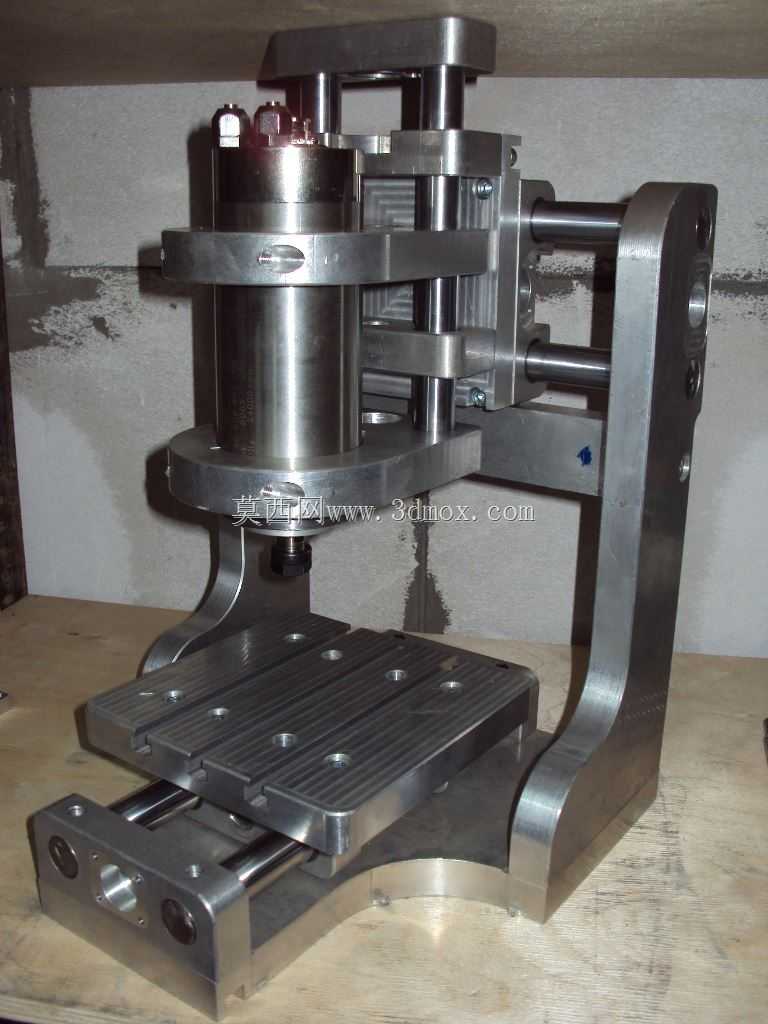

　　同时抵消铣削加工时产生的侧向切削力，避免加工过程中出现工作台颤振影响加工精度；Y轴集成在X轴滑台之上，传动结构与X轴保持一致，行程参数匹配X轴的运动范围，保证工作台在全行程范围内运动无卡滞，重复定位精度能够满足小型零件的加工公差要求。Z轴布置在立式悬臂的前部，除了直线导轨与丝杠传动副之外，额外加装了配重平衡结构，用来抵消主轴组件的自重，避免Z轴垂直运动时出现下滑、窜动的问题，同时降低Z轴驱动单元的负载，提升Z轴进给的平稳性。主轴部分采用高速电主轴结构，通过专用夹具固定在Z轴滑台上，主轴的跳动参数经过严格控制，能够适配不同直径的铣刀、钻头等加工刀具，满足不同工序的转速需求。设备的三个进给轴均预留了伺服电机的安装位，

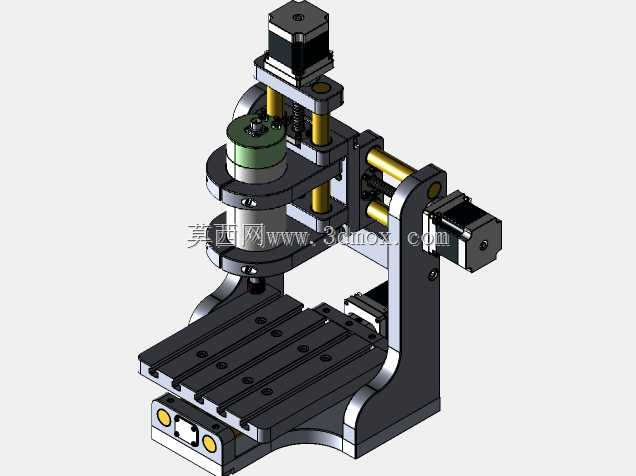

　　安装法兰尺寸匹配常用的小型步进或伺服电机，用户可以根据自身的精度需求、预算情况选配对应的驱动单元，不需要额外加工转接板就能完成装配。从安装边界来看，设备整体占地尺寸控制在桌面设备的合理范围内，不需要专门的设备基础，放置在承重满足要求的普通工作台面上就能完成安装固定，设备底部预留了调平脚钉的安装位置，安装时可以通过调整脚钉高度来保证工作台的水平度，避免因为安装面不平整导致的导轨受力不均、运动卡滞问题。设计过程中优先考虑了结构的加工工艺性，大部分结构件都可以采用常规的铣削、钻孔工序完成加工，不需要特殊的加工设备，降低了整套结构的制造成本；同时各运动部件的润滑点、易损件更换位置都预留了足够的操作空间，

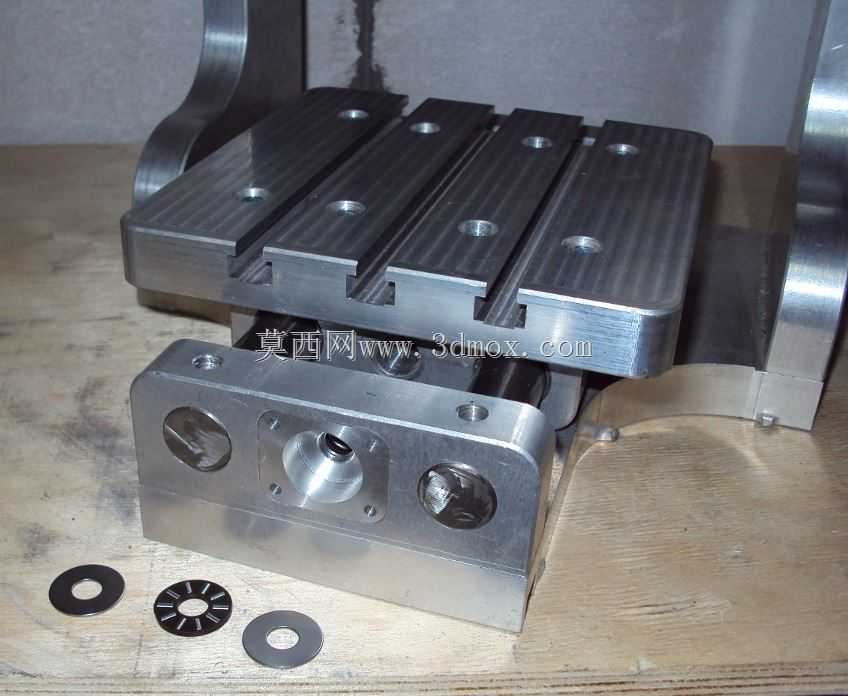

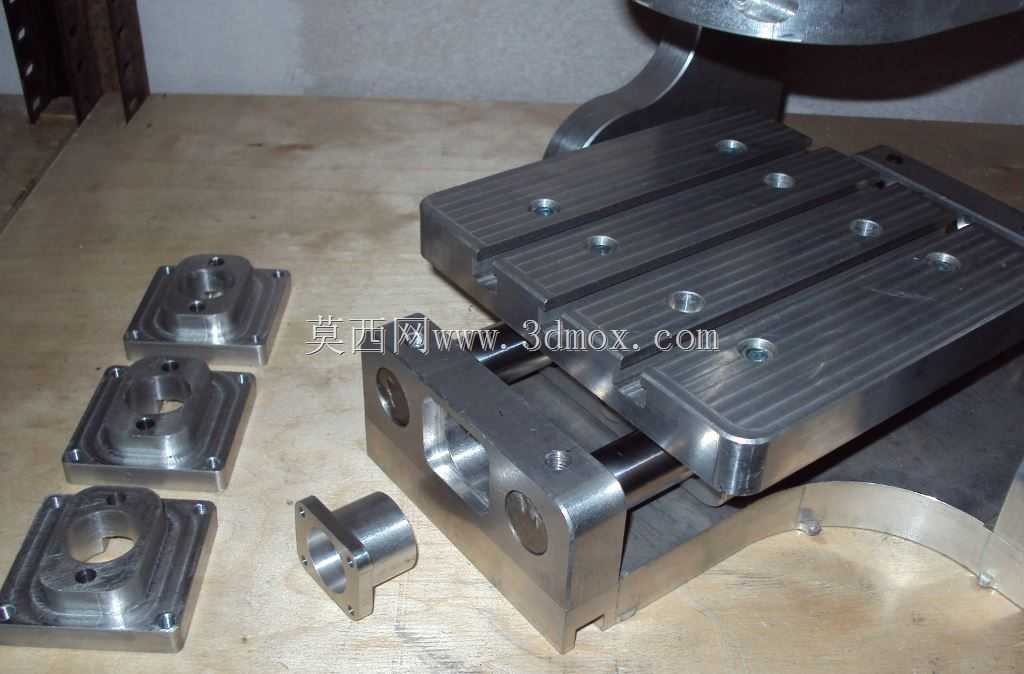

　　日常维护时不需要拆解大量结构件就能完成润滑、易损件更换等操作。传动部分的丝杠两端均采用角接触轴承支撑，能够同时承受径向和轴向的切削载荷，避免丝杠在进给过程中出现挠曲变形，影响传动精度；导轨的滑块安装面设计有定位销孔，装配时可以通过定位销快速确定滑块的安装位置，减少装配时的调整工作量，保证装配后的导轨平行度符合设计要求。主轴的安装座设计有散热间隙，能够在主轴高速运转时辅助散热，避免主轴长时间工作出现过热问题，延长主轴的使用寿命。工作台表面设计有标准的T型槽结构，能够适配通用的机床夹具、平口钳等装夹工具，用户不需要自行制作专用夹具就能完成常规工件的装夹固定，降低了设备的使用门槛。整体结构的刚性经过校核，在额定的切削参数范围内，不会出现明显的结构形变，能够保证加工过程的稳定性，加工出的零件尺寸精度、表面粗糙度都能满足常规小零件的设计要求。
