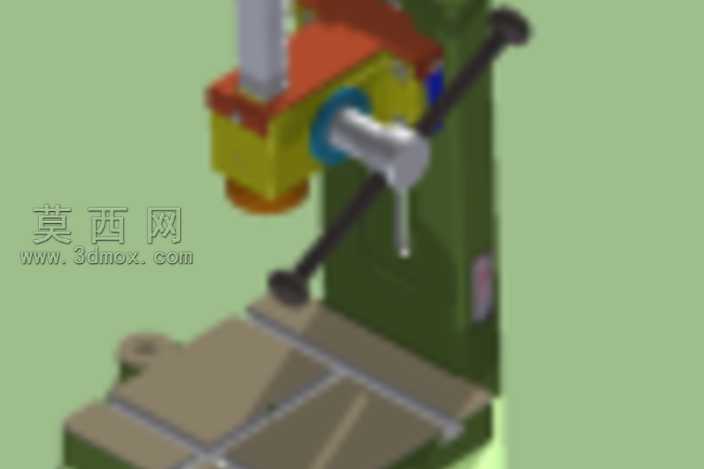

齿条式压力机锥齿轮传动结构三维模型

本模型为齿条式压力机的完整三维结构设计，采用Autodesk Inventor软件完成全参数化建模，整体结构还原了手动齿条压力机的核心传动与执行部件。建模过程中首先对设备的立式机架进行基准定位，以底部工作台平面为装配基准，依次搭建立柱、传动箱、压头执行组件的装配层级，所有零件均采用实体建模方式生成，对锥齿轮的齿形、齿条的啮合齿面、操作手柄的曲面结构、压头的连接轴段都进行了精准的特征绘制，保证各部件的装配公差符合机械设计规范。材质渲染阶段针对不同部件赋予了对应工业材质属性，机架部分采用深绿色铸铁材质表现设备的厚重质感，传动箱外壳采用黄色烤漆金属材质，压头与操作杆采用抛光钢材材质，工作台采用灰铸铁磨砂材质，锥齿轮与齿条啮合部位做了金属光泽的细节处理，通过不同材质的粗糙度、反光度参数调整，让整体模型的视觉表现贴近真实工业设备的外观效果。结构设计上核心采用锥齿轮传动配合齿条进给的传动方案，通过侧面操作手柄输入扭矩，经一对锥齿轮完成传动方向的90度转换，将旋转运动传递给竖直方向的齿轮轴，齿轮轴与竖直齿条啮合带动下方压头完成直线下压动作，实现对工件的压力加工功能，模型完整还原了锥齿轮的啮合间隙、齿条的导向结构、压头的限位结构，各运动部件的运动路径无干涉，可直观演示压力机的完整工作动作流程。设计过程中充分考虑了手动压力机的操作便利性与结构稳定性，操作手柄采用加长力臂结构降低操作力度，工作台设置T型槽结构用于装夹固定工件，机架采用一体式立柱结构保证下压过程的结构刚性，所有连接部位的螺栓、定位销等标准件都做了简化建模处理，既保证模型的结构完整性，又控制了整体模型的文件体量，可用于机械原理教学演示、压力机结构改进设计参考、虚拟装配实训等场景。
