冲压加工用四柱式导向工装结构

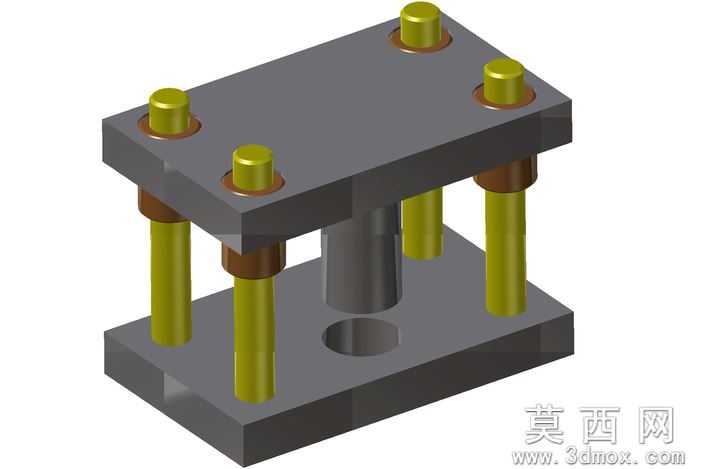

本模型为冲压作业配套的四柱导向工装结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械工装的设计规范，对各配合部件的尺寸公差、装配关系进行了精准还原，确保模型可直接用于结构验证、装配干涉检查等前期设计环节。模型整体采用上下双板式基座结构，上模座与下模座均采用高强度合金结构钢材质设定，渲染时赋予深灰色金属磨砂质感，还原钢材经调质处理后的真实表面肌理，同时通过光影参数调整凸显基座的厚重感与结构刚性。四根导向立柱采用均匀对称的布局方式，安装于上下模座的四角位置，立柱表面赋予亮黄色金属镀层质感，模拟硬铬电镀处理后的耐磨表面特性，立柱与模座之间配套设置导向铜套，铜套部分采用棕褐色铜质材质渲染，清晰区分不同功能部件的材质差异。上模座顶部设置四个紧固螺栓，螺栓头部采用与立柱一致的镀层质感，还原紧固件的标准外观，模座中部设置冲压工作头安装位，下模座对应位置设置工件定位孔，完整还原冲压工装的作业配合逻辑。设计过程中优先考虑工装的导向精度与运行稳定性，四柱对称布局可有效抵消冲压过程中的侧向力，避免冲头偏磨问题，各导向部件的长度参数经过匹配计算，确保上下模合模行程内全程保持导向接触，同时在模座与立柱的连接位置设置限位轴肩，防止作业过程中出现导向件脱出的风险。建模时对所有零件进行独立参数化绘制，既可以完成整体装配体的干涉检查，也可单独导出单个零件用于加工出图，渲染阶段采用正交视角与透视视角结合的方式，既清晰展示整体装配结构，也可通过局部放大视角呈现配合部位的细节特征，材质参数调整时区分了结构钢、耐磨镀层、铜合金三类不同材质的反光度、粗糙度参数，让模型视觉呈现更贴近真实工业工装的实物状态，可用于冲压工艺方案展示、工装结构教学、压力机配套部件选型参考等场景。
