SF400型电锯木材切割导向装置结构设计

　　在木工作业车间的批量备料环节，传统手持链锯切割木料时，常因人工握持稳定性不足、切割角度难以精准控制，出现切面倾斜、尺寸偏差超差、木料报废率偏高的问题，这套适配手持链锯的切割导向装置，正是针对这类现场作业痛点开发的辅助作业工装。从实际应用场景来看，该装置可覆盖实木方料、圆木段、集成材等多种常见木工基材的切割作业，既适配小型家具加工厂的批量备料工序，也能满足装修现场的定尺裁切需求，无需对原有手持链锯做大规模改装，即可快速装夹投入使用。

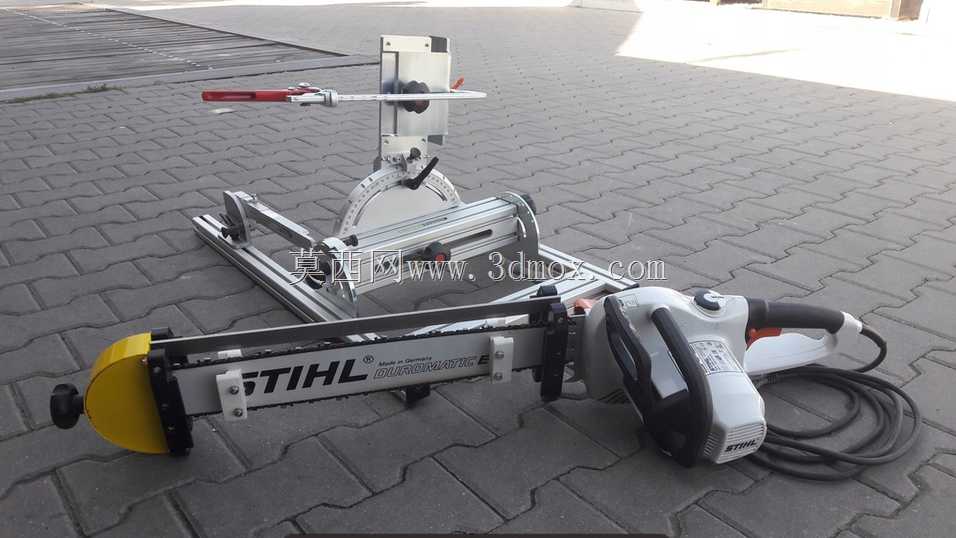

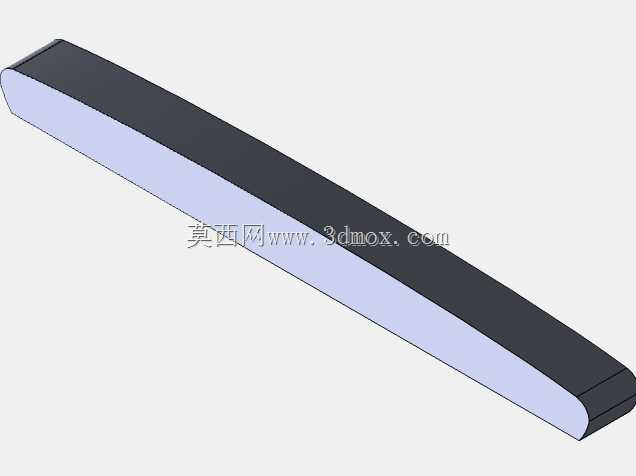

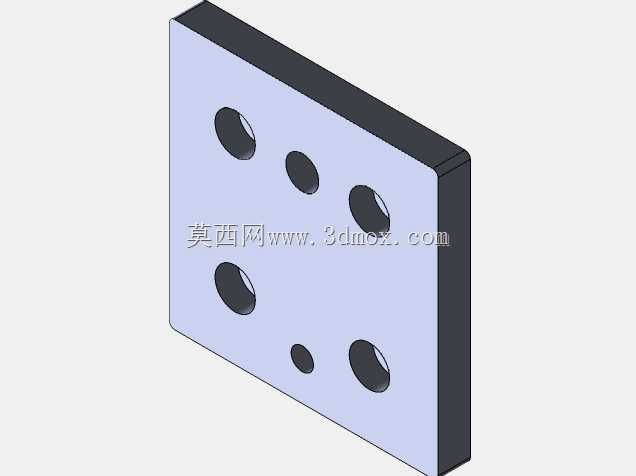

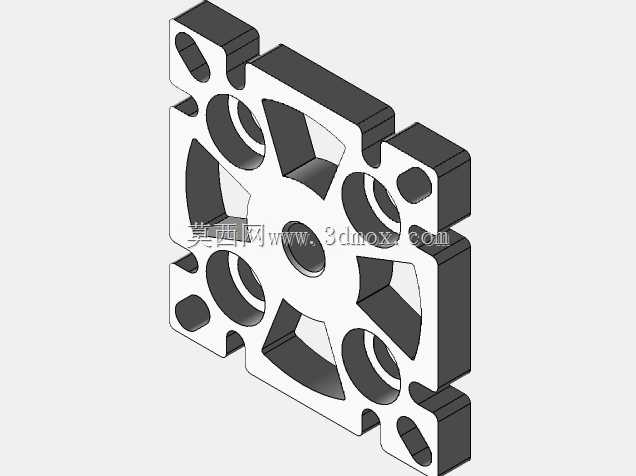

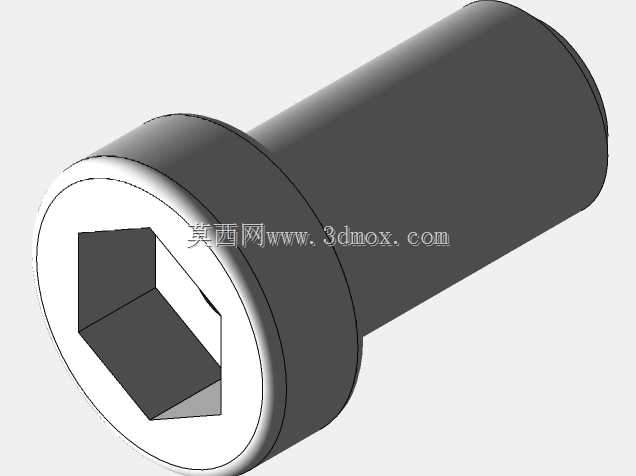

　　装置核心的导向承载结构采用工业铝型材搭建框架，铝型材自身的直线度公差可控制在每米0.2mm以内，能够为链锯的行进提供稳定的平直基准，避免人工握持时的上下抖动、左右偏斜问题。框架上设置的可调节锁紧座，能够适配市面上多数主流排量的手持汽油链锯、电动链锯的安装尺寸，锁紧座通过快拆式旋钮结构固定，装夹链锯时无需额外工具，对位后旋紧旋钮即可完成固定，拆卸时反向操作即可快速分离链锯与导向架，兼顾作业效率与设备通用性。

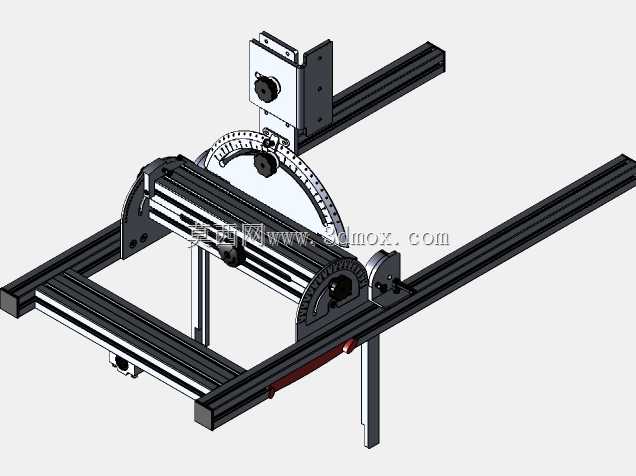

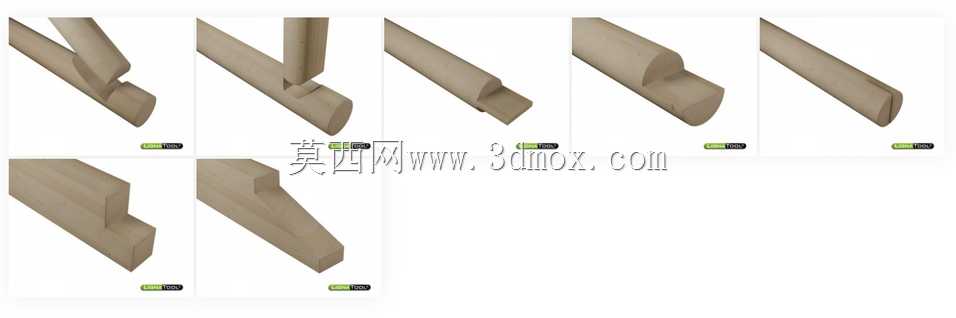

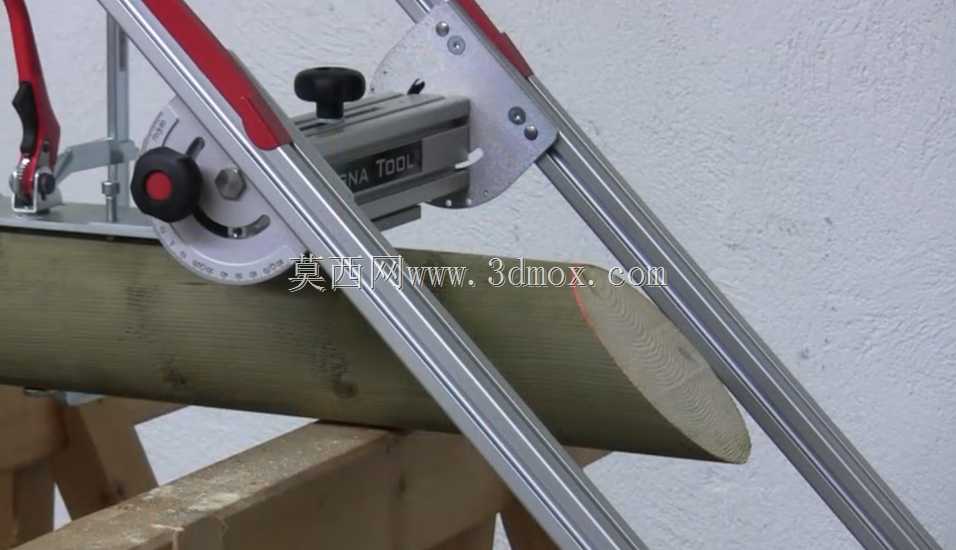

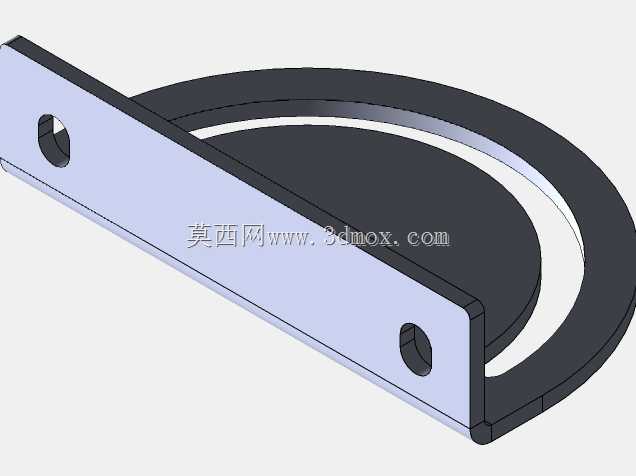

　　角度调节功能是这套装置的核心设计亮点，水平切割方向可实现正负75度范围内的无级调节，垂直切割方向同样支持正负75度的角度调整，不仅能完成常规的90度直切，还可实现不同角度的斜切作业，满足家具制作中榫头斜接、装修场景中阴阳角料裁切等特殊角度的加工需求。角度调节部位配备了清晰的刻度标识，调节时可直接对照刻度快速定位到目标角度，配合锁紧机构固定后，切割过程中角度不会因链锯振动、木料进给受力出现偏移，切割角度的重复定位精度可控制在0.5度以内，完全满足常规木工作业的精度要求。

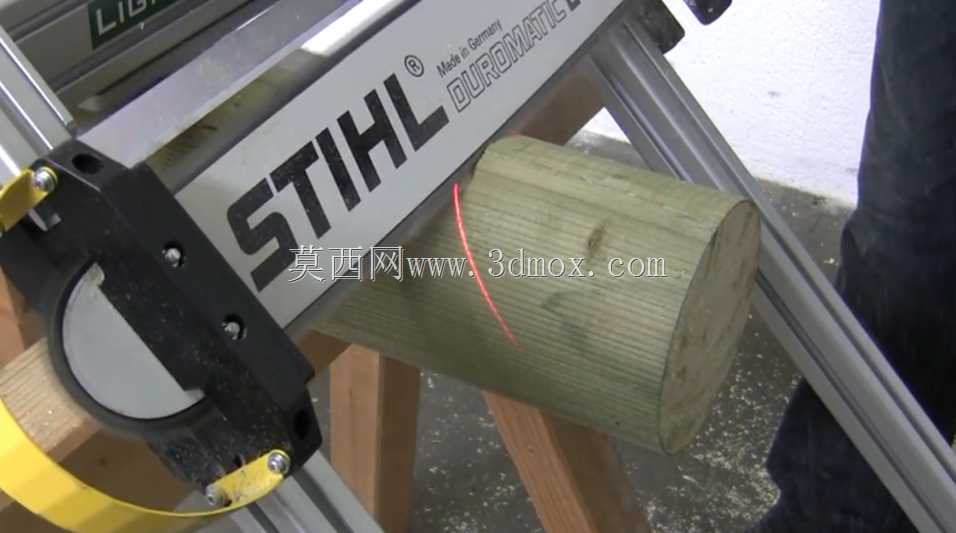

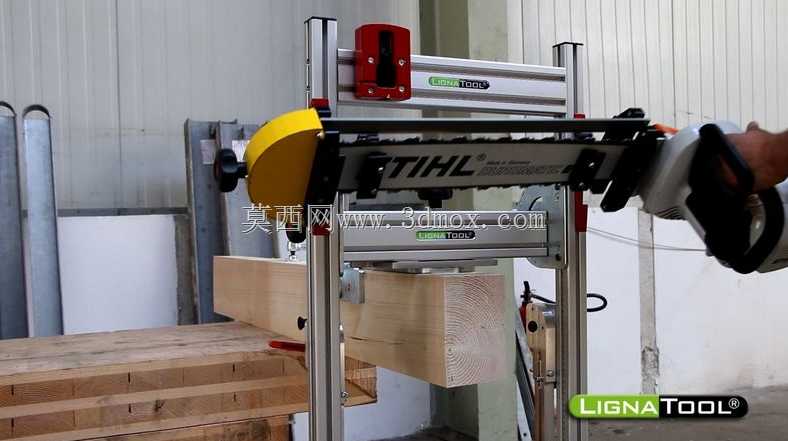

　　为了进一步提升切割定位的便捷性，装置集成了激光定位组件，激光发射器投射出的红色标线与切割锯片的运动轨迹完全重合，90度垂直切割状态下，激光红线可在光束上方、木料侧面形成清晰的可见标识，作业人员可直接通过激光线对齐木料上预先标记的切割线，无需反复对位调整，大幅降低对位耗时。激光组件的安装位置经过反复验证，不会因切割产生的木屑飞溅、作业振动出现偏移，同时针对不同切割角度的使用场景，激光的投射范围做了适配调整，无论水平还是垂直角度调节，激光线都能准确落在待切割木料的表面，不会出现光束偏移到木料外侧无法参考的问题。

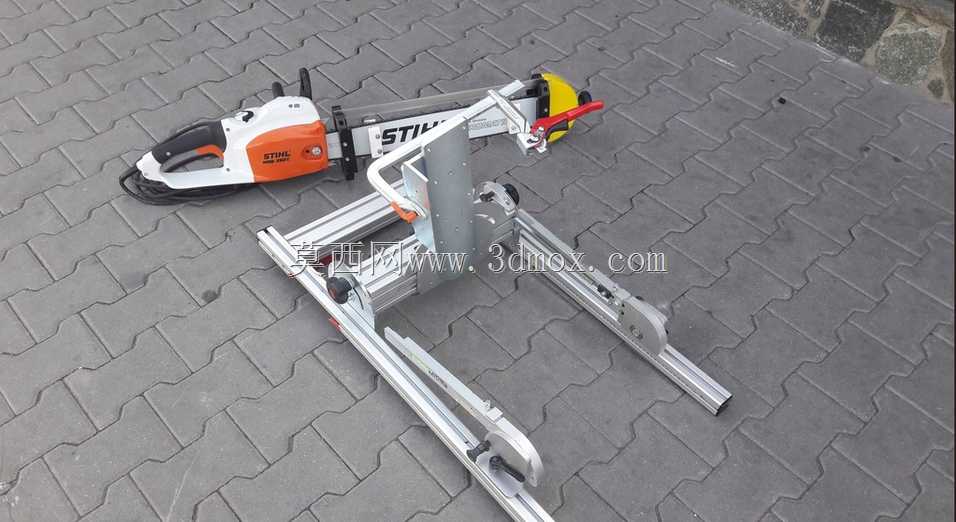

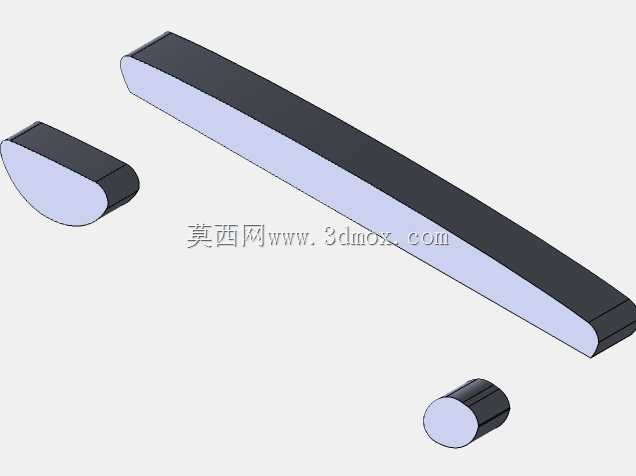

　　从安装边界与尺寸适配来看，整套导向装置的底座采用可折叠支撑结构，展开后可直接放置在常规木工工作台面上，底座的支撑脚配备了防滑橡胶垫，放置在木质、金属工作台面时都能保持稳定，不会因切割受力出现滑移。装置的有效切割行程可覆盖直径300mm以内的圆木、截面宽度400mm以内的方料切割需求，完全覆盖常规木工备料的常见木料尺寸。框架上还设置了可调节的木料靠挡，靠挡可沿导向型材方向滑动调整位置，调整到对应尺寸后锁紧即可作为木料定位基准，批量切割相同长度的木料时，只需将木料端部抵靠在靠挡上即可完成定位，无需逐根测量标记，大幅提升批量作业的效率。

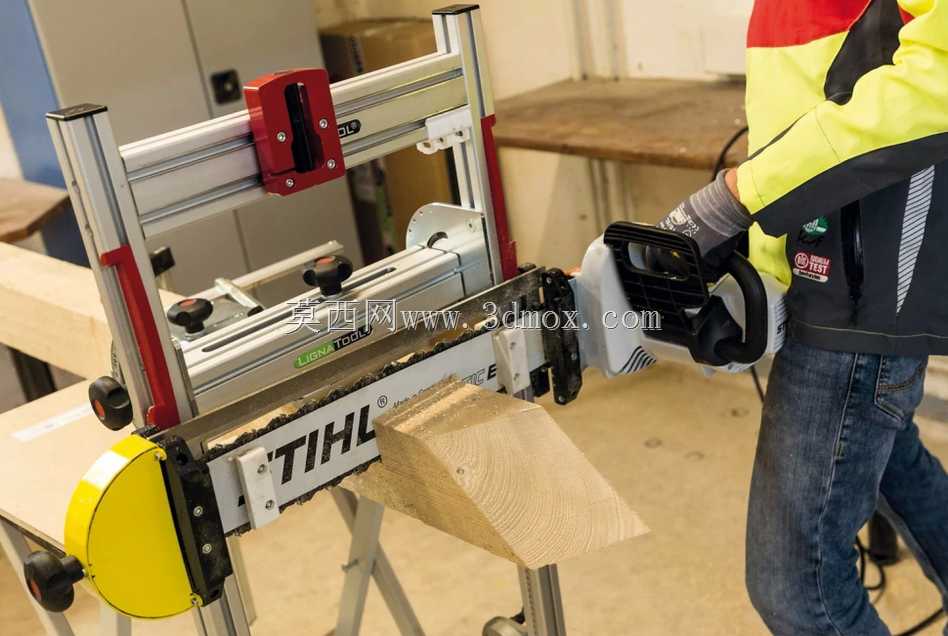

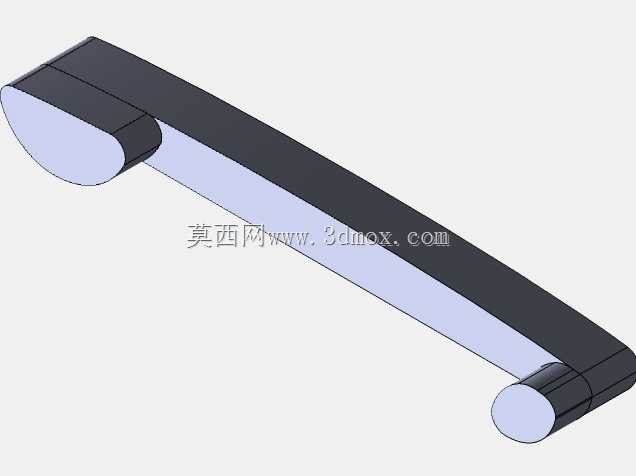

　　安全防护设计也融入到结构细节中，靠近链锯锯片的非切割侧设置了透明防护挡板，可阻挡切割过程中飞溅的木屑，避免木屑飞溅伤到作业人员；导向架的操作端设置了辅助握持手柄，作业时一手握持链锯原有手柄，另一手可握持辅助手柄控制进给速度，进给过程更加平稳，也能避免手部过于靠近锯片引发安全风险。整套装置的结构没有复杂的传动部件，日常维护只需定期清理铝型材导轨缝隙内堆积的木屑、检查锁紧旋钮的紧固状态即可，维护成本极低，适配车间多粉尘、高振动的作业环境，长期使用也不易出现结构卡顿、精度失效的问题。
