DIY小型立式金属加工台钻结构设计

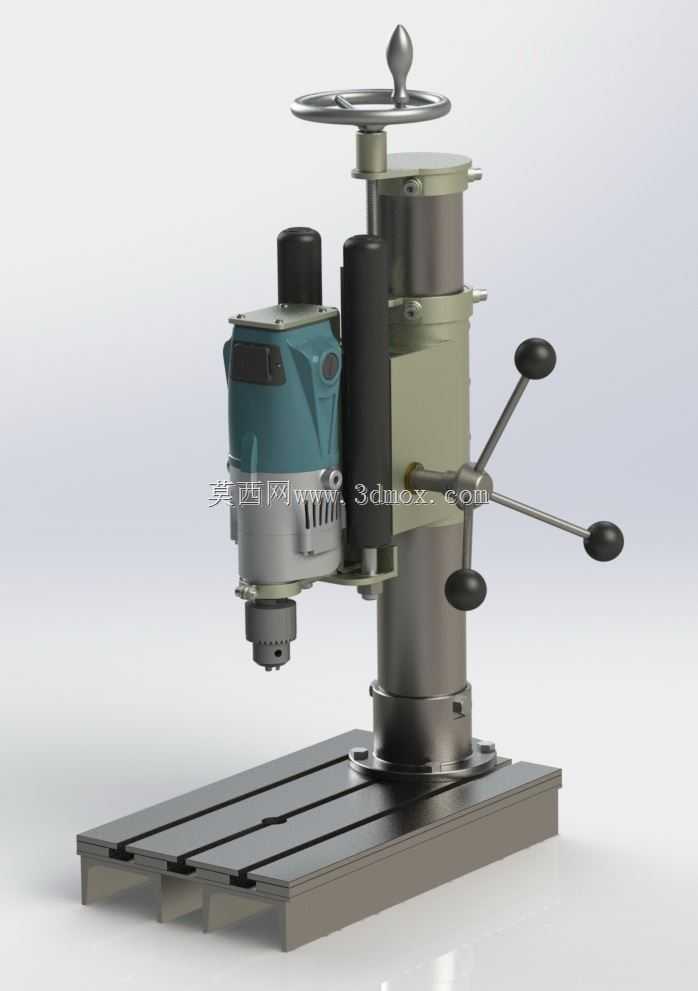

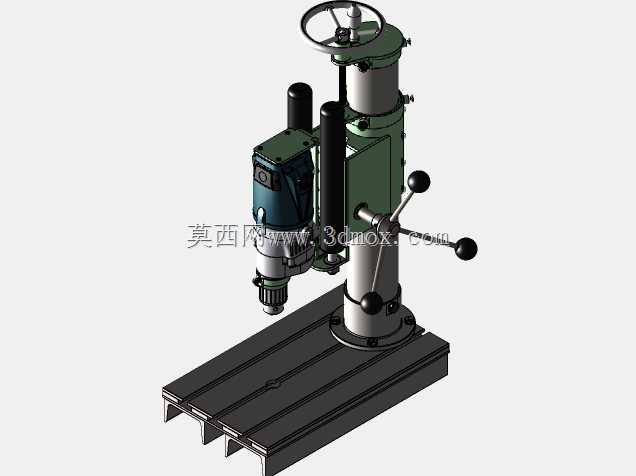

　　这款小型立式钻削设备的三维结构，完全围绕小批量五金加工、个人工坊零件试制、教学实训场景的实际需求搭建，区别于工业级重型台钻的大占地、高功耗设计，整体结构在保证钻削刚性的前提下做了轻量化适配，能满足常见黑色金属、有色金属薄板及小型型材的钻孔、扩孔、铰孔作业需求，也可适配简单的攻丝工装完成小规格螺纹加工，覆盖日常机修、非标零件打样、模型制作中绝大多数的孔加工工序。从结构布局来看，设备采用经典的立柱悬臂式布局，底部为带T型槽的铸铁式工作台面，槽道间距按照通用工装夹具的安装尺寸设计，可直接适配标准平口钳、简易钻模的固定需求，工作台面的平面度、与主轴轴线的垂直度公差在建模阶段就按照通用钻床的精度要求做了约束，避免加工过程中出现孔位偏斜、

　　孔径超差的问题。立柱部分采用双层套筒式结构，外层套筒固定在工作台基座上，内层套筒可沿轴向做升降调整，配合顶部的手轮传动结构实现主轴箱的高度快速调节，能适配不同高度工件的加工空间需求，调整到位后通过侧面的锁紧机构即可完成套筒固定，保证钻削过程中主轴箱不会出现窜动。主轴进给部分采用十字手轮操作结构，四个操作手柄呈辐射状分布，操作人员可根据站位选择合适的施力位置，进给行程的限位结构在建模时做了隐含设计，可避免主轴超程进给撞坏工件或钻头。主轴动力端采用模块化的动力头设计，动力单元与进给滑座之间通过标准连接法兰固定，后续如果需要更换更高转速或者更大扭矩的动力头，无需改动主体立柱和工作台结构，直接拆装法兰即可完成适配，降低了设备改装的成本。

　　设备的操作逻辑完全贴合一线操作人员的使用习惯：高度调整手轮设置在立柱最顶端，操作人员站立状态下抬手即可操作，无需弯腰或者俯身调整；进给手轮的高度设置在人体手肘自然弯曲的操作区间，长时间进给操作也不容易产生疲劳；所有操作部件的握持位置都做了圆弧过渡处理，没有尖锐的棱角结构，避免操作过程中出现磕碰划伤。从安装边界来看，设备整体占地尺寸适配普通工作台的摆放需求，不需要单独做混凝土基础固定，直接放置在稳固的木质或者钢制工作台上，通过底部的预留安装孔用螺栓压紧即可使用，整体重量控制在单人可借助简易工具移位的范围内，适合小型工坊、教学实验室这类需要经常调整设备摆放位置的场景。建模过程中对所有运动部件的干涉情况做了全行程校验：

　　主轴升降全行程范围内，不会与工作台、立柱套筒、锁紧机构产生碰撞；进给手轮转动全行程内，手柄不会与动力头外壳、立柱部分产生干涉；高度调整手轮转动时，传动螺杆与套筒的配合间隙按照实际加工的装配公差做了预留，既不会因为间隙过大出现晃动，也不会因为间隙过小导致转动卡滞。针对DIY场景的加工特点，结构上预留了多处拓展安装位：工作台侧面可加装冷却管路支架，钻削深孔时可输送切削液改善钻头散热条件；主轴箱侧面可加装深度标尺，方便控制盲孔的加工深度；立柱部分可预留挡屑板安装槽，加工时阻挡飞溅的切屑，保护操作人员安全。所有连接部位的紧固件都采用标准件设计，建模时直接调用对应规格的标准件模型，实际加工装配时不需要单独定制非标紧固件，降低了整机制造成本和后期维护的配件获取难度。主轴的跳动参数在结构设计阶段就做了约束，保证钻削小孔时的孔径精度和孔壁粗糙度能满足一般零件的装配要求，不会出现明显的孔位扩偏、孔壁粗糙度过大的问题。
