CA6140车床导轨伸缩式防护套结构

　　在普通卧式车床的日常加工场景里，导轨作为承载刀架纵向进给、保证加工形位精度的核心基准部件，其防护结构的可靠性直接决定了设备的长期精度保持性，CA6140作为应用覆盖面极广的普通卧式车床型号，其导轨伸缩防护套的设计需要匹配机床本身的行程参数、加工工况的各类干扰源，才能在长期运行中稳定发挥防护作用。这款伸缩式防护套的核心应用场景，覆盖CA6140车床的纵向导轨全行程防护，适配车床进行钢件、铸铁件粗精加工的全工况，不管是粗车时大切深产生的带状、崩碎状切屑飞溅，还是冷却系统喷射的乳化液、切削油混合冲刷，或是加工过程中散落的磨粒、金属粉尘，都能通过护套的伸缩结构完全阻隔在导轨副之外，避免硬质颗粒进入导轨与滑块的配合面造成研伤、拉毛，

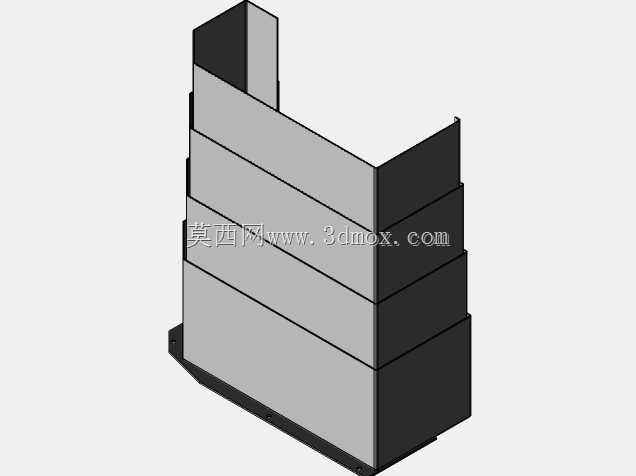

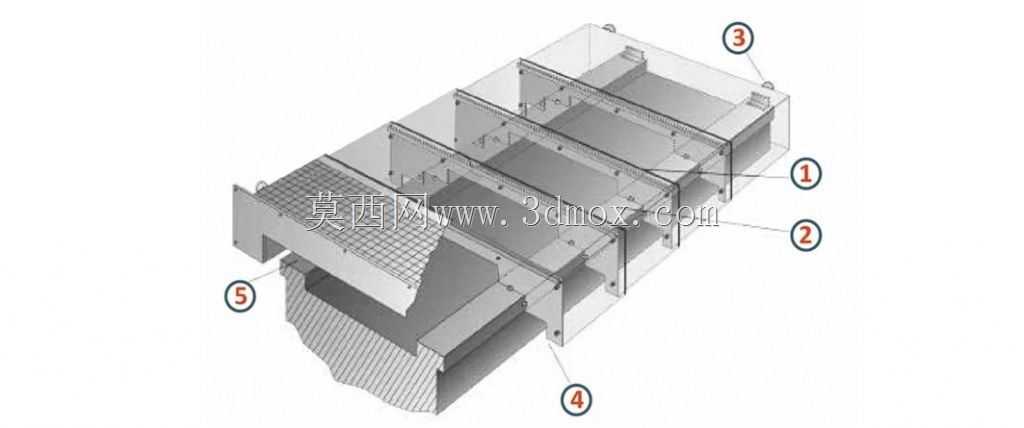

　　也防止切削液长期浸泡导轨密封件造成老化失效，减少导轨面的锈蚀风险。从功能特性来看，该防护套采用多节嵌套的伸缩式结构，每一节护套的搭接边都设计有贴合的密封止口，相邻节段滑动时无卡滞、无明显间隙，完全覆盖导轨的安装平面与两侧立面，不会给切屑、冷却液留下渗入的通道；护套的最前端与床鞍的运动端面刚性连接，最末端固定在床身的尾座端侧，随床鞍的纵向进给同步伸缩，全行程范围内不会出现拉伸脱开、压缩卡滞的问题，即使在床鞍快速移动的工况下，护套的节段滑动也能保持平稳，不会产生额外的振动或异响干扰加工过程。设计过程中，首先要匹配CA6140车床的纵向导轨总行程，确定每一节护套的展开长度、压缩后的堆叠厚度，

　　保证压缩后护套的总长度不会干涉床鞍移动到主轴箱端的极限位置，展开后也能完全覆盖导轨的最大伸出段，不会出现防护空白区；其次要考虑防护套的截面轮廓，完全贴合CA6140导轨的安装外形，护套与导轨表面预留合理的安全间隙，既不会在伸缩过程中剐蹭导轨面或安装在导轨上的行程挡块、润滑管路，也不会因为间隙过大导致切屑从侧边卡入节段缝隙；针对切屑冲刷的工况，护套的上表面设计有一定的倾斜导屑角度，落在护套上的切屑和冷却液会顺着斜面自然滑落至床身的排屑槽内，不会在护套表面堆积，避免堆积的切屑热量传导到导轨附近造成局部热变形，也防止堆积的硬质切屑在护套伸缩时被卡入节段之间造成结构损坏。从安装边界来看，

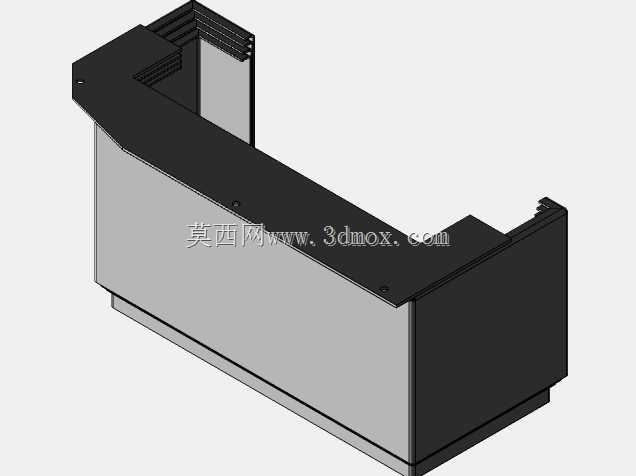

　　该防护套的两端连接孔位完全匹配CA6140车床原有的防护安装位点，不需要对床身、床鞍的原有结构进行二次加工，安装时只需要将固定端通过螺栓锁紧在床身端面的预装螺纹孔上，活动端与床鞍的连接支架锁紧即可完成装配，不需要额外调整安装位置；护套压缩后的最小堆叠厚度控制在合理范围内，不会占用床身尾座端的操作空间，也不会干涉尾座在导轨上的移动与锁紧操作，护套的整体宽度与导轨组的总宽度适配，不会超出床身的侧边轮廓，避免在车间工件转运、操作工人上下料时发生剐蹭碰撞。在实际加工场景中，这类伸缩防护套相比传统的柔性风琴防护罩，刚性更好，面对高温切屑的冲击时不会被烫穿或变形，相比固定式的整体护板，又能随进给行程动态调整覆盖范围，不会限制机床的有效加工行程；针对车床加工时切削液混合切屑的恶劣工况，护套的节段密封结构能有效阻挡液体渗入，避免切削液进入导轨润滑系统造成润滑油乳化失效，也减少了日常维护中清理导轨缝隙杂物的工作量，能有效延长导轨副的维护周期，降低设备的长期运维成本。设计时还充分考虑了长期运行的磨损问题，相邻节段的滑动接触面采用低摩擦的耐磨导向结构，不需要额外添加润滑脂就能长期保持滑动顺畅，不会因为长期伸缩运行出现节段磨损松垮、间隙变大的问题，即使在铸铁加工产生大量磨粒粉尘的工况下，导向结构的防尘设计也能阻挡磨粒进入滑动面，避免磨粒造成的异常磨损，保证防护套的使用寿命能匹配机床的大修周期。
