DIY款500W台式数控雕刻加工设备

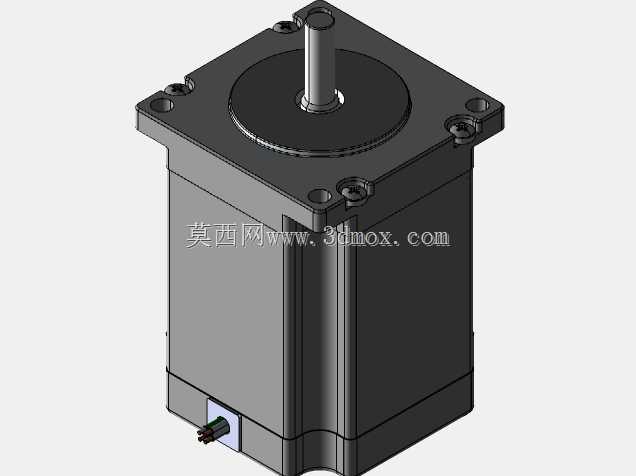

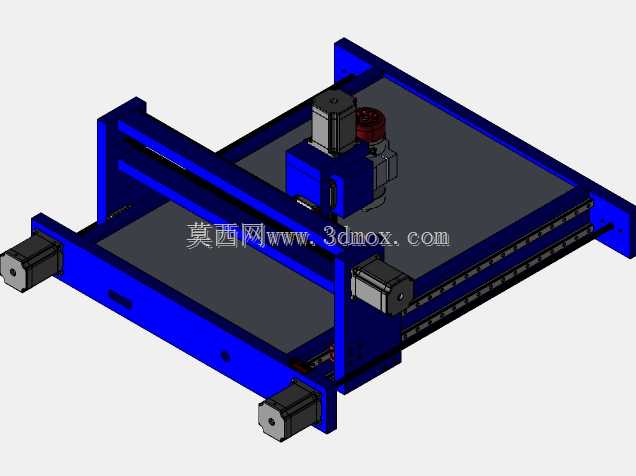

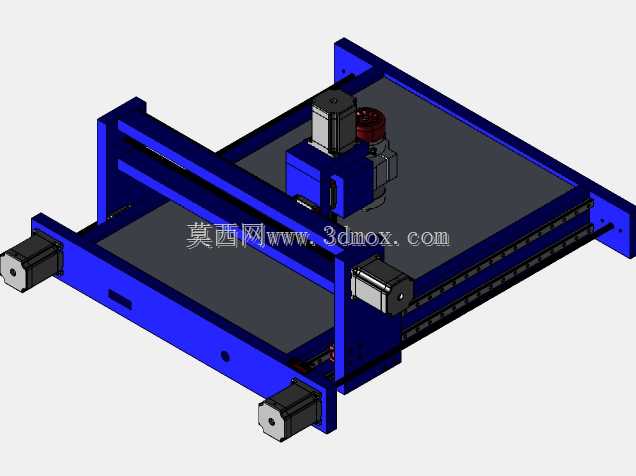

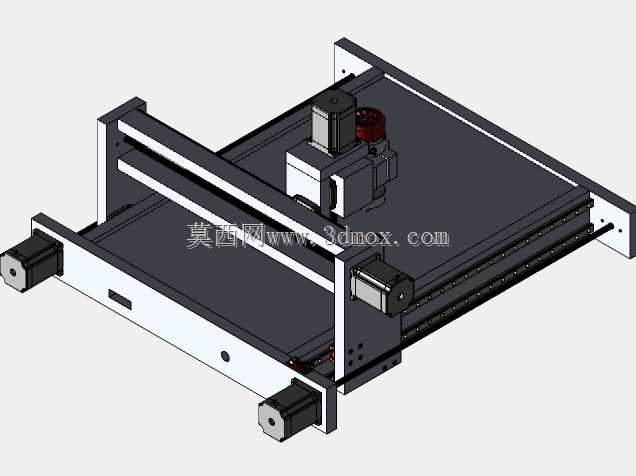

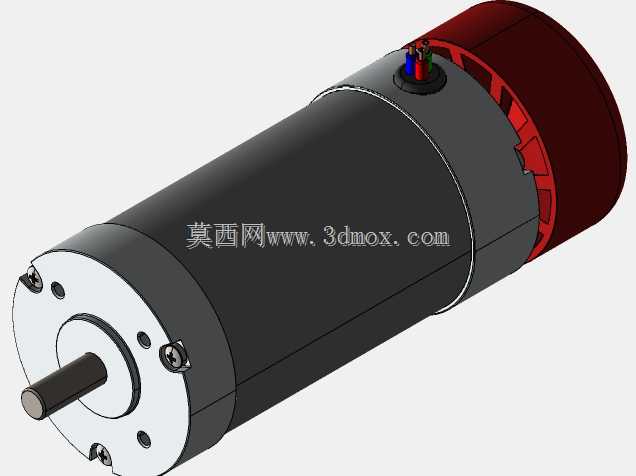

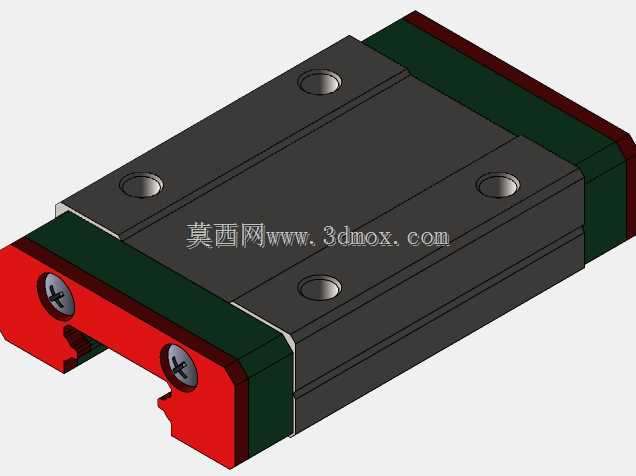

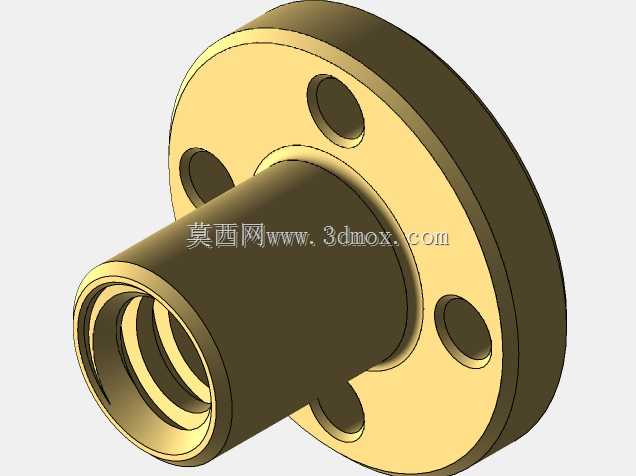

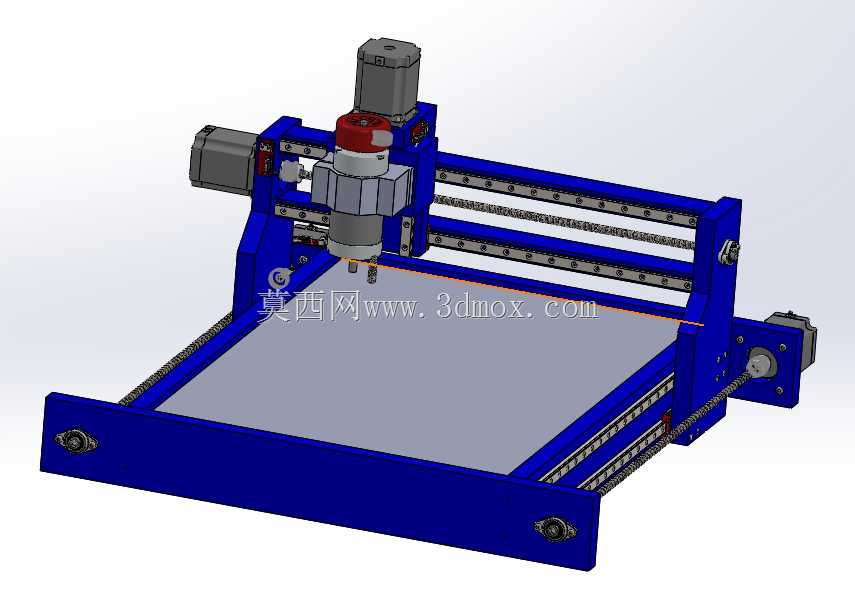

　　这款小型台式数控加工设备，核心面向个人加工、小型工作室打样场景设计，可覆盖软金属、木材、亚克力、PCB板等多种材质的平面铣削、雕刻、钻孔加工需求，相比工业级大型数控设备，其占地空间更小，组装调试门槛更低，适合非量产的单件定制加工场景使用。从结构布局来看，设备采用龙门移动式结构，加工平台固定在底座上，X轴方向的龙门架沿底座两侧的直线导轨做横向进给，Y轴方向的滑台沿龙门横梁的导轨做纵向进给，Z轴主轴滑台沿垂直导轨做上下进给，三个进给轴均采用丝杠传动搭配步进电机驱动，传动间隙控制在小范围，能满足常规小件加工的精度要求。主轴部分采用500W功率的风冷高速主轴，转速区间覆盖常规雕刻铣削需求，可适配不同直径的铣刀、雕刻刀，

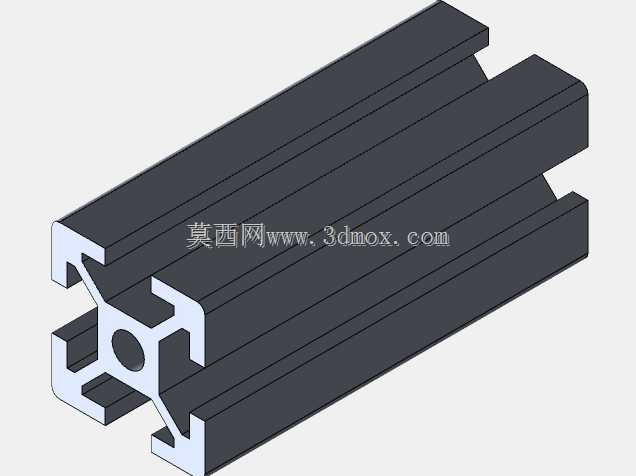

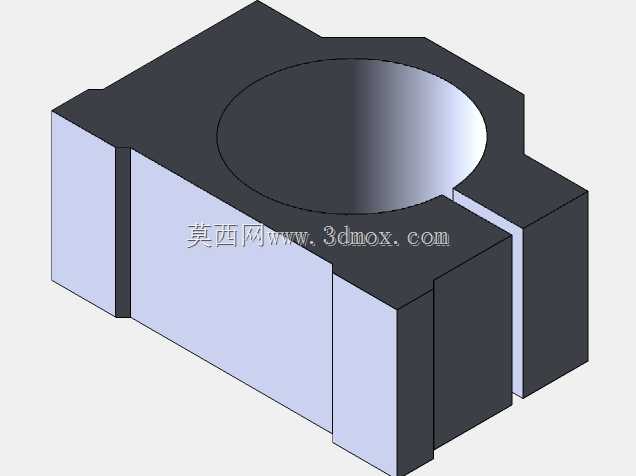

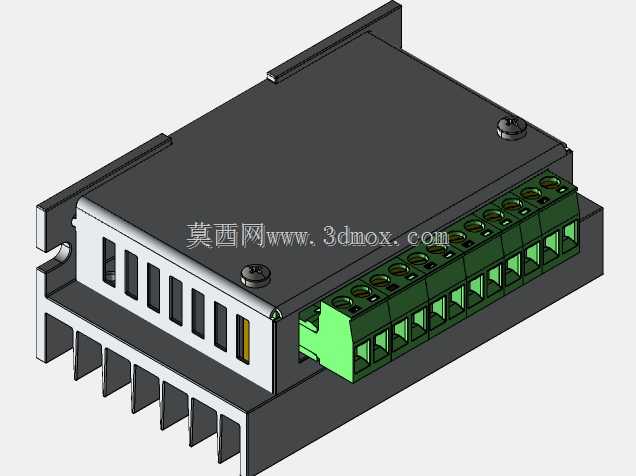

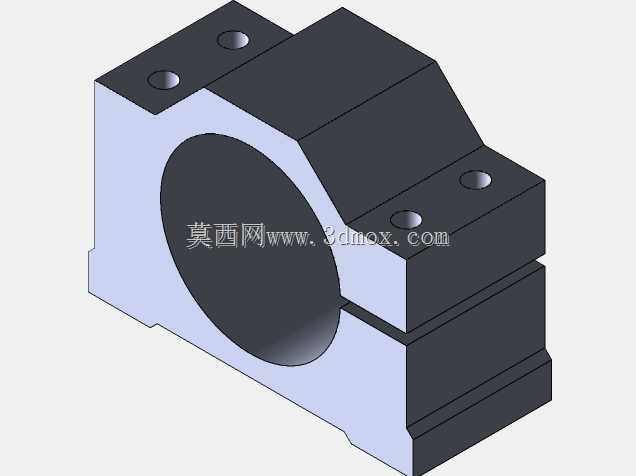

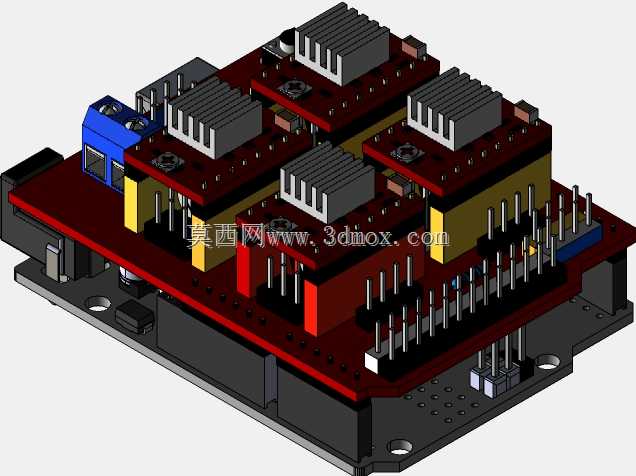

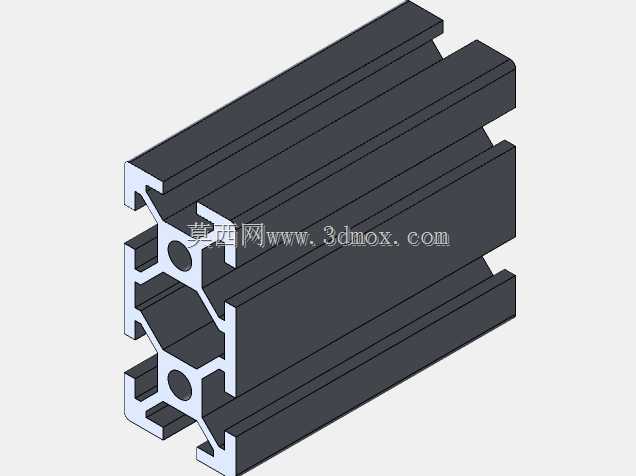

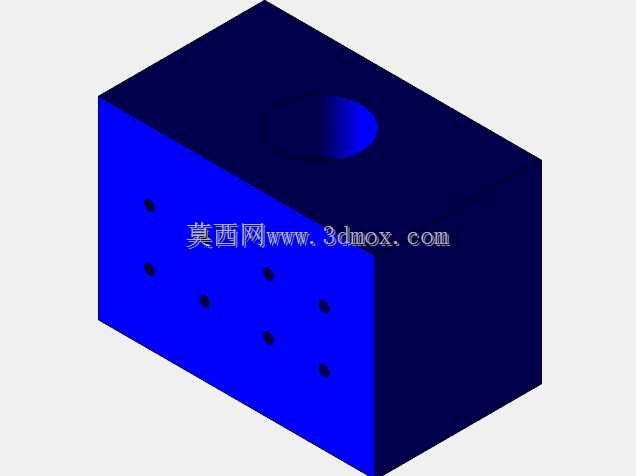

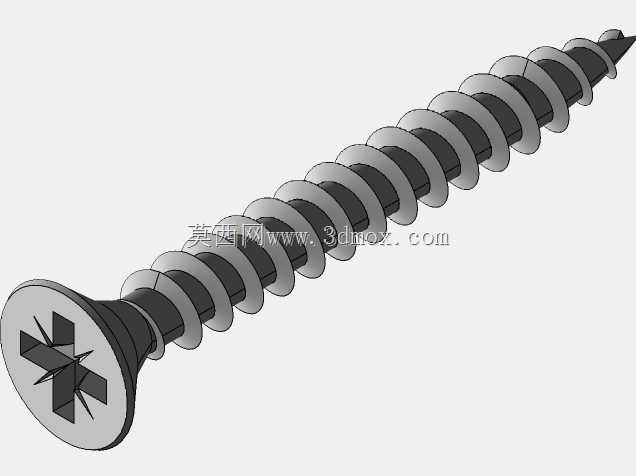

　　针对不同材质加工可灵活调整转速参数，主轴固定座采用刚性连接结构，减少高速加工时的振颤，保障加工面的平整度。底座采用整体式焊接钢结构搭配加强筋设计，在控制整体重量的前提下保障结构刚性，避免加工过程中底座形变影响加工精度，两侧的X轴导轨安装面经过铣平处理，保证两根导轨的平行度公差控制在合理范围内，龙门架的横梁采用铝型材搭配钢板连接件的组合结构，既减轻移动部分的重量，降低进给电机的负载，又能保障横梁的抗扭刚性，避免Y轴滑台移动时横梁出现下挠形变。设备的安装边界可适配常规工作台面放置，无需额外做地基固定，底部预留了安装孔位，可根据使用需求固定在木质或钢制工作台面上，外接控制部分采用独立的数控驱动柜，接线端口做了清晰标识，

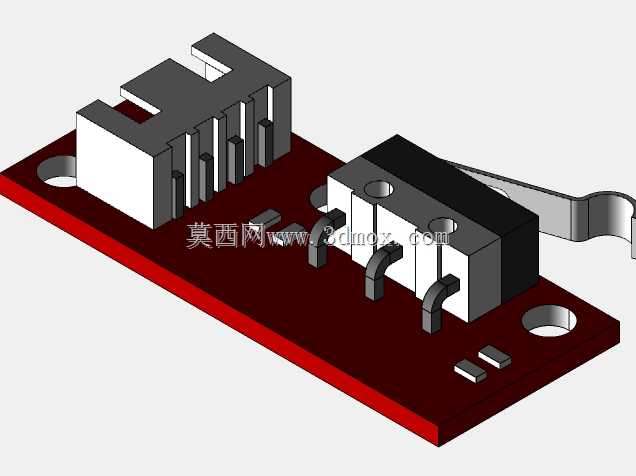

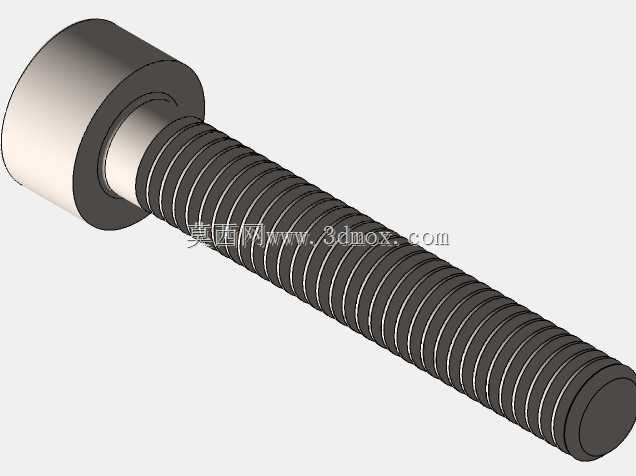

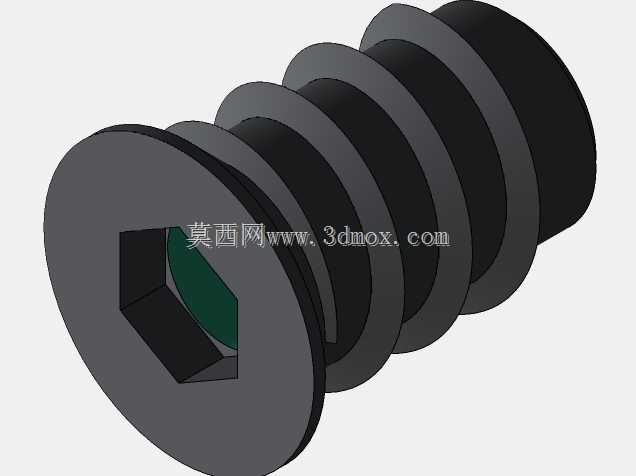

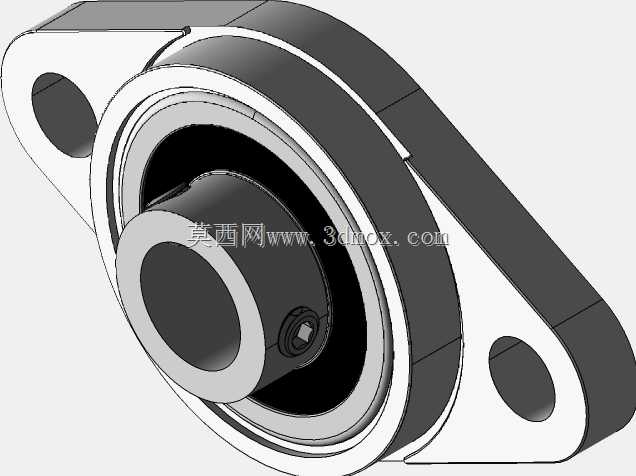

　　方便DIY用户自行完成接线调试。从设计思路上，这款设备优先考虑了个人用户的组装便利性，所有结构件均采用模块化设计，导轨、丝杠、电机的安装位都做了定位预设计，用户可按照装配关系逐步完成组装，无需自行做二次加工改孔；传动部分的丝杠支撑端采用固定侧加支撑侧的标准配置，减少丝杠高速转动时的径向跳动，各轴的限位开关安装位都预留了安装槽，可根据实际行程需求调整限位位置，避免超程撞机。在实际使用场景中，这类小型数控设备可完成个人手工爱好者的木质工艺品雕刻、亚克力字切割、PCB电路板钻孔铣边、软铝件的小件开槽加工等工作，相比手动加工设备，其加工一致性更好，可完成复杂曲面的走刀加工，不需要人工全程值守操作。设备的Z轴行程可满足常规厚度工件的加工需求，

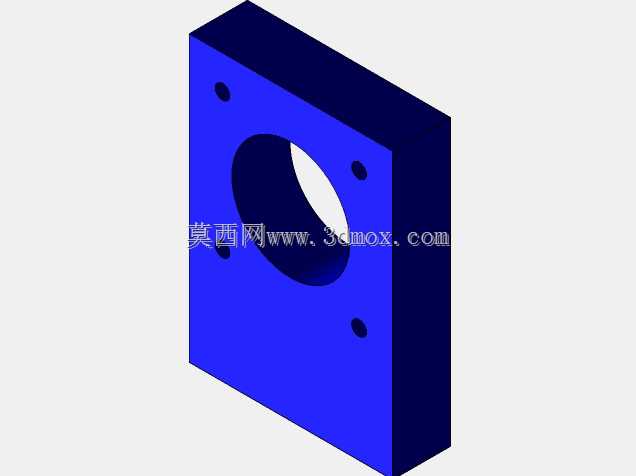

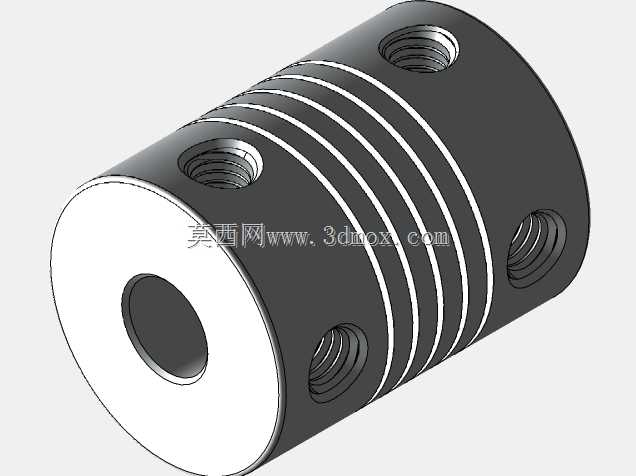

　　加工平台预留了T型槽或者夹具安装位，可配合压板、平口钳等工装完成不同形状工件的装夹，主轴的同轴度经过装配调试后可保障钻孔加工的位置精度，X、Y轴的进给速度可根据加工材质调整，加工软质材料时可提高进给效率，加工金属件时降低进给速度减少刀具磨损。整体结构没有冗余的设计部件，所有零部件都服务于加工功能的实现，走线槽沿结构件边缘布置，避免走线干涉运动部件，各轴的电机安装座采用刚性连接，保障电机输出轴与丝杠的同轴度，减少传动过程中的异响和磨损。对于三维建模从业者而言，这款设备的结构设计具备很高的参考价值，其模块化的装配思路、刚性与重量的平衡设计、进给系统的选型搭配，都可以作为小型数控设备设计的参考样本，各部件的安装间隙预留、公差配合选择，也符合小型加工设备的设计规范，可直接借鉴用于同类小型数控加工设备的结构开发中。
