三轴数控伺服驱动冲压工装结构设计

项目分类:机床 发布时间:2024-02-04 ID:733962
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计
  • 三轴数控伺服驱动冲压工装结构设计

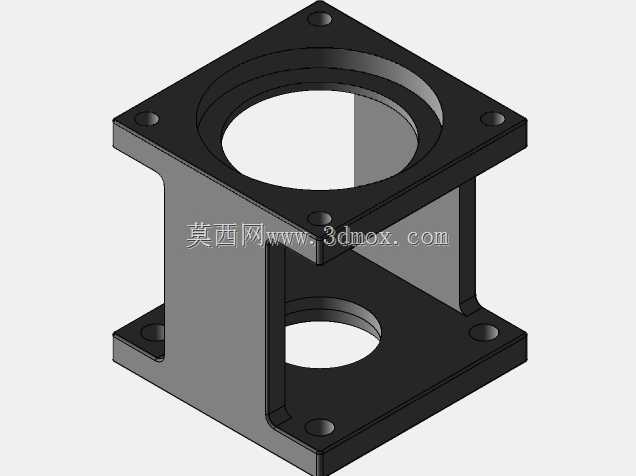

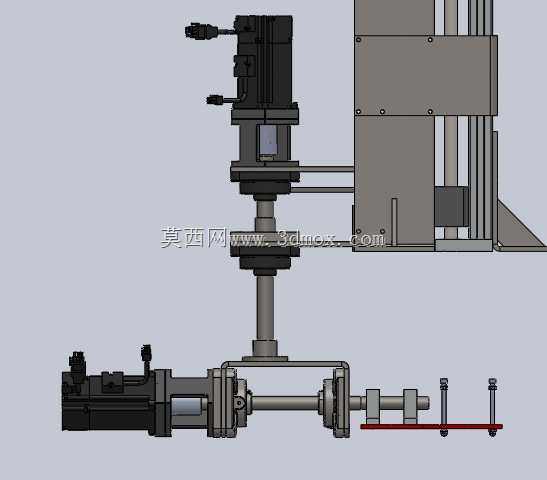

  这套冲压执行结构的设计,最初是针对小规格五金件精密压装、薄材局部冲切的工位需求做的定制化方案,适配现有三轴数控设备的末端安装接口,不需要对原有设备的床身、主传动结构做大规模改造,就能快速拓展出冲压作业能力。从实际应用场景来看,这类结构常部署在小型精密零件加工产线的单工位上,处理厚度0.2-2mm的薄金属片压印、小型塑胶件铆接、电子元器件引脚冲裁这类载荷不大但位置精度要求高的工序,相比传统大型冲床,它的部署灵活性更高,不需要单独做厚重的设备基础,能直接集成到现有数控作业单元里,和上下料机械手配合就能完成全自动作业流程。

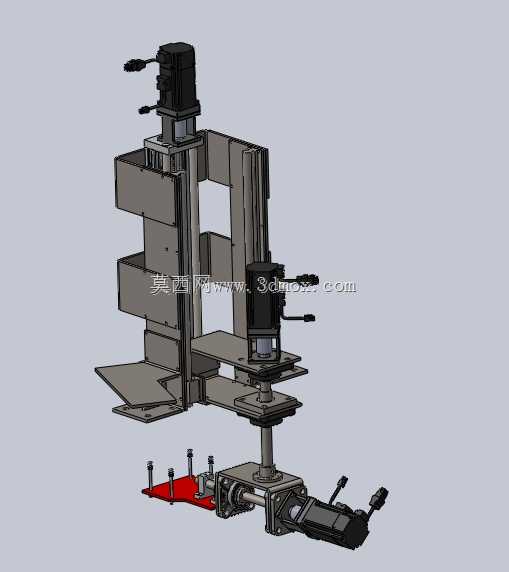

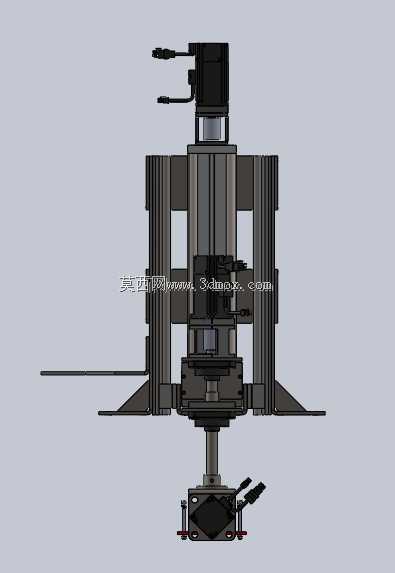

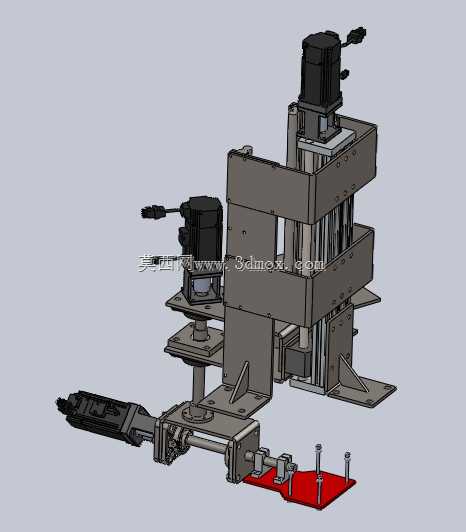

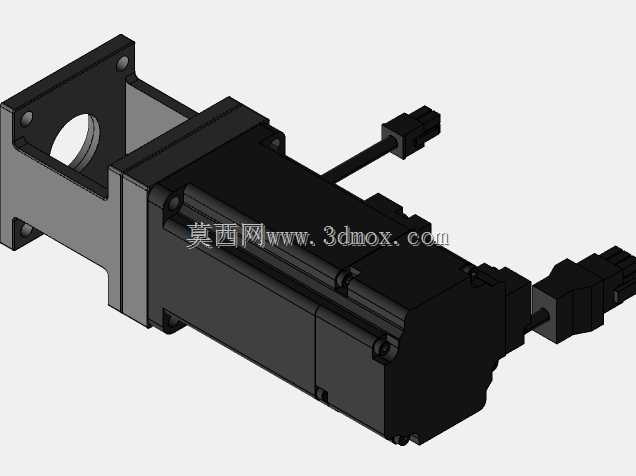

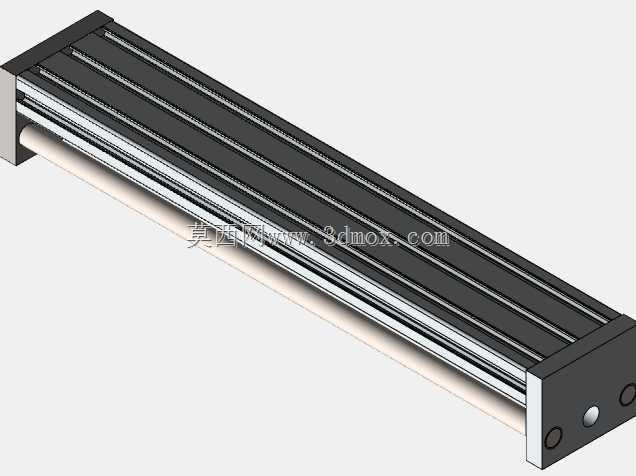

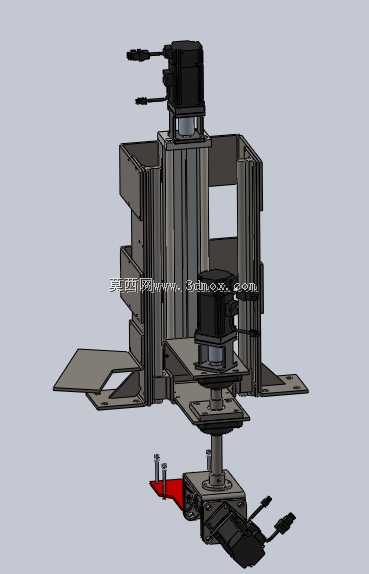

  结构的核心传动逻辑依托三轴数控的运动原理搭建,三个运动轴的动力输出做了明确的载荷分配:两个水平方向的伺服电机负责冲压工位的平面位置调整,单轴搭配行程400mm的线性执行器,重复定位精度可以控制在0.02mm以内,能覆盖常见小型零件的工位排布范围,不需要额外挪动工件夹具就能完成多位置连续冲压;垂直方向的动力单元负责冲压行程的进给和保压动作,输出端直接连接冲压工作头,末端预留了标准的夹具安装接口,可以根据工序需求更换冲头、压印章、铆接头等不同作业端,适配不同的加工需求。

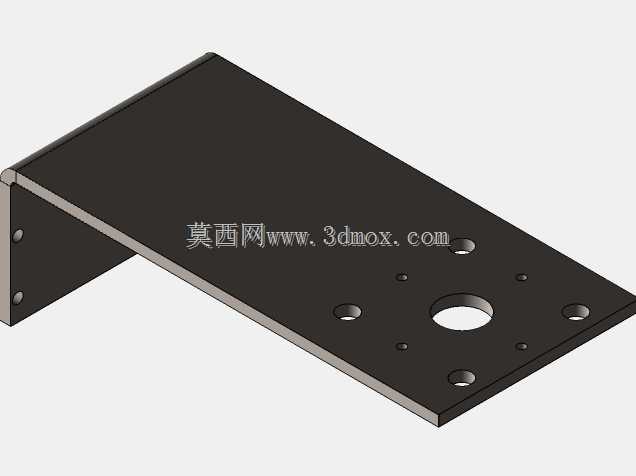

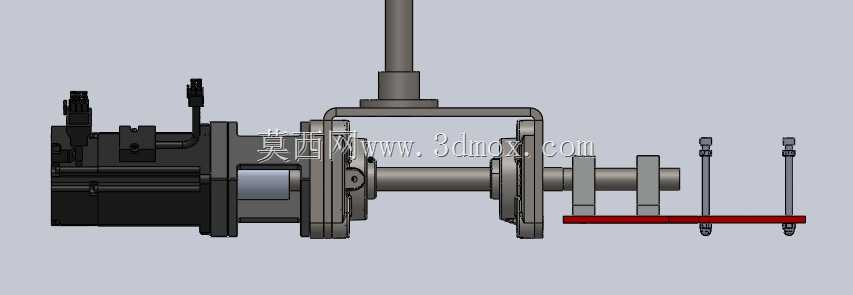

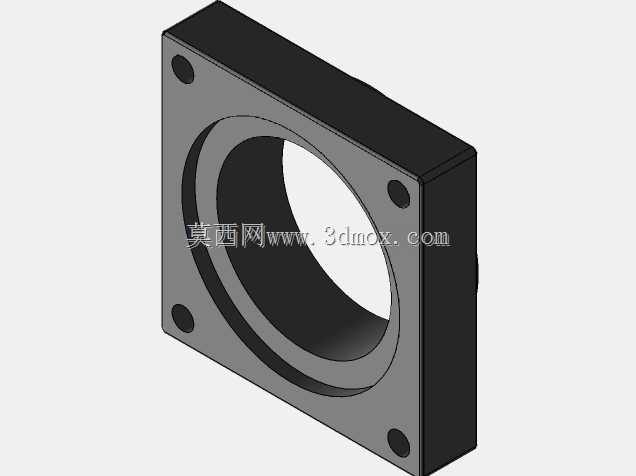

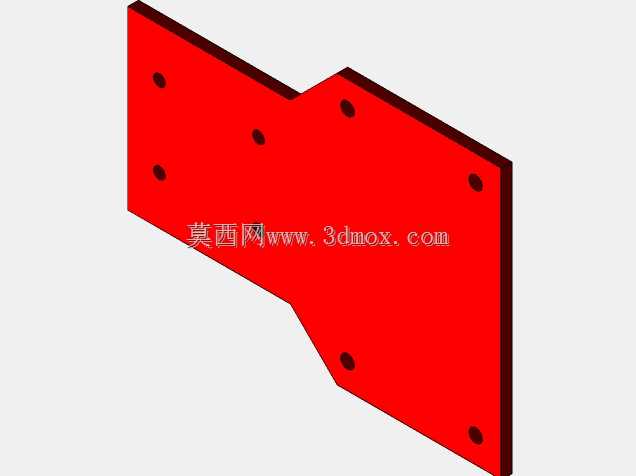

  设计过程中首先明确了安装边界约束:整个结构的安装法兰直接匹配水平伺服电机的支架末端接口,连接位置做了定位止口设计,安装时不需要额外做适配转接板,就能保证动力输出的同轴度,避免长期运行出现偏载磨损。整体结构的框架采用铝型材拼接搭建,在保证结构刚性的前提下控制了整体自重,不会对原有设备的水平轴负载造成过大负担;所有运动部件的走线都做了拖链内置排布,避免设备运行过程中线缆剐蹭工件或者周边结构,也能减少车间油污、切削碎屑对线缆的侵蚀,延长电气部件的使用寿命。

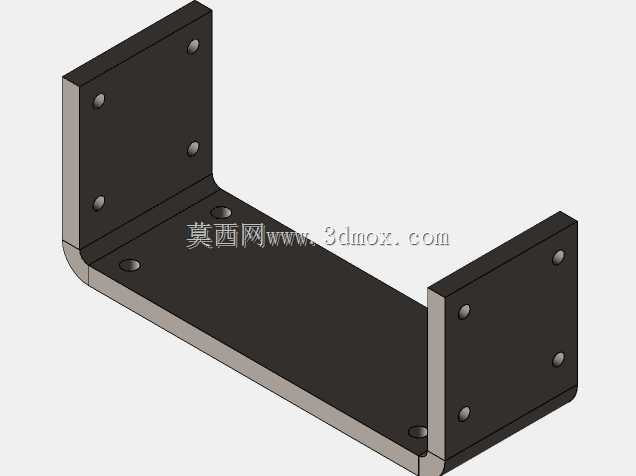

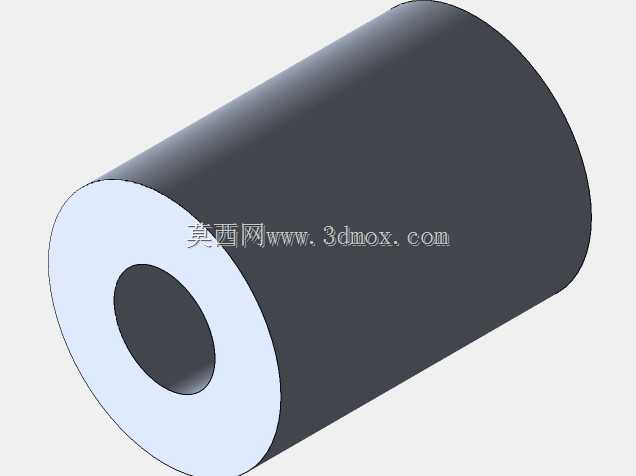

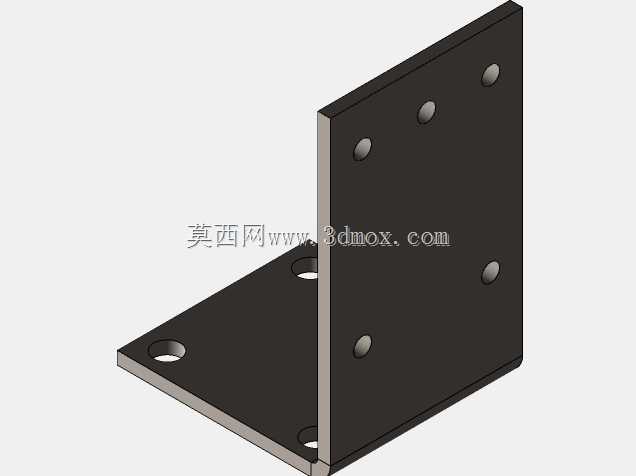

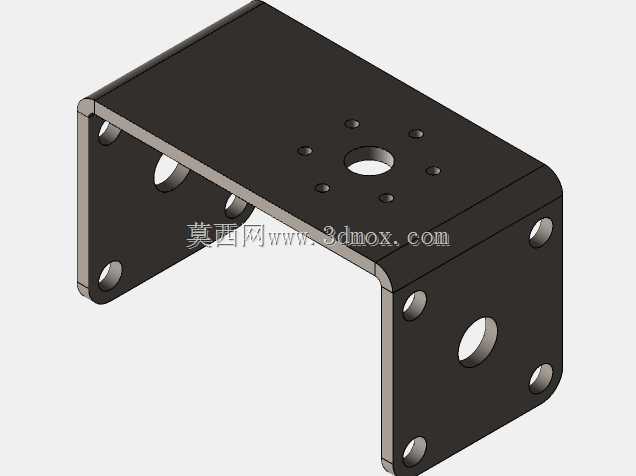

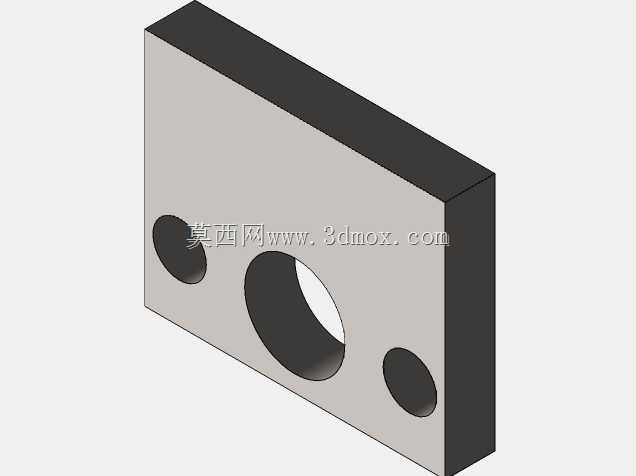

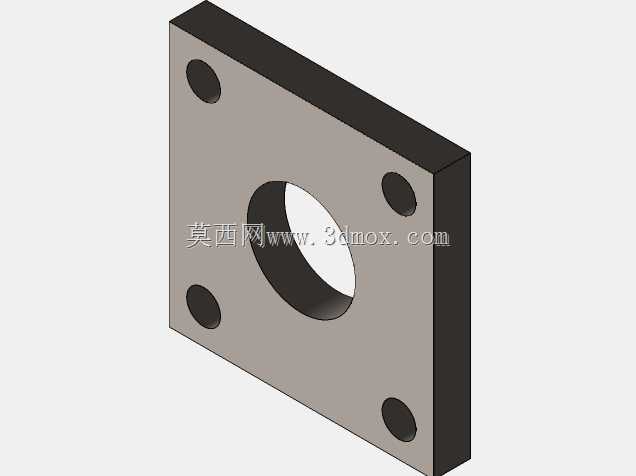

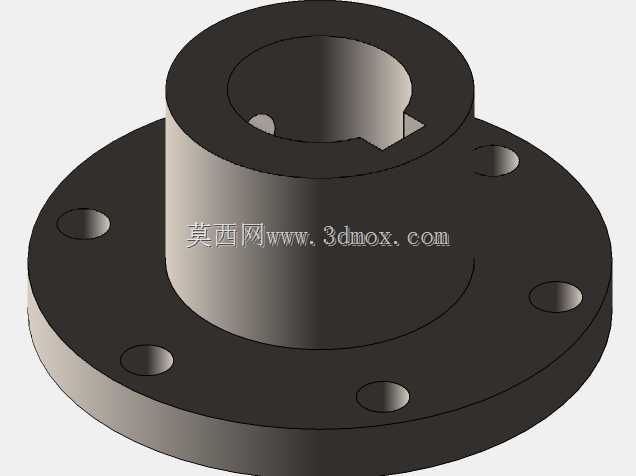

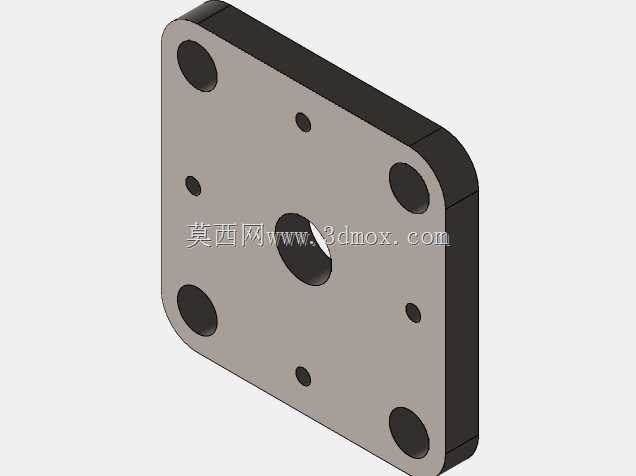

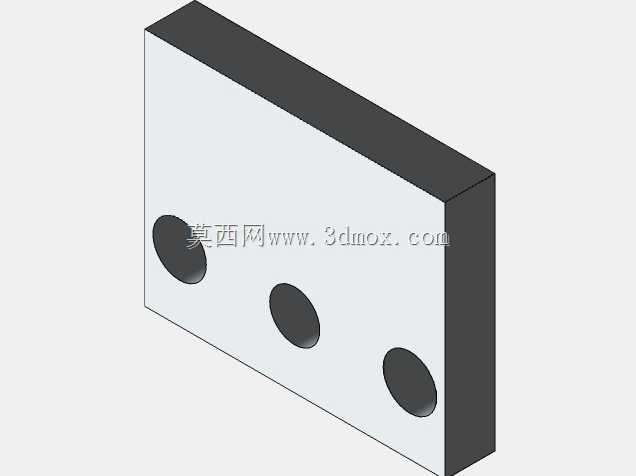

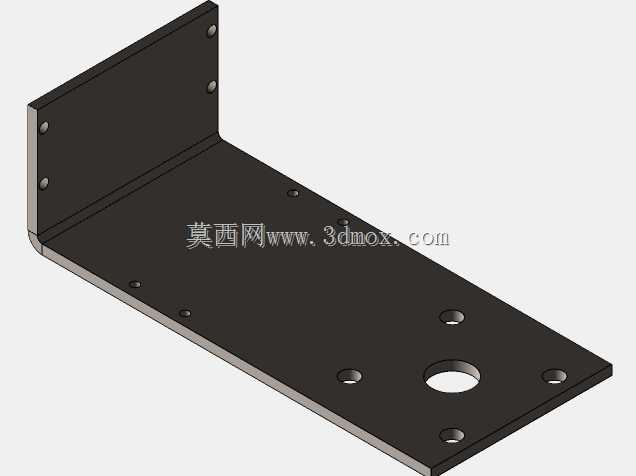

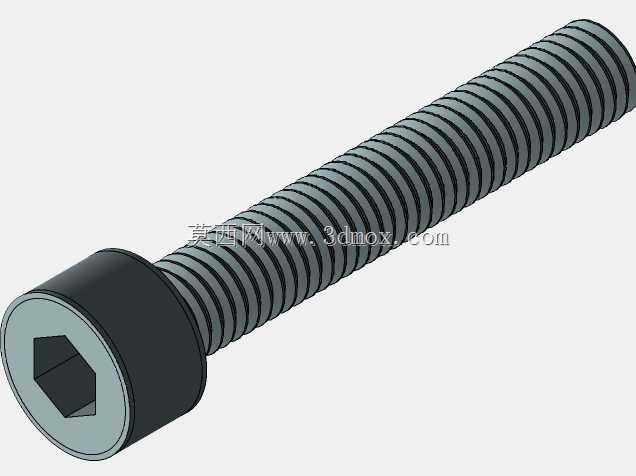

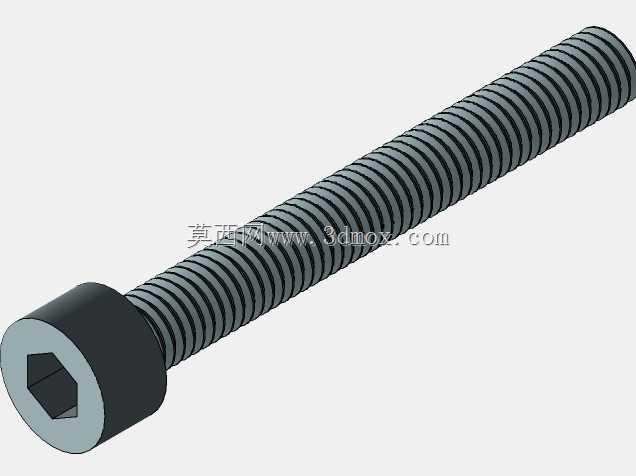

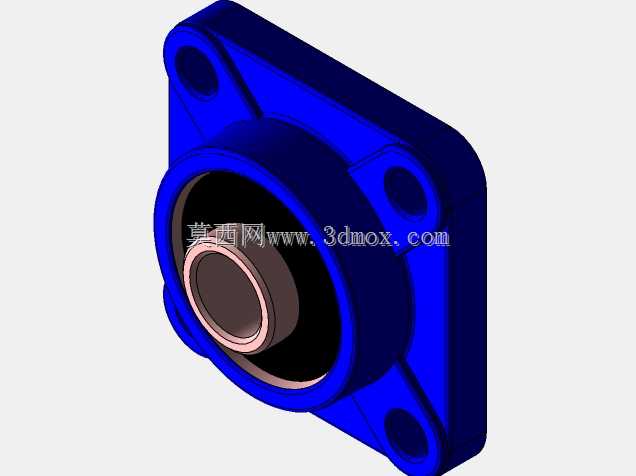

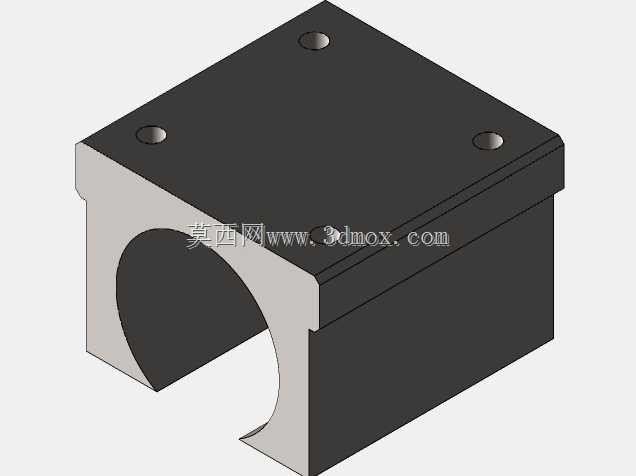

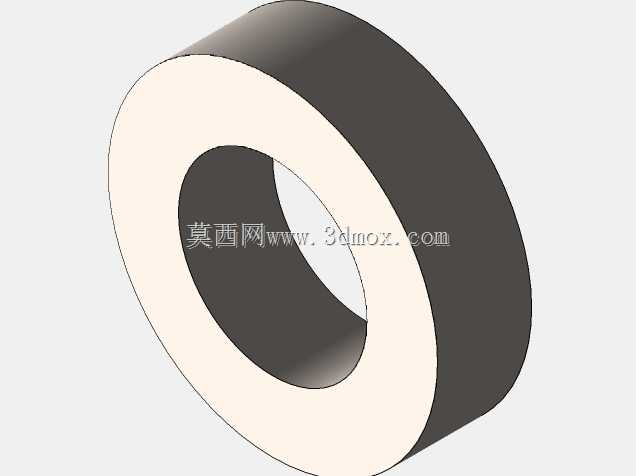

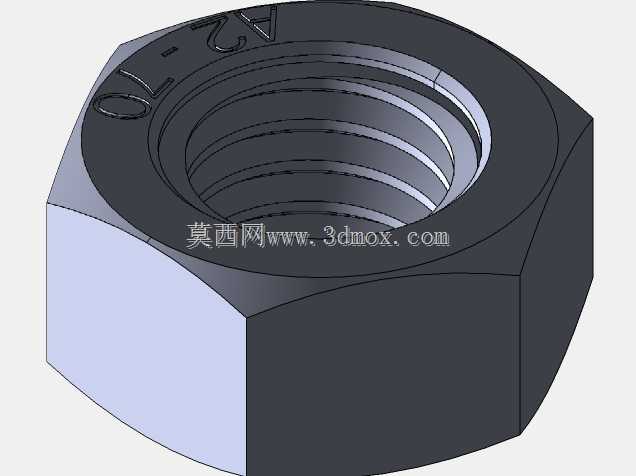

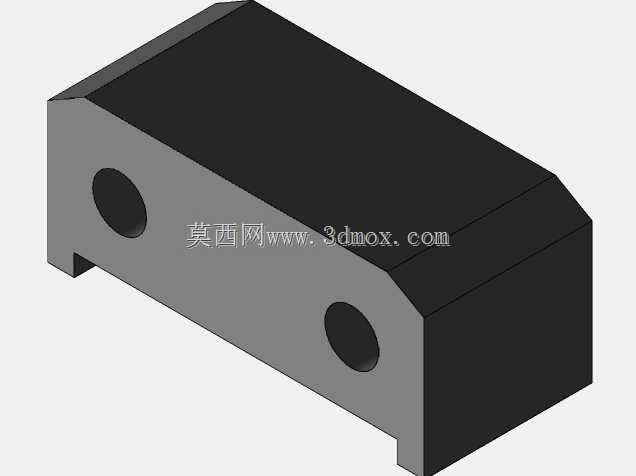

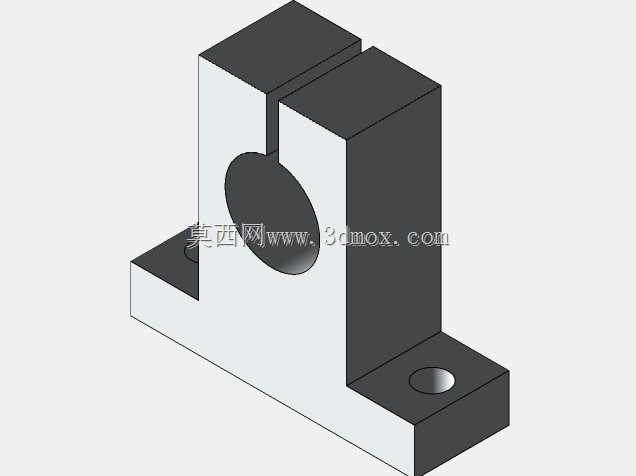

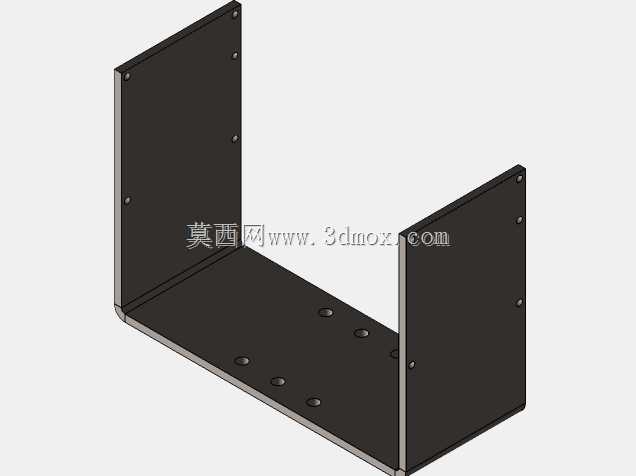

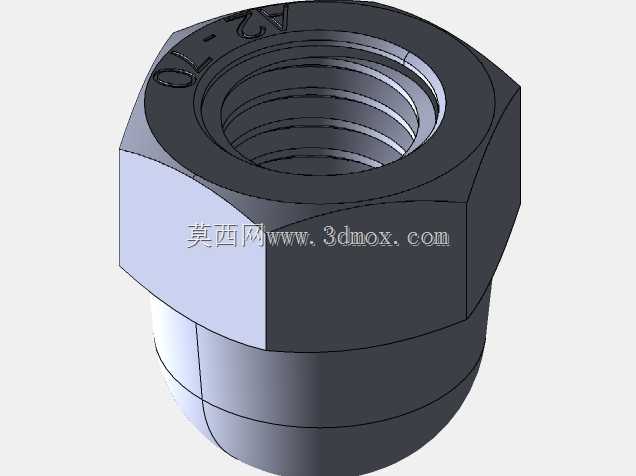

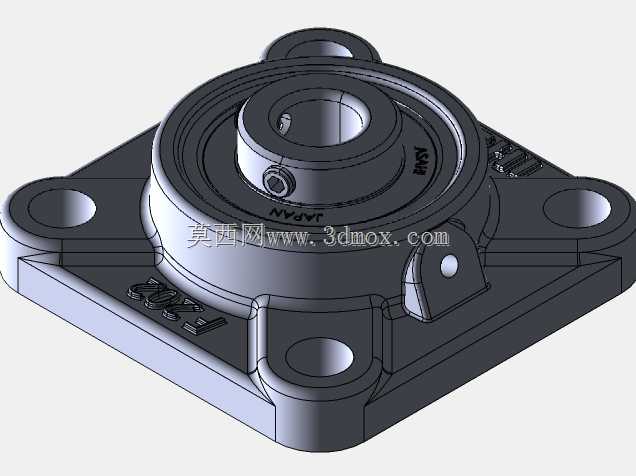

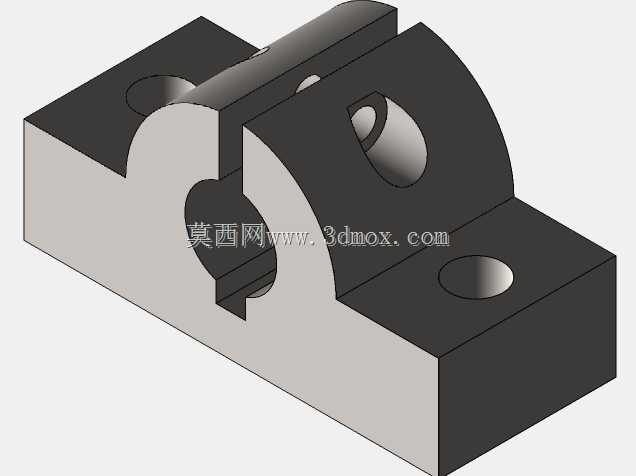

  结构的每个组成零件都做了独立的命名和层级划分,从框架型材、传动丝杠、伺服安装座到末端的紧固件,都能通过零件名称快速定位对应的规格和安装位置,后期做维护更换或者结构改型的时候,不需要重新梳理整个装配体的层级关系,能大幅缩短改型设计的周期。冲压头的导向部分做了双直线导轨副的限位设计,垂直运动过程中不会出现径向偏移,保证冲压位置的一致性,避免冲头偏载造成的工件报废或者刀具损坏;底座部分预留了T型槽安装位,可以快速固定不同规格的工件夹具,适配不同批次产品的加工需求,不需要重新加工安装底板。

  从实际运行的载荷匹配来看,这套结构的冲压压力可以通过伺服电机的扭矩参数做精准调整,针对不同材质、不同厚度的工件设置对应的压装力和保压时间,避免压力过大造成的工件压伤,或者压力不足导致的压装不到位问题。相比传统的气动冲压结构,它的压力控制精度更高,行程调整也更灵活,不需要更换限位块就能通过数控程序直接调整冲压深度,适合多品种小批量的柔性加工场景。整个结构的外轮廓尺寸控制在紧凑范围内,不会占用过多的产线空间,相邻工位的设备部署不会出现干涉问题,安装时只需要对接原有设备的数控信号接口,就能直接调用原有设备的运动控制程序,快速完成调试投入生产。
