机器人焊接激光切割固定工位转台结构

　　在机器人焊接、激光切割这类自动化加工场景里，工位的固定精度与作业覆盖范围直接决定了整线的加工效率与成品一致性，这款固定位置转台正是针对这类场景的工位承载需求设计的配套工装结构。从实际产线布局来看，这类转台通常布置在机器人作业半径的核心覆盖区域，不需要承担多工位流转的往复位移功能，核心作用是为待加工工件提供稳定的承载基准，同时可配合加工需求完成定角度的回转调整，让焊枪或者激光切割头能够覆盖工件的多个加工面，减少工件重复装夹的次数，降低多次装夹带来的定位误差。

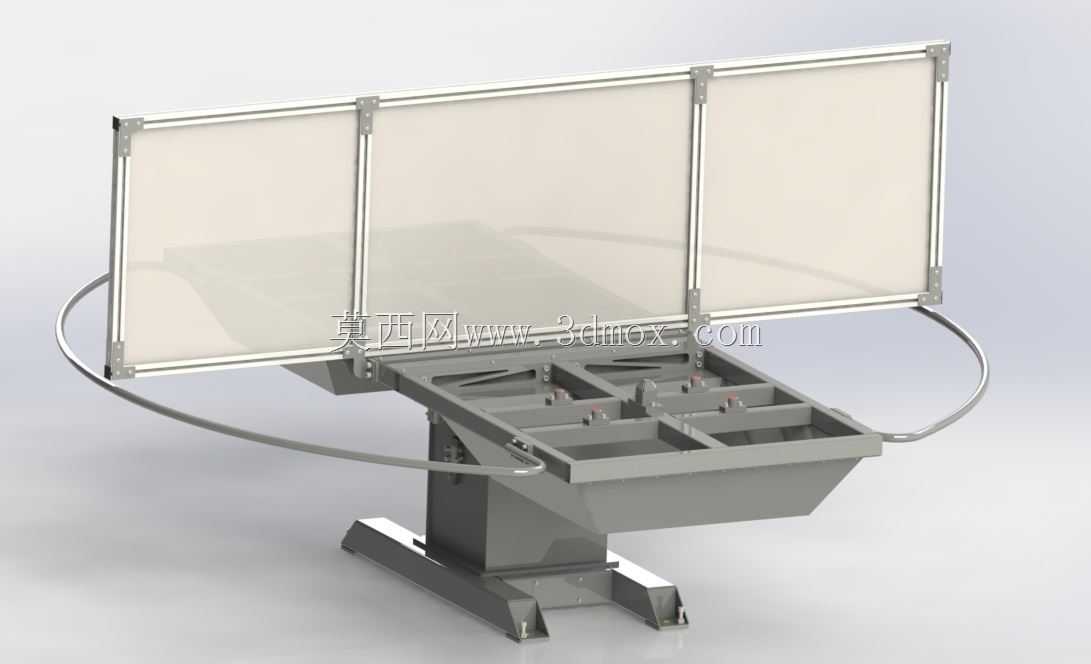

　　从结构设计逻辑来看，这款转台采用了落地式立柱支撑结构，底部的安装底座预留了与地面预埋板连接的固定孔位，安装时需要保证底座上平面的水平度公差控制在0.1mm/m以内，避免转台长期承重后出现偏载倾斜，影响回转精度。底座上方的立柱采用箱型焊接结构，内部布置有加强筋板，能够承受上部工作台满载工件时的偏转载荷，避免回转过程中出现结构颤振，尤其是在激光切割这类对振动敏感的加工场景中，结构的刚性直接决定了切割断面的质量。

　　上部的工作台采用框架式槽型结构，这种设计一方面可以降低转台上部的整体重量，减小回转驱动的负载，另一方面槽型结构的台面可以灵活布置工装夹具的安装点位，不管是焊接小型结构件还是切割板材类工件，都可以通过T型螺栓或者快速夹钳完成工件的固定，适配不同尺寸规格的加工件。工作台周边设置的环形扶手结构，一方面可以作为操作人员手动调整工位时的握持结构，另一方面也可以作为安全防护的安装基础，可在扶手外侧挂载防护帘或者安全光栅，避免加工过程中的焊渣飞溅、激光辐射影响周边作业人员。

　　工作台后侧的三块防护挡板采用铝型材框架搭配半透明防护板的结构，这种设计既可以阻挡加工过程中产生的弧光、飞溅物向后侧扩散，又不会完全遮挡操作人员观察加工状态的视线，防护板采用快拆式安装结构，后期出现污损或者烧蚀时可以快速更换，不需要拆解整体框架。从安装边界来看，这款转台的整体占地宽度控制在2.2米以内，纵深尺寸在1.8米左右，常规厂房的标准工位空间即可完成布置，不需要对原有产线的地面做大规模改造，回转中心的高度设置在0.9米，刚好匹配常规六轴工业机器人的作业高度区间，不需要额外调整机器人的安装底座高度。

　　在功能设计上，这款转台的回转定位采用多点位锁紧结构，可根据加工需求设定0度、90度、180度等常用的回转角度，到位后自动完成机械锁紧，避免加工过程中受切削力或者焊接应力影响出现工位偏移，锁紧后的重复定位精度可以控制在±0.05mm以内，能够满足大部分中厚板焊接、钣金激光切割的精度要求。和可移动的回转工作台不同，这款固定位置转台没有配置行走轴结构，整体的结构刚性更强，承载能力更高，单工位的额定承载可以达到800kg，能够满足大部分中小型结构件的焊接、切割加工需求。

　　从实际使用的角度来看，这类转台在设计时充分考虑了车间现场的维护需求，所有的回转支撑部位都预留了润滑注油点，日常维护时不需要拆解上部结构即可完成润滑保养，电气走线全部通过立柱内部的中空通道布置，避免加工过程中的飞溅物烫损线缆，也减少了现场走线的安全隐患。工作台面的槽型结构还可以预留排屑缺口，焊接产生的焊渣、切割产生的废料可以通过缺口直接落入下方的废料收集槽，不需要操作人员频繁清理台面积渣，降低日常维护的工作量。

　　在产线适配性上，这款转台可以和主流的六轴焊接机器人、光纤激光切割设备完成信号联动，转台的回转动作可以直接接入设备的控制系统，和机器人的加工路径实现协同配合，不需要额外配置独立的控制单元，简化了现场的接线与调试流程。对于多品种小批量的加工场景来说，这种固定转台的适配性更强，不需要针对特定工件制作专用的变位工装，只需要在台面上搭配通用的夹紧组件即可快速切换加工工件，缩短产线的换型准备时间。
