M6M8M10规格家具冲击螺母结构设计

　　做板式家具结构设计快十年，最容易被忽略的往往是这类埋在板材内部的小紧固件，很多新手设计师选连接件只看外露的铰链、滑轨，实则预埋螺母的选型直接决定了家具拆装次数、承重边界与长期使用的结构稳定性。这次梳理的三款不同规格冲击螺母，覆盖了民用板式家具绝大多数的连接场景，从实际落地的项目经验来看，这类四爪结构的冲击螺母，相比传统的内外牙螺母、膨胀螺母，在密度板、刨花板这类握钉力偏弱的人造板材上，抗拔脱性能要高出40%左右，尤其适合需要反复拆装的拆装式家具、出口KD包装家具的生产场景。

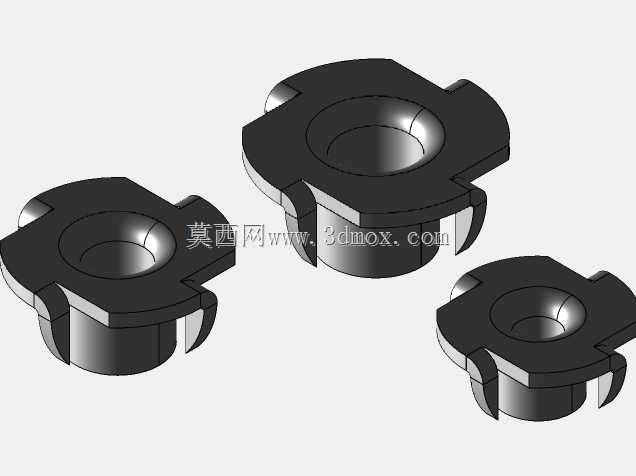

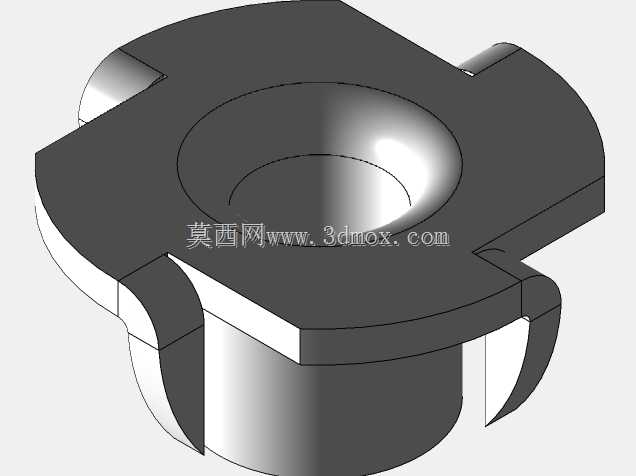

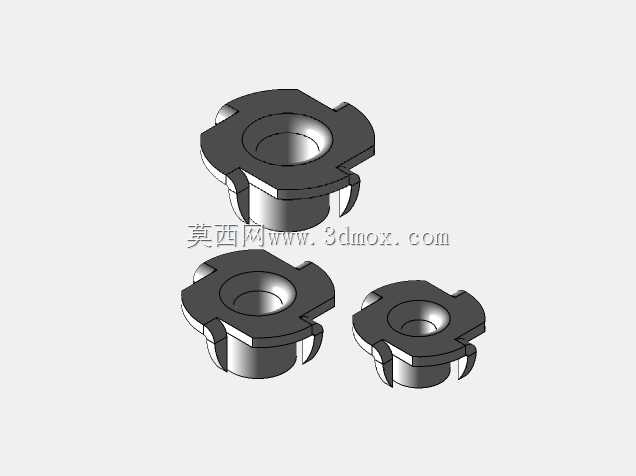

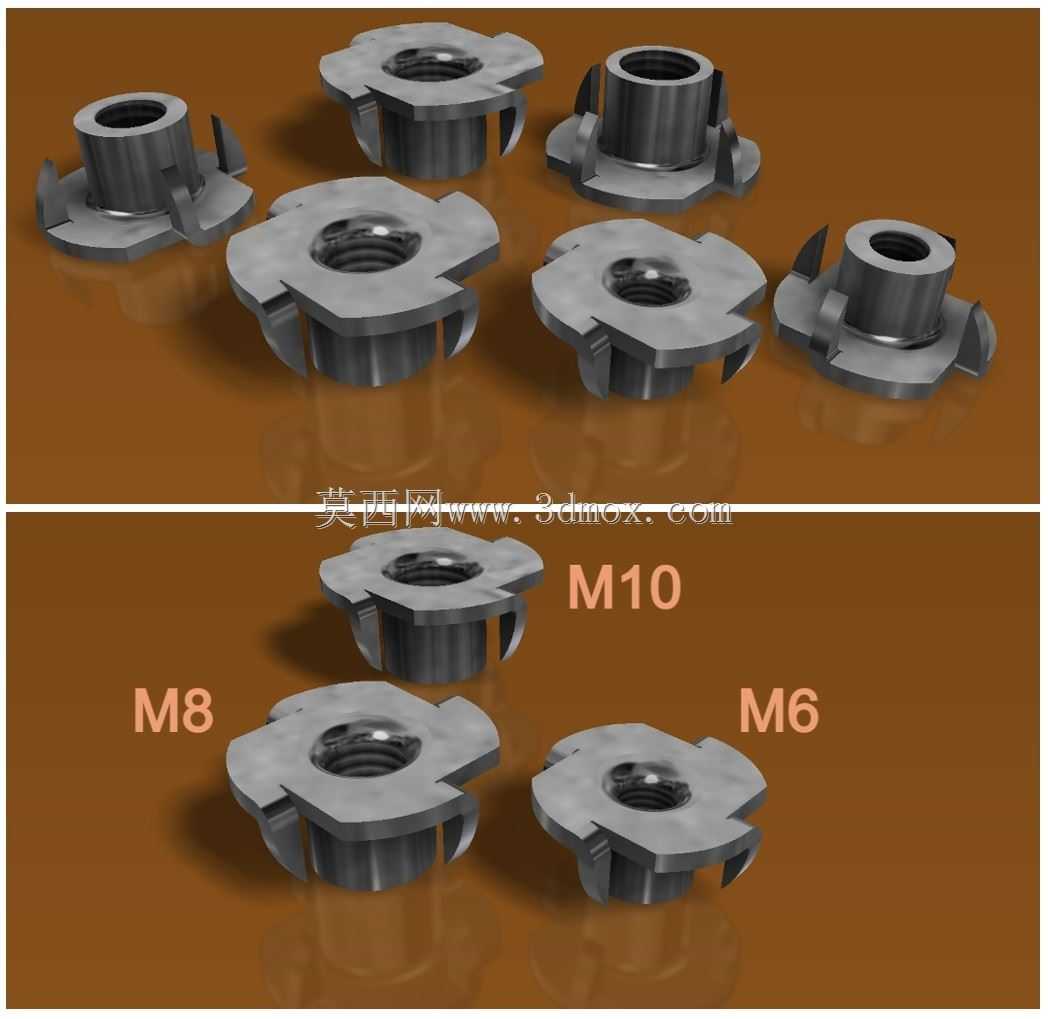

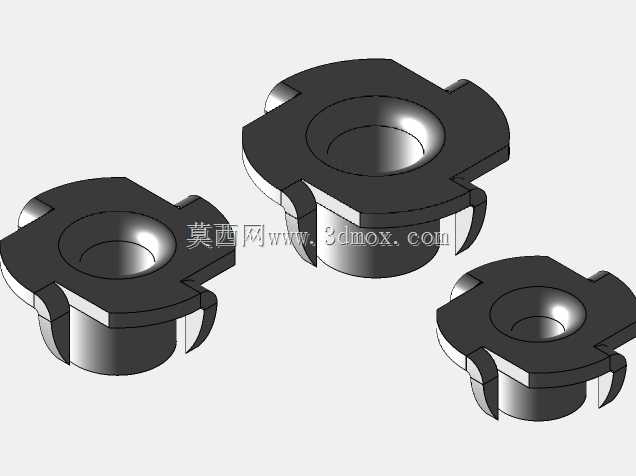

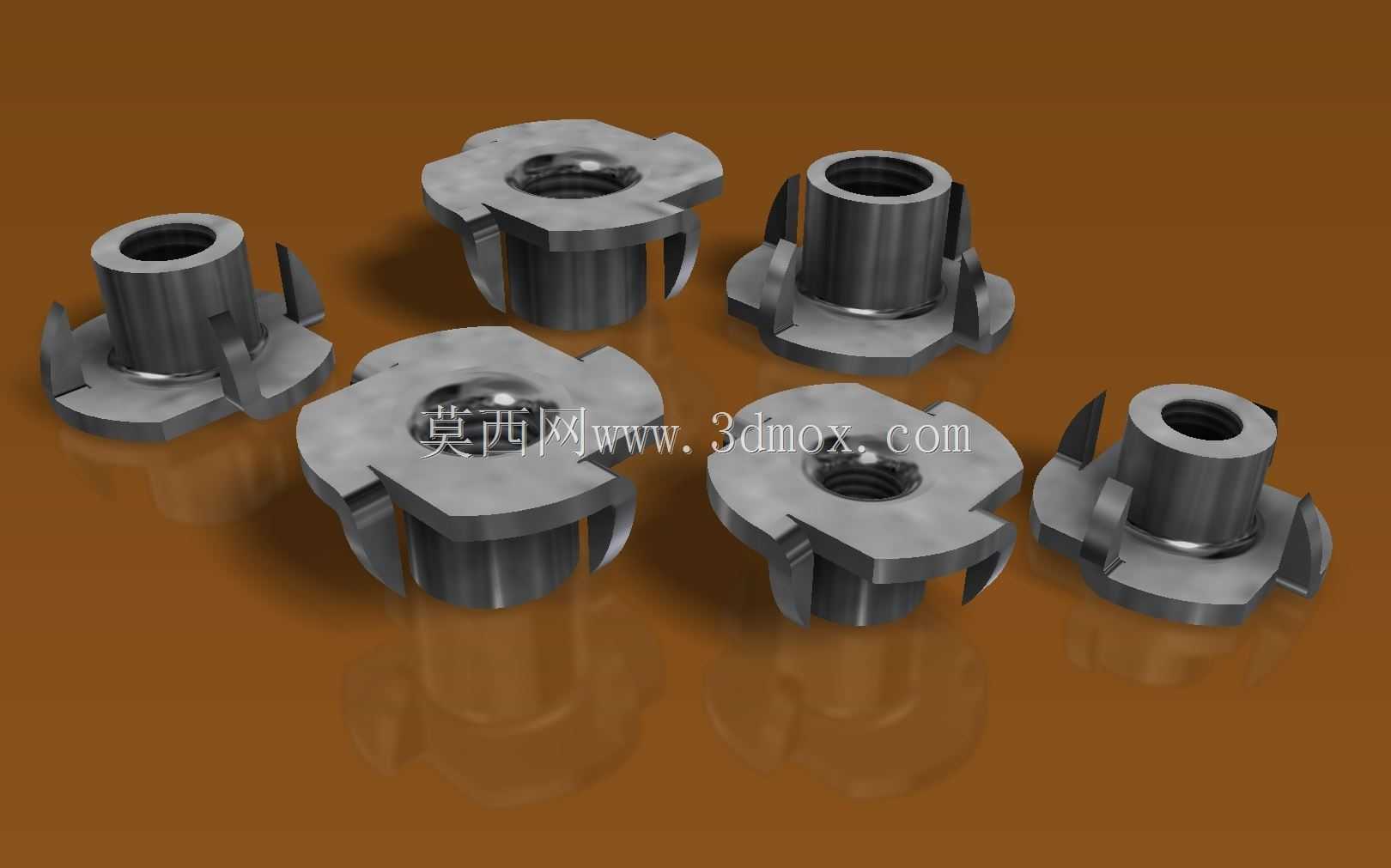

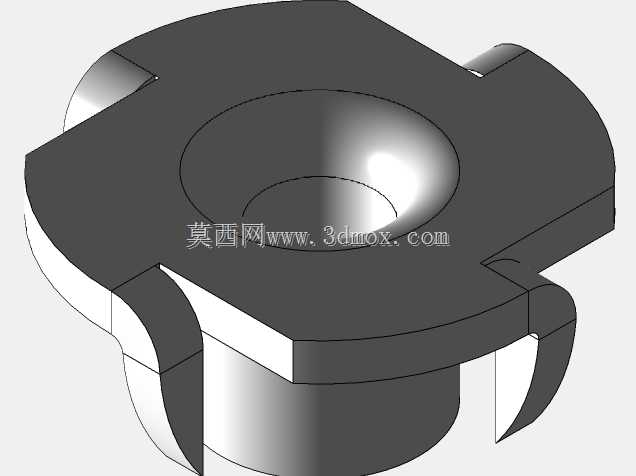

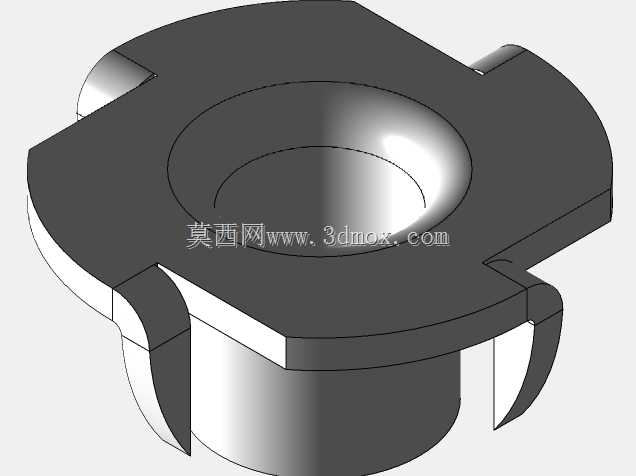

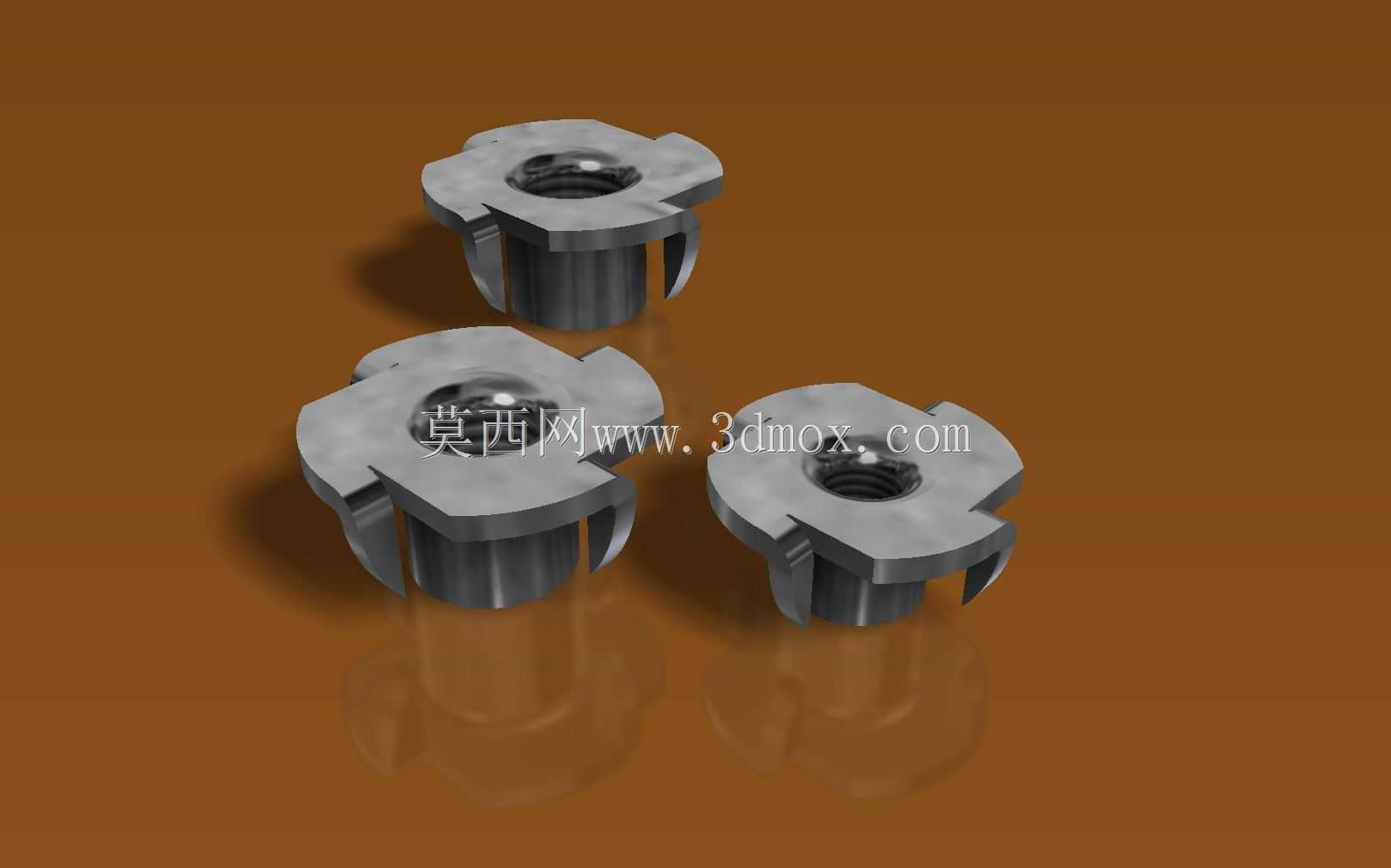

　　从结构设计逻辑来看，这类螺母的核心功能是在质地偏疏松的人造板材内部，构建一个具备标准内螺纹的金属连接基点，解决板材本身无法直接攻丝、反复拆装后螺纹滑牙失效的痛点。三款规格分别对应不同的受力场景：M6规格的螺母整体外径偏小，四爪展开后的安装边界直径在18mm左右，适合12mm厚度以上的薄板连接，比如抽屉侧板与滑轨的固定、薄型层板的托件安装，安装时不需要额外涂胶，直接用冲击工装压入预先开好的对应尺寸沉孔即可，四爪会顺着压入方向嵌入板材纤维内部，底部的法兰盘会贴平板材表面，既可以防止螺母压入过深，也能分散螺纹连接时的面压，避免板材局部受力开裂。

　　M8规格是家具生产里用量最大的通用型号，四爪的长度比M6款长出2mm，法兰盘厚度也做了加厚处理，对应的安装沉孔深度需要控制在8mm左右，压入后四爪嵌入板材的深度足够，抗扭转性能更强，主要用于家具主体框架的连接，比如衣柜侧板与顶底板的偏心件配合、床架横梁与床帮的螺丝固定、餐桌腿与桌面的连接点位，这类点位日常使用中会承受反复的动载荷，普通的塑料预埋螺母在经历温湿度变化后容易出现老化脆裂，而金属材质的冲击螺母不存在老化问题，即使在南方高湿环境下，表面的防锈处理层也能保证10年以上的使用周期不会出现锈迹渗出污染板材的问题。

　　M10规格的螺母整体尺寸更大，法兰盘直径做到了24mm，四爪的宽度和厚度都有明显提升，对应的安装板材厚度要求不低于18mm，主要用于高承重的连接点位，比如实木床的床腿固定、大型书柜的吊码安装、重型衣柜的上墙固定点位，这类点位需要承受的静载荷往往超过50kg，普通规格的螺母在长期承重下容易出现松脱，M10规格的内螺纹配合相应的机丝螺丝，抗拔脱力可以达到1200N以上，完全满足重型家具的结构安全要求。

　　在实际建模和生产适配的时候，需要特别注意安装孔的尺寸公差，沉孔的直径要比螺母法兰盘直径小0.2mm，压入后才能形成足够的过盈配合，孔的深度要比螺母筒体高度深0.5mm，避免压入后螺母突出板材表面影响后续配件安装。四爪的倒角设计是建模时容易忽略的细节，爪尖做15度的导向倒角，压入时可以顺利劈开板材纤维而不是把板材顶裂，筒体部分的内螺纹要做通止规校验，保证和对应规格螺丝的配合间隙在合理范围，既不能过紧导致安装时螺丝拧断，也不能过松出现连接旷量。另外这类螺母的底部法兰盘和筒体的同轴度公差要控制在0.1mm以内，否则压入板材后螺纹孔会出现倾斜，安装螺丝时会出现偏斜，导致连接点位受力不均，长期使用容易出现板材开裂的问题。

　　从实际应用场景延伸来看，这类螺母不止可以用在家具生产上，在木结构展示架、定制木包装箱、室内木作装饰的连接件选型上也经常用到，只要是需要在木质基材上构建可拆卸螺纹连接的场景，这类冲击螺母的安装效率和连接可靠性都比传统的预埋方式更有优势，安装时不需要复杂的工装，普通的橡皮锤或者小型气动压床就可以完成批量安装，非常适合规模化的流水线生产作业。
