冲孔式U型C型线缆敷设桥架结构

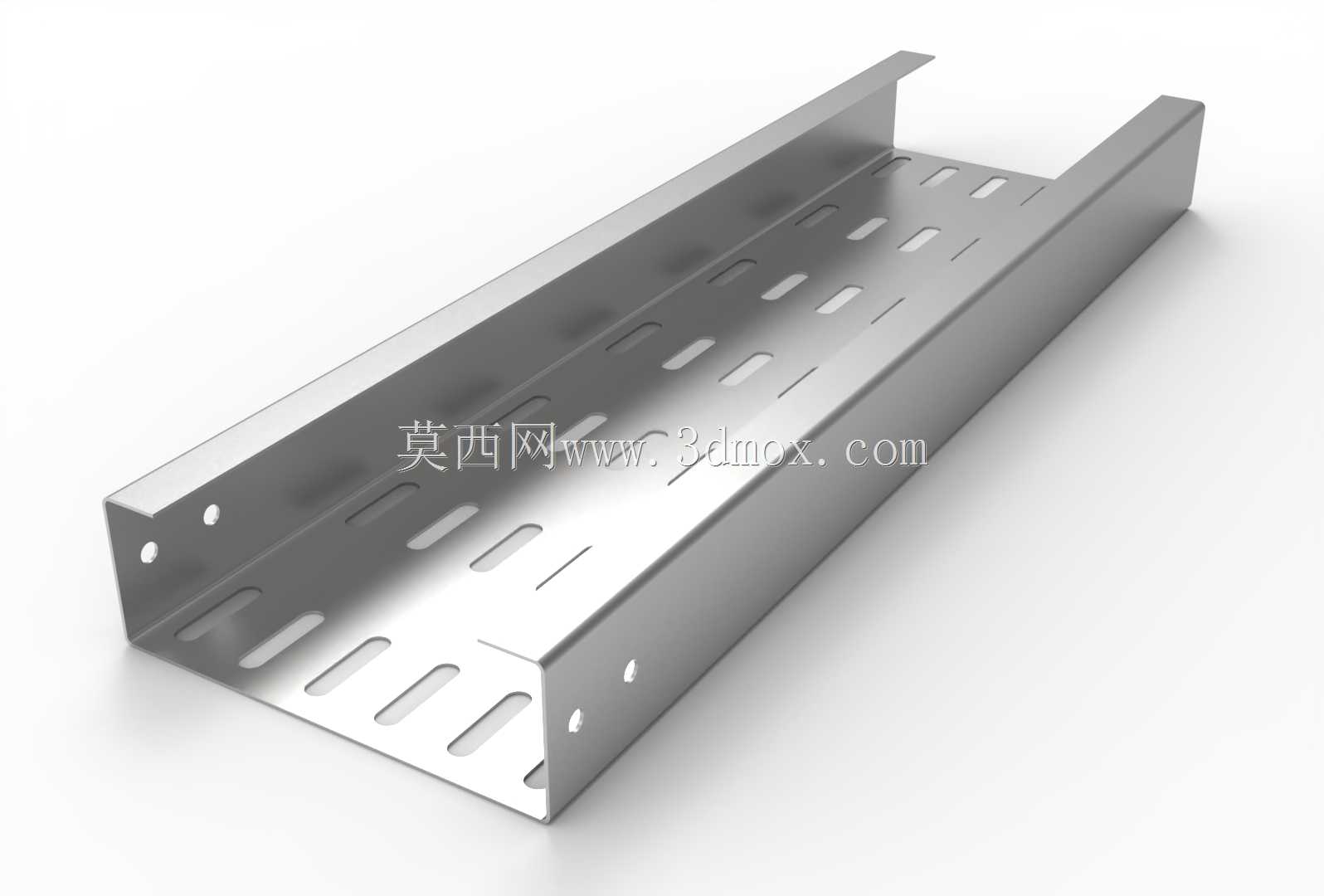

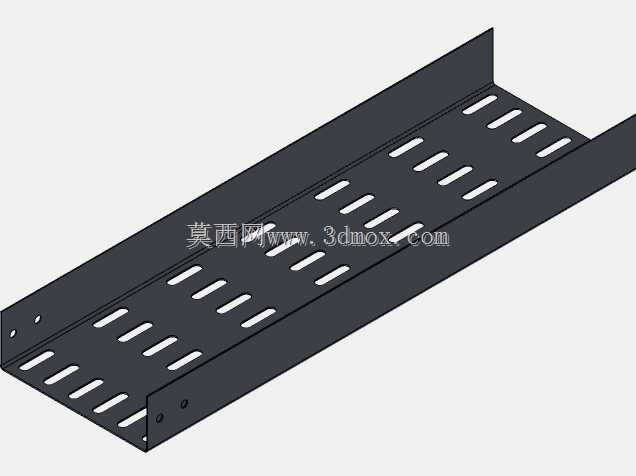

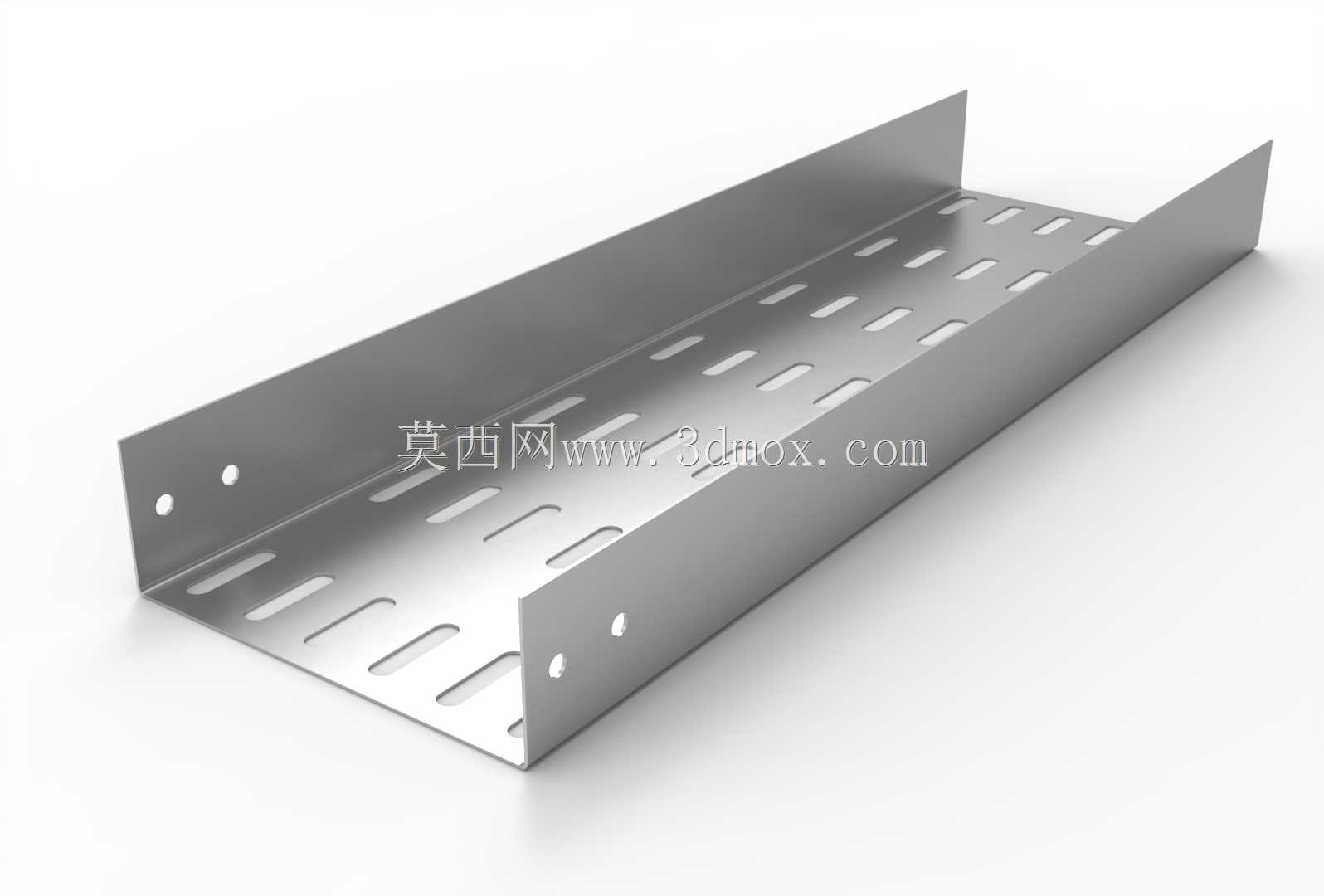

　　在工业厂房配电、数据中心布线、商业建筑强电弱电分层敷设场景中，这类带冲孔结构的U型、C型桥架是线缆承载与路由规整的核心构件，日常选型时需要结合敷设线缆的总外径、单位长度线缆重量、安装跨距、现场散热需求来匹配对应规格，不能仅凭截面宽度盲目选型。从结构设计逻辑来看，U型截面的双侧翻边是核心受力结构，翻边高度直接决定桥架的竖向抗弯折能力，当安装跨距超过2米时，翻边高度需要对应提升，同时槽体底板的冲孔排布并非随意开设，长圆形冲孔的走向沿桥架长度方向排布，一方面可以降低桥架整体自重，减少安装支架的承重负荷，另一方面可以满足线缆敷设后的散热需求，避免密闭槽体内线缆长时间运行积热，同时冲孔位置避开了底板与侧边的连接折弯应力区，

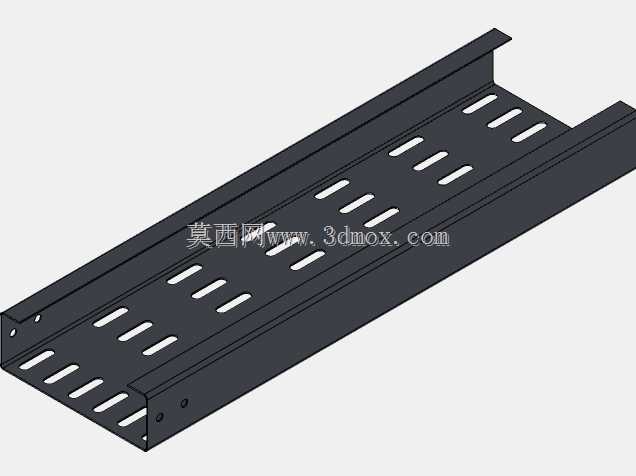

　　不会因为开孔削弱槽体整体结构强度。C型结构相比常规U型槽，侧边的卷边设计可以提升侧边的抗形变能力，同时在敷设线缆时，卷边的圆滑过渡不会划伤线缆外护套，避免施工过程中造成线缆绝缘层破损的隐患。从安装边界来看，这类桥架的端部预留的圆形安装孔用于段与段之间的拼接连接，孔位间距符合行业通用安装规范，不需要现场二次打孔即可完成对接，侧边的安装孔可以配合连接片完成转角、三通、变径等配件的拼接，适配现场复杂的路由走向。在实际工程应用中，这类冲孔桥架多用于敷设低压动力电缆、控制电缆、弱电线缆，不适合用于有防火封堵要求的密闭敷设段，也不适合在有强腐蚀、高粉尘的特殊环境下无防护使用，当用于室外敷设时，需要在表面额外做防腐耐候处理，

　　同时配套对应的防雨盖板。建模过程中需要重点关注折弯处的内R角取值，常规钣金折弯的内R角和板材厚度匹配，避免折弯处出现应力开裂或者加工回弹超差的问题，冲孔的孔边距需要满足钣金加工的最小工艺要求，距离折弯边的距离不能小于板材厚度的1.5倍，防止折弯过程中孔位出现拉扯变形。槽体的连接孔位同轴度需要控制在合理公差范围内，避免现场安装时出现孔位错位无法穿装连接螺栓的问题，双侧翻边的直线度公差需要控制在每米1毫米以内，保证多段拼接后整体路由顺直，不会出现局部凸起或者弯折的情况，影响线缆敷设的顺畅度。从承重特性来看，这类桥架的均布载荷能力和板材厚度、截面高度直接相关，选型时需要预留1.5倍以上的安全余量，避免后期追加敷设线缆时出现槽体下挠变形的问题，当垂直敷设时，还需要配套对应的线缆固定扎带孔位，和现有冲孔结构配合完成线缆的分段固定，避免线缆全部重量压在桥架端部的连接位置。
