CA6140机床重载带制动平板脚轮结构

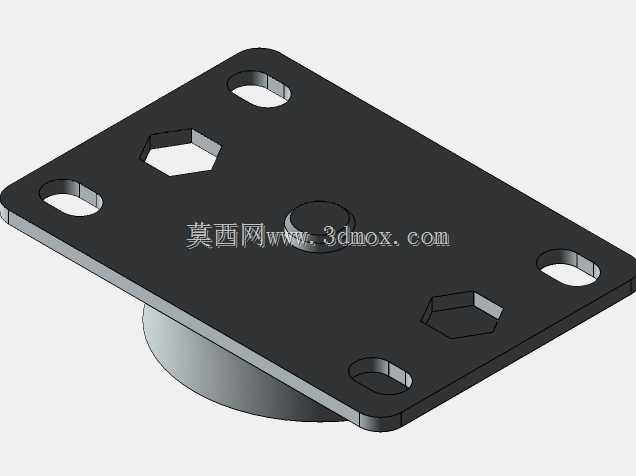

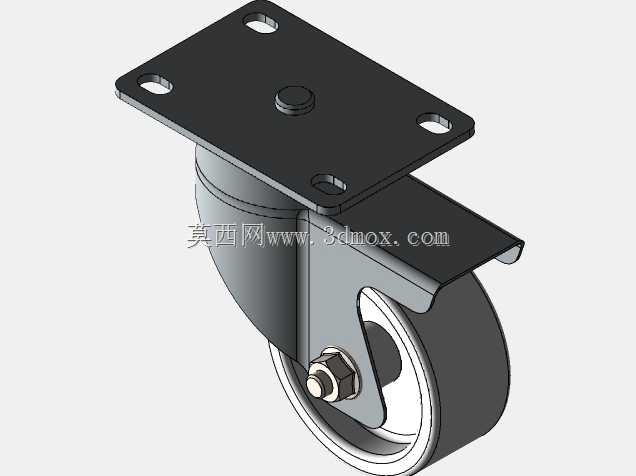

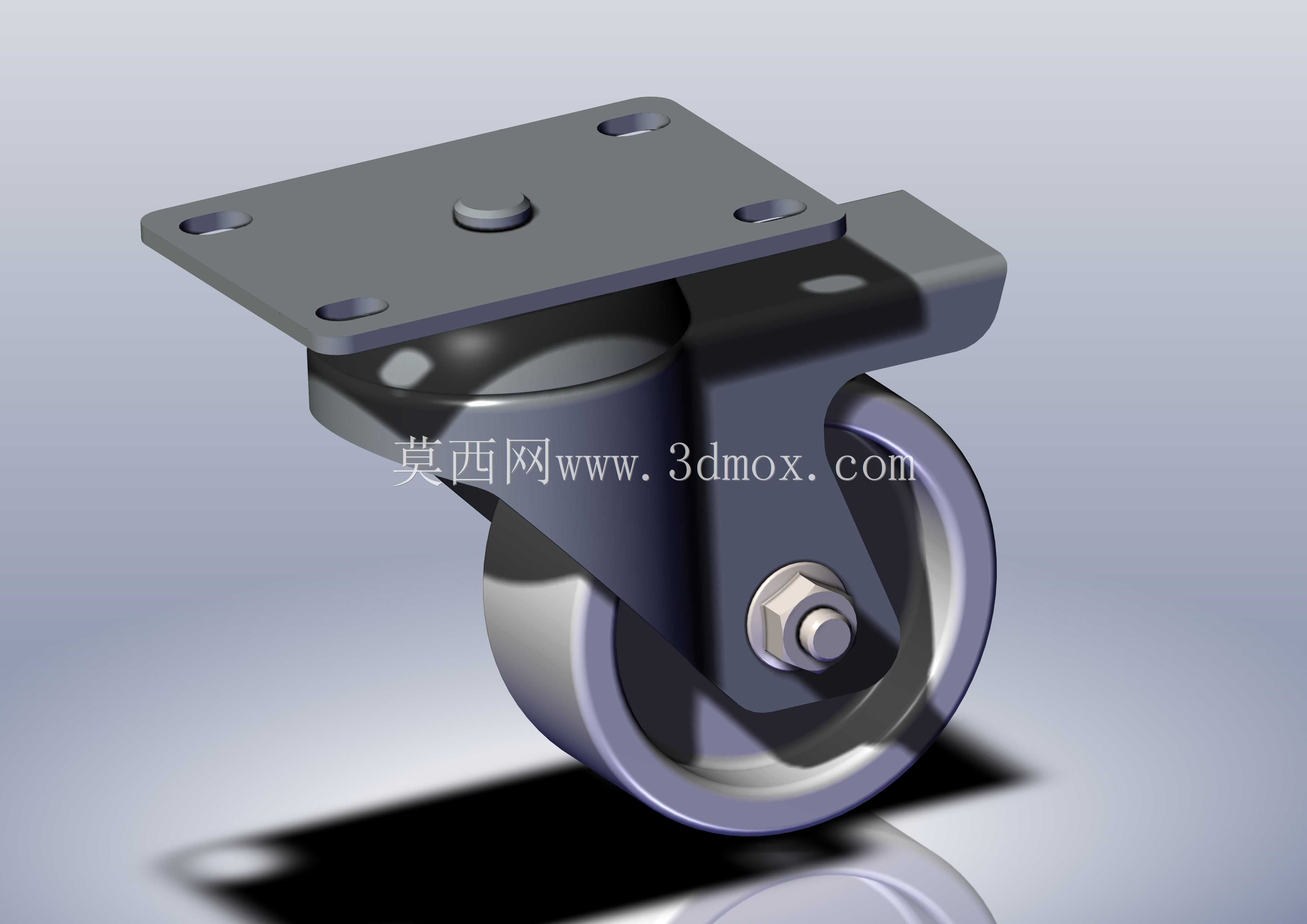

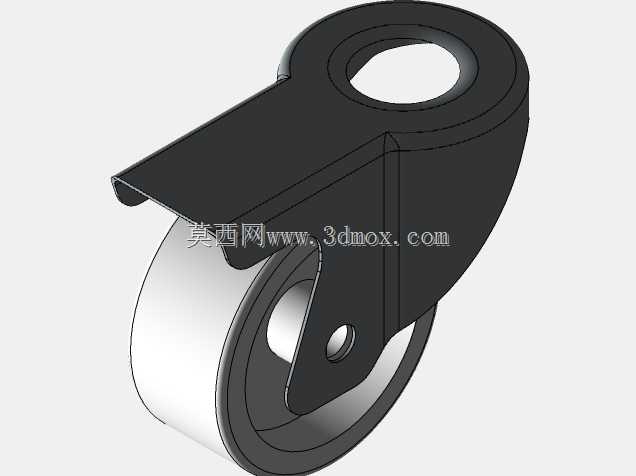

　　在普通卧式车床的床身配套移动辅件设计中，带制动功能的支撑脚轮是兼顾设备移位灵活性与工位固定稳定性的核心部件，这款适配CA6140车床的床台制动脚，针对机床日常移位、工位调整、检修挪动的实际工况做了结构优化，区别于普通轻型家具脚轮，整体承载冗余量完全匹配机床床身局部载荷要求。从结构组成来看，整个脚轮分为顶部安装平板、转向支架、制动拨块、轮体、轮轴紧固组件几个核心部分，顶部安装平板采用矩形钢板冲压成型，四个安装孔位做了沉孔处理，安装时螺栓头可以完全沉入孔内，不会突出平板表面影响安装贴合度，平板与下方转向支架的连接采用大直径铆接转轴，转轴配合面做了淬硬处理，长期承受偏载转动时不会出现松旷或卡滞，转向支架的侧板采用加厚钢板折弯成型，

　　两侧板的同轴度公差控制在0.1mm以内，保证轮轴安装后不会出现偏磨。轮体部分采用金属轮毂外包高弹性耐磨聚氨酯材质，聚氨酯层厚度达到15mm，既可以承受机床床台的静载荷与移动时的冲击载荷，又能在车间环氧地坪、水泥地面移动时避免划伤地面，同时聚氨酯材质的阻尼特性可以降低移动时的震动传导，减少移位过程中对机床精度部件的冲击。制动结构集成在转向支架一侧，采用拨块式制动设计，拨下制动块时，制动块的上表面会紧紧顶在顶部安装平板的下沿，限制支架的转向转动，同时制动块下端的摩擦片会压紧轮体的滚动面，同时实现轮体滚动锁止与支架转向锁止，双重制动可以保证机床在固定工位时不会出现意外滑移或转向偏移，踩下制动拨块的触发力经过优化，

　　操作人员用脚轻踩即可完成锁止，向上拨动即可解锁，不需要弯腰手动操作，适配车间作业的操作习惯。设计过程中，首先核算了CA6140车床床台单脚的最大静载荷，结合移动时的动载系数，将单轮额定承载设定为300kg，四个脚轮配套使用时完全可以支撑床台及上部附件的总重量，轮径选择100mm规格，这个尺寸的轮体在跨越车间地面常见的5mm以内缝隙、电缆线槽盖板台阶时不会出现卡滞，同时整体安装高度控制在140mm，不会过多抬高床台的原始安装高度，避免影响原有操作工位的人机高度。安装边界方面，顶部安装平板的尺寸为100mm×80mm，四个安装孔的孔距为75mm×55mm，适配CA6140床台底部预设的安装螺孔位置，不需要额外打孔改造，

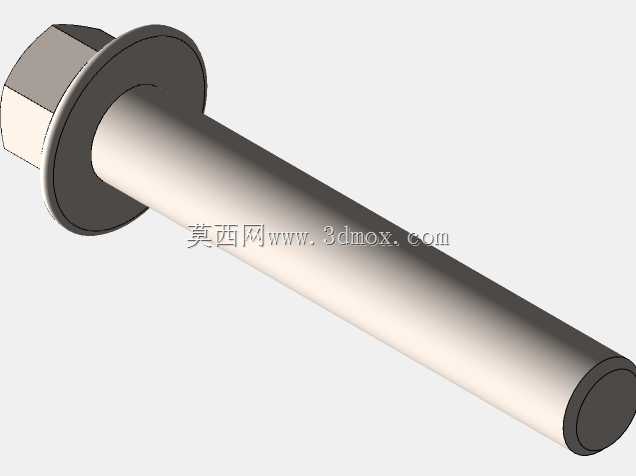

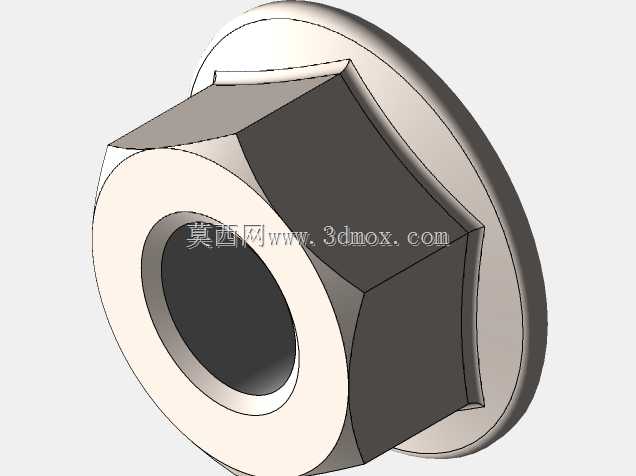

　　安装时只需要将平板贴合床台底部安装面，拧入对应规格的内六角螺栓即可完成固定，轮体的转动半径经过核算，转向时轮体最外侧不会超出安装平板的侧边范围，不会和床台底部的其他加强筋、管线支架产生运动干涉。实际应用场景中，这类带制动的重载脚轮除了适配普通车床，也可以用在其他重型工业工作台、工装夹具架、移动式焊接工作站的底部支撑，当设备需要长期固定在工位时，制动锁止后脚轮的支撑刚性接近固定支撑脚，不会出现普通脚轮的软脚下沉问题，需要移位调整时，解锁制动就可以轻松推动设备，不需要额外调用吊装设备，大幅降低车间设备布局调整的工作量。结构建模过程中，所有钣金件的折弯圆角、焊接让位、铆接结构都按照实际加工工艺做了还原，轮体的聚氨酯层与金属轮毂的配合面做了滚花防滑结构，避免长期受力后橡胶层与轮毂出现相对滑动，轮轴采用带防松螺母的螺栓轴，螺母处加装开口销防松，长期震动工况下不会出现螺母松脱导致轮体脱落的问题，制动块的摩擦片采用耐磨橡胶材质，摩擦系数设定为0.8以上，即使在地面有少量切削液的工况下，依然可以提供足够的制动力矩，不会出现制动打滑。
