皮克斯经典铰接式折叠桌面台灯结构设计

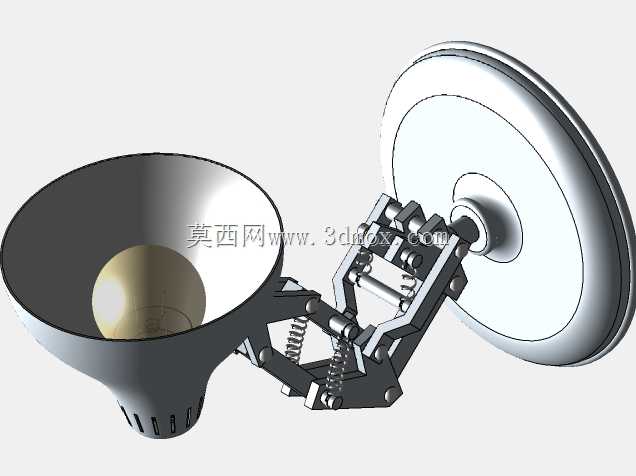

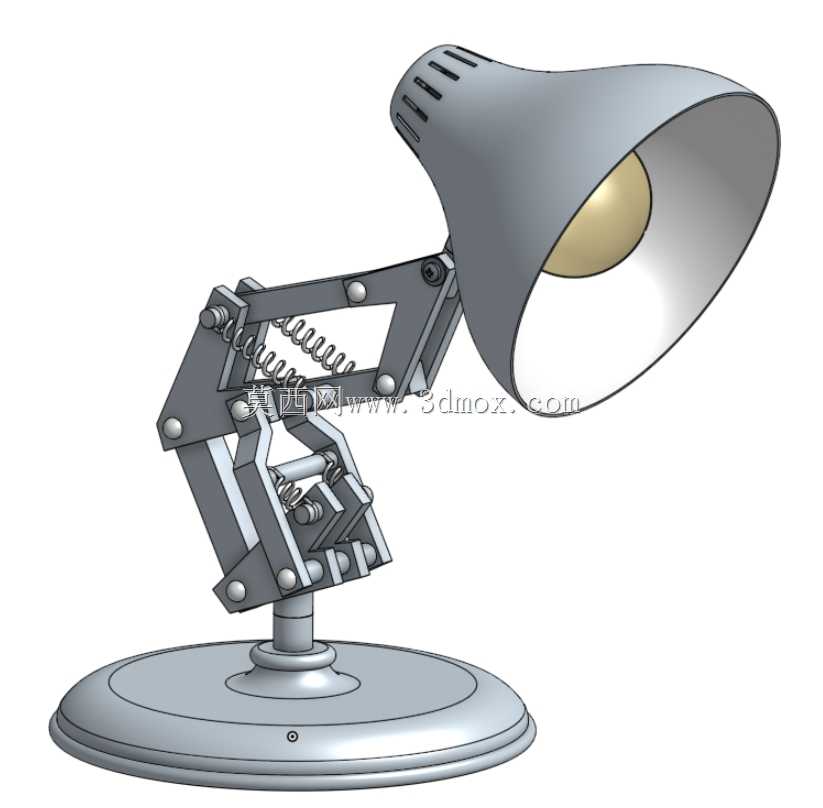

　　这款铰接式折叠桌面台灯的结构设计，核心围绕桌面局部照明的实际使用需求展开，在日常办公、设计绘图、手工操作等场景中，能够灵活调整照射位置与角度，避免固定光源带来的照明死角问题。从结构组成来看，产品分为圆形配重底座、多段铰接支撑臂、锥形灯头三个核心部分，底座采用圆盘式结构，直径尺寸覆盖足够的支撑范围，底部可设置防滑垫层，放置在木质、玻璃、金属等不同材质的桌面时都能保持稳定，不会因臂架伸展调整重心时出现侧翻问题，底座与支撑臂的连接位置采用回转支撑结构，可实现水平方向360度旋转，扩大整体的照明覆盖范围。多段铰接支撑臂是这款产品的核心功能结构，每段臂架之间采用销轴铰接连接，同时在铰接位置配置了平衡弹簧组件，弹簧的预紧力经过匹配计算，

　　能够抵消灯头与臂架自身的重力，用户调整灯头位置时，只需施加很小的力就能带动臂架转动，调整到目标位置后，弹簧力与结构重力形成力矩平衡，无需额外的锁止结构就能保持姿态稳定，不会出现灯头自行下坠的问题。臂架的杆件采用钣金折弯或型材加工的结构形式，在保证结构强度的同时控制整体重量，铰接位置的销轴配合耐磨衬套，长期反复调整转动也不会出现明显的旷量，延长产品的使用寿命。灯头部分采用锥形聚光结构，大口端为出光面，内部可设置反光层提升光线利用率，小口端与最前端的臂架铰接，可实现俯仰角度的调整，配合臂架的多维度转动，能够将光线精准投射到需要照明的工作区域，灯头壳体上设置的散热槽结构，能够在使用内置光源时及时散发热量，避免壳体内部温度过高影响光源寿命。

　　从设计思路上看，这款台灯没有采用复杂的电子控制结构，全部依靠纯机械结构实现姿态调整与位置保持，结构可靠性更高，后期维护成本更低，整体的安装边界只需要占用桌面一小块圆形区域，不会过多挤占桌面的工作空间，臂架完全折叠后整体高度较低，方便收纳移动。在实际使用过程中，用户可以根据自身的坐姿、工作区域的位置，随意调整灯头的高度、照射角度、水平位置，无论是近距离的精细手工操作，还是常规的桌面阅读书写，都能获得合适的照明角度，铰接结构的阻尼感经过调校，调整过程顺滑无卡顿，不会出现调整时突然弹动的问题。这种经典的铰接平衡结构，除了应用在桌面台灯上，其核心的力矩平衡设计思路也可以延伸到其他需要灵活调整位置的桌面支架类产品中，比如设备显示屏支架、

　　麦克风支架、小型工装夹具支架等，通过匹配不同刚度的平衡弹簧，调整臂架的杆件长度与截面尺寸，就能适配不同重量的前端负载，实现类似的任意位置悬停功能。在建模过程中，需要重点关注铰接点的配合间隙、弹簧的安装位置与伸缩行程、臂架转动时的干涉检查，确保每一段臂架在最大转动角度范围内都不会与其他部件发生碰撞，弹簧在整个调整行程中都能保持有效的弹力输出，不会出现过拉伸或松脱的问题，底座的重量配置也需要经过重心校核，当臂架完全伸展到水平最大位置时，整体重心依然落在底座的支撑范围内，保证放置的稳定性。
