圆柱凸轮螺旋路径从动件运动演示结构

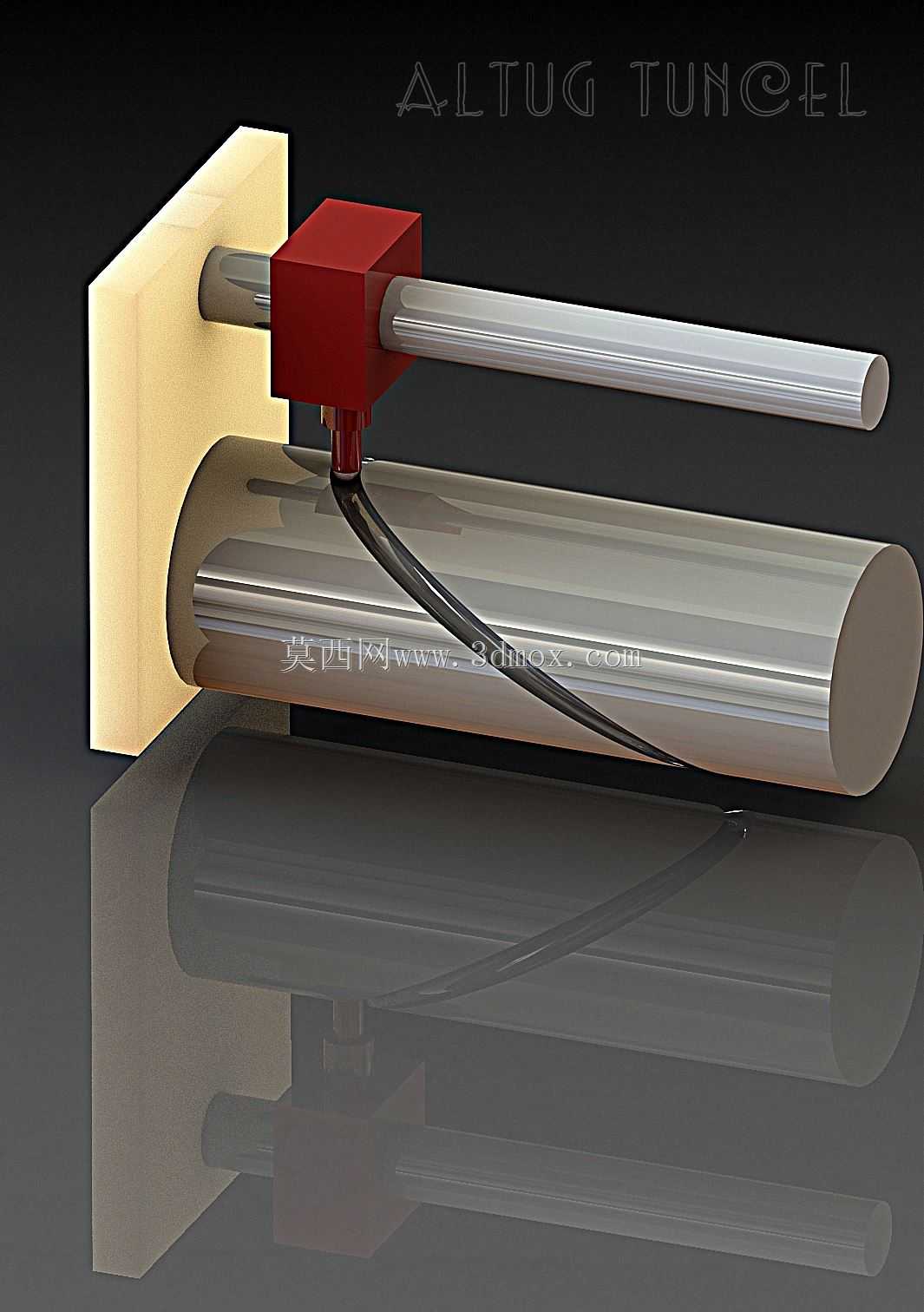

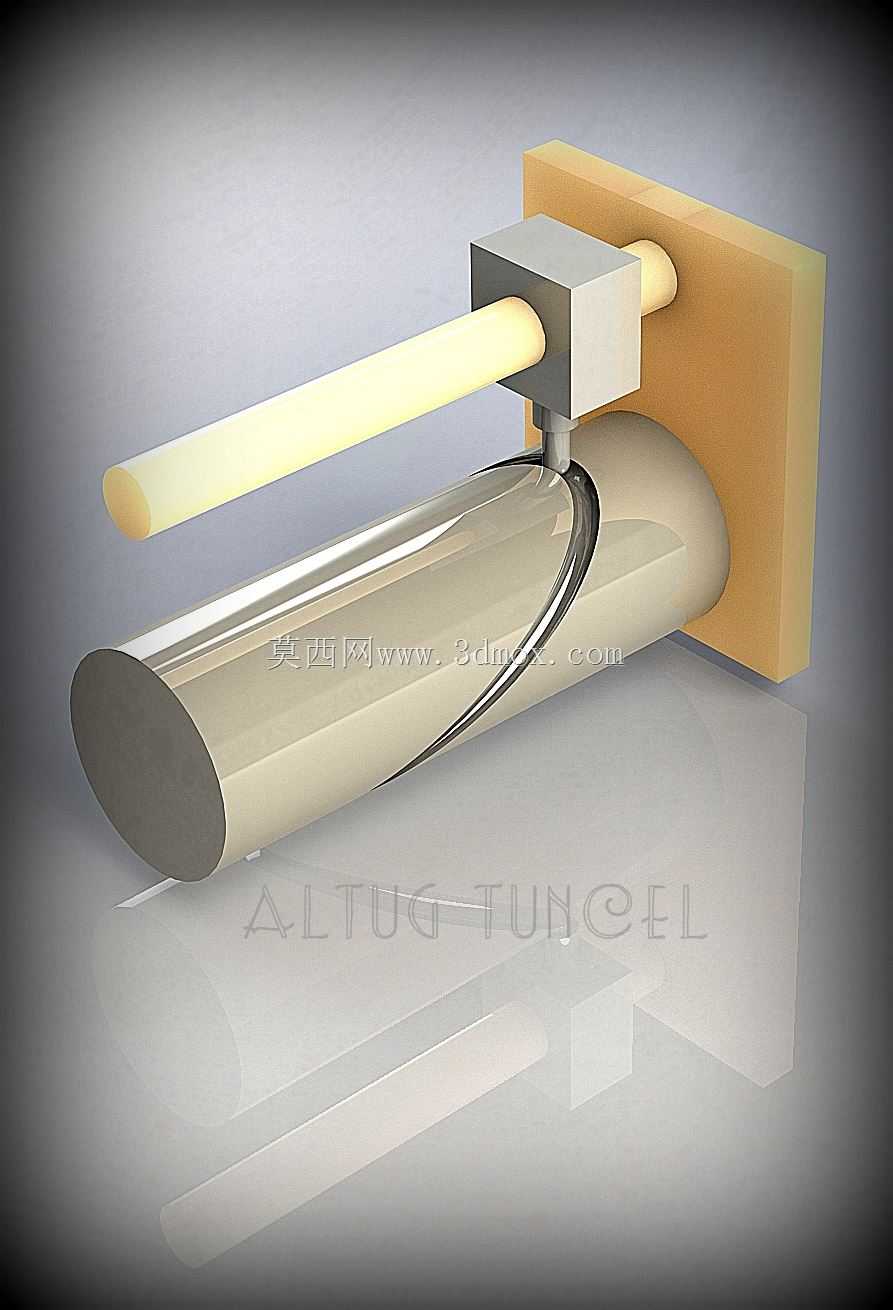

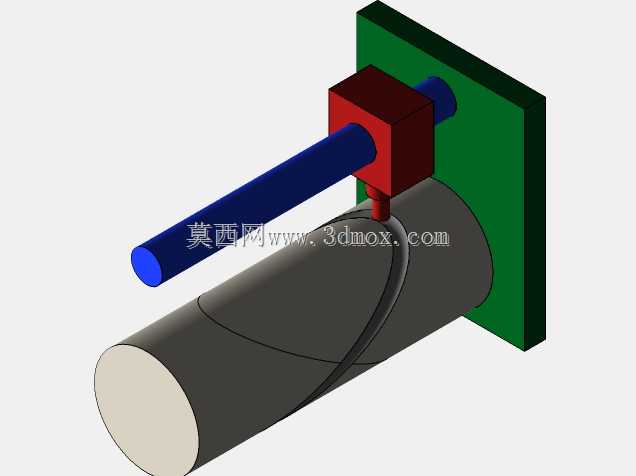

　　这套圆柱凸轮螺旋路径从动件结构，核心应用场景覆盖自动化进给工位、周期性轨迹执行机构、专用机床往复进给单元等需要将回转运动转化为指定螺旋线轨迹直线复合运动的工业场景，在纺织机械的导纱机构、包装设备的推料轨迹控制、小型专用机床的进给行程控制环节都能见到同原理结构的实际落地。从实际用途来看，该结构通过圆柱面上加工出的螺旋形沟槽，约束从动件端部的导轮沿沟槽轨迹运动，当圆柱筒体做定轴回转时，跨接在平行光轴上的滑块组件就会沿着光轴轴向做往复移动，同时从动件的连接端会随螺旋沟槽的升程变化完成预设的轨迹动作，相比盘形凸轮机构，圆柱凸轮的沟槽可以在圆柱面展开更长的行程，能在更小的安装空间内实现更长距离的往复驱动，不需要额外增加连杆放大行程，结构紧凑度优势明显。

　　从功能特性上看，这套结构的从动件端部采用了嵌入式导轮设计，导轮与圆柱凸轮沟槽的接触为滚动摩擦，相比滑动接触的从动件结构，运行过程中的磨损量更低，传动效率更高，长时间运行的轨迹精度保持性更好；平行布置的导向光轴为滑块组件提供了稳定的直线运动约束，光轴两端通过立式安装座固定在基准立板上，安装座与光轴的配合采用间隙配合加顶丝锁紧的方式，既保证光轴的同轴度，也方便后期调整光轴的平行度误差，避免滑块运动过程中出现卡滞。滑块与从动件的连接采用刚性锁紧结构，从动件伸出端可以根据实际工况加装不同的执行末端，比如吸盘、拨叉、刀具夹持座等，适配不同的作业需求。

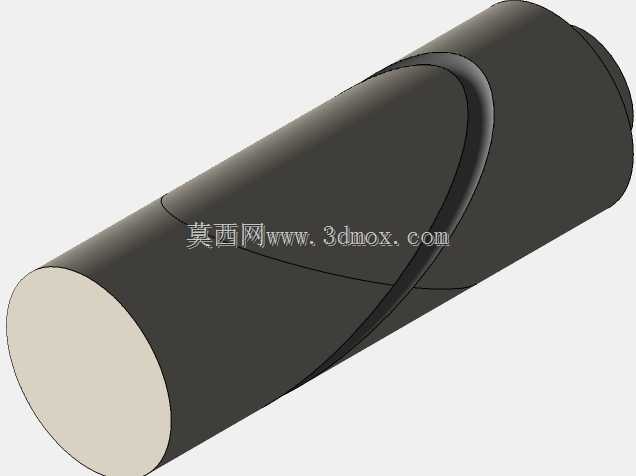

　　设计思路上，这套结构优先考虑了运动轨迹的可复现性，圆柱凸轮的沟槽型线完全按照预设的螺旋运动方程生成，螺旋升角在整个行程段保持均匀过渡，没有突变的曲率点，避免从动件在运动过程中出现刚性冲击，运行过程的动载荷更小，适合中低速连续运转的工况。安装基准采用单侧立式立板作为承载基础，所有回转件、导向件的安装基准都统一在立板的安装平面上，减少了多基准拼接带来的装配误差，立板的厚度根据整体结构的载荷需求设计，保证光轴和凸轮轴安装后不会出现悬臂下挠的问题。凸轮筒体的支撑采用两端同轴轴承座结构，保证筒体回转过程中的径向跳动量控制在允许范围内，避免导轮在沟槽内出现偏载磨损。

　　从外形尺寸与安装边界来看，整套结构的横向安装尺寸由导向光轴的有效行程决定，光轴伸出立板的长度覆盖整个凸轮行程加上两端的安全余量，不会出现滑块运动到行程末端时脱出光轴的问题；纵向安装尺寸以立板的高度为基准，凸轮筒体的最低点距离安装平面预留足够的间隙，避免运动过程中与安装基面发生干涉；垂直方向的尺寸由滑块的最高运动位置决定，从动件向上的伸出长度根据执行末端的安装需求预留，整体结构的安装孔位都布置在立板的四个边角位置，可以直接通过螺栓固定在设备的安装台面上，不需要额外设计转接安装板，适配性较强。在实际装配过程中，需要先调整导向光轴与凸轮筒体轴线的平行度，平行度误差控制在0.02mm以内，再调整从动件导轮与凸轮沟槽的配合间隙，保证导轮可以在沟槽内自由滚动，没有卡滞或间隙过大的问题，装配完成后手动转动凸轮轴，检查滑块在全行程内的运动顺畅度，确认没有异常卡顿后再连接驱动单元投入使用。这套结构的运动逻辑清晰，零部件加工难度低，普通的车铣加工设备就可以完成大部分零件的加工，适合作为自动化设备中的标准执行模块使用，也可以作为机械原理教学的演示结构，直观展示圆柱凸轮机构的运动转化过程，帮助从业者理解空间凸轮的轨迹设计逻辑与装配要点。
