GT2参数化同步带轮结构设计

　　做传动结构设计的工程师大多接触过GT2同步带轮，这类零件在轻载精密传动场景里的普及度极高，从桌面级3D打印设备的轴系传动，到小型自动化模组的滑台驱动，再到桌面CNC的进给传动、小型检测设备的工位移送结构，都能看到这类带轮的应用。和普通平带轮、V带轮不同，GT2带轮的齿形是圆弧齿廓，传动过程中齿侧间隙极小，反向传动的空程量可以控制在很低的水平，完全能满足轻载场景下的精密定位需求，不会出现梯形齿同步带常见的多边形效应带来的传动脉动问题。

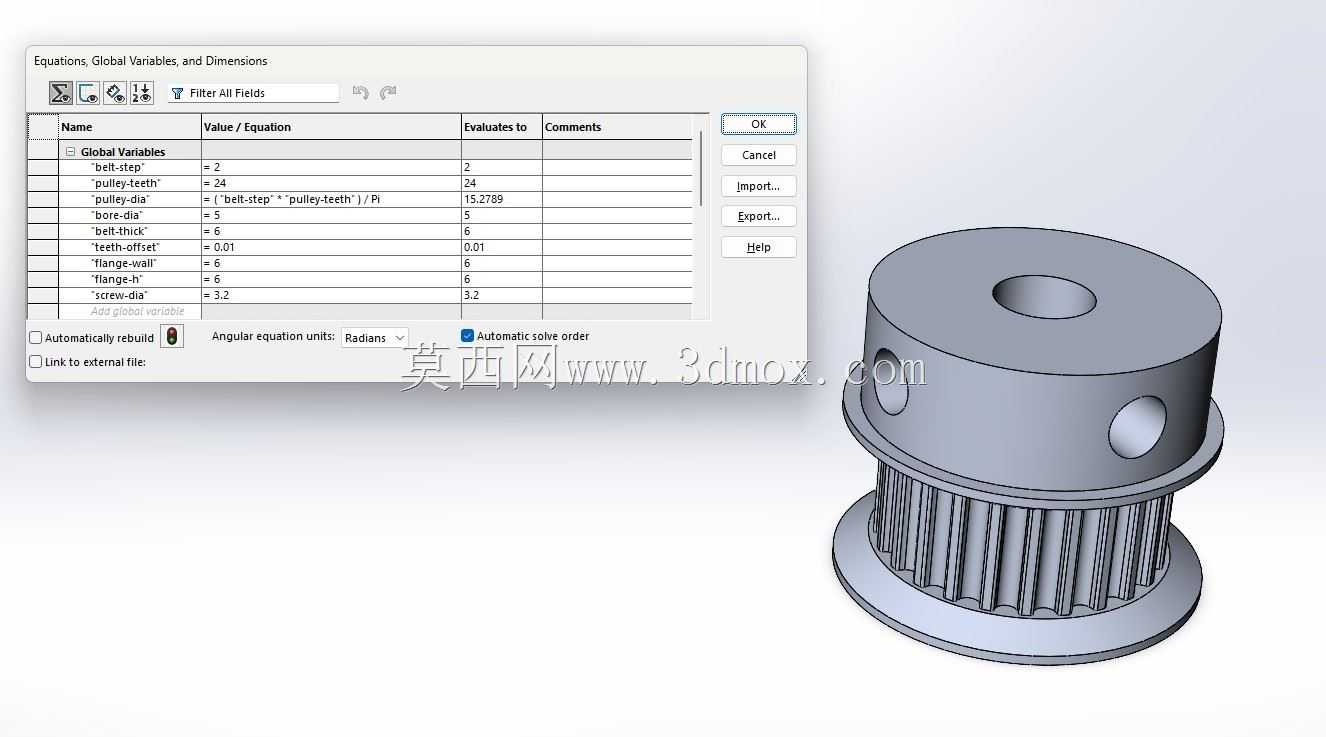

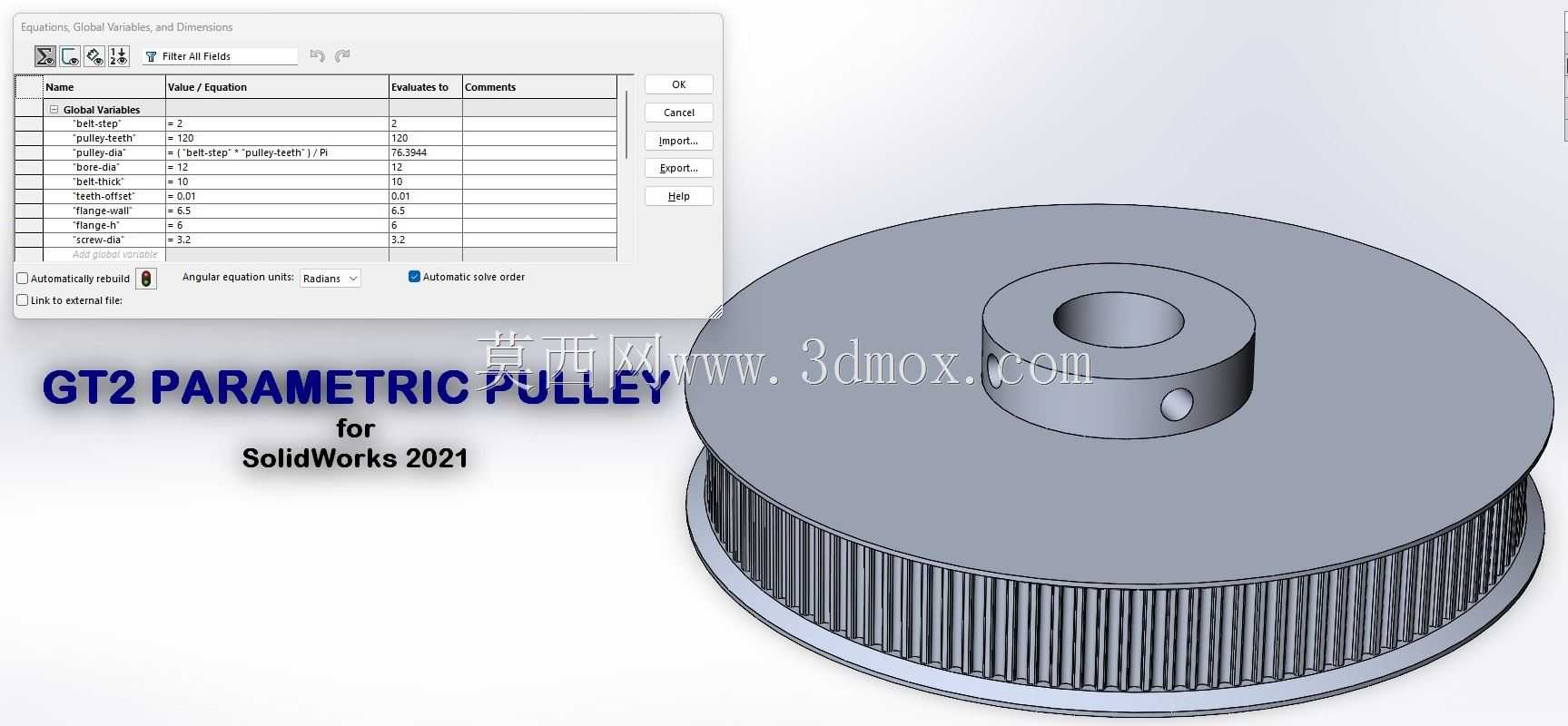

　　这次的带轮结构采用全参数化逻辑搭建，最初的设计雏形是为激光切割设备做的简易T形开槽滑轮，用来做防护门的滑动导向，后续在实际项目迭代中，逐步把结构补全为完整的同步带轮结构。整个建模过程没有采用固定尺寸的拉伸切除堆砌，而是把核心的传动、安装尺寸全部做了参数关联，调整齿数的时候，带轮的节圆直径、齿顶圆直径、齿槽的周向分布会自动同步更新，不需要逐个修改特征；调整适配皮带宽度的时候，轮缘的宽度、挡边的位置也会跟着匹配，不会出现特征报错的情况；安装端的孔径、法兰凸台的外径和厚度、紧定螺钉的孔位尺寸，也都做了参数化关联，甚至针对3D打印的使用场景，把齿形的偏移补偿量也做成了可调参数——毕竟FDM打印会有一定的成型收缩，不同耗材的收缩率有差异，调整这个偏移量就能补偿打印误差，保证打印出来的带轮和皮带啮合顺畅，不会出现卡齿或者啮合间隙过大的问题。

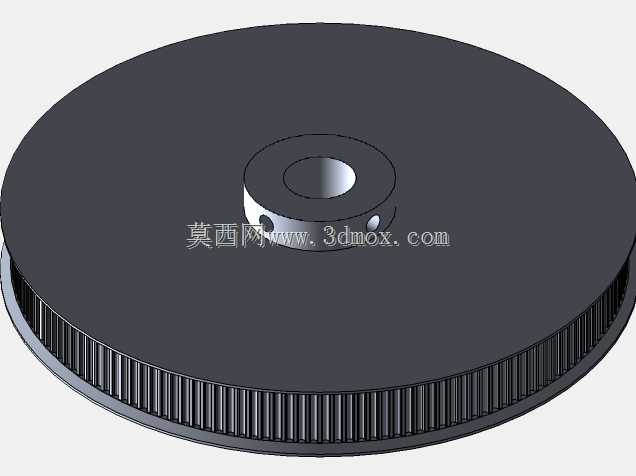

　　从结构本身来看，带轮主体分为三个功能段：中间是带轮毂的安装段，轮毂做了轴向延伸，用来穿入传动轴，轮毂上预留了径向的紧定螺钉孔，安装的时候可以通过紧定螺钉把带轮和传动轴锁死，避免传动过程中带轮和轴出现相对转动；中间段是带齿的工作段，齿形完全匹配GT2同步带的齿廓，齿槽的深度、齿的圆角都做了规范处理，保证皮带啮入啮出的时候不会出现卡滞，减少传动过程中的噪音和皮带磨损；轮体两侧做了高出齿顶的挡边结构，这个细节很重要，很多新手设计带轮的时候容易忽略挡边，实际传动过程中皮带受张力、安装对中误差的影响，很容易出现轴向窜动脱落，两侧挡边刚好能限制皮带的轴向位移，提升传动的可靠性。

　　做这类带轮的选型或者改型设计的时候，首先要明确安装边界：首先是传动轴的直径，这个尺寸决定了轮毂内孔的加工尺寸，要和选用的轴做公差配合，普通传动场景选间隙配合方便拆装，有较高同轴度要求的场景可以选过渡配合；其次是适配的GT2皮带宽度，常见的GT2皮带有6mm、9mm、10mm等不同宽度，轮体的齿面宽度要比皮带宽度宽1-2mm，给皮带的小幅窜动留出余量，避免皮带边缘和挡边持续摩擦磨损；然后是齿数选择，齿数直接决定了带轮的节圆直径，要结合传动比、安装中心距的空间限制来选，小负载高转速的场景可以选齿数少的带轮，大传动比、需要降低接触应力的场景可以选齿数更多的带轮；法兰凸台的尺寸要结合安装空间来定，如果带轮是贴紧轴承端面安装，法兰的外径不能和轴承外圈、轴承座的结构出现干涉，紧定螺钉的位置要避开轴上的键槽、台阶等结构，保证锁紧的时候螺钉端面能完全贴合轴面，锁止可靠。

　　实际应用中这类参数化带轮的适配性很强，不需要每次做新项目都重新建模，只需要根据项目的传动需求、安装空间调整对应的参数，就能快速生成符合要求的带轮结构，不管是做机加工的金属带轮，还是3D打印的塑料手板带轮，都能通过调整参数快速匹配需求。比如做小型3D打印机的X/Y轴传动，选20齿的GT2带轮搭配6mm宽的同步带，内孔适配5mm的步进电机轴，调整参数后就能直接生成对应结构，导出工程图就能安排加工；如果做小型输送线的驱动带轮，需要适配10mm宽的GT2皮带，内孔适配8mm的驱动轴，只需要修改对应参数，整个带轮的结构就会自动更新，不需要重新绘制齿形、调整挡边位置，能大幅提升结构设计的效率。

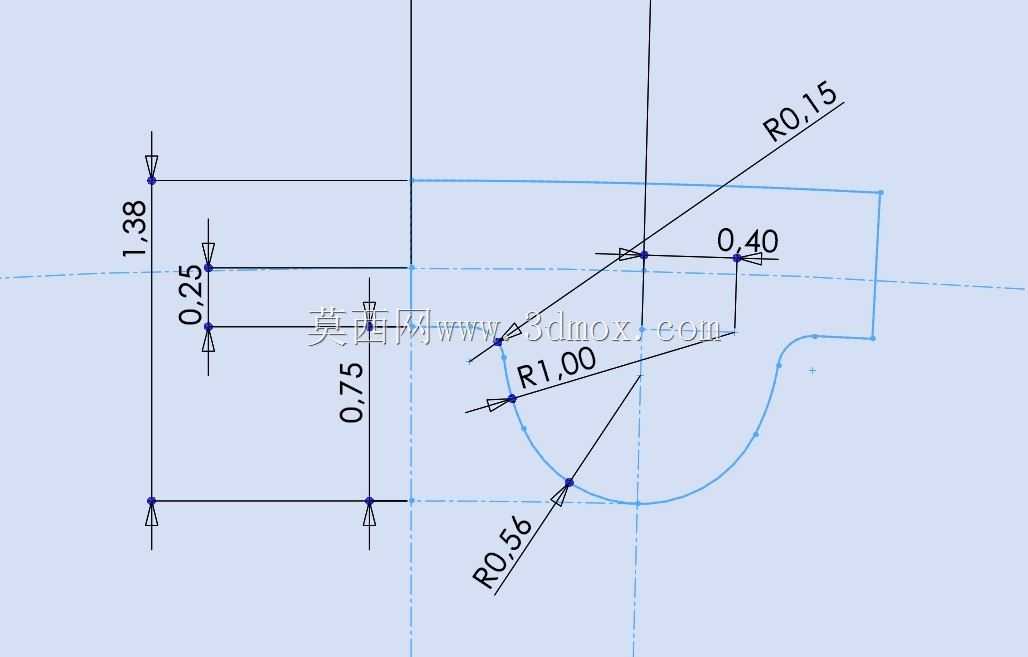

　　还要注意的是，这类带轮的齿形精度直接影响传动效果，参数化建模的时候齿形轮廓是按照标准GT2齿形生成的，机加工的时候只要按照模型尺寸加工，就能保证和标准GT2皮带的啮合精度，不会出现传动卡顿、噪音大的问题；如果是3D打印制作，除了调整齿形偏移补偿量，还要注意打印的时候层厚不要设置过大，不然齿面的台阶纹太明显，会加剧皮带的磨损，降低皮带的使用寿命。另外轮毂的长度也要结合轴的安装尺寸来定，要保证轮毂和轴的接触长度足够，避免锁紧后带轮出现偏斜，导致带轮端面跳动过大，影响传动平稳性。
