陶瓷原料装卸用桥式起重抓斗结构设计

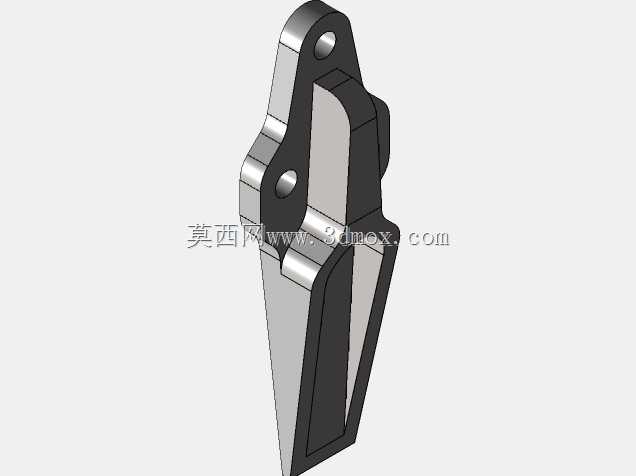

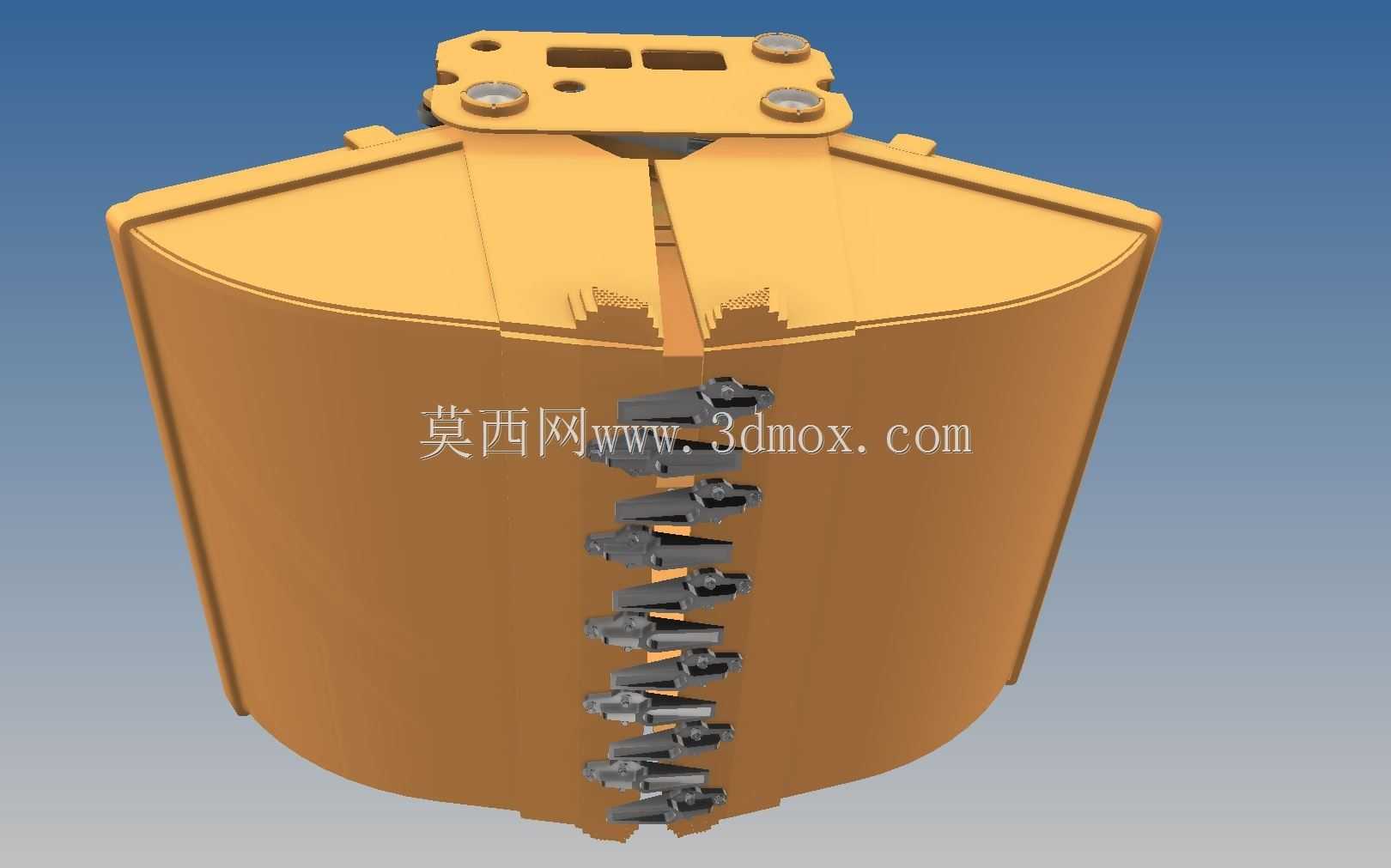

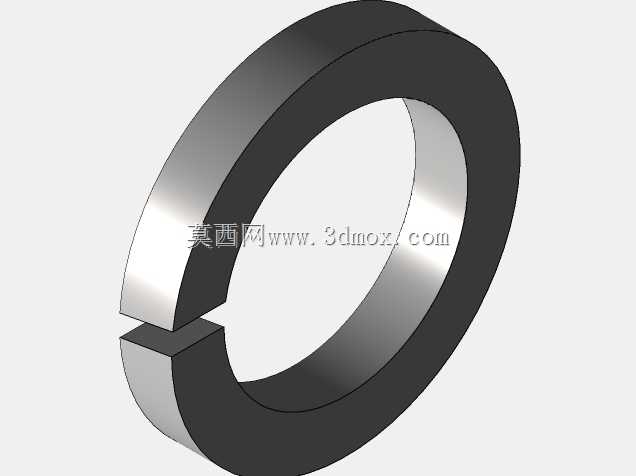

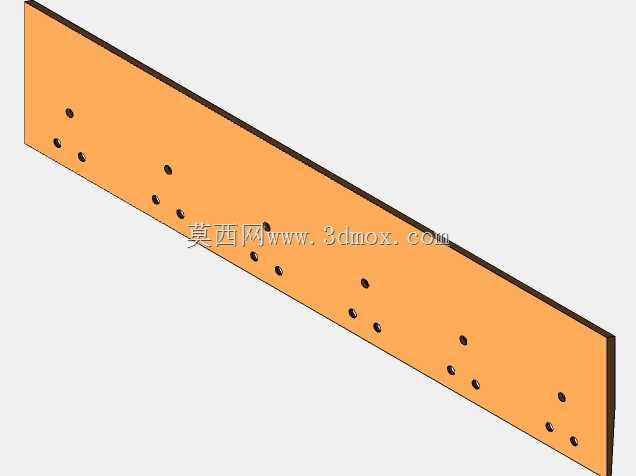

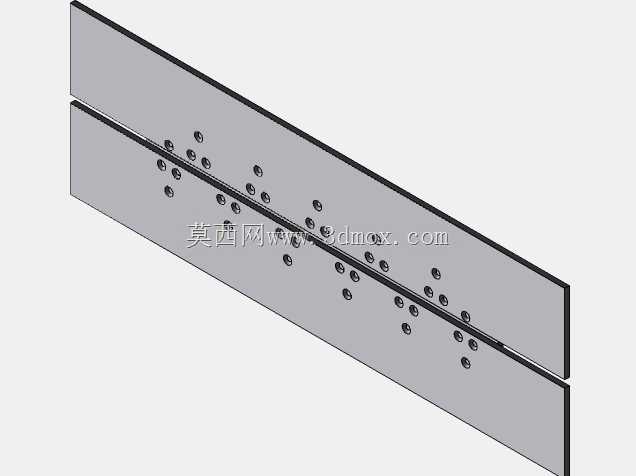

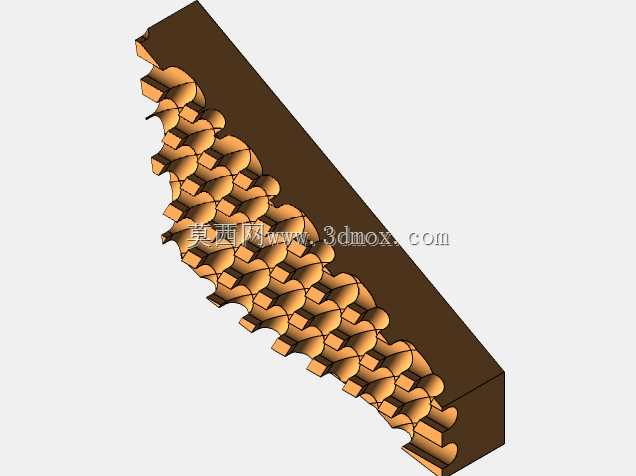

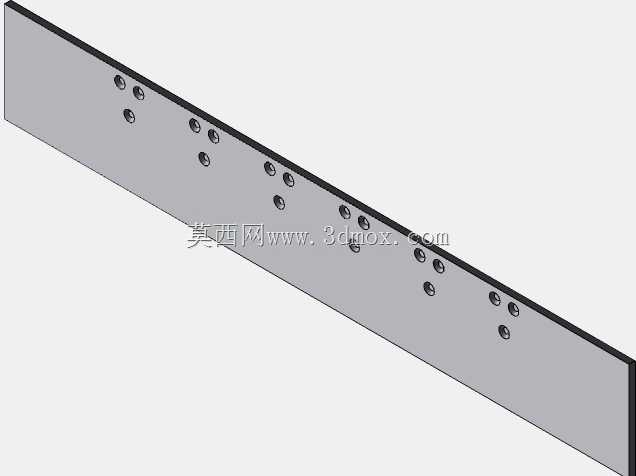

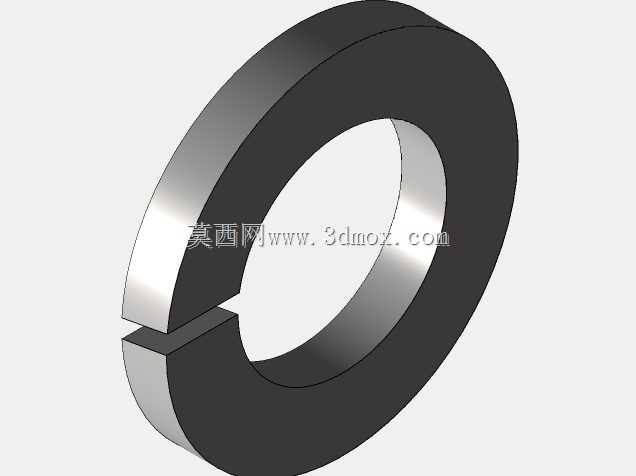

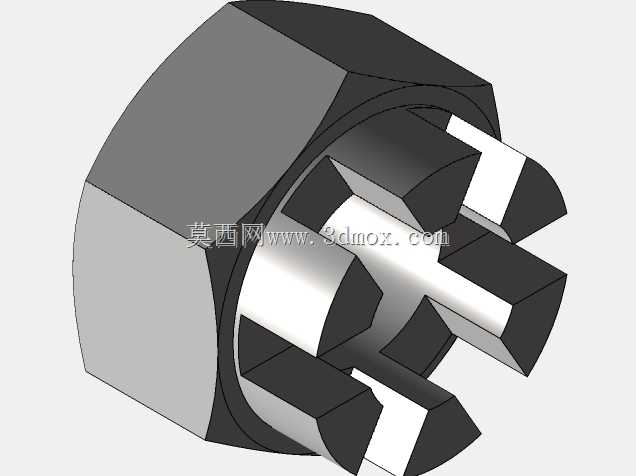

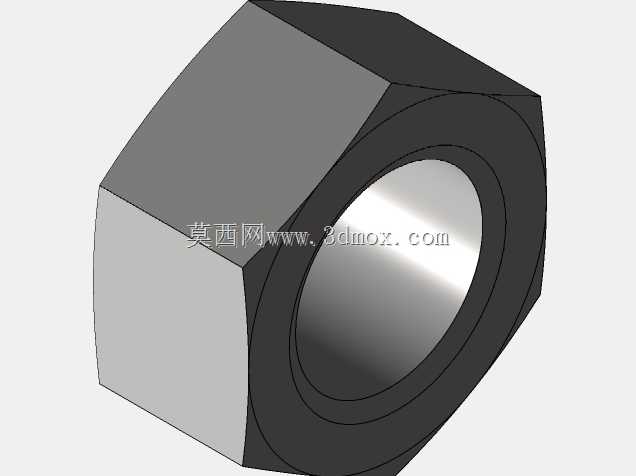

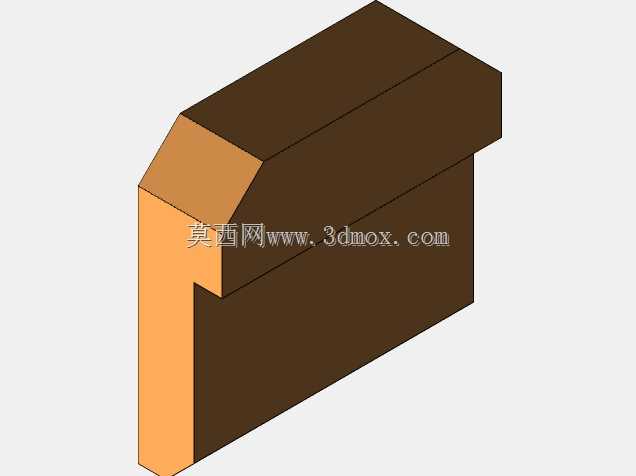

　　在陶瓷生产厂区的原料仓储与制备车间，这类抓斗是桥式起重机配套的核心取料部件，主要承担高岭土、长石、石英砂等陶瓷生产散状原料的卸车、倒运、料仓上料作业，作业场景覆盖从原料进厂卸货车位到球磨工段料仓的全流程散料转运，相比普通通用抓斗，其结构设计完全适配陶瓷原料的物料特性——陶瓷原料多为含水5%-12%的粉粒状混合物料，部分煅烧后的熟料颗粒带有棱角，普通抓斗闭合间隙过大容易出现漏料，刃口磨损过快的问题，这款抓斗在颚板刃口位置做了加厚耐磨衬板设计，衬板采用可更换的螺栓连接结构，日常维护时不需要整体拆解颚板，只需要拆卸固定螺栓就能更换磨损的刃口部件，大幅降低产线停机维护的时间成本。

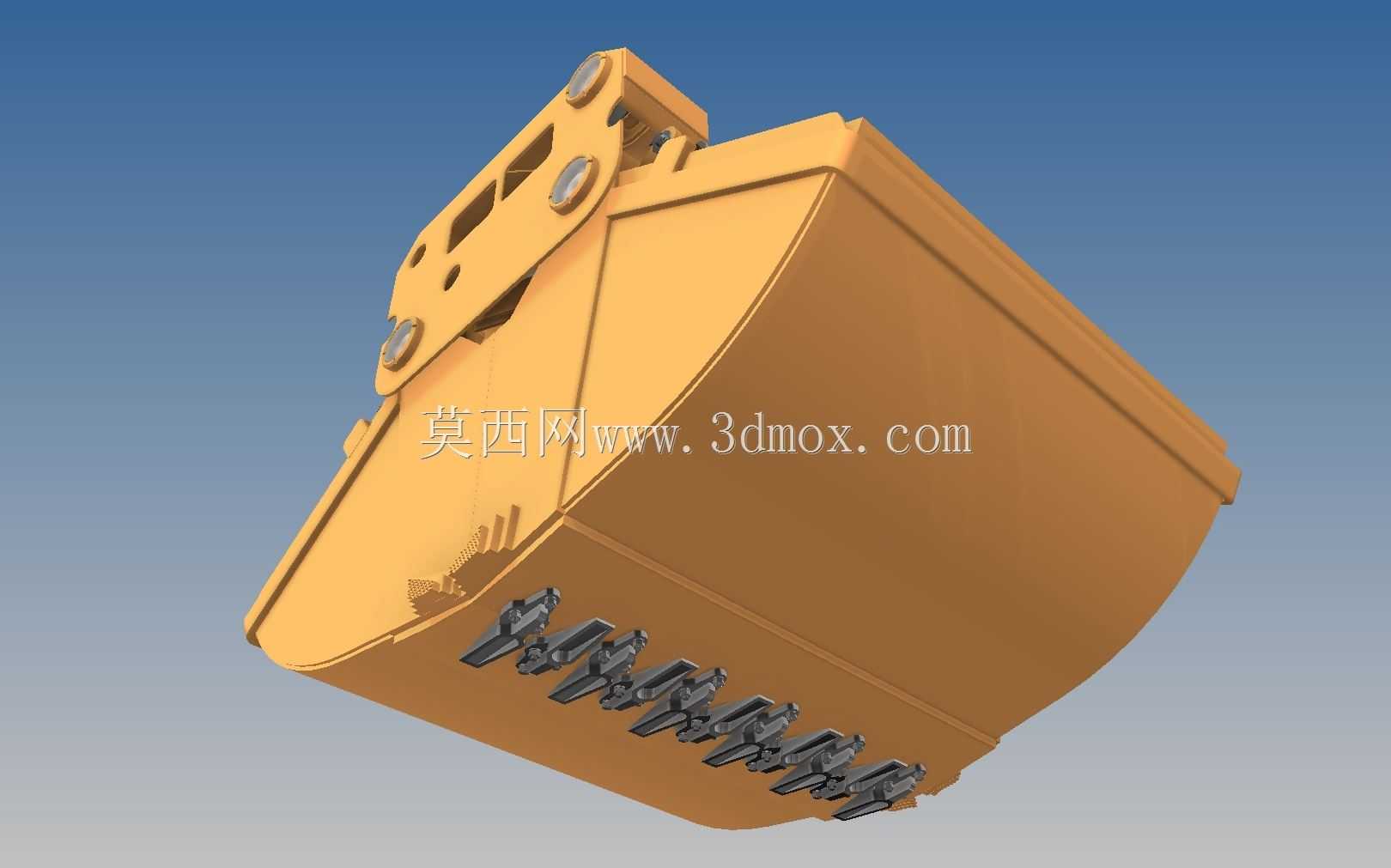

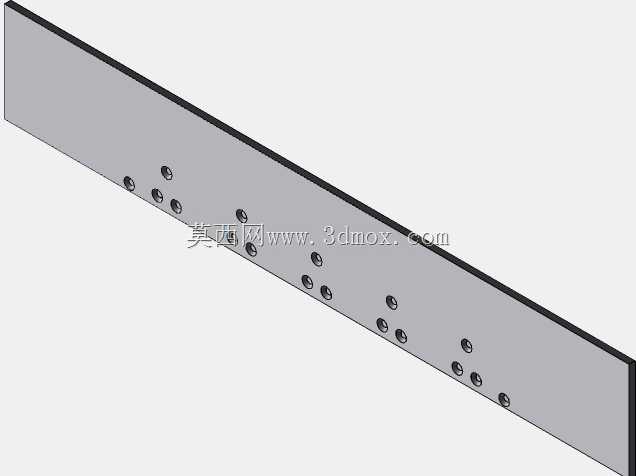

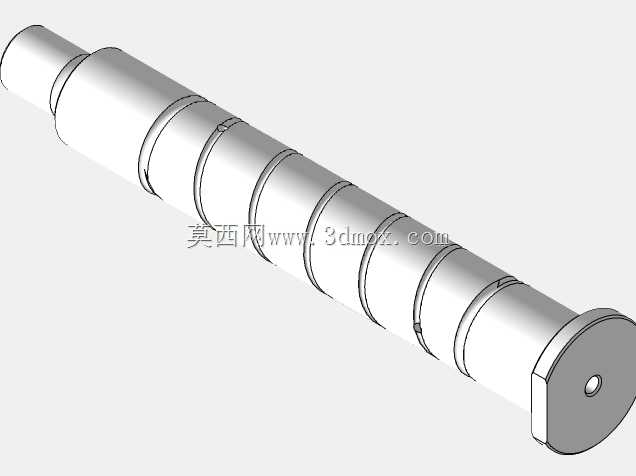

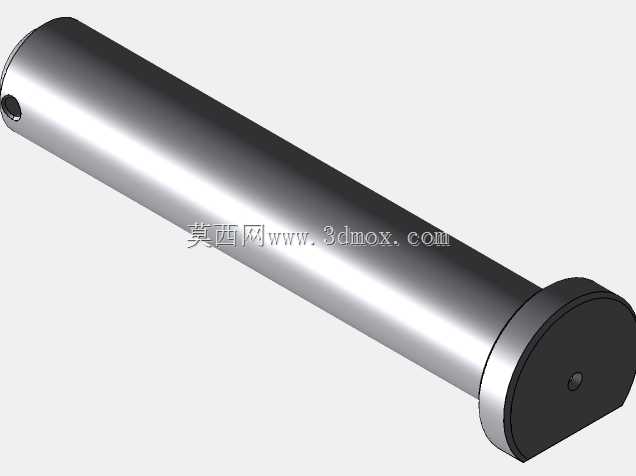

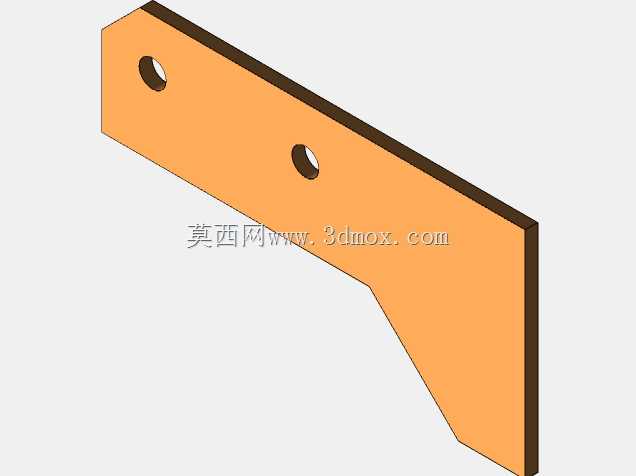

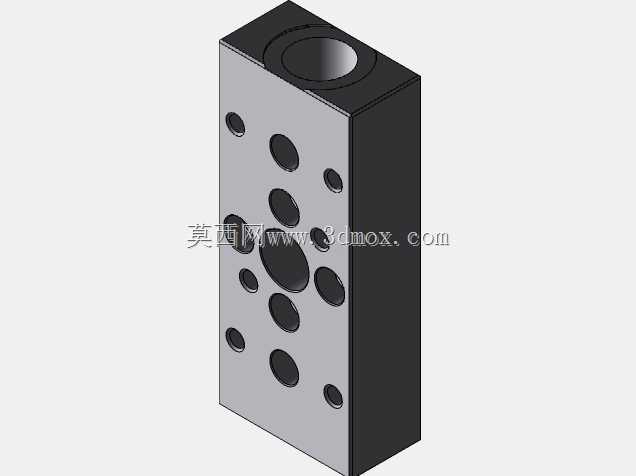

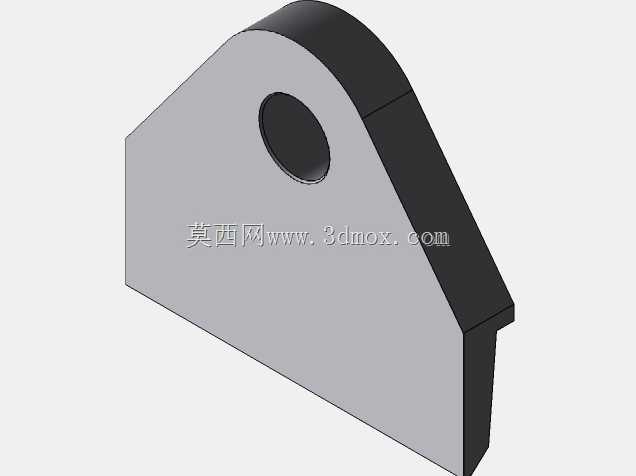

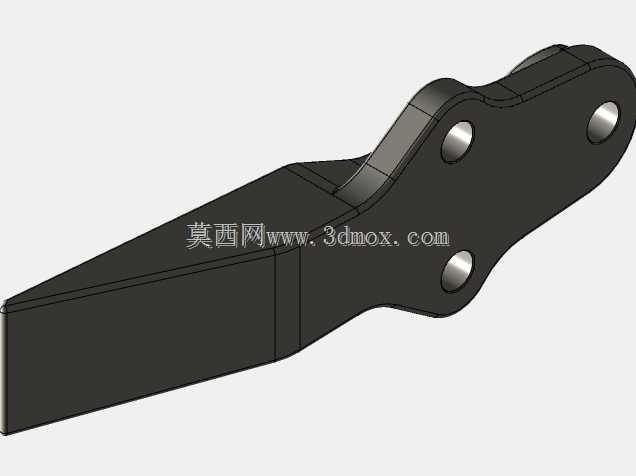

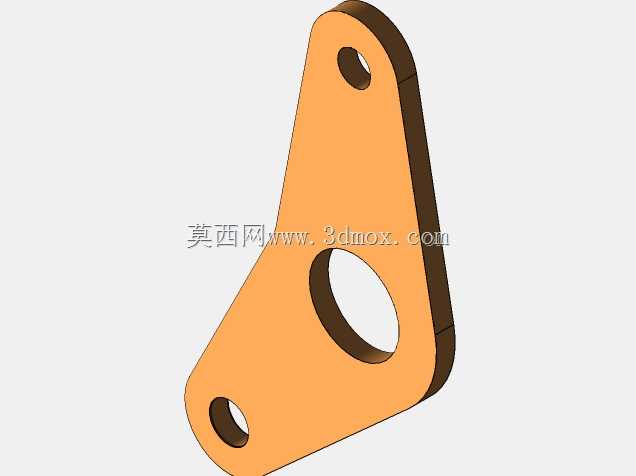

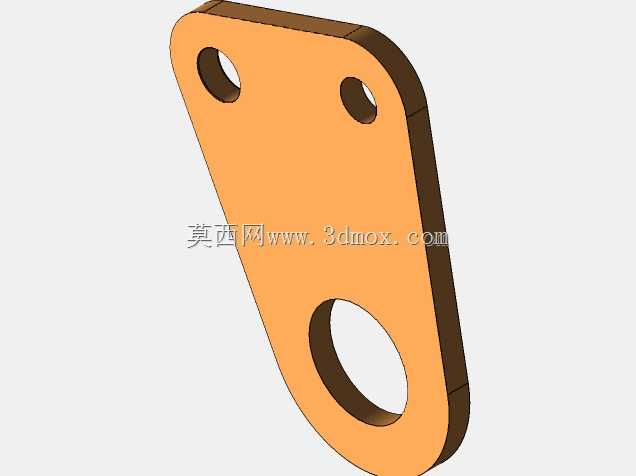

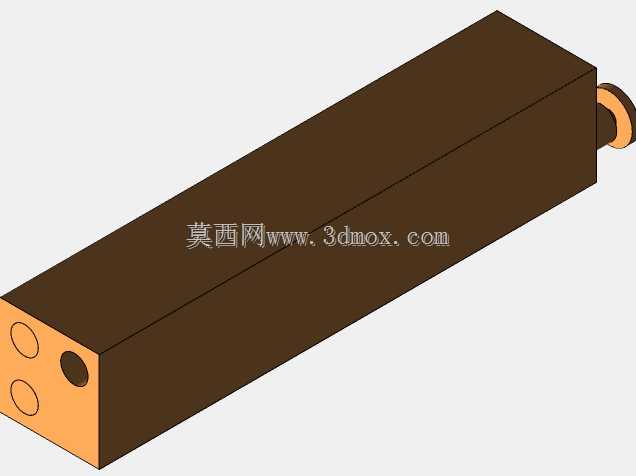

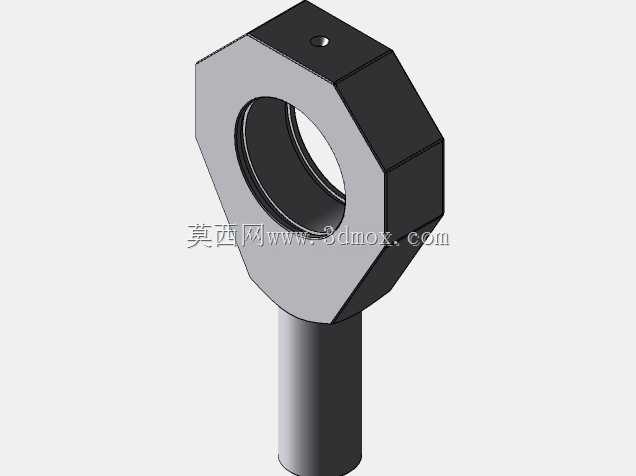

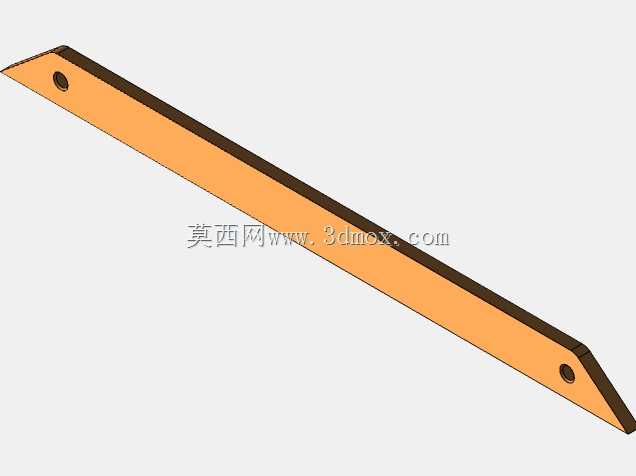

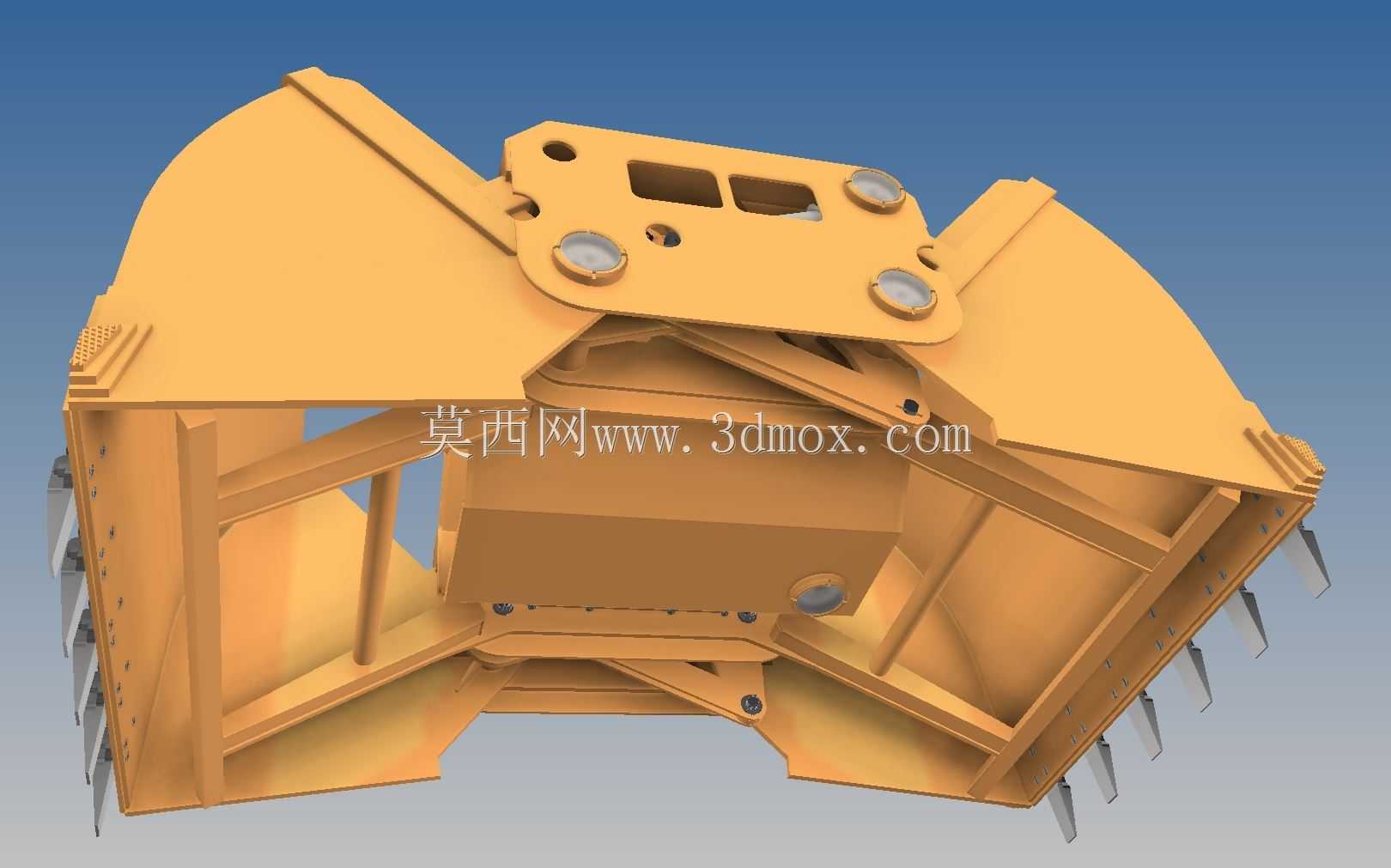

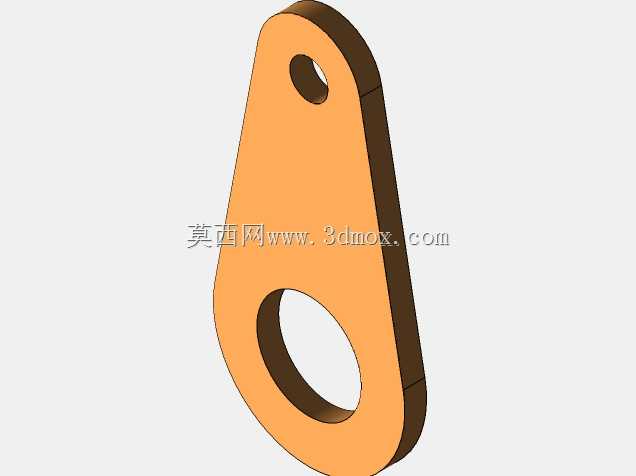

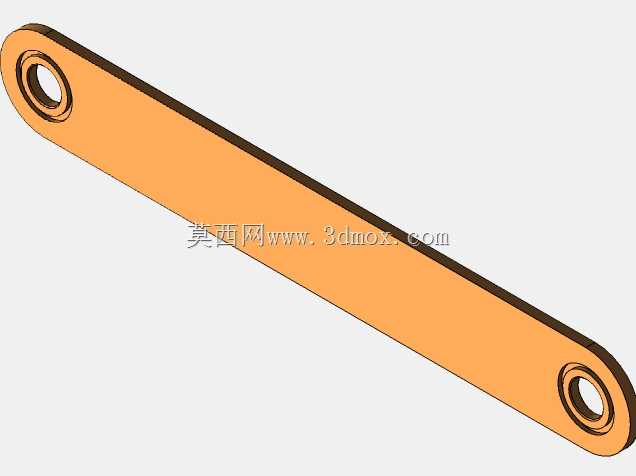

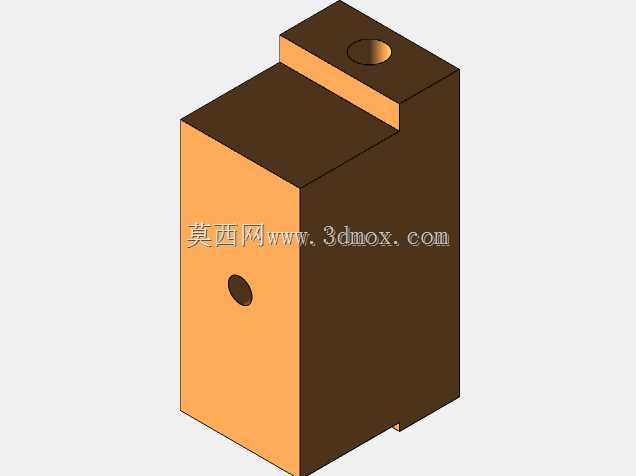

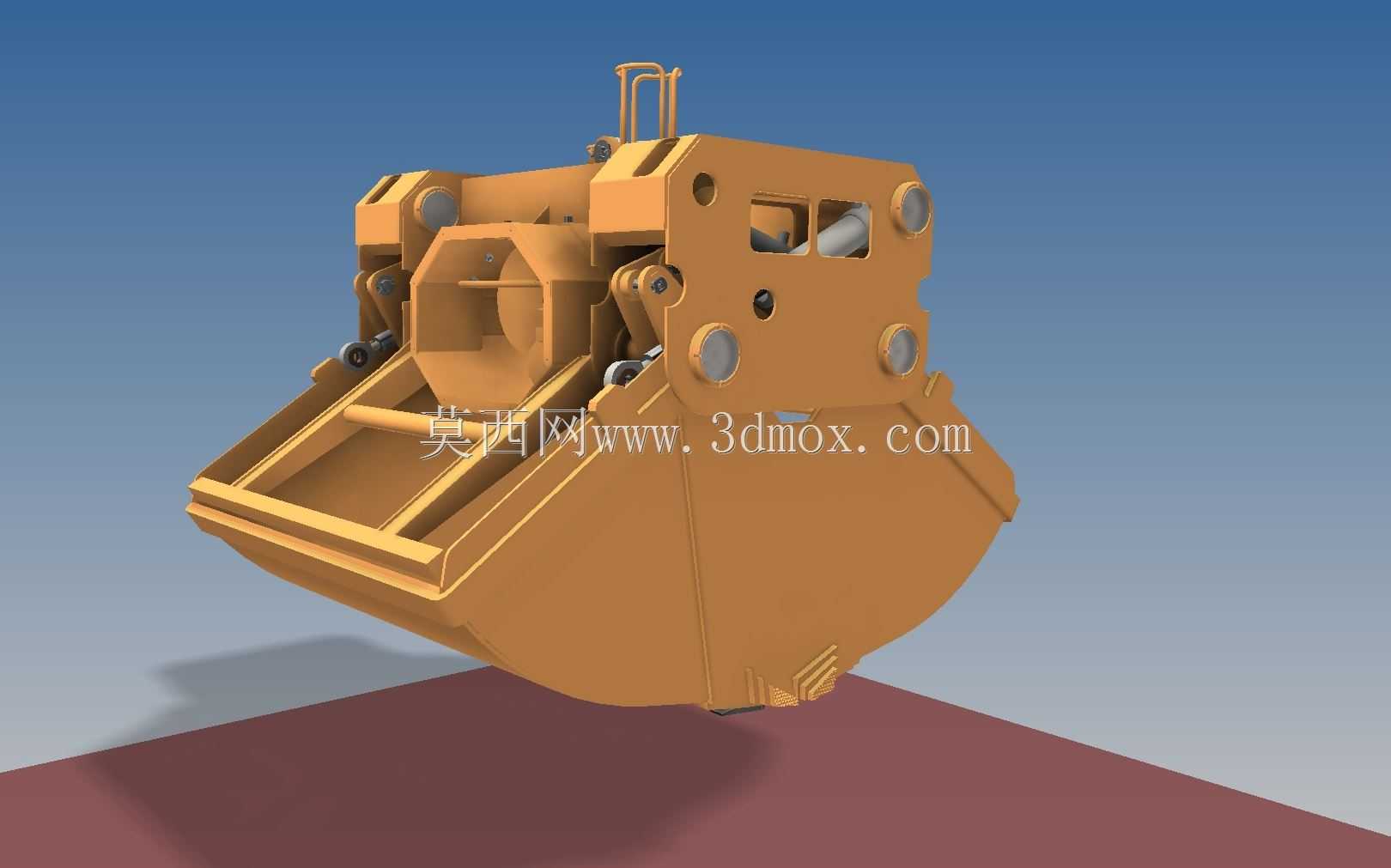

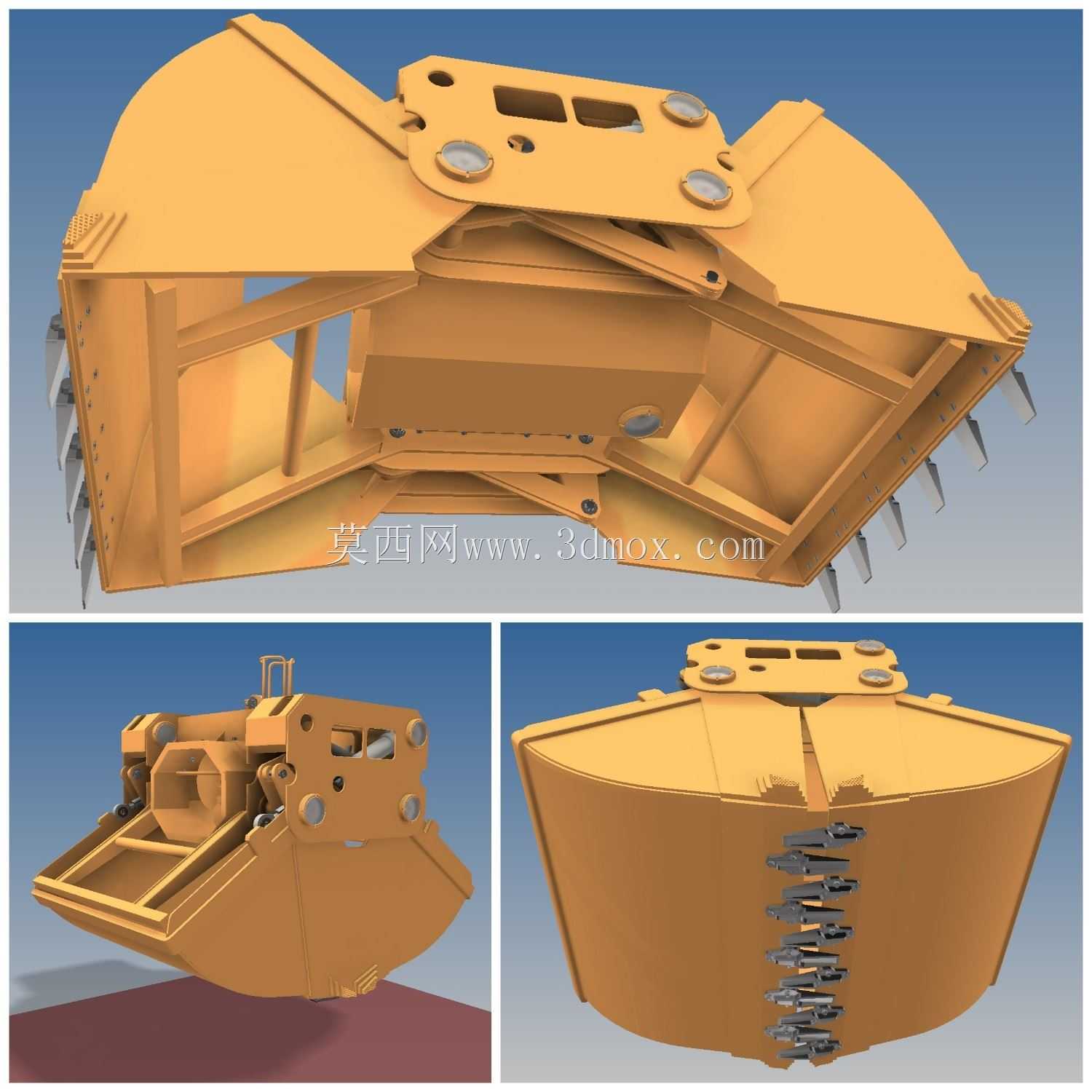

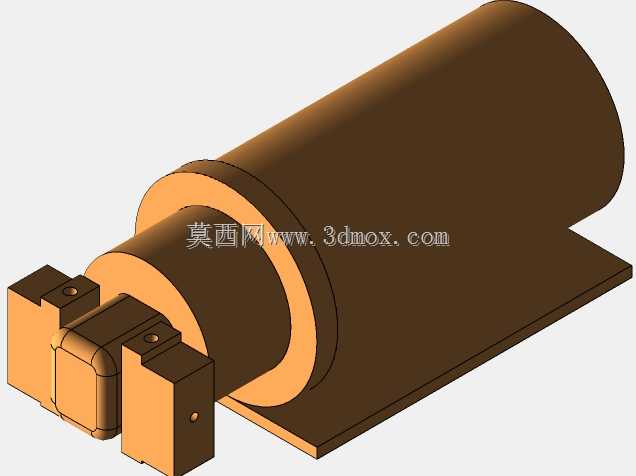

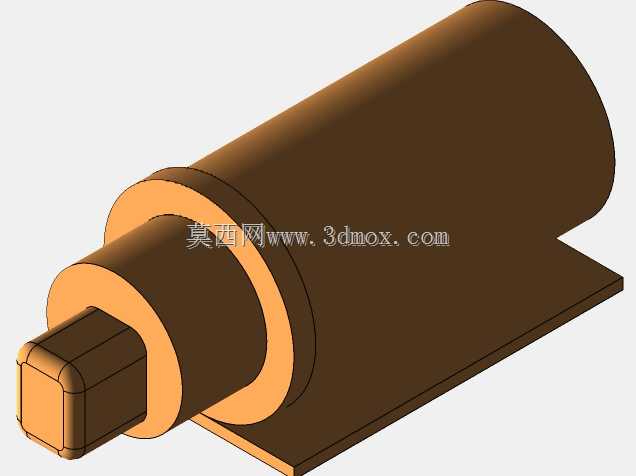

　　从结构设计逻辑来看，这款抓斗采用双颚瓣对开闭合的结构形式，上部铰点直接匹配桥式起重机的起升钢丝绳滑轮组安装接口，安装时不需要额外制作过渡连接架，铰点轴的直径、安装孔位间距完全适配常规5t-10t量级桥式起重机的吊具连接尺寸，整体安装边界控制在起重机小车的起升行程范围内，不会出现抓斗起升后与小车架底部防撞的问题。抓斗的开合依靠上横梁与下横梁之间的铰杆传动，当起升钢丝绳收紧上提上横梁时，两侧颚瓣通过铰杆的杠杆力实现闭合，抓取料堆内的散状原料，当钢丝绳放松下横梁下落时，颚瓣在自重作用下张开卸料，整个开合过程不需要额外配置液压或者电动动力单元，完全依靠机械结构与起重机起升机构的配合完成动作，结构可靠性远高于动力内置式抓斗，特别适合陶瓷厂区多粉尘、高湿度的作业环境，不会出现动力元件密封失效、线路受潮短路的故障。

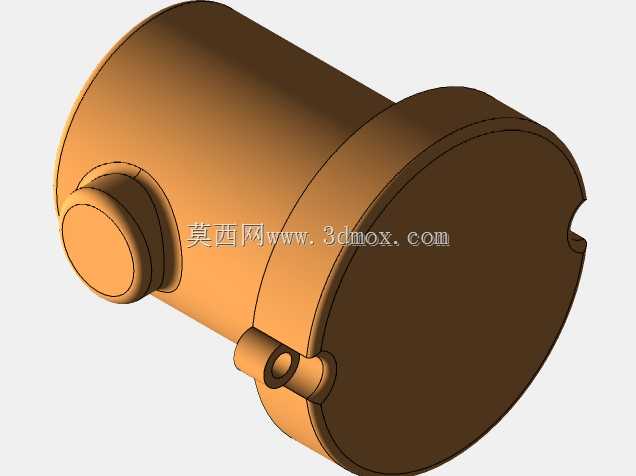

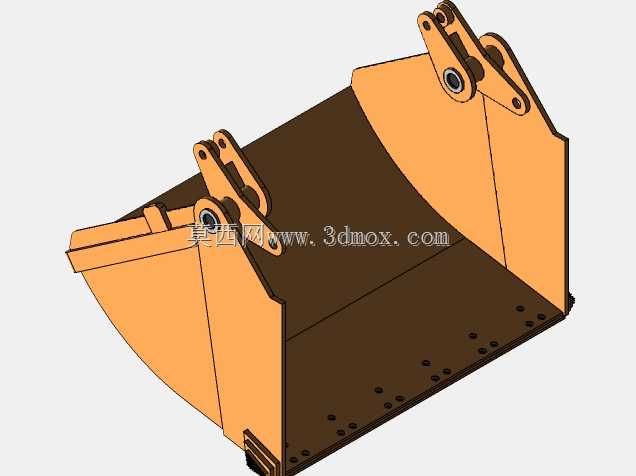

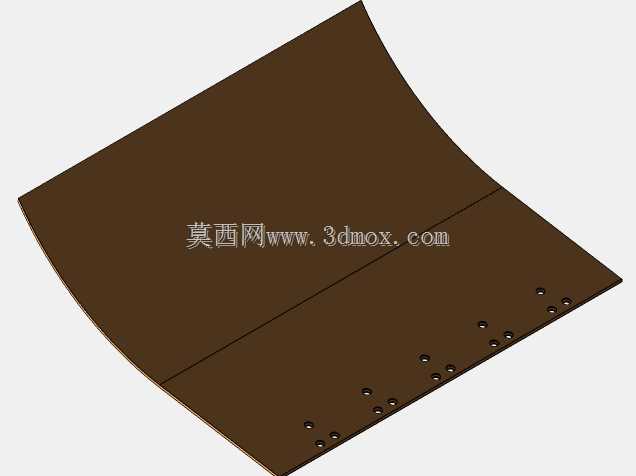

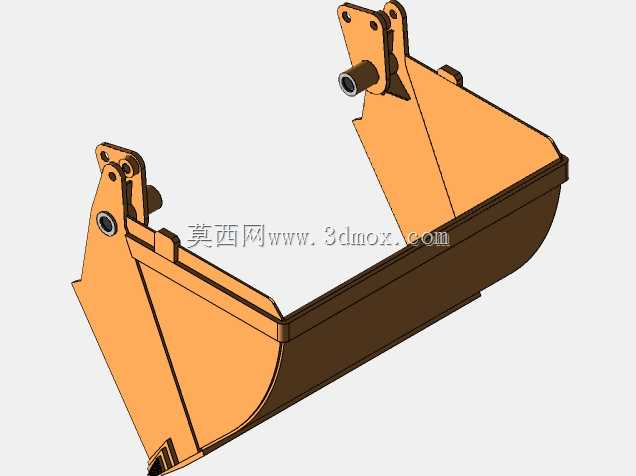

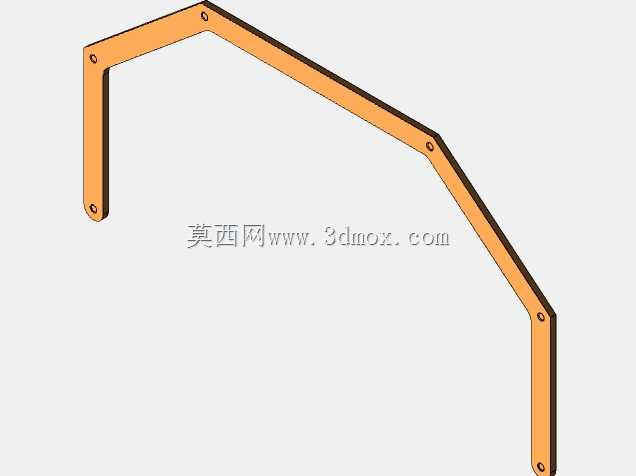

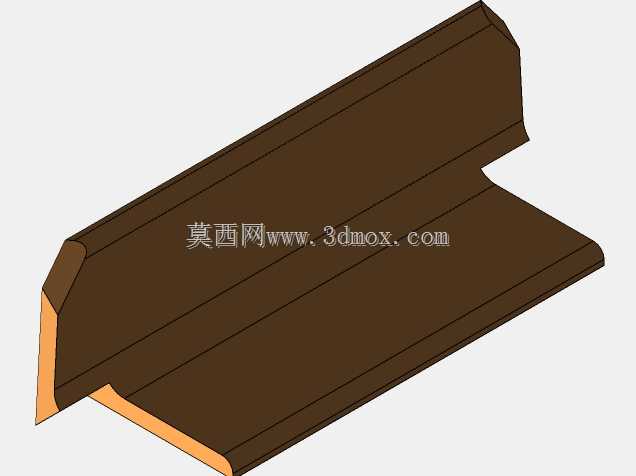

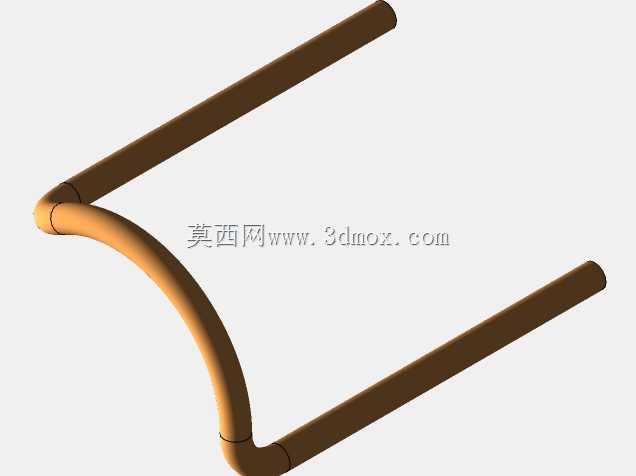

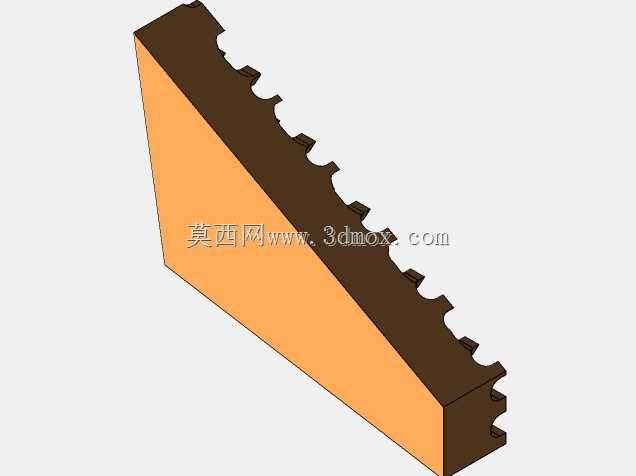

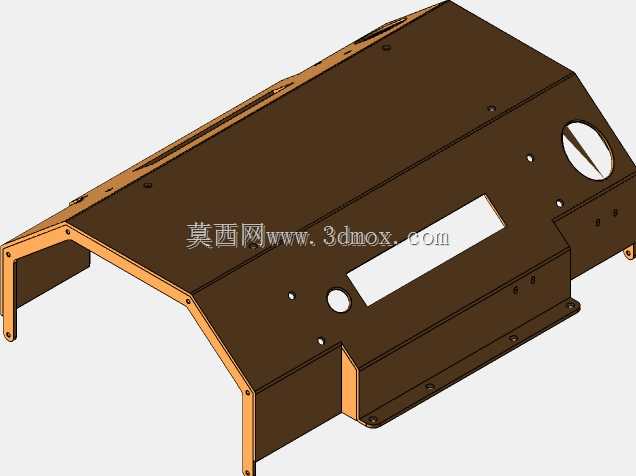

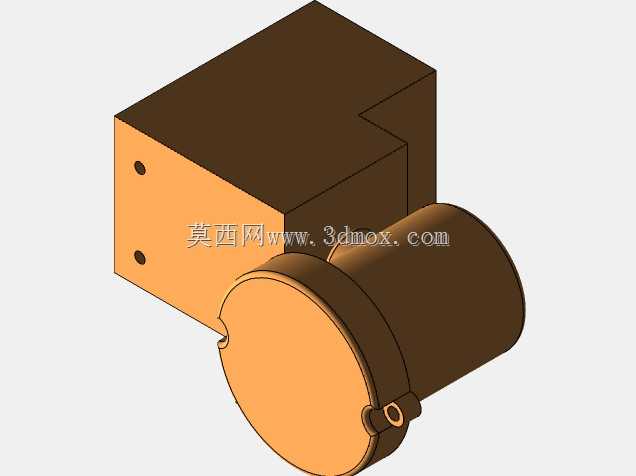

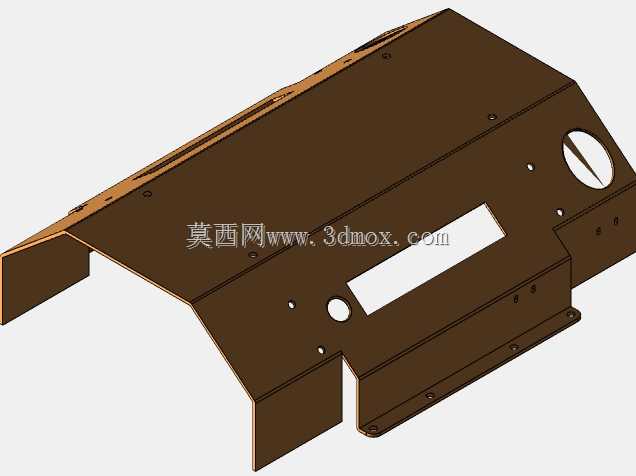

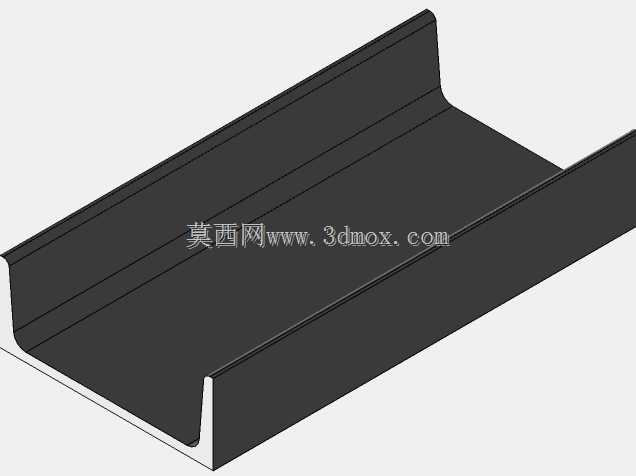

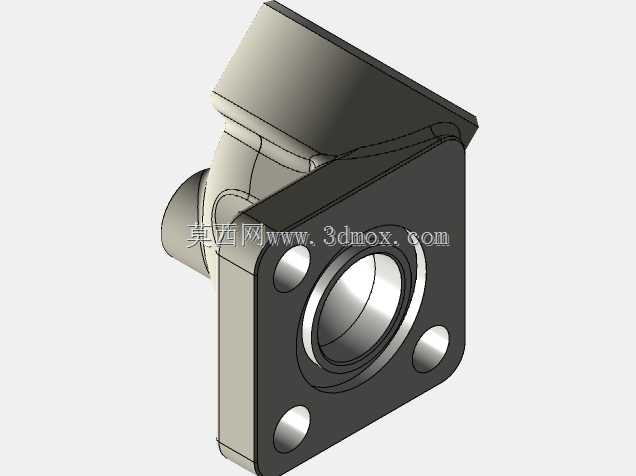

　　颚板的型腔设计做了针对性优化，型腔内壁的倾斜角度设置为55度，大于陶瓷粉粒物料的自然安息角，卸料时物料能够依靠自重完全滑出，不会出现粘料、积料的问题，避免每次作业后残留的物料在型腔内结块，影响后续抓取的容积效率。颚板外侧的加强筋采用交错布置的形式，既保证了整体结构的抗冲击强度——在抓取料堆底部压实的原料时，颚板承受的挤压力不会造成板材变形，又控制了抓斗的整体自重，不会过多占用桥式起重机的额定起重量，保证单次抓取的有效载荷能够达到设计值。抓斗上部的滑轮组设置了防尘护罩，能够阻挡陶瓷原料的粉尘进入滑轮轴承位置，延长轴承的润滑维护周期，护罩采用快拆式结构，日常加注润滑脂时不需要完全拆解护罩，只需要打开护罩上的预留注油口盖板就能完成保养作业。

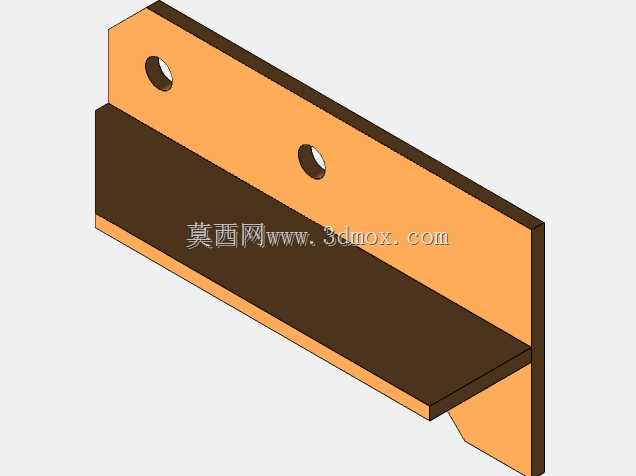

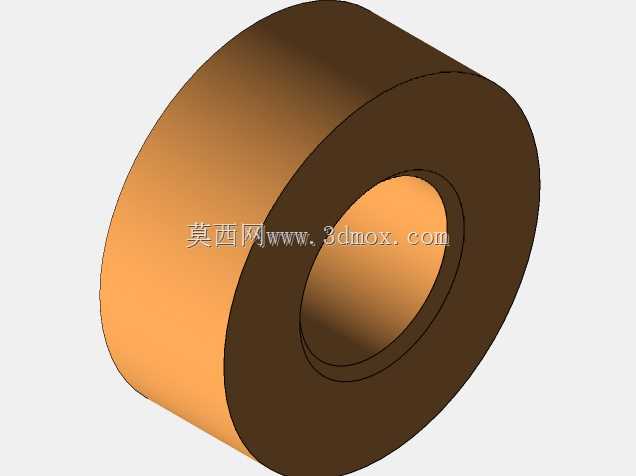

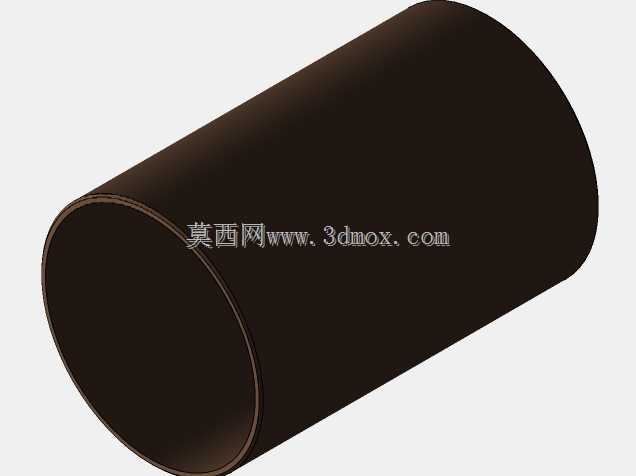

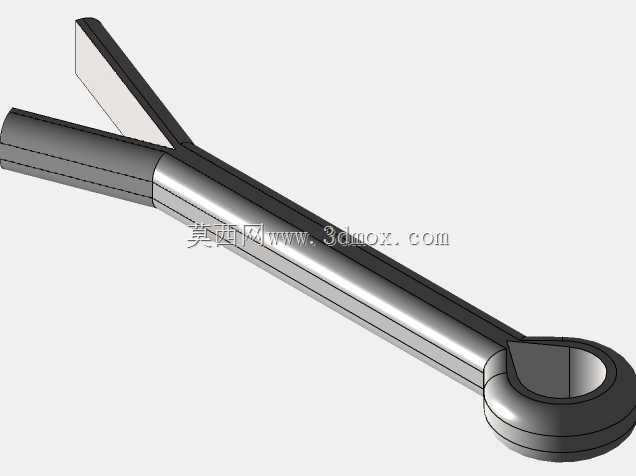

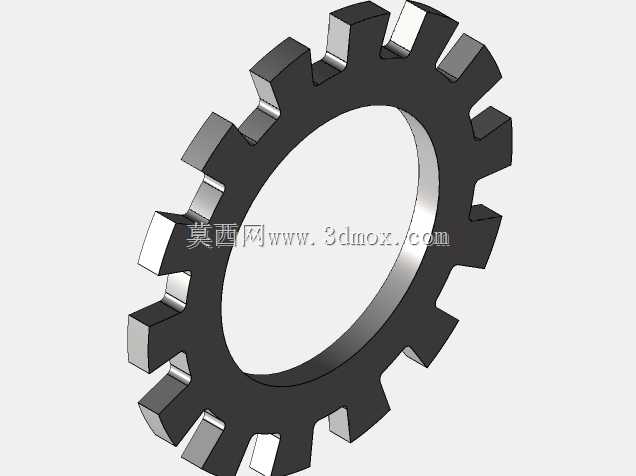

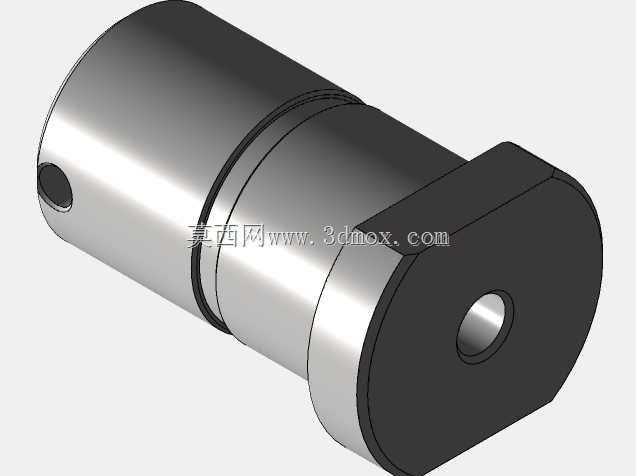

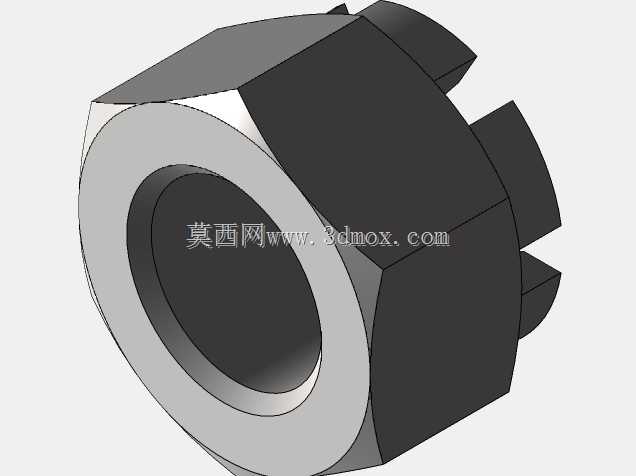

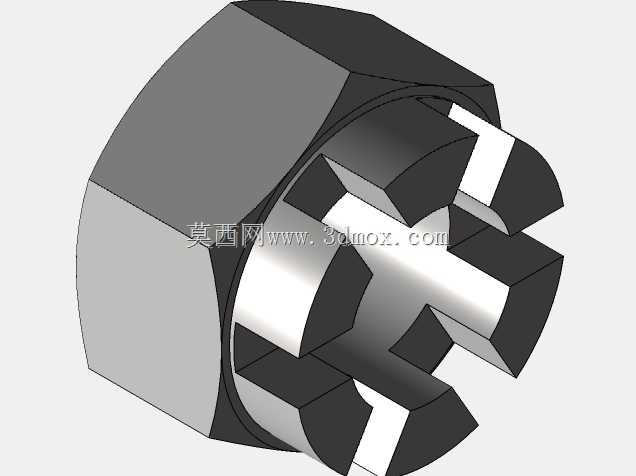

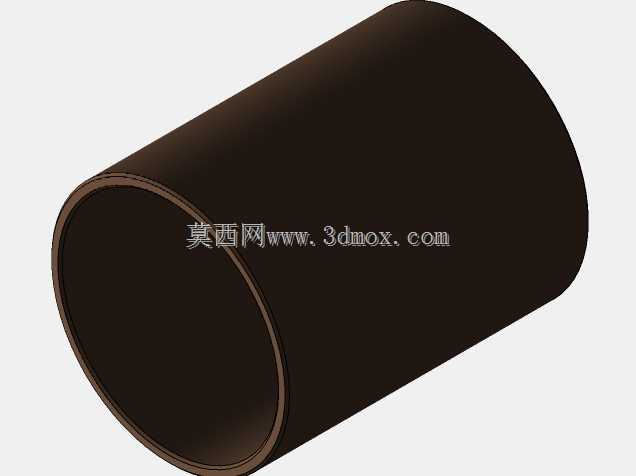

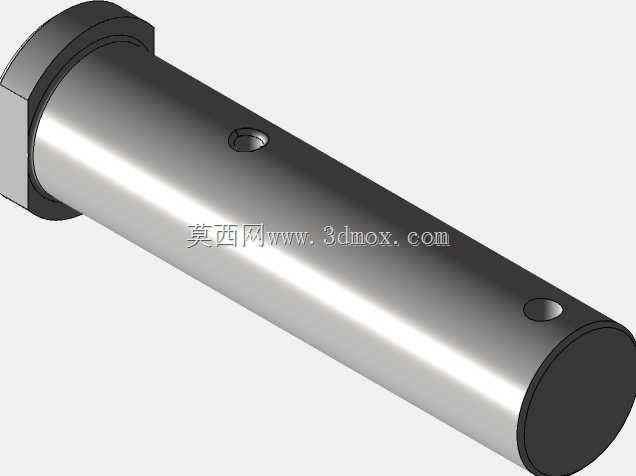

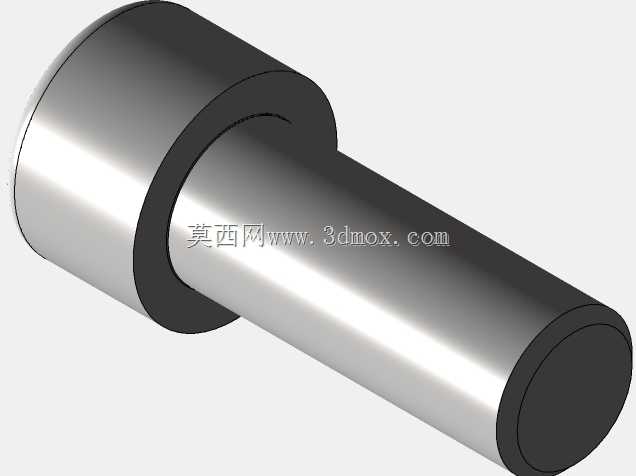

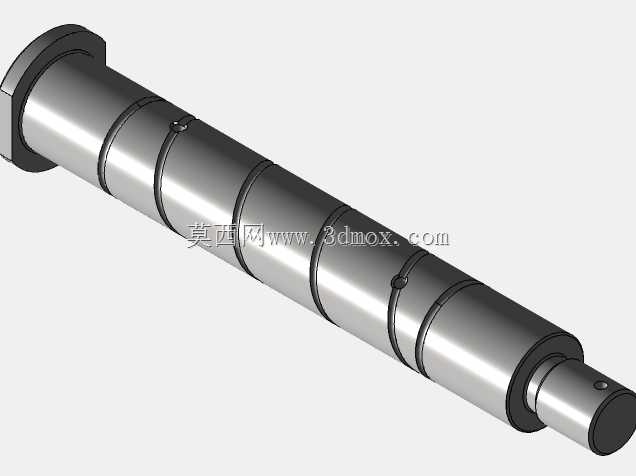

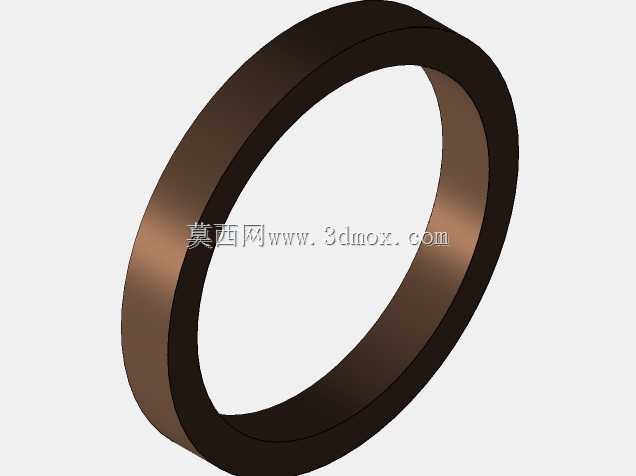

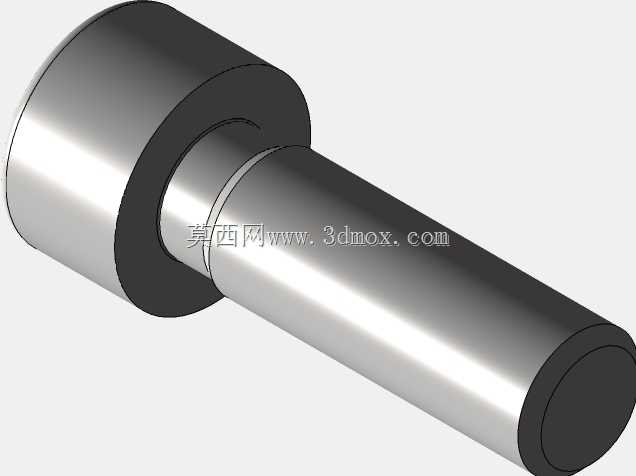

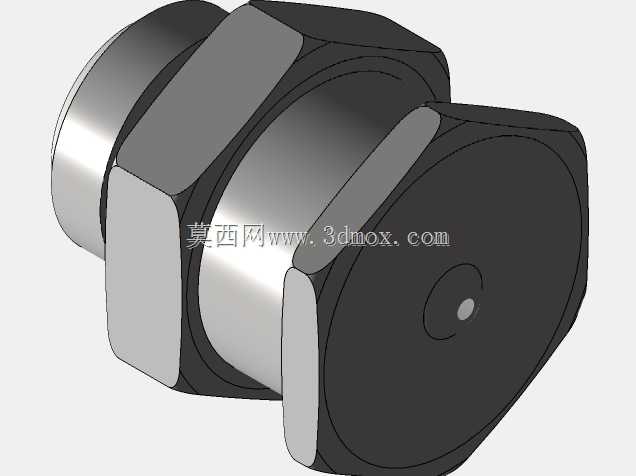

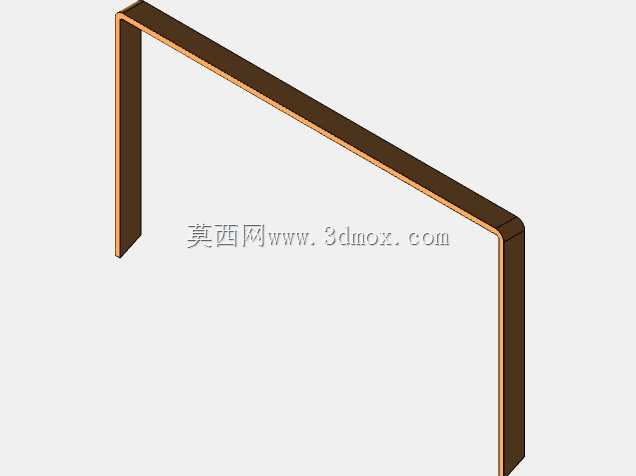

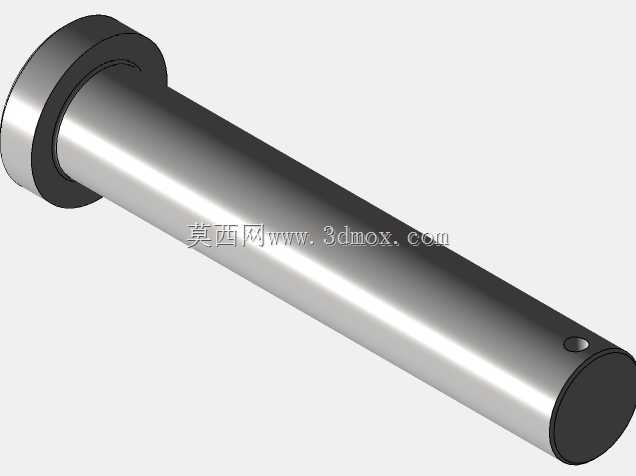

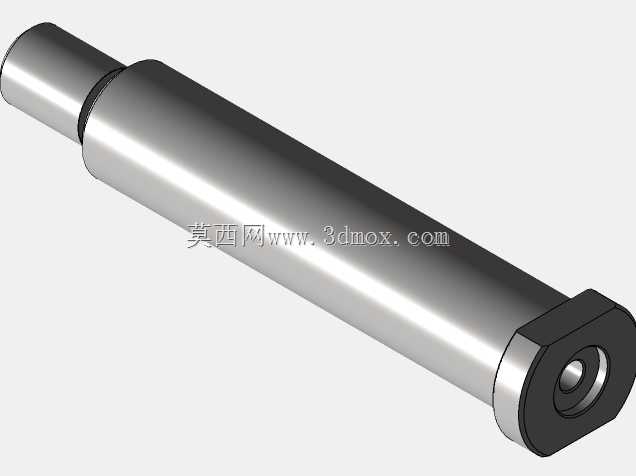

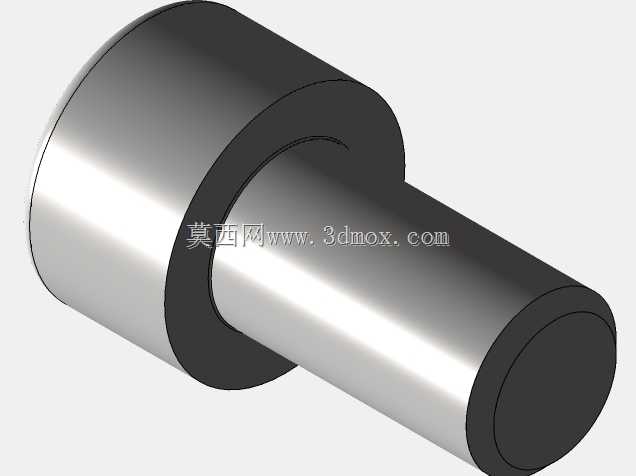

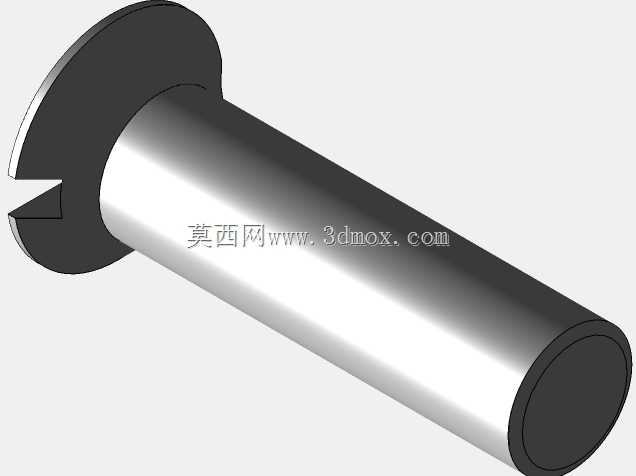

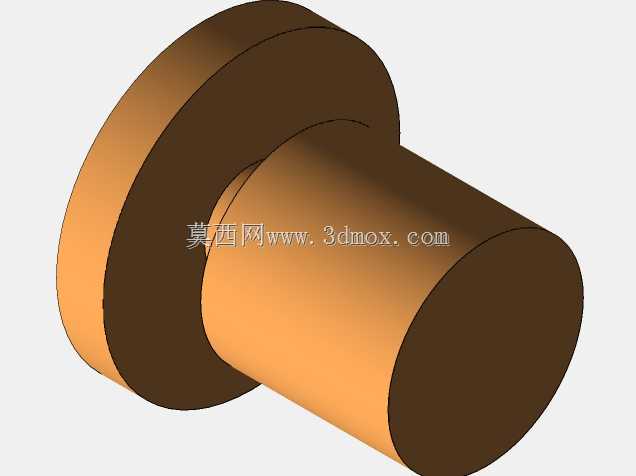

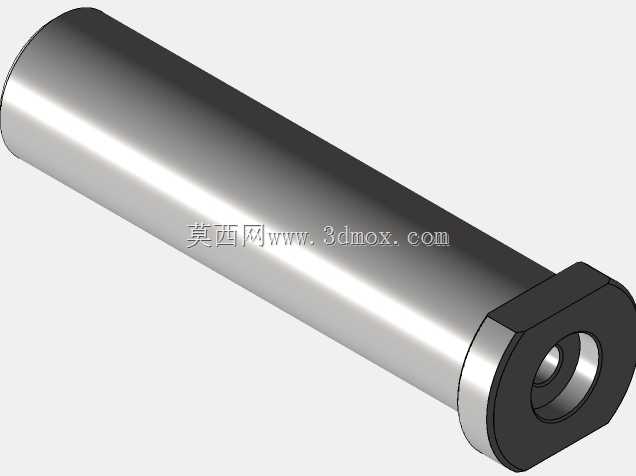

　　在实际作业的适配性上，这款抓斗的闭合后边缘间隙控制在3mm以内，抓取粉状陶瓷原料时不会出现细料从缝隙漏撒的问题，避免转运过程中物料撒落造成的车间地面清理负担，也减少原料的浪费。颚板的侧部设置了挡料侧板，侧板与颚板主体采用焊接后整体加工的连接形式，不存在装配间隙，抓取物料时不会出现侧边漏料的情况。所有铰点位置都配置了耐磨铜套，铜套表面设计了螺旋油槽，润滑脂能够在铰点转动时均匀分布在接触面，降低铰点轴与铜套的磨损速度，铜套采用过盈配合装配在铰点孔内，更换时只需要用压力机压出旧铜套再压入新件即可，维护难度很低。

　　从安装尺寸的匹配性来说，抓斗全开状态下的最大宽度控制在2.2米以内，能够适配陶瓷厂区常见的3米间距原料料仓口的卸料作业，不会出现抓斗张开后卡滞在料仓口边缘的问题；闭合状态下的整体高度控制在1.8米，加上起重机起升钢丝绳的最小安全距离，能够满足常规6米层高原料车间的起升高度要求，不需要对现有厂房的起重机轨道高度做改造就能直接配套使用。抓斗的自重分配做了平衡优化，下横梁的重量占整体自重的35%，保证颚瓣张开时的下压力足够，能够顺利插入压实的原料堆内部，不会出现抓斗浮在料堆表面、抓取量不足的问题，同时整体重心与上部吊点的中心线完全重合，起吊过程中不会出现偏摆、打转的情况，降低作业过程中碰撞车间立柱、料仓壁的风险。
