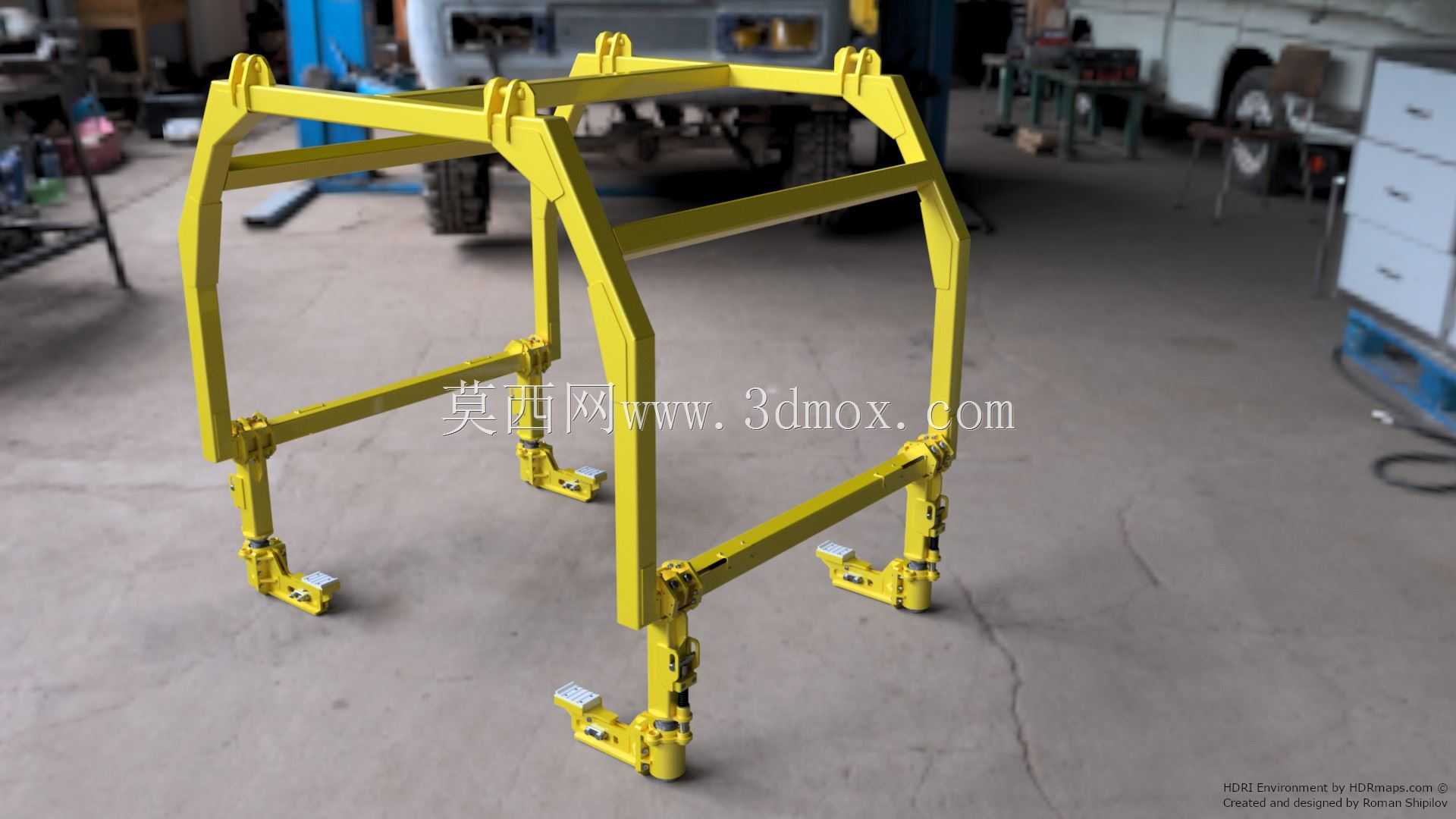

这套吊架结构主要配套高架车体运输车(VBC)使用,作业场景集中在整车装配车间的车体转运工位、维修车间的车身举升移位环节,需要和带4点搬运绳索吊索的下悬式起重机配合完成作业,区别于通用起重吊具,它的定位是专门针对高架类车身结构的定制化承载工装,避免通用吊具起吊时挤压车身覆盖件、拉扯管线支架的问题。从功能特性来看,吊架臂设置了弹簧加载锁止机构,可在90度范围内锁定3个固定作业位置,分别对应车身落位低位、转运中位、举升高位的姿态需求,锁止机构的弹簧预紧力经过匹配,作业人员扳动解锁拨杆即可切换档位,松手后自动卡入定位槽,不会在转运过程中因为路面颠簸、起重机启停惯性出现档位滑脱的问题。底部的四个支脚是和车身底部的定位孔直接配合的连接端,
每个支脚都设置了可调高度的螺纹调节段,适配不同批次车身的制造公差,支脚端部的卡爪采用包胶处理,接触车身的位置不会划伤底盘电泳层,卡爪的开合角度和车身底部的吊装凸台尺寸完全匹配,挂装后不需要额外捆绑固定,依靠卡爪的自锁角度就能保证起吊过程中车身不会脱落。设计过程中优先考虑了作业边界的适配性,整体框架采用矩形钢管拼焊成型,主受力臂的截面尺寸经过抗弯校核,满载起吊时的最大挠度控制在千分之二以内,不会因为框架变形导致支脚定位偏移。整体的安装边界完全适配常规下悬式起重机的吊钩连接尺寸,顶部的两个吊耳间距和起重机的4点吊索挂点间距一一对应,不需要额外加装过渡连接件就能直接挂装使用,吊耳的孔位做了镶套处理,
避免长期反复挂装磨损吊耳孔导致配合间隙过大。外形尺寸方面,框架的内净空尺寸比常规高架车身的最大外宽大出120mm的安全间隙,起吊后车身和吊架主臂之间不会发生刮碰,四个支脚的展开范围覆盖了常见高架车身的吊装点分布区间,不需要调整支脚位置就能适配同平台不同配置的车身吊装需求。结构设计上采用了对称式布局,整体重心和起吊中心完全重合,起吊后车身不会出现倾斜偏移,转运过程中不需要额外调整吊点位置就能保持水平姿态。主臂和横梁的连接位置采用了加强筋板补强,焊接位置都做了去应力处理,长期满载作业不会出现焊缝开裂的问题。锁止机构的档位定位槽设置在主臂的铰接位置,每个档位的定位角度经过现场作业反复验证,低位时支脚外摆方便工作人员对准车身吊装孔,

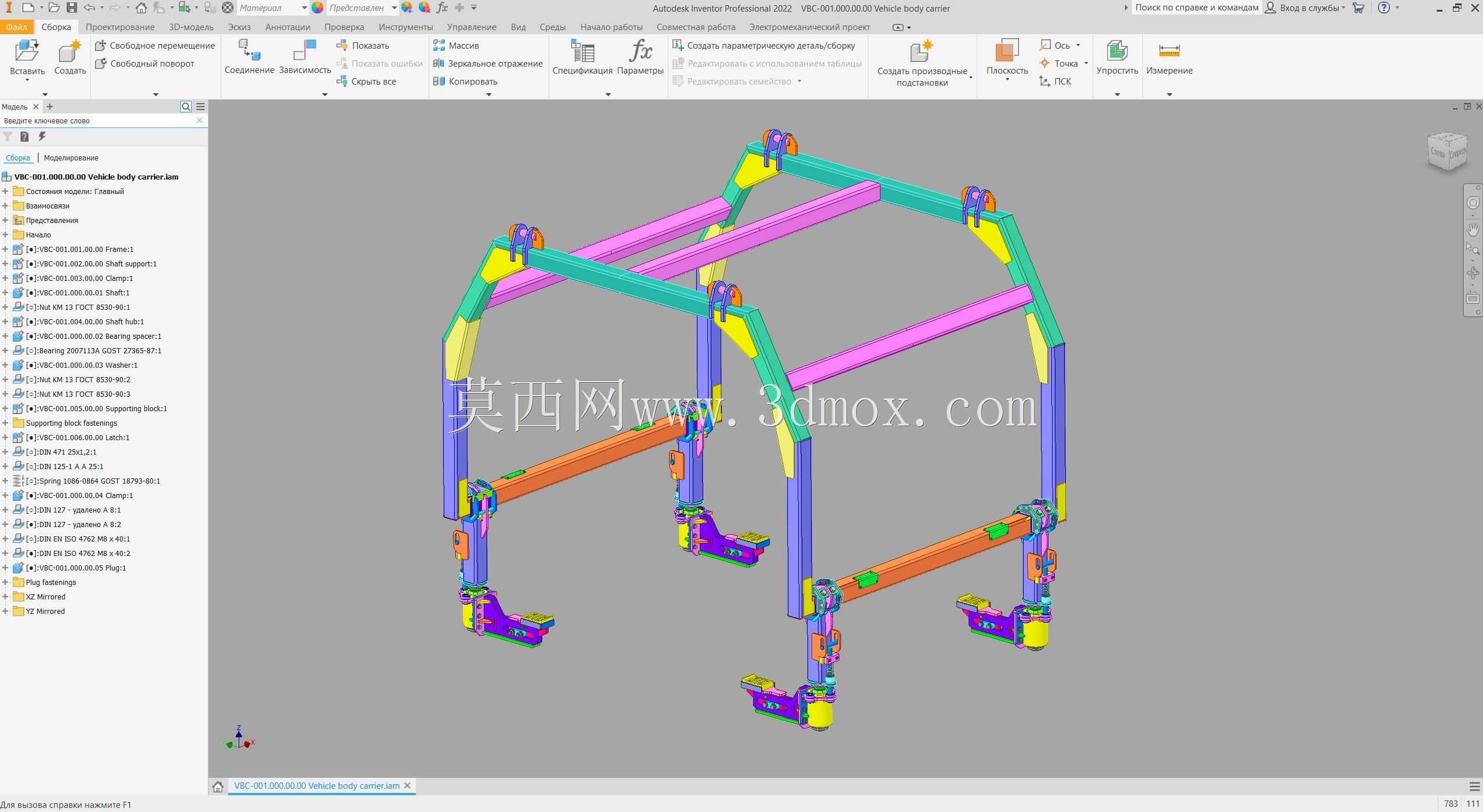

中位时支脚收拢保证转运过程中不会碰到通道两侧的设备,高位时支脚竖直保证车身举升到装配工位后能精准落位到工装支架上。这套结构在建模时采用自顶向下的设计思路,先确定整体的起吊中心和重心匹配关系,再拆分各个铰接部件、锁止部件、支脚部件的尺寸,每个活动部件的运动间隙都留足了润滑和磨损余量,铰接轴采用耐磨材质,长期转动也不会出现松旷问题。实际作业中,这套吊架相比通用吊具能减少40%的车身挂装时间,同时完全避免了吊具刮伤车身的问题,弹簧锁止的结构不需要额外插入定位销,作业人员单人就能完成档位切换和挂装操作,不需要额外辅助人员配合,在整车装配线的车体转序、维修车间的车身拆解移位场景下都能适配。支脚的调节段设置了刻度标识,调整高度时可以直接参照刻度快速对齐四个支脚的高度,不需要反复测量水平,进一步提升作业效率。框架表面采用黄色烤漆处理,和车间内其他起重工装的颜色标识统一,作业时辨识度高,避免现场人员误碰。
