12V75W帕尔贴空气冷却散热组件结构

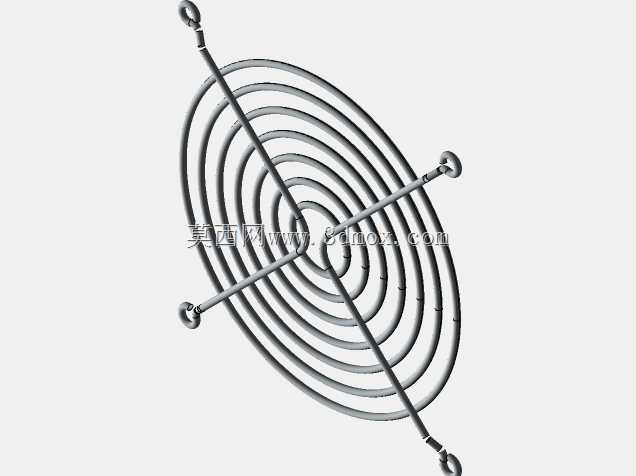

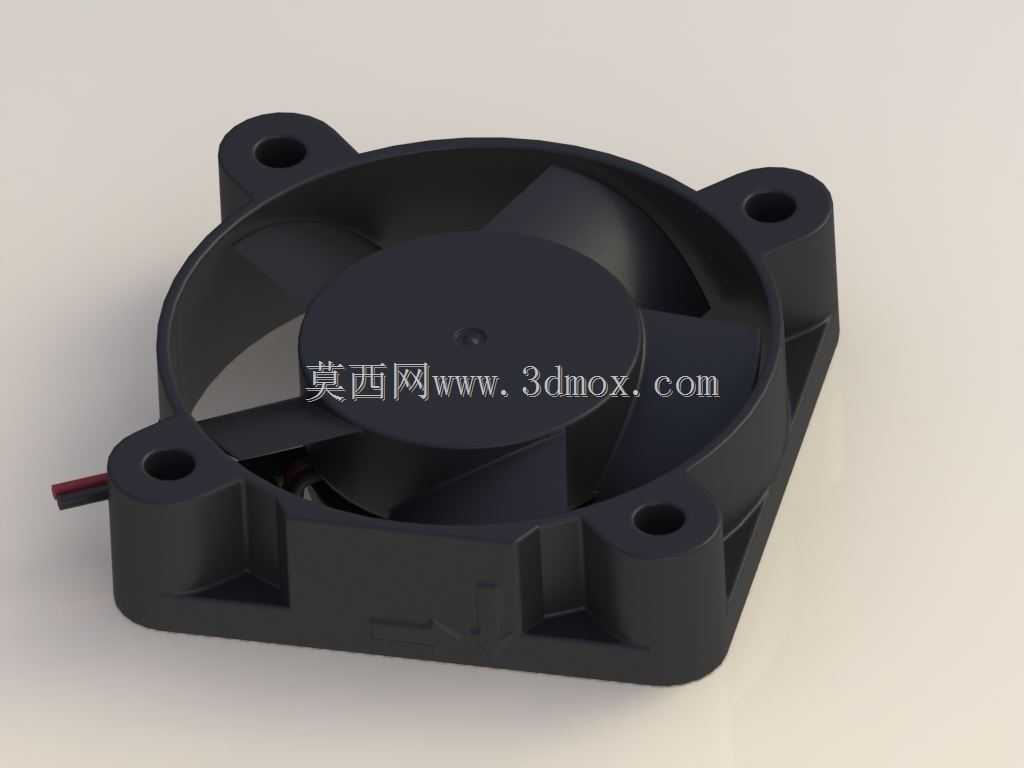

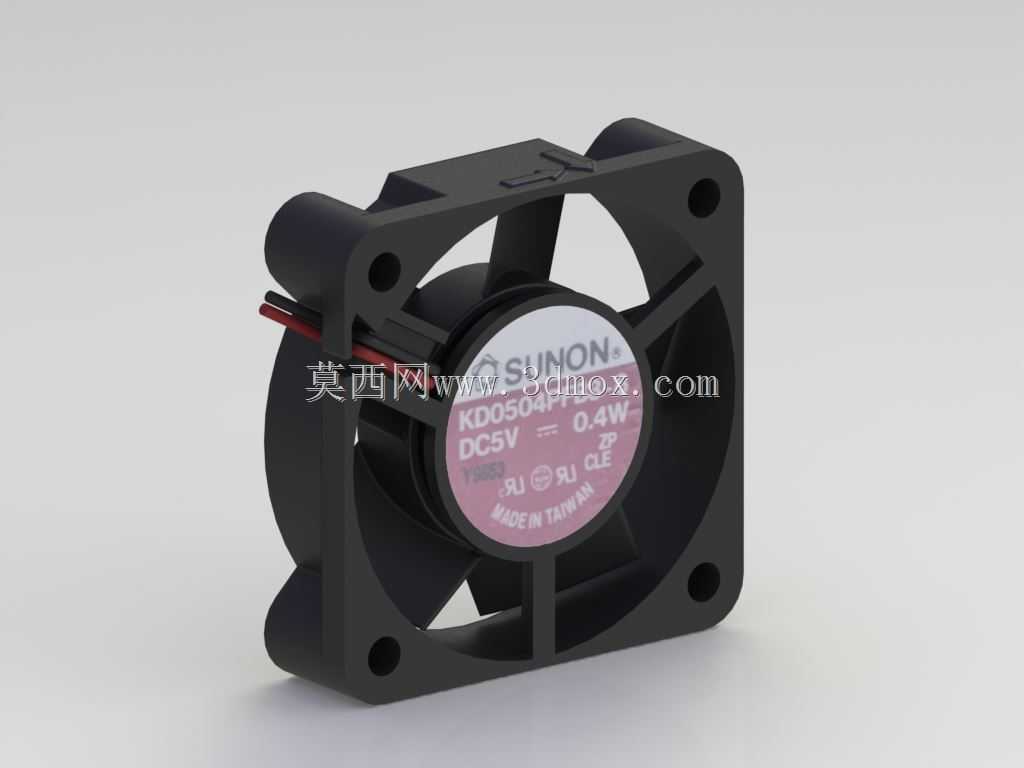

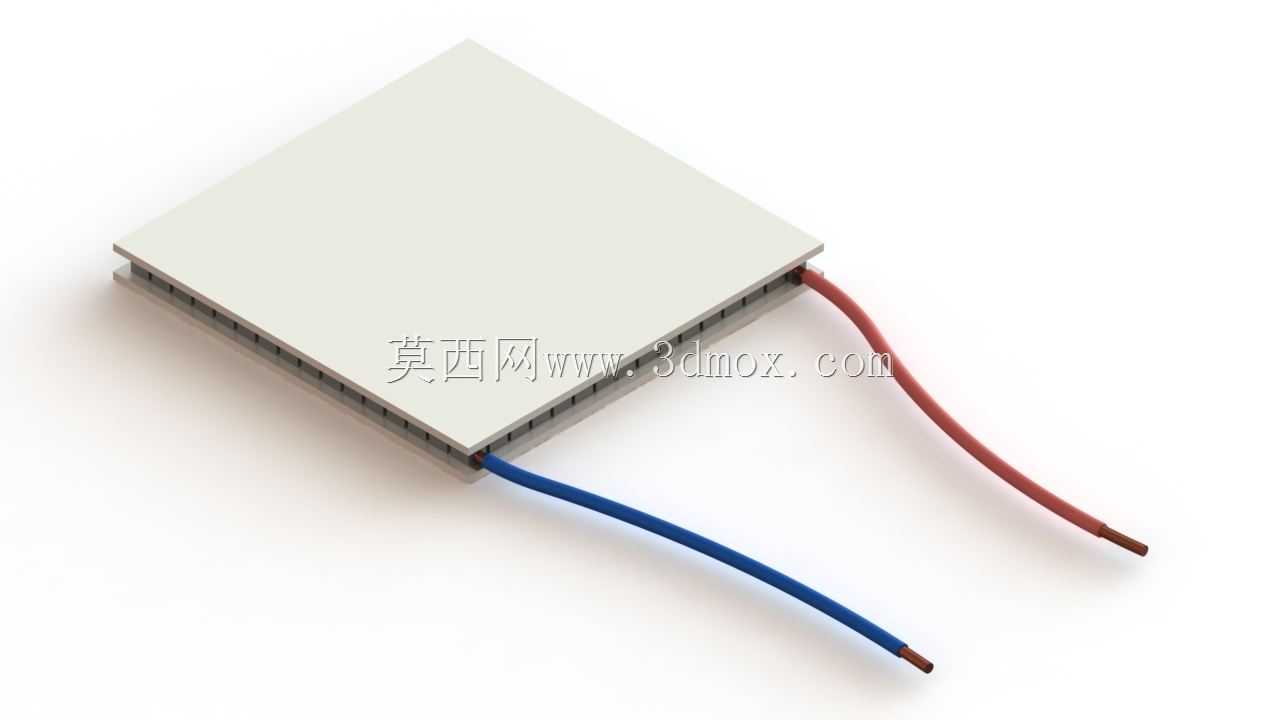

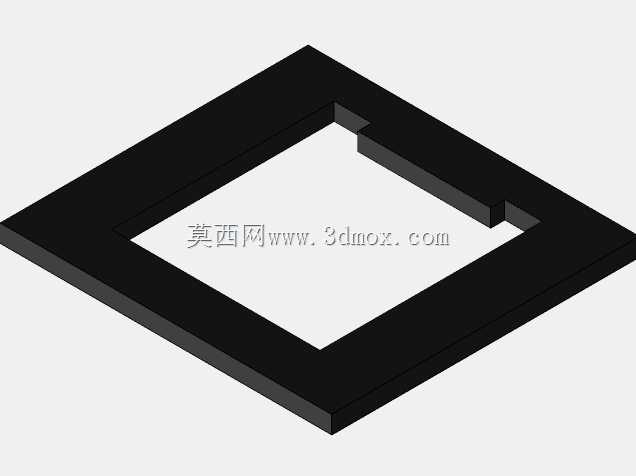

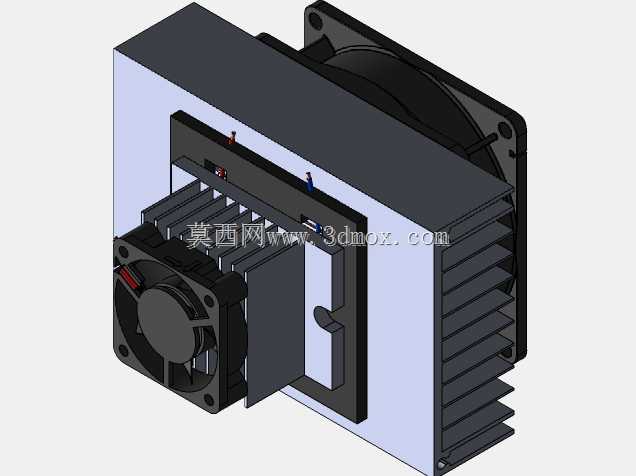

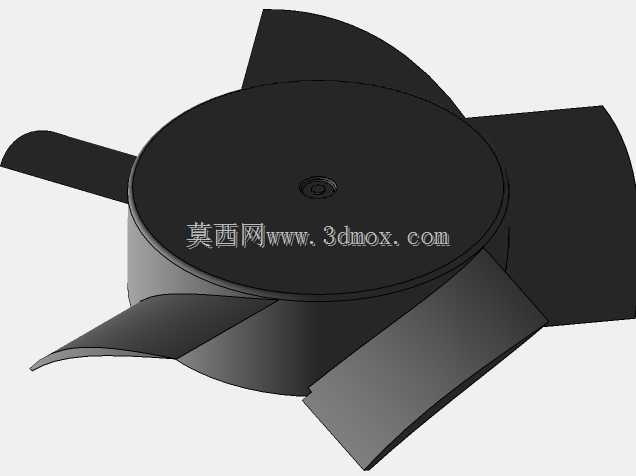

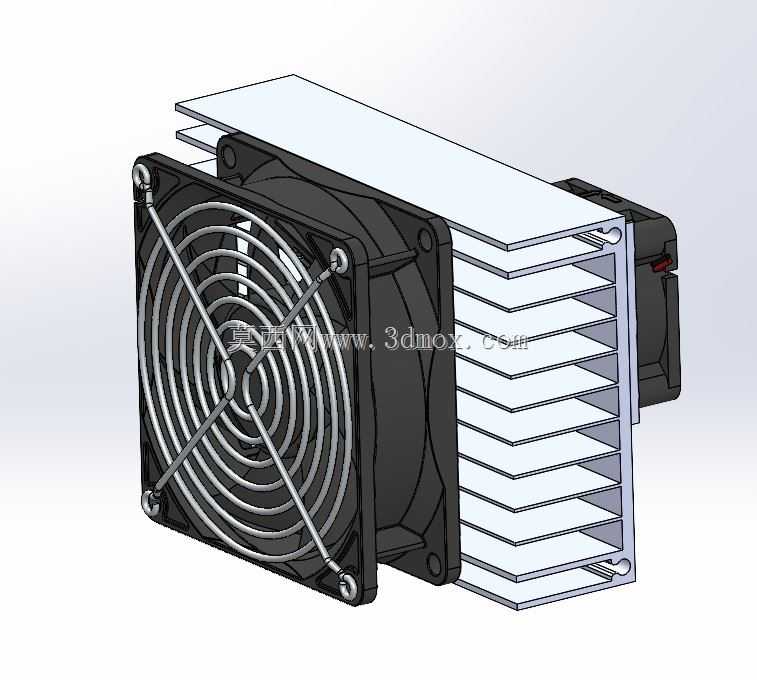

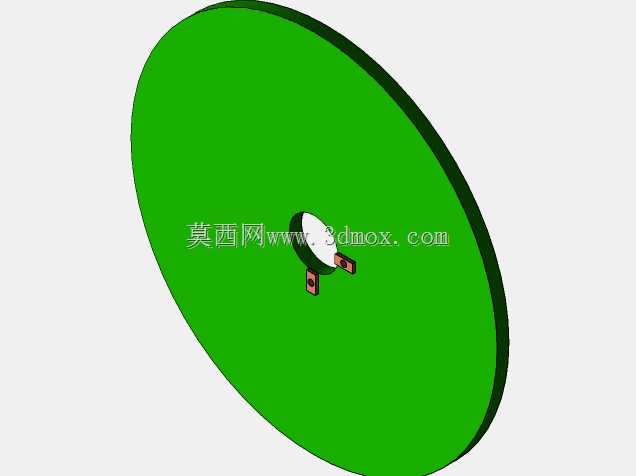

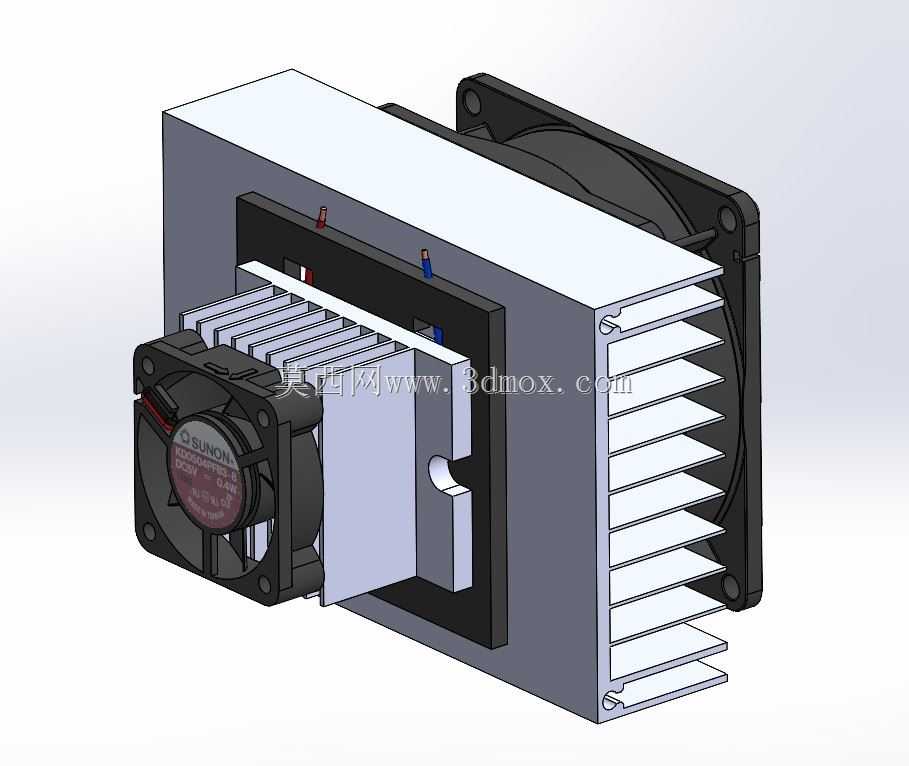

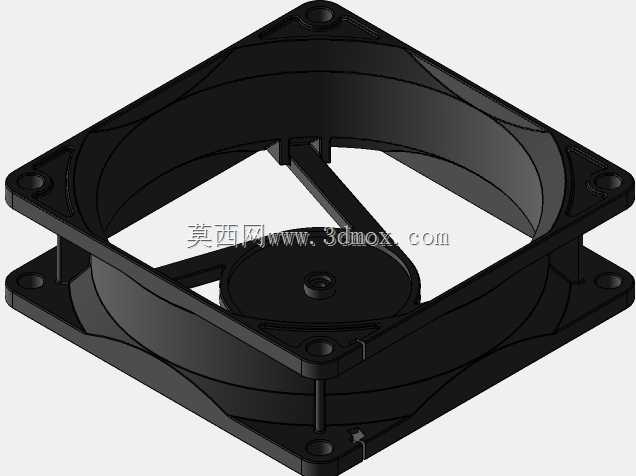

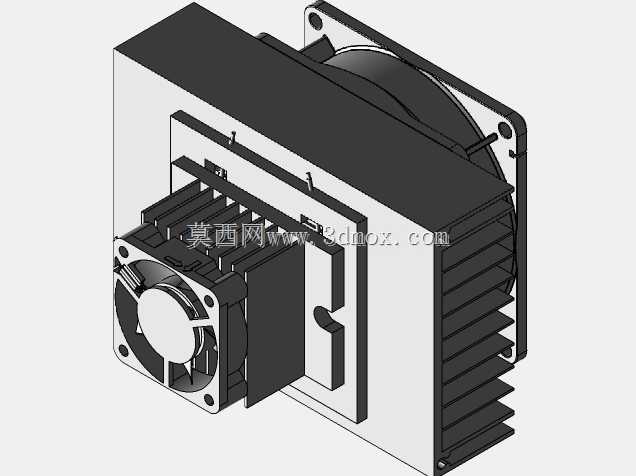

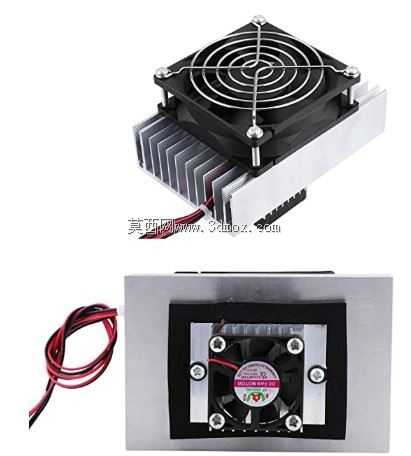

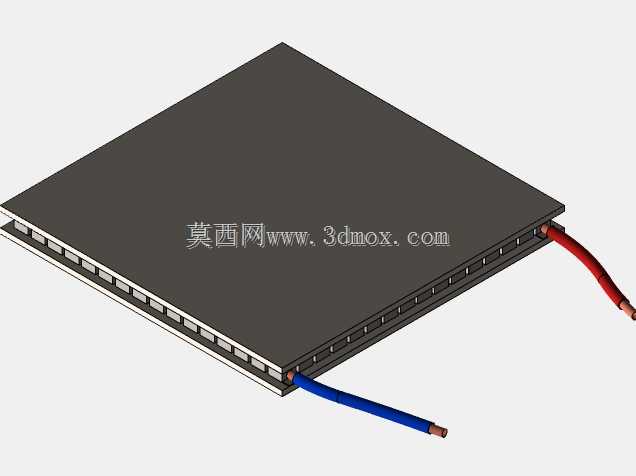

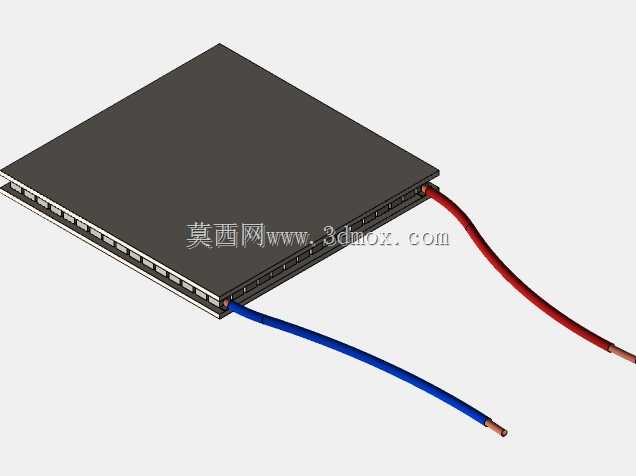

　　这套热电制冷散热组件的核心应用场景覆盖小型恒温腔体控温、电子设备局部散热、实验台小范围精准温控、小型车载制冷单元等对安装空间有严格限制的场景，区别于传统压缩机制冷单元，该组件无需复杂的管路布设与冷媒充注流程，仅需直流供电即可实现冷面的持续制冷输出，在小功率温控场景下的部署灵活性远高于传统制冷方案。从结构组成来看，整套组件集成了两片TEC1-12706规格的热电制冷片、双侧铝制挤压散热鳍片组、两个轴流散热风扇以及对应的冷热端导冷结构，所有元件的额定工作电压统一为12V直流，单路工作电流6A时可实现单制冷片75W的制冷功率输出，整体结构采用层叠式装配逻辑，冷端导冷块直接与制冷片冷面贴合，热端则通过高平整度的铝制基板与制冷片热面接触，

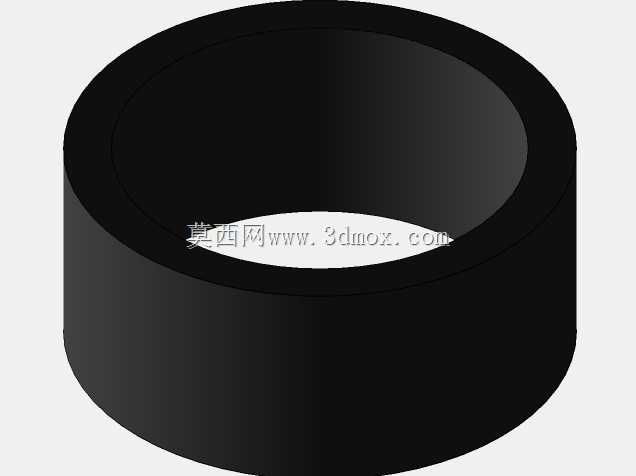

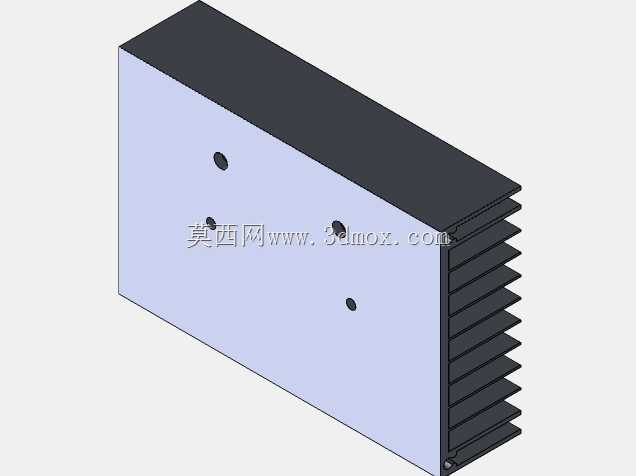

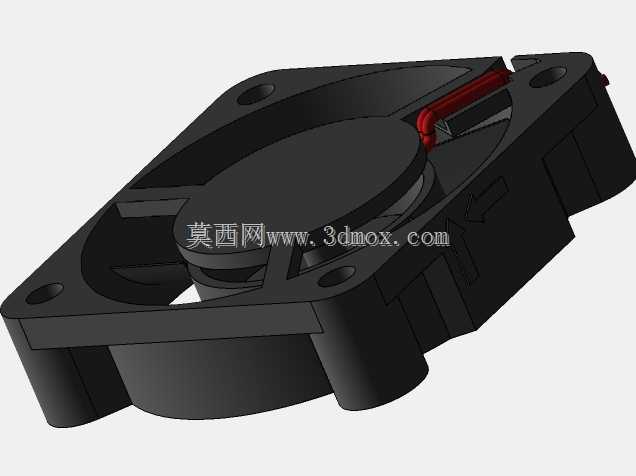

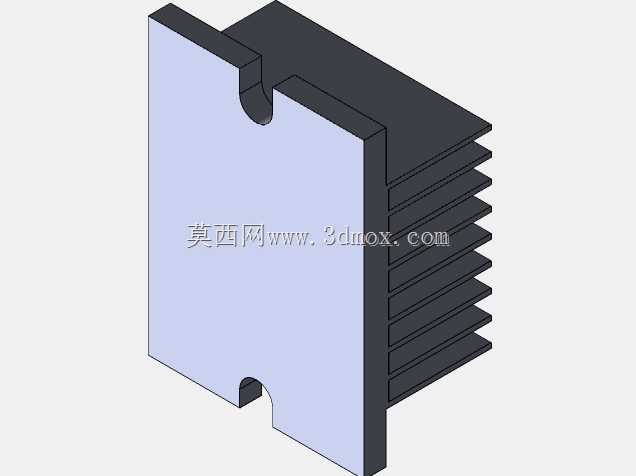

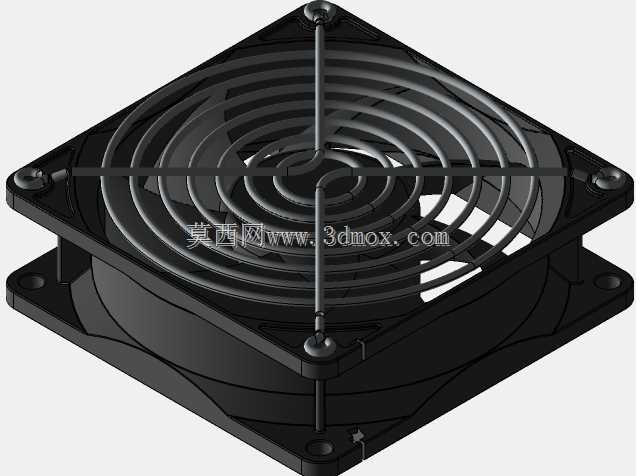

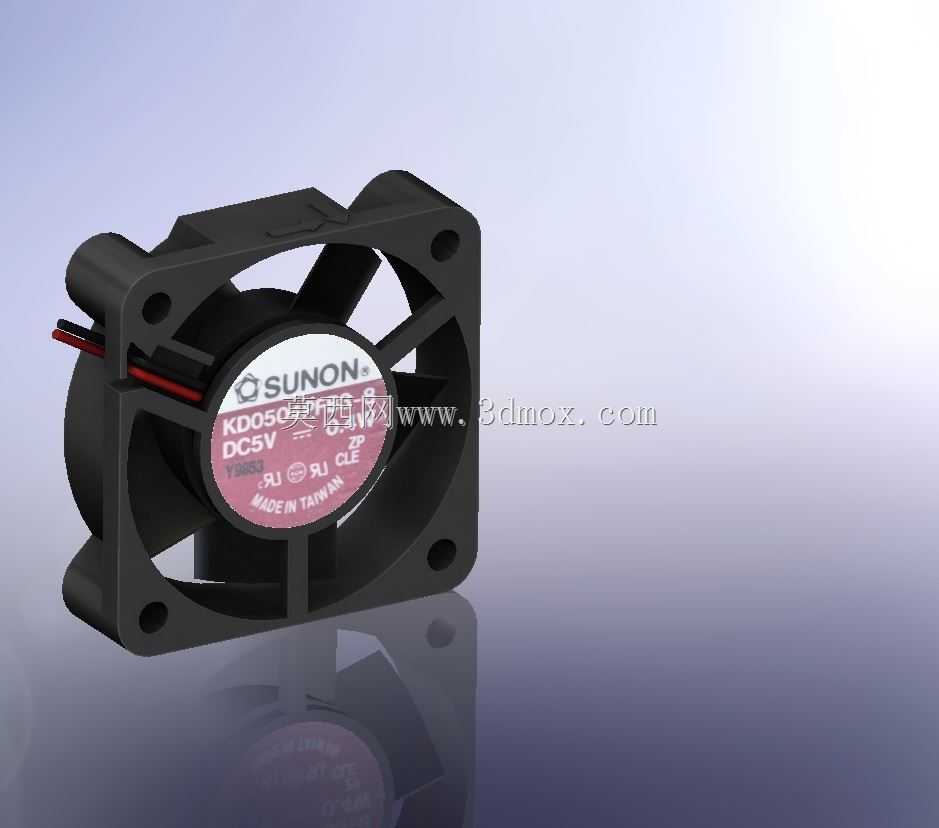

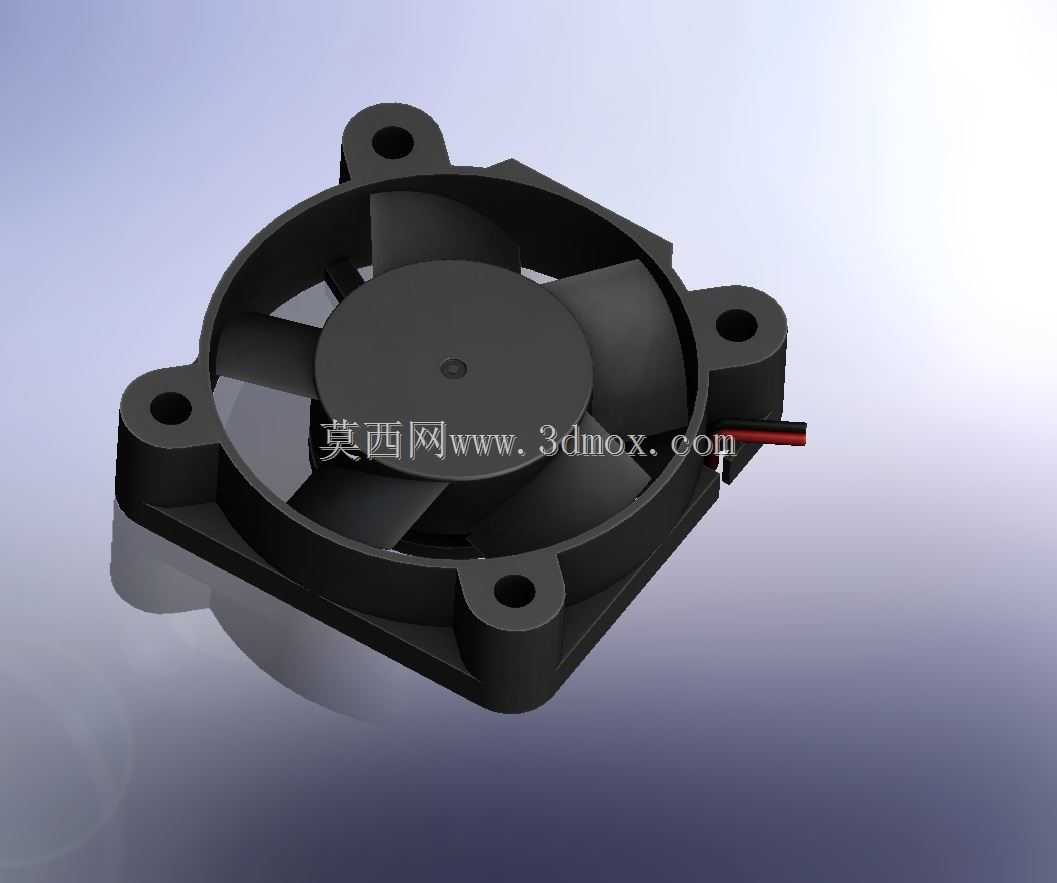

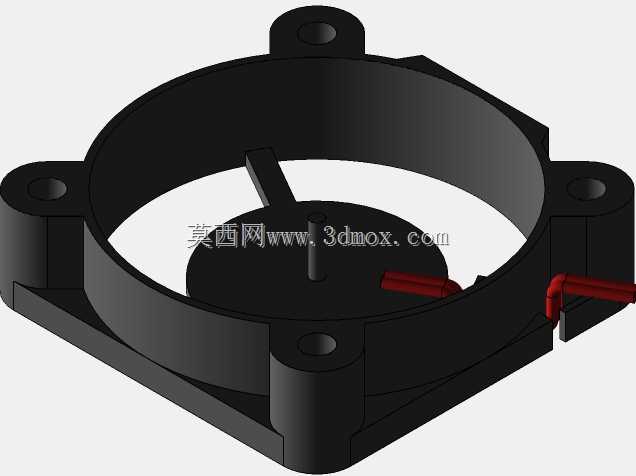

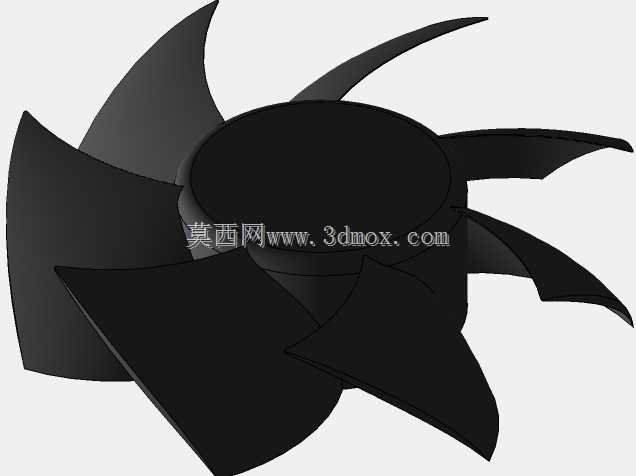

　　配合导热介质填充界面间隙，最大程度降低接触热阻，避免热堆积导致的制冷效率衰减。设计过程中优先考虑了安装边界的适配性，整体结构采用方正的层叠布局，散热风扇采用标准80mm轴流风扇规格，安装孔位完全匹配行业通用的80mm风扇固定孔距，鳍片组的齿厚、齿间距经过热仿真优化，在有限的结构高度内最大化散热面积，同时兼顾风扇送风时的风阻控制，避免因风阻过大导致的风量衰减，保证热端热量能够被气流快速带出。冷端结构预留了平整的安装面，可直接贴合需要控温的目标表面，周边预留的固定孔位可根据实际安装场景搭配隔热垫片使用，减少冷量向热端的反向泄漏。两侧风扇的布线沿鳍片侧边的走线槽布设，避免线缆干涉扇叶转动，同时整体结构的所有装配部件均采用标准紧固件连接，

　　无特殊定制的异形连接件，后期维护更换制冷片或风扇时无需特殊工装，仅需常规螺丝刀即可完成拆解更换。在实际选型适配时，需要注意该组件的热端散热能力直接决定整体制冷效率，因此安装时需保证热端风扇的进出风侧无遮挡，预留足够的通风空间，若用于密闭空间内的温控，需单独引导热端气流排出腔体外部，避免热端排出的热风在腔体内循环导致制冷失效。冷端与被控温物体接触时，需保证接触面的平面度公差控制在0.1mm以内，搭配导热硅脂或导热垫片填充微观间隙，同时冷端周边需铺设低导热系数的隔热材料，比如橡塑保温棉或者气凝胶毡，阻断冷量通过空气对流和结构传导的路径损失。整套结构的外形尺寸适配多数小型设备的内部安装空间，厚度方向的尺寸控制在100mm以内，

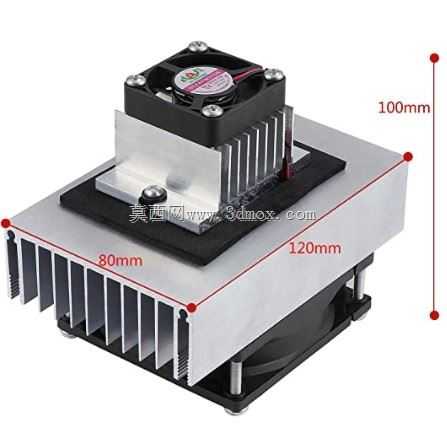

　　长宽尺寸与80mm风扇的外轮廓尺寸匹配，可直接嵌入到设备侧壁或者内部安装支架上，无需额外设计复杂的转接固定结构。从结构可靠性角度来看，铝制鳍片采用阳极氧化表面处理，具备基础的防氧化耐腐蚀能力，风扇采用双滚珠轴承结构的轴流风扇，可满足长期连续运行的寿命要求，制冷片的夹持力通过均匀分布的紧固件控制，避免局部压力过大导致制冷片陶瓷基板碎裂，同时装配时的压力均匀分布也能保证冷热界面的充分接触，减少热阻。在实际测试场景中，该组件在环境温度25℃、额定电压供电的条件下，冷端空载温度可降至零下10℃左右，搭配合理的隔热与负载匹配，可实现0-10℃区间的稳定控温，完全满足小型恒温槽、电子元件低温测试、小型冷藏盒等场景的使用需求。设计过程中还考虑了不同安装姿态的适配，无论是水平安装还是垂直安装，鳍片的齿向均顺着风扇的送风方向，不会因重力因素影响冷凝水的排出，若使用场景存在凝露可能，可在冷端结构下方增设凝露导流槽，将冷凝水引导至设备外部，避免凝露滴落导致的电路短路风险。
