眼镜蛇造型曲面仿生三维结构设计

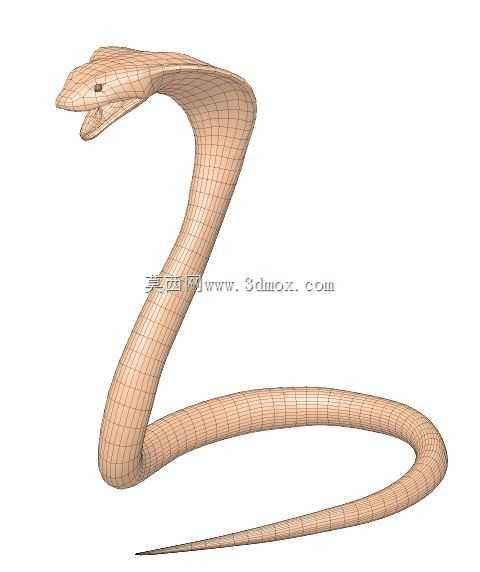

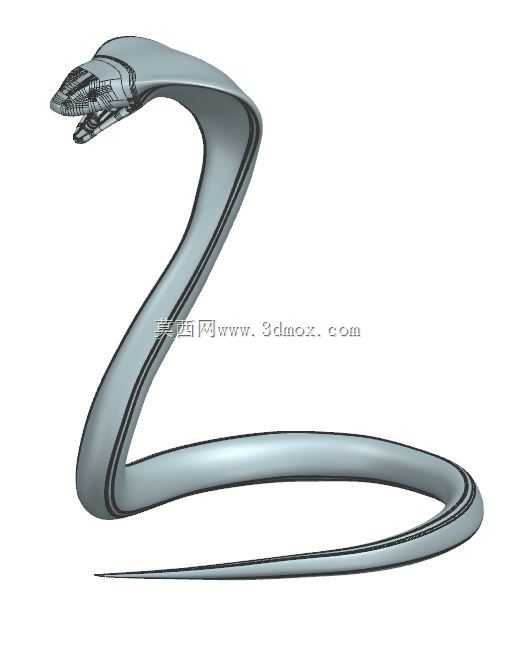

　　本次完成的眼镜蛇仿生造型结构，核心面向文创摆件开发、影视道具预制、仿生机械教学演示三类场景落地，在建模阶段就同步考虑了不同应用场景下的结构适配需求。做这类仿生曲面结构，最容易踩的坑是只追求外形相似度，忽略后续加工、装配或者动态演示的结构边界，所以整个建模过程从轮廓草绘阶段就同步做了结构约束。先从蛇类躯体的生物力学特征入手，眼镜蛇颈部膨起的肋部结构是外形辨识度的核心，这部分曲面不能做简单的拉伸放样，要沿着蛇类脊椎的自然弯曲走向，逐段调整截面的曲率变化：颈部膨起区域的截面宽度是常规躯体截面的2.1倍，同时要保证曲面G2连续，避免后续3D打印或者数控铣削的时候出现棱线断层。躯体盘绕的部分是整个模型的安装基准面，盘绕形成的底部支撑环做了1.

　　2mm的平面度预留，不管是做树脂摆件的底部粘接，还是后续加装仿生机械的舵机走线槽，这个基准面都能直接作为安装定位面，不需要二次加工找平。蛇头部分的结构做了分层处理，口腔开合的间隙预留了0.8mm的活动余量，如果是做动态演示版本，这个间隙可以直接容纳微型舵机的摇臂行程，不需要额外修改曲面；眼部的凹陷结构做了0.5mm的沉台，不管是粘贴水钻装饰件，还是安装微型LED发光模块，都能直接定位，不用二次找正。整个模型的壁厚做了均匀化处理，非活动区域的统一壁厚设置为2mm，颈部膨起的薄壁区域做了0.3mm的内部加强筋，筋位沿着躯体的轴向分布，既不会破坏外表面的曲面流畅度，也能避免打印或者注塑的时候出现薄壁变形。

　　很多新手做这类仿生模型容易把蛇鳞的细节做的过深，导致后续加工的时候出现清根困难，这次的鳞片刻画采用了浅浮雕式的曲面偏移，单块鳞片的凸起高度控制在0.2mm，鳞片之间的过渡圆角做了R0.15的处理，不管是做喷涂上色还是金属铸造，都不会出现积漆或者砂型卡模的问题。从安装边界来看，整个模型的最大外轮廓尺寸控制在盘绕直径220mm、整体高度280mm的范围内，底部支撑环的内径预留了12mm的中心孔，如果是做展会的动态展示版本，这个中心孔可以直接走电源线或者传动杆，不需要额外在侧面开孔破坏外形完整性。在曲面拆分阶段，就考虑了不同加工工艺的分模需求，整个外曲面沿着脊椎线做了隐藏式分模线，分模线的位置刚好和蛇背的中线重合，

　　后续开模或者拆分打印的时候，打磨余量可以控制在0.1mm以内，不会留下明显的拼接痕迹。另外，模型的重心做了前置调整，盘绕躯体的后半部分做了内部空腔的配重预留区，不管是做实心的金属摆件，还是空心的塑料展示件，都可以通过在配重区添加配重物的方式，保证整个模型的重心落在底部支撑环的中心范围内，避免出现摆放倾倒的问题。做这类仿生结构不能只盯着外形像不像，要把后续每个应用环节的结构需求提前埋进建模过程里，比如如果是用于影视特效的3D打印道具，模型的所有外伸结构（比如蛇头的吻部、颈部的边缘）都做了R1以上的圆角处理，避免道具使用的时候出现锐角划伤；如果是用于教学演示的仿生机械原型，整个躯体的内腔预留了直径8mm的连续走线通道，从蛇头位置一直贯通到尾部的基准面，后续加装传感器、舵机线路的时候不需要额外打孔破坏结构。很多人觉得仿生建模就是照着图片拉曲面，实际上每一段曲率、每一个壁厚、每一处预留结构，都要对应实际落地的工艺和使用需求，不然建出来的模型只能在软件里看，没法落地加工成实际可用的产品。
