Crouzet滚轮杠杆式微动开关结构设计

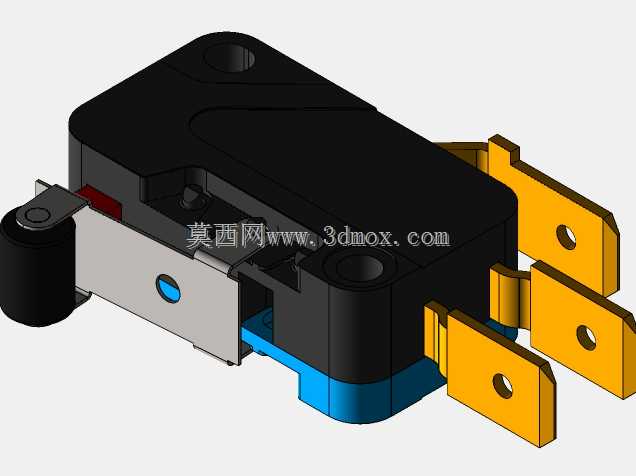

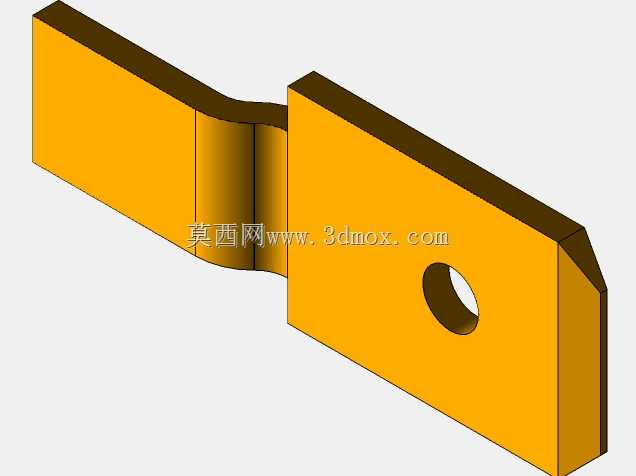

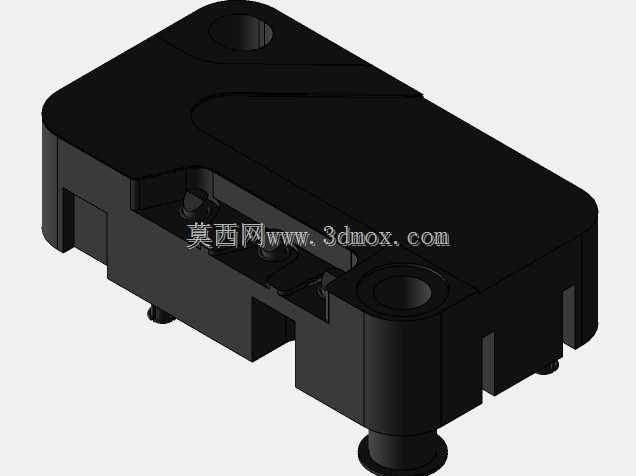

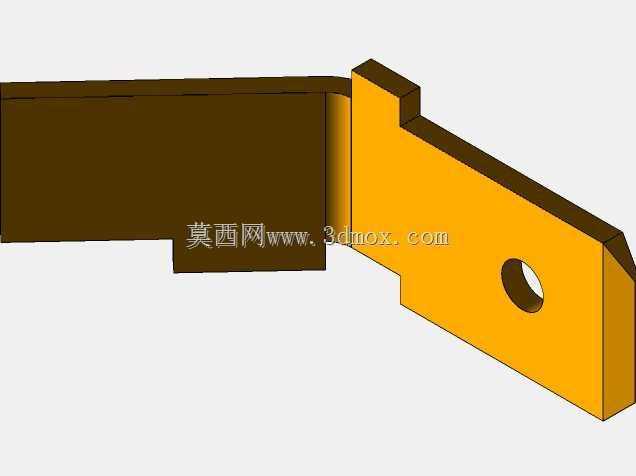

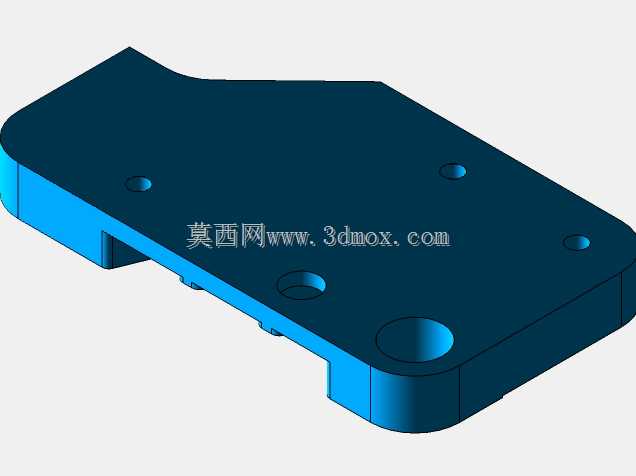

　　这款带滚轮杠杆的微动开关，是工业控制回路里极为常见的小体积信号触发元件，日常在自动化生产线的工位限位、家电门盖开合检测、小型机电设备的行程到位判断场景里都能见到它的身影，别看整体尺寸不大，却承担着弱电回路通断、位置信号反馈的核心作用，很多设备的逻辑动作触发都要靠这类元件完成信号输入。从结构设计来看，这款开关采用蓝色绝缘基座搭配黑色防护上盖的组合，基座上预留的三个快插式接线端子呈 staggered 排布，能避免接线时相邻端子的导线互相干涉，端子采用镀锡铜质基材，既保证导电性能，也能在常规工业环境下抵御一定程度的氧化，适配常规6.3mm规格的插簧端子，接线时不需要额外焊接，直接压接插簧后插入即可，能大幅提升现场装配的效率。

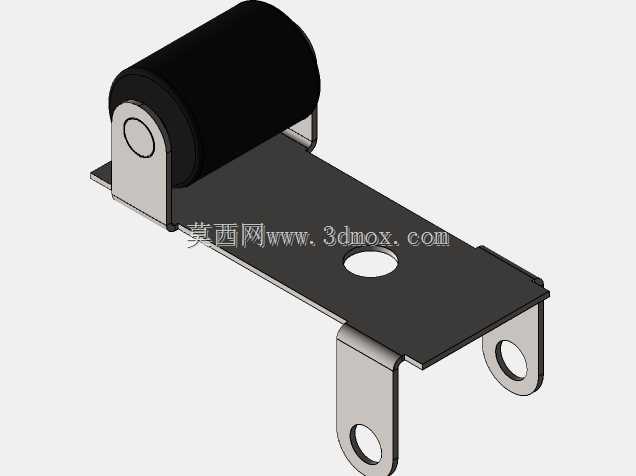

　　顶部的滚轮杠杆触发结构是这款开关的核心设计点，滚轮采用耐磨尼龙材质包裹金属转轴，当外部运动机构触碰滚轮时，杠杆会以基座上的固定转轴为支点下压，触发内部的簧片机构完成触点状态切换，相比普通平柄微动开关，滚轮结构能将外部机构的滑动摩擦转化为滚动摩擦，既降低触发过程中的阻力，也能减少杠杆表面的磨损，延长元件的使用寿命，适合被运动件频繁触碰的工况。设计这款开关的三维模型时，首先要明确安装边界的尺寸约束，这类微动开关的基座安装孔位遵循行业通用的安装尺寸规范，两个固定孔的中心距、孔径都匹配常规的M3螺丝安装需求，安装时可以直接固定在设备的钣金支架或者塑料安装座上，不需要额外做定制化的安装位适配。

　　建模过程中要重点还原内部簧片的动作行程，滚轮杠杆的触发压力、动作行程、超程距离都要和实物参数保持一致，避免在做设备运动仿真时出现触发逻辑错误，比如当外部机构压下滚轮达到动作行程时，开关触点要完成切换，继续下压的超程阶段不能出现结构干涉，同时要保证杠杆复位时的角度和实物一致，不会出现卡滞的情况。从实际使用的角度来说，这类微动开关的触点容量普遍不大，多用于控制回路的信号传输，不能直接驱动大功率负载，选型时要根据回路的电压、电流参数确认触点负载能力，避免出现触点烧蚀的情况。开关的整体外形做了倒角处理，没有尖锐的棱角，在装配过程中不会划伤操作人员的手，也不会刮伤相邻的导线绝缘层。

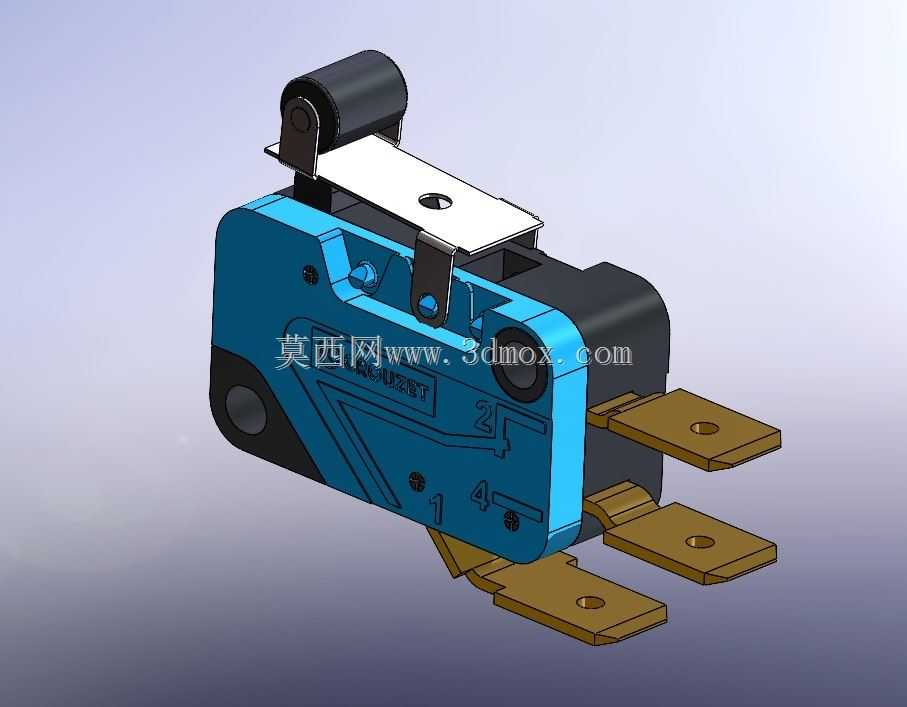

　　基座上的标识区域清晰标注了触点的引脚定义，三个引脚分别对应公共端、常开端、常闭端，建模时要把这些标识的位置、大小准确还原，方便后续生成工程图时能直接提取标注信息，不需要二次调整。在做设备整体装配时，这款开关的安装位置要注意调整触发角度，保证外部运动件的运动方向和滚轮的滚动方向一致，避免侧向力作用在滚轮杠杆上，长期侧向受力会导致杠杆转轴变形，影响触发精度甚至损坏开关。另外开关的接线端子朝向要和设备内部的走线方向匹配，减少导线的弯折半径，避免导线长期处于受力状态导致脱落。建模时还要注意各个配合部件的间隙，比如滚轮和杠杆支架之间的转动间隙、杠杆和上盖之间的活动间隙，都要按照实际的公差要求留足余量，避免3D打印或者开模后出现部件卡滞无法动作的问题。这类小型开关虽然结构不复杂，但每个尺寸细节都影响实际使用的可靠性，比如杠杆的力臂长度直接决定触发压力的大小，力臂过长会导致触发压力过小，容易被误触发，力臂过短则会导致触发压力过大，加速内部簧片的疲劳损坏，建模时要反复核对力臂比例，保证触发手感和参数符合行业通用标准。
