CA6140车床配套O3空气发生装置结构

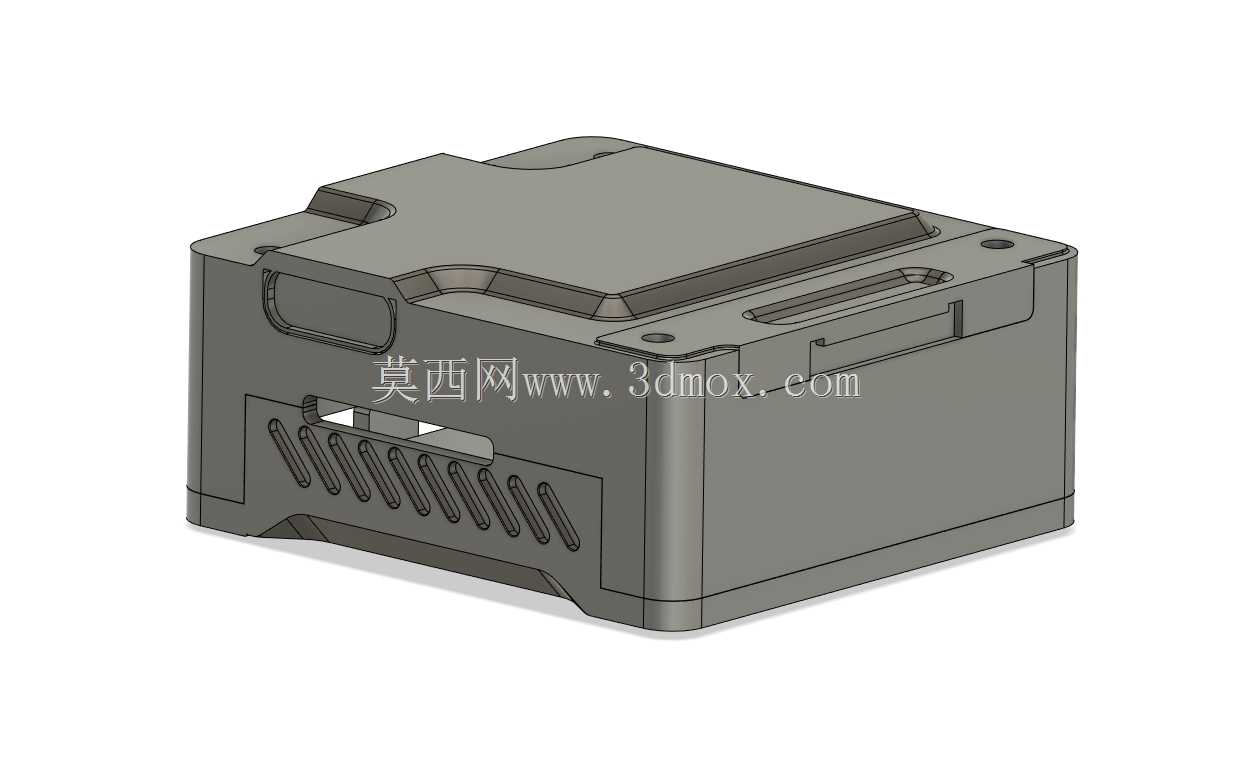

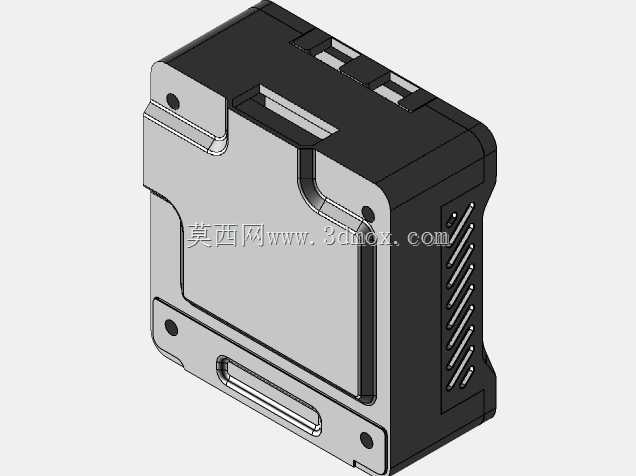

　　在普通卧式车床的车间作业场景中，切削液雾化、金属粉尘弥散是长期存在的工位环境问题，CA6140作为应用覆盖面极广的通用卧式车床，其工位周边的空气净化配套一直是车间技改中容易被忽略的细节，这款配套的空气装置，正是针对车床工位小范围空气优化需求设计的集成式单元。从实际安装适配来看，该装置采用方正的盒式集成结构，整体外壳做了圆角过渡处理，避免车间作业过程中尖锐棱角剐蹭操作人员工装或线缆，壳体侧面预留的长条形通风格栅经过倾角设计，既可以保证内部气路的进出风通量，又能阻挡大粒径的金属切屑直接飞入装置内部，减少日常维护的清理频次。装置顶部的一体化盖板做了下沉式嵌合结构，配合侧边的卡扣位，不需要额外的外露紧固件就可以实现盖板与底座的可靠扣合，

　　日常检修内部元件时不需要借助专用工具，徒手就可以完成盖板拆卸，适配车床班组日常点检的快拆需求。从安装边界来看，该装置的底部预留了与车床侧挂安装架匹配的定位凸台，凸台的位置与CA6140车床溜板箱侧方的空余安装位完全适配，不需要对车床原有结构做打孔改造，直接利用车床原有预留的安装螺孔就可以完成固定，安装后装置整体不会超出车床的最大外廓尺寸，不会影响车床原有的操作空间，也不会干涉溜板箱的全行程移动。在功能设计上，该装置集成了臭氧发生与小范围空气循环的功能，内部预留了标准的气路元件安装位与电路走线槽，所有走线都沿着壳体内部的加强筋侧边布置，避免气流长期直吹线缆加速老化，壳体上预留的穿线孔位置做了橡胶护圈结构，

　　防止线缆外皮被壳体金属边缘割破，符合车间电气布线的安全规范。设计过程中充分考虑了车床作业的振动工况，壳体的壁厚做了均匀化处理，转角位置的加强筋布局既可以减轻整体重量，又能提升壳体的抗振性能，在车床持续运转的振动环境下不会出现壳体共振异响，也不会因为长期振动导致连接部位松动。装置的进出风方向做了定向设计，出风口朝向车床操作位的人员呼吸带高度，进风口则朝向切屑飞溅的反方向，既可以保证输出的净化空气直接覆盖操作人员工位，又能避免吸入大量切屑粉尘导致内部滤芯过早堵塞。从结构细节来看，壳体侧边预留的内凹式抠手位，方便在需要移位维护时单人徒手搬运，不需要额外配置吊环或把手，抠手位的深度做了适配劳保手套的尺寸设计，

　　佩戴厚帆布手套也可以顺利抠入完成施力。壳体表面没有多余的外置凸起结构，日常清理车间积尘时只需要用抹布直接擦拭表面即可，没有容易积藏油污与切屑的死角，适配机加工车间的日常清洁维护需求。该装置的整体结构采用模块化设计思路，内部的功能元件可以根据实际工位需求做替换，不需要重新开模制作壳体，既可以适配臭氧发生功能的配置，也可以更换为小型空气过滤单元，适配不同加工工况下的工位空气处理需求，对于CA6140车床的老旧设备技改来说，这种集成式的配套装置不需要改动设备原有气路、电路的主回路，只需要从设备备用电源接口取电就可以投入使用，改造成本低，适配性强，能够在不影响车床原有加工性能的前提下，改善操作工位的局部空气环境，降低金属粉尘与切削液雾化对操作人员健康的影响，同时紧凑的结构设计也不会占用车间额外的地面空间，非常适合中小型机加工车间的现有车床升级配套使用。
