育勇工业QueenAnt Pro V2数控加工设备结构

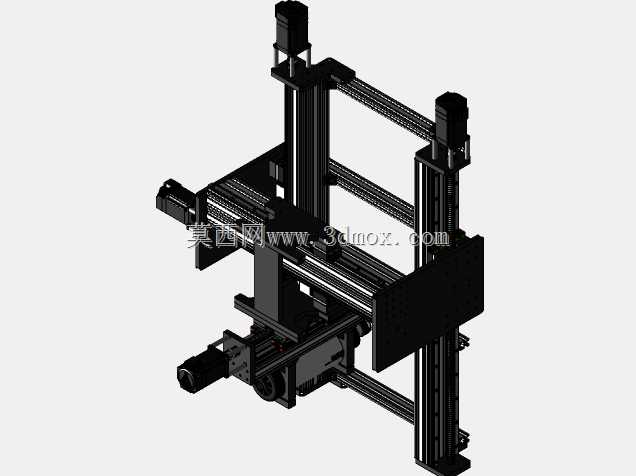

　　在小型精密加工场景里，这类桌面级数控加工设备的定位非常清晰，主要面向小尺寸工件的精密切削、打样加工需求，适配小型五金件加工、手板制作、教学实训、个人工坊精密加工这类场景，相比大型工业机床，它的占地空间更小，部署灵活，不需要专门的大型设备地基，普通的工业工作台或者加固的桌面就能完成安装固定，适配小批量多品种的柔性加工需求。从结构设计逻辑来看，这款设备采用了龙门式的运动架构，X、Y、Z三个运动轴的布局经过受力优化，Y轴负责工作台的前后进给，X轴搭载Z轴组件完成左右方向的运动，Z轴则携带主轴完成上下方向的切削进给，这种布局的优势在于运动部件的重量分配更均衡，高速运动时的惯量控制更合理，能有效降低运动过程中的振动，提升切削加工时的表面精度。

　　设备的整体外形尺寸控制在750x500的边界范围内，安装时只需要预留出前后左右各100mm左右的操作与维护空间，就能完成整机部署，不需要额外占用过大的车间面积，对于空间有限的小型加工坊、学校实训教室、企业研发打样部门来说，这个尺寸边界的适配性非常强，甚至可以直接布置在常规的重型工作台上，不需要单独制作设备安装基座。在功能特性上，这款设备的主轴系统适配常规的数控切削刀具，可以完成铣削、钻孔、镗孔、简单的曲面加工等常见的机加工工序，传动部分采用高精度的传动组件配合线性导轨，重复定位精度可以满足小型精密零件的加工要求，运动行程的设计刚好覆盖小尺寸工件的常规加工范围，不会因为行程冗余造成不必要的结构浪费，

　　也不会因为行程不足限制常规小工件的加工能力。设计过程中，结构件的刚性校核是核心环节，所有受力的结构件都经过了受力仿真验证，在常规切削参数下，结构的形变量控制在精度允许的范围内，避免因为刚性不足导致加工振纹、刀具崩损的问题。走线布局也做了隐藏式设计，所有运动轴的线缆都采用拖链收纳，避免运动过程中线缆剐蹭、磨损，提升设备长期运行的可靠性。工作台采用标准的T型槽设计，可以快速适配通用的夹具、平口钳、工件吸盘等装夹配件，不需要额外定制专用装夹结构，降低用户的使用成本。设备的操作侧预留了足够的操作空间，工件装夹、对刀操作、日常维护都可以在设备正面完成，不需要绕到设备侧面或者背面，符合一线操作人员的作业习惯。在实际使用场景中，

　　这类设备可以替代部分大型机床完成小工件的粗精加工，减少大型设备的占用率，提升车间整体的加工效率，对于加工尺寸在行程范围内的铝合金件、工程塑料件、软金属件，它的加工效率和加工精度都能满足常规的工业生产要求，同时设备的能耗相比大型数控铣床更低，长期运行的使用成本更有优势。结构设计上还考虑了日常维护的便利性，导轨、传动丝杆的润滑点都布置在容易操作的位置，日常保养不需要拆解大量结构件，主轴的更换、刀具的装拆都采用快换式的结构逻辑，减少设备停机维护的时间。从三维建模的角度来看，这款设备的所有零部件都做了精准的装配配合验证，运动部件的行程做了极限位置的干涉检查，确保全行程范围内不会出现结构碰撞，所有连接孔位、安装基准都和实际加工要求一致，模型可以直接作为结构优化、配件改装、二次开发的基础参考，对于做小型数控设备研发、机床结构教学、加工工艺规划的从业者来说，这个结构模型可以直观展示桌面级CNC的布局逻辑、刚性设计思路、安装边界要求，能帮助设计人员快速理解这类设备的设计要点，减少前期方案设计的重复工作量。
