大尺寸龙门式数控雕刻加工设备结构

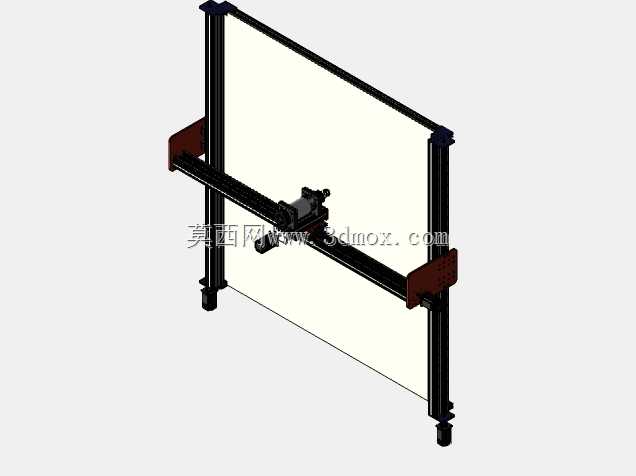

　　这款超大幅面的数控加工设备，核心定位面向大尺寸平面工件的雕刻、铣削、轻量切削作业场景，在广告标识制作、实木家具雕花、亚克力板材裁切、环氧板加工、软金属浮雕作业领域都有广泛的适配空间。不同于常规小幅面桌面级CNC设备局促的加工范围，该结构将有效加工行程拓展至1500mm×1500mm，能够覆盖整幅标准板材的一次性装夹加工，避免了小幅面设备加工大工件时频繁移位、重新对刀带来的精度误差，也减少了多段拼接加工产生的接缝瑕疵，大幅提升大尺寸工件的加工效率与成品一致性。从结构设计逻辑来看，整机采用经典的龙门移动架构，加工台面作为固定承载基准，X轴双导轨平行布置于台面两侧长边，龙门横梁沿X轴方向做往复进给运动，这种布局能够在保证大行程的前提下，

　　尽可能降低运动部件的整体重量，减少长距离进给时的惯性冲击，相比移动台面式的大行程CNC结构，能够大幅缩小设备整体占地面积，同时避免大尺寸台面移动带来的结构刚性损耗。Y轴传动组件集成于龙门横梁之上，加工主轴滑座沿横梁做横向进给，Z轴滑枕搭载主轴组件做垂直方向的进给运动，三个运动轴的传动链路都做了等刚性设计，在全行程范围内的切削刚性保持一致，不会出现常规龙门设备靠近横梁两端时切削颤振加剧的问题。在安装边界层面，设备整体外轮廓尺寸略大于有效加工行程，预留了导轨防护、行程限位开关、拖链走线的安装空间，安装时只需保证台面基础的水平度在允许公差范围内，无需额外做复杂的地基预埋，适合小型加工车间、个人工作室、创客空间的场地条件，

　　设备周边预留800mm以上的操作维护空间即可满足日常上下料、导轨润滑、传动部件检修的操作需求。从功能特性来看，该结构适配高速旋转的切削主轴，能够兼容不同材质的加工刀具，针对木材、塑料、亚克力、软铝、铜材等常见加工材质都能匹配对应的切削参数，主轴安装位采用标准的夹具接口，用户可根据自身加工需求更换不同功率、不同转速区间的主轴组件，无需对安装结构做额外修改。传动部分的设计预留了丝杠传动与同步带传动两种安装位，针对重切削需求场景可换装滚珠丝杠传动结构提升传动刚性与进给精度，针对高速雕刻、轻切削场景可换装同步带传动结构提升进给速度，适配不同加工场景的性能需求。走线结构采用全封闭拖链布置，所有动力线、信号线都收纳于拖链内部，

　　避免运动过程中线缆磨损、拉扯导致的设备故障，同时也能减少加工过程中产生的切屑、粉尘对线缆的侵蚀，提升设备长时间运行的稳定性。台面设计采用标准的型材T型槽结构，配合通用的工件压块即可实现不同形状工件的快速装夹，也可根据用户需求加装真空吸附台面，进一步提升大板、薄型工件的装夹效率，减少装夹辅助时间。在结构细节设计上，所有运动轴的导轨安装面都做了精密的铣削加工基准，装配时能够保证导轨的平行度、直线度在设计公差范围内，有效降低运动过程中的卡顿、爬行问题，延长导轨与滑块的使用寿命。龙门横梁的截面做了加强筋设计，在减轻整体重量的同时保证横梁的抗弯曲刚性，即使主轴在横梁中段做满切深切削时，横梁的形变量也能控制在加工精度允许的范围内，保证全加工幅面的精度一致性。设备的行程两端都设置了硬限位与软限位双重保护结构，避免运动过程中出现超程脱轨的问题，提升设备运行的安全系数。针对日常维护的需求，所有润滑点都布置在设备易操作的外侧位置，操作人员无需拆解设备护罩即可完成定期的导轨、丝杠润滑作业，降低设备的日常维护成本。
