方形框架式环形循环输送线结构

　　这套方形环形输送结构，在3C电子零部件组装、小型五金件工序流转、食品内包装周转这类需要多工位循环作业的产线里适配性极强，区别于直线输送的单向流转逻辑，方形闭环的走线形式可以把上料、加工、检测、下料多个工位沿框架四边排布，最大程度压缩车间横向占地空间，不需要额外设置回流接驳机构就能完成载具的循环周转，对于厂房面积紧张、工位排布紧凑的中小批量生产线来说，能省去不少线体布局的规划成本。

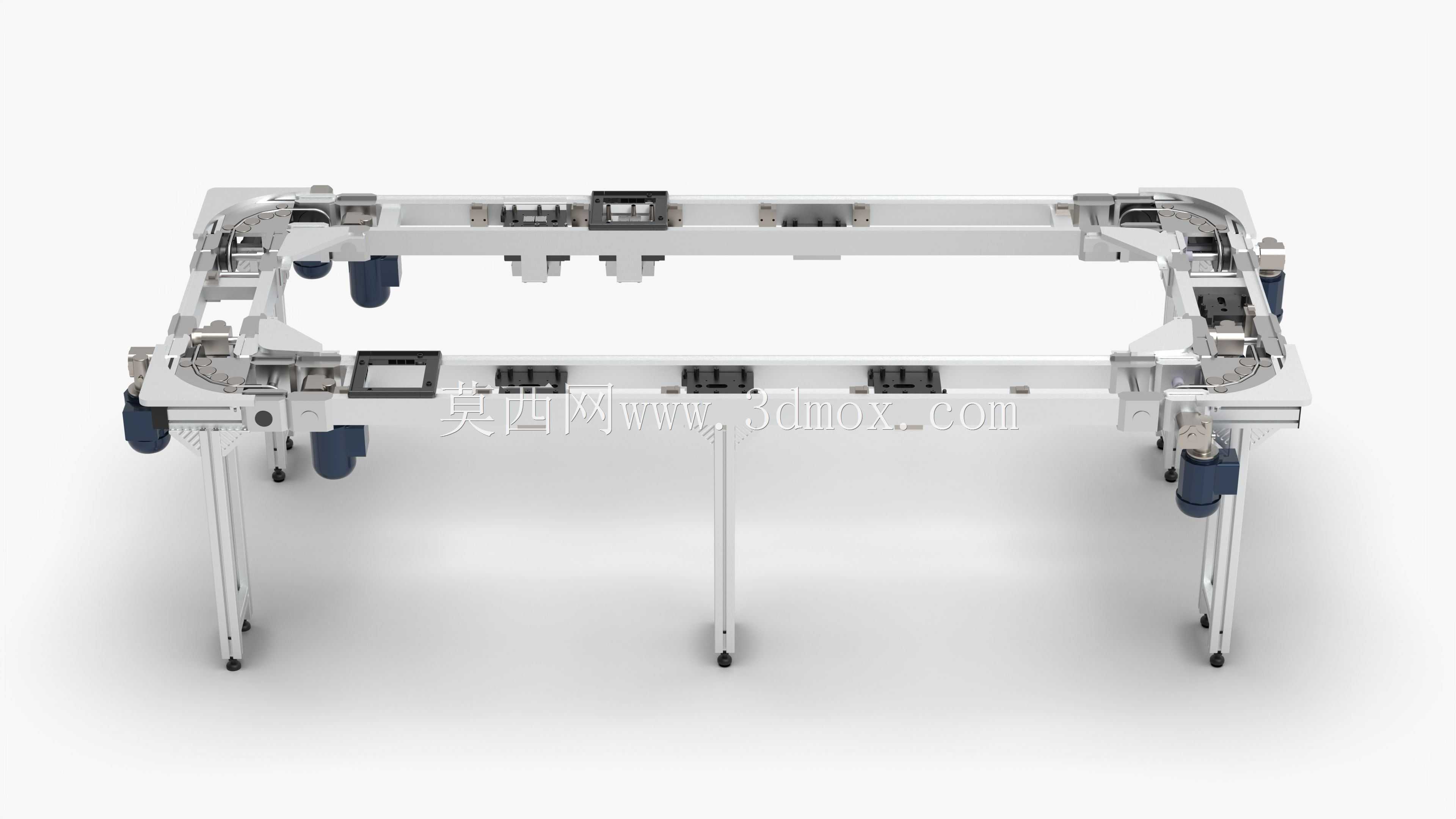

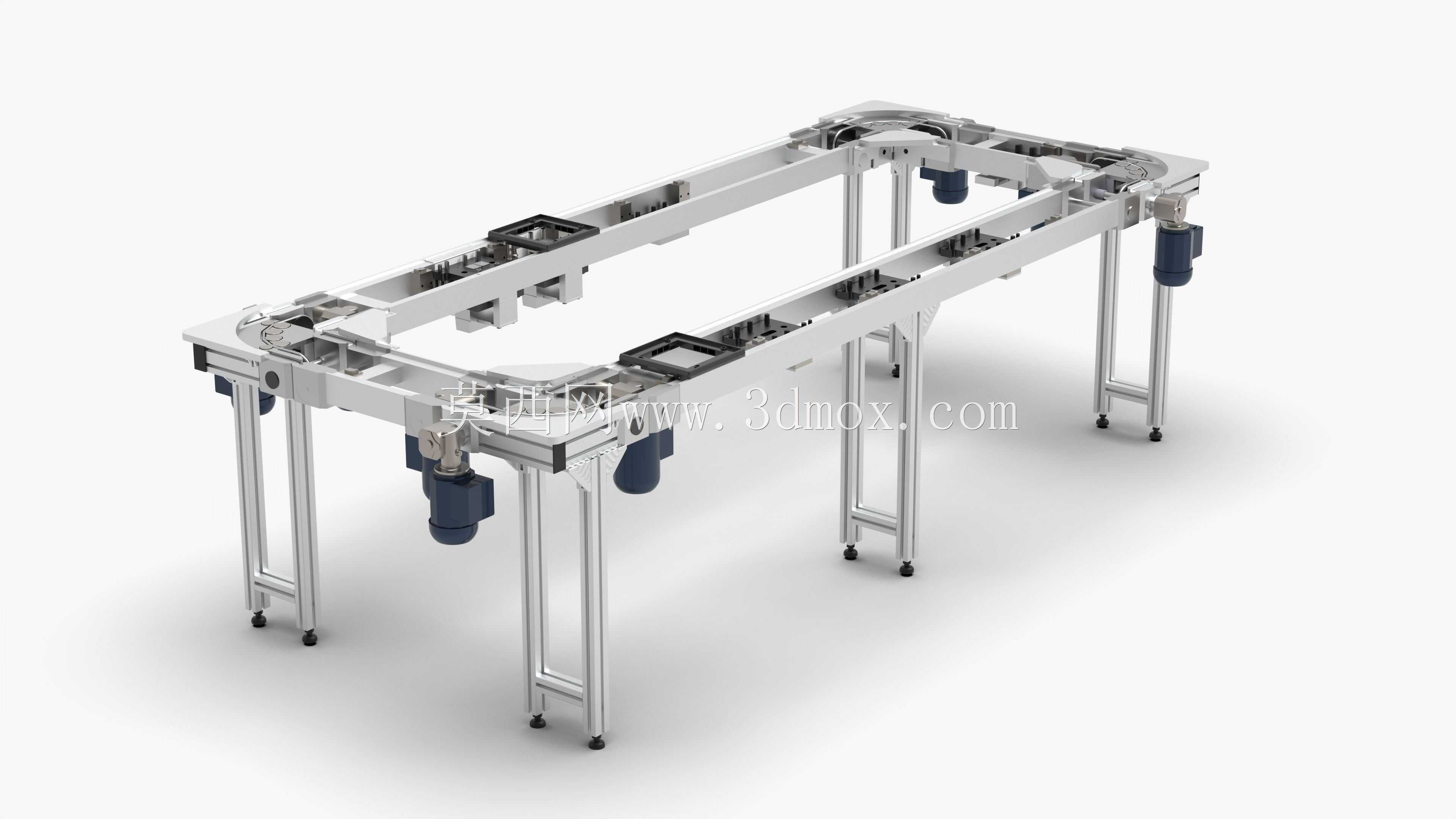

　　从结构设计逻辑来看，整体框架采用标准工业铝型材拼接搭建，四根立式支撑腿底部配置可调脚杯，安装时可以根据地面平整度单独调整每个支脚的高度，保证整个线体框架的水平度偏差控制在允许范围内，避免输送过程中载具出现卡滞、跑偏的问题。线体的环形轨道内嵌在铝型材框架的上表面，四个转角位置采用定制的圆弧导向模组，配合两端的驱动单元实现同步带或者输送链的平稳循环，驱动电机布置在框架长边的下方位置，通过减速机构直接和主动轮连接，传动路径短，动力损耗小，日常维护时只需要拆开下方的护板就能完成张紧度调整、易损件更换的操作，不需要拆解上部的输送工作面。

　　功能层面，这套输送结构可以根据实际输送的载具重量调整驱动电机的功率参数，轨道上可以根据工位需求加装定位阻挡机构、载具识别传感器，实现不同工位的精准停位，满足自动化工序的作业精度要求。线体的工作面高度可以通过调整立式支撑腿的型材连接位置来适配不同身高的作业人员，或者对接不同高度的自动化加工设备，不需要额外做转接平台。框架的侧面预留了标准的型材槽位，后期可以根据产线升级需求加装走线槽、防护挡板、工位照明、作业指导书挂板等附属配件，不需要对主体框架做打孔焊接等二次加工，改造灵活性很强。

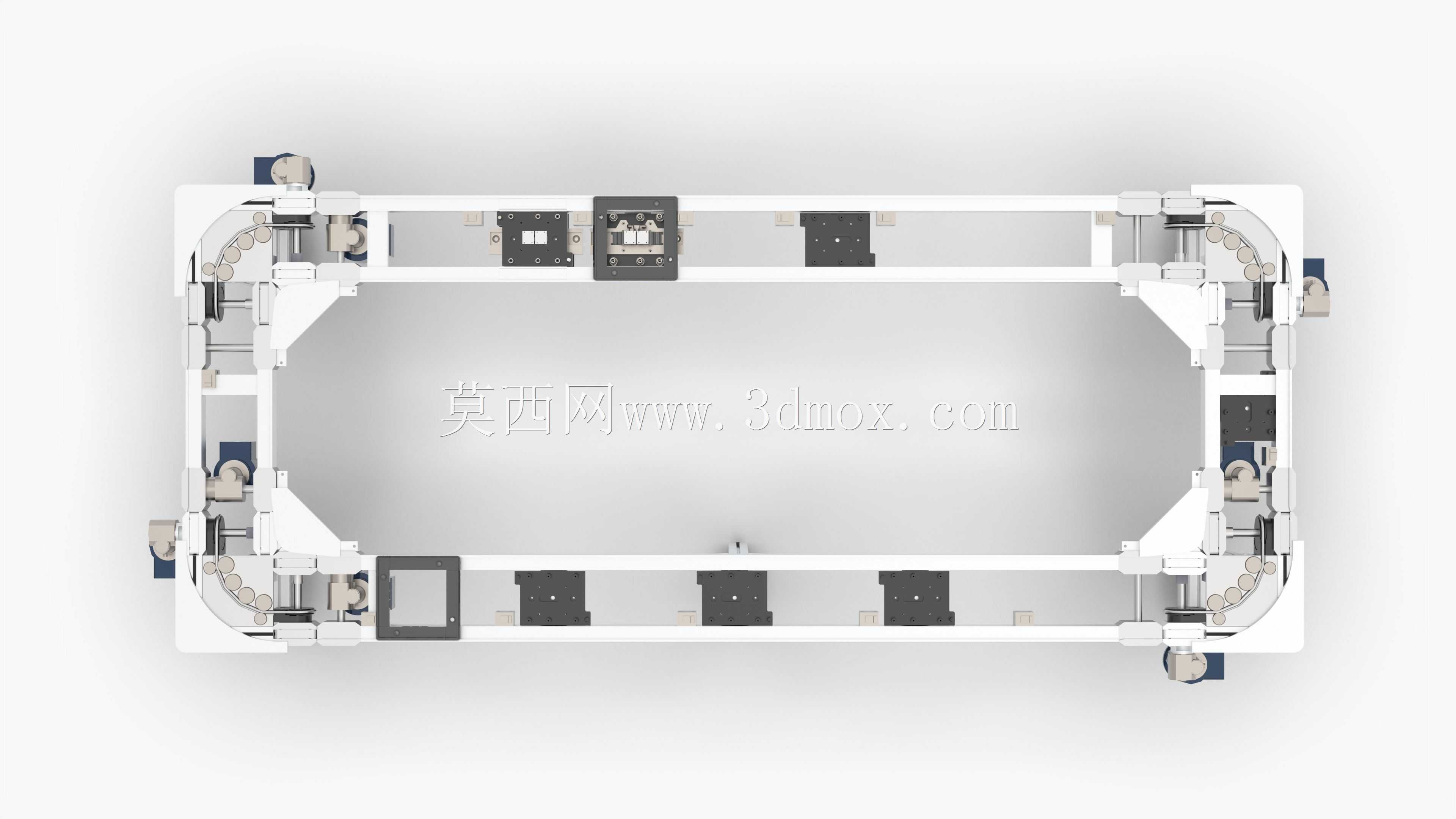

　　安装边界方面，这套方形输送结构的整体外轮廓尺寸可以根据现场的工位数量、排布空间做等比例缩放，常规适配中小零件输送的规格，长边尺寸控制在2米到4米区间，短边尺寸控制在1米到2米区间，整体高度在0.75米到1.1米区间可调，安装时只需要保证地面的承重满足线体满载时的载荷要求，不需要做特殊的地基预埋，支脚调整到位后就能直接投入使用。线体的转角位置做了圆弧过渡处理，不存在尖锐的结构突出，车间作业时的磕碰风险更低，输送面的边缘和框架外侧齐平，不会出现物料卡入缝隙的问题。

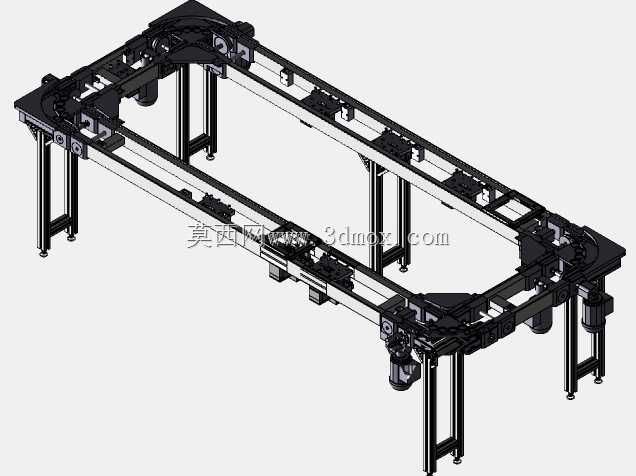

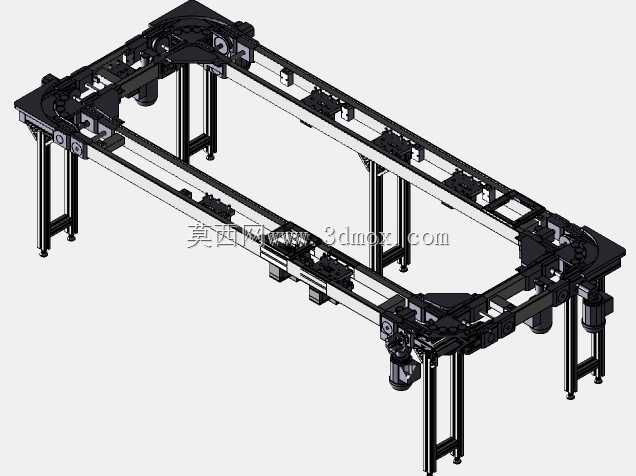

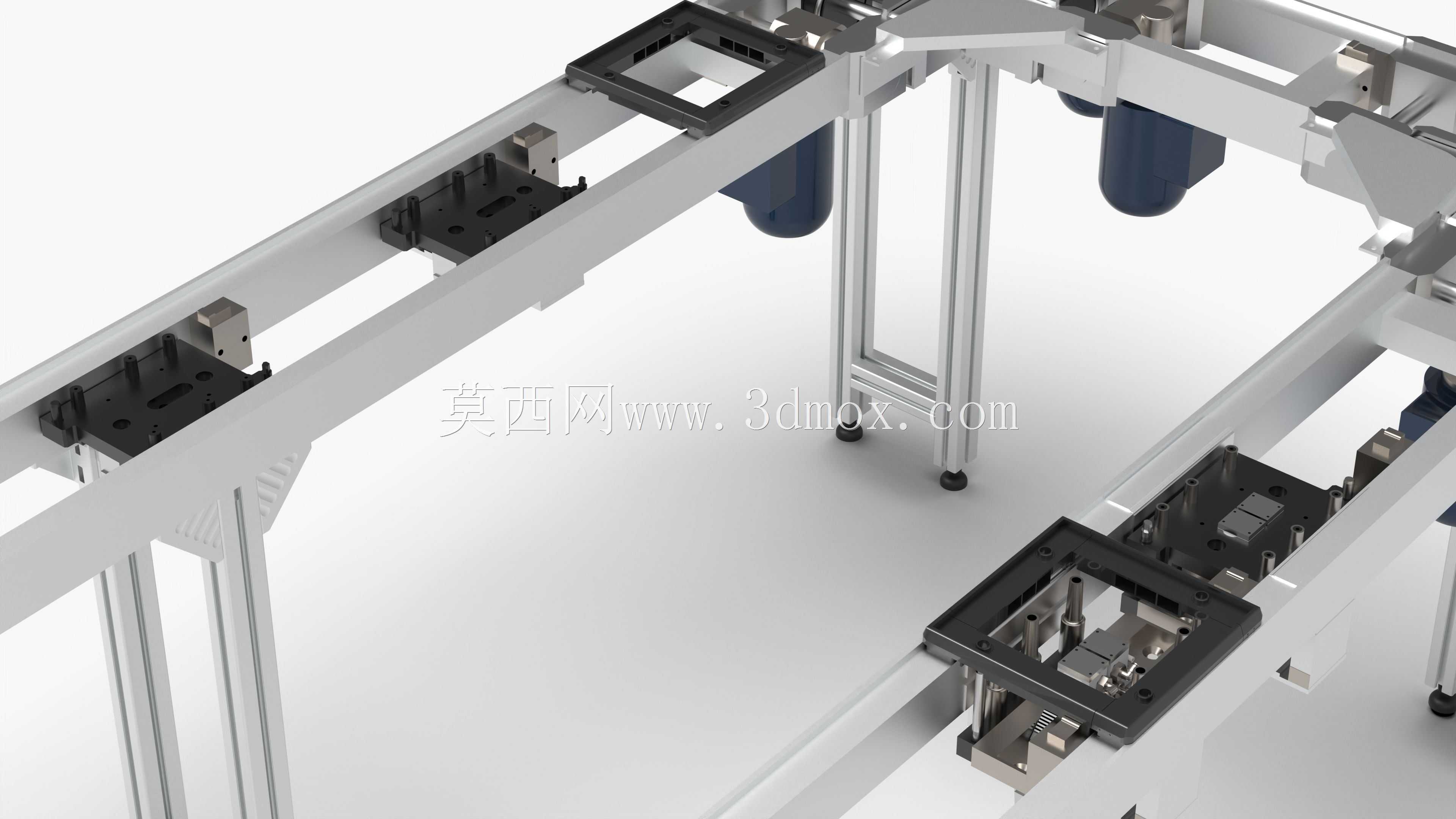

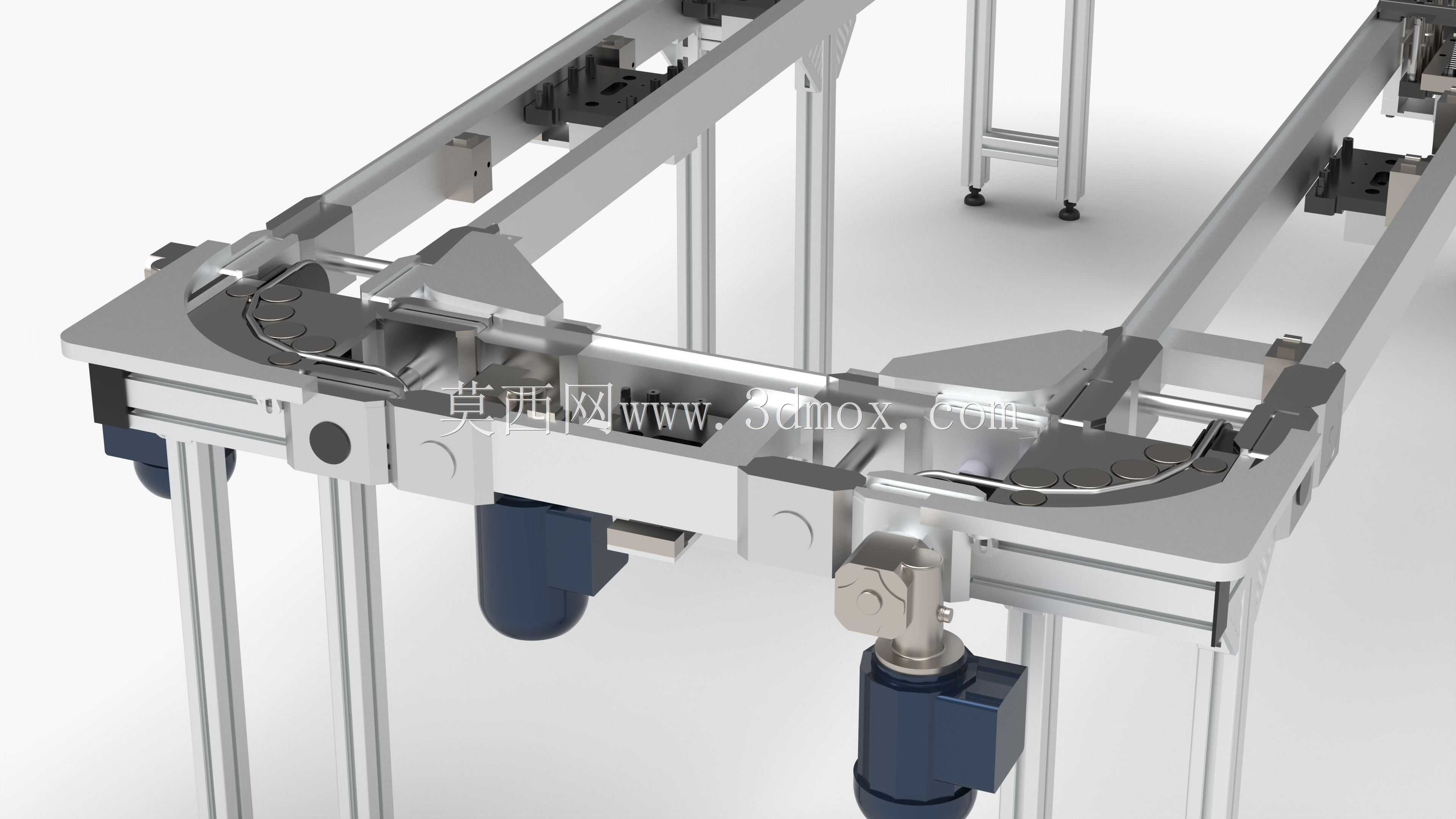

　　从建模细节来看，整个结构的装配关系完全还原实际设备的安装逻辑，铝型材的连接角件、螺栓固定位、驱动电机的安装法兰、脚杯的调节螺纹都做了完整的还原，没有做过度的简化处理，不管是用来做产线布局的方案演示，还是拆解参考做同类型输送线的结构设计，都能直接提取对应的结构参数，不需要再重新核对标准件的安装尺寸。轨道部分的导向槽宽度、载具的滑动接触面都按照实际的输送载具规格做了匹配，模拟运行时不会出现干涉问题，转角处的导向轮排布也符合实际的传动受力逻辑，能直观看到载具在转角位置的运行轨迹，方便设计阶段提前排查卡滞风险。
