集成多轴机械臂的辊筒式物料输送装置

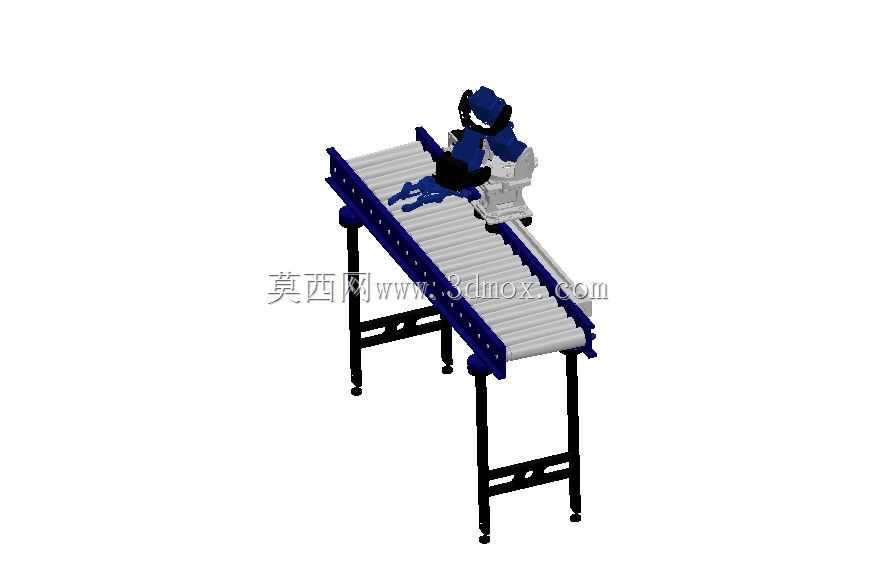

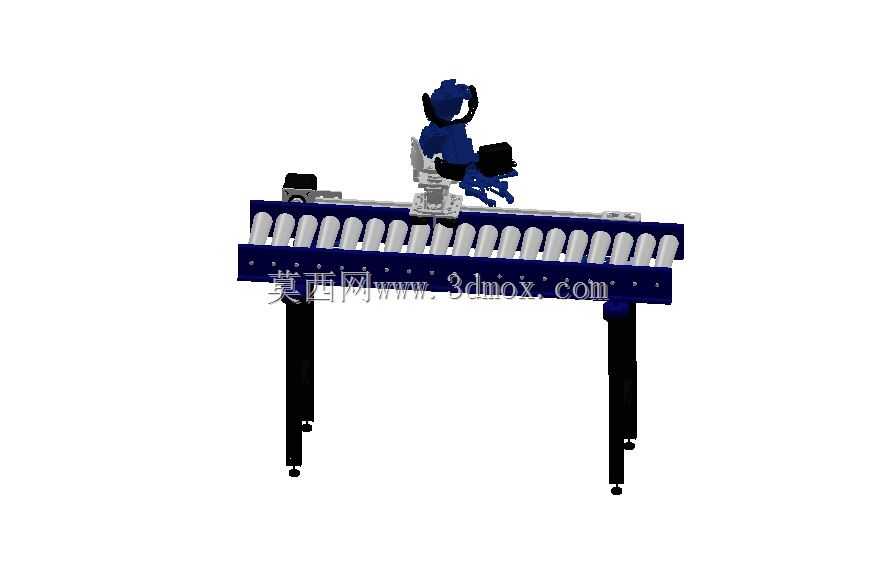

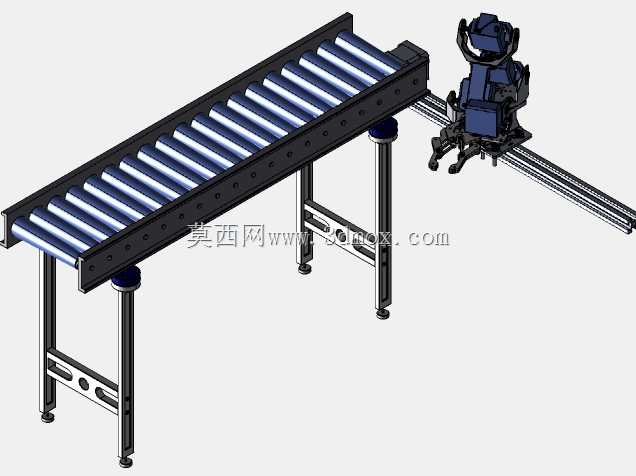

　　这套集成多轴机械臂的辊筒输送装置，主要面向离散制造产线的工序间物料转运、上下料衔接场景，常见于3C电子零部件加工、小型五金件冲压后处理、汽车小总成预装等工位，替代传统人工取放+固定输送的分散作业模式，把物料的水平输送和姿态调整、工位转序动作整合到同一单元内，减少产线的冗余占位和工序间等待时间。从结构布局来看，输送段采用标准辊筒排布形式，辊筒间距适配常见的100-300mm尺寸规格的工件，避免小尺寸工件卡滞在辊缝之间，机架采用方管焊接式支腿结构，支腿底部预留安装调节脚杯的螺纹孔，可根据现场地面平整度调整整体水平度，输送段的有效宽度适配单排工件通行需求，整体机架的安装边界长度控制在1.2米左右，宽度0.45米，作业面高度匹配常规0.

　　75米的人工操作工位或加工设备进料高度，无需额外搭建增高台架即可对接多数通用加工设备的进料口。机械臂部分采用多关节串联结构，安装基座直接固定在输送段侧方的机架延伸台面上，不需要额外单独做地面基础固定，大幅降低现场安装的施工量，臂展覆盖范围刚好覆盖输送段的上料点位和侧方相邻工位的取放区域，不会出现臂展冗余导致的动作浪费，也不会因为臂展不足无法完成跨工位取放。设计过程中优先考虑了动作干涉问题，机械臂的所有运动关节的运动包络线均做了仿真校验，在机械臂执行抓取、旋转、下放动作时，臂体和末端执行器不会和输送段的辊筒、机架支腿、侧方防护结构发生碰撞，同时辊筒的驱动端布置在机械臂安装位的对侧，避免驱动电机、传动链轮等部件占用机械臂的下部运动空间。输送段的驱动采用端部单电机链轮传动结构，所有辊筒通过链轮链条联动，运行速度可根据产线节拍调整在0.1-0.5m/s区间，适配不同生产节奏的上下料需求，辊筒表面做镀锌防锈处理，适配车间内的切削液、少量油污的作业环境，长期使用不会出现表面锈蚀导致的工件刮伤问题。在实际应用中，这套装置可以完成两类核心作业：一是当工件沿辊筒输送到机械臂预设的停驻点位时，机械臂通过末端的夹持结构抓取工件，完成工件的姿态翻转、角度调整后再放回到输送段上，送入下一道加工工序，替代人工完成重复性的工件翻面、摆正操作；二是可以直接将输送段上的工件抓取后放置到侧方的加工设备工作台、检测工位台面上，完成设备的自动上下料，

　　不需要额外配置独立的桁架机械手或 standalone 式工业机器人单元，大幅缩减产线的设备投入成本。机架的支腿之间设计有横向加强连接杆，提升整体结构的刚性，避免机械臂快速动作时产生的振动导致输送段晃动、工件移位，机械臂的安装基座和机架之间设置有定位销孔，安装时可以快速定位，保证臂体的安装位置精度，减少现场调试的校准工作量。考虑到车间现场的布局调整需求，整套装置的所有连接部位均采用螺栓装配式结构，没有焊接固定的分体部件，后期如果需要调整输送段长度、更换机械臂安装位置，可以快速拆解重组，不需要做整体结构的切割焊接改造。输送段的侧边预留有传感器安装槽位，可以根据实际使用需求加装光电传感器、工件到位检测开关，

　　实现机械臂动作和输送段运行的联动控制，当工件到达指定位置时输送段自动暂停，机械臂启动执行预设动作，动作完成后输送段自动重启运行，不需要人工持续触发操作。辊筒的两端采用标准轴承座安装，后期维护时可以单独更换某一根磨损的辊筒，不需要拆解整段输送结构，降低日常维护的工作量和配件成本，机械臂的关节处预留有润滑注油口，按照常规工业设备的维护周期加注润滑脂即可保证长期运行精度。整套装置的结构设计完全贴合中小批量离散制造产线的柔性生产需求，不需要针对特定产品做大规模的定制改造，只需要更换机械臂末端的夹持手指，就可以适配不同外形、不同尺寸的工件搬运与上下料作业，兼顾了通用输送设备的低成本优势和工业机器人的柔性作业能力，适合作为小型自动化产线的标准单元模块进行组合搭建。
