带螺旋输送结构的工业原料储料斗

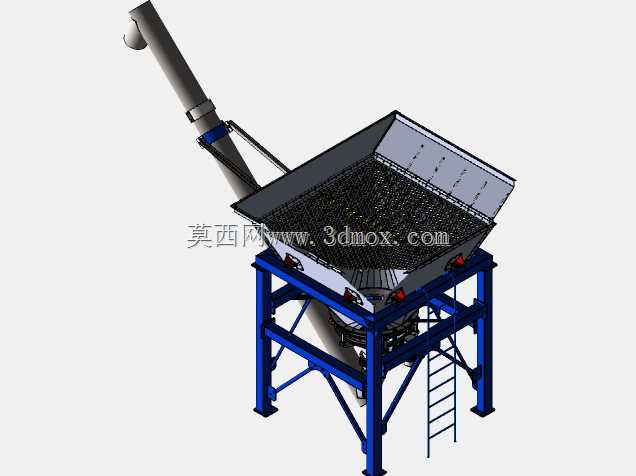

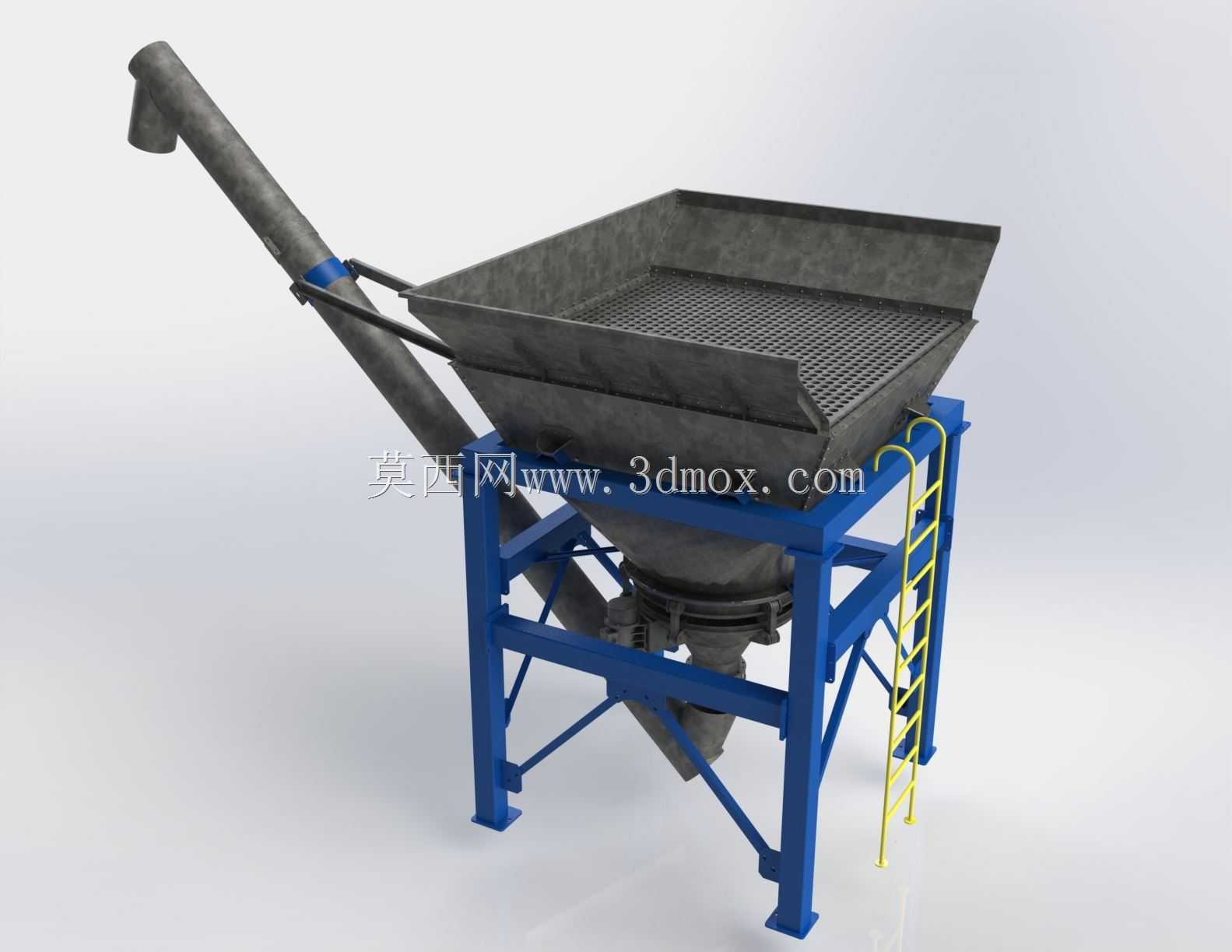

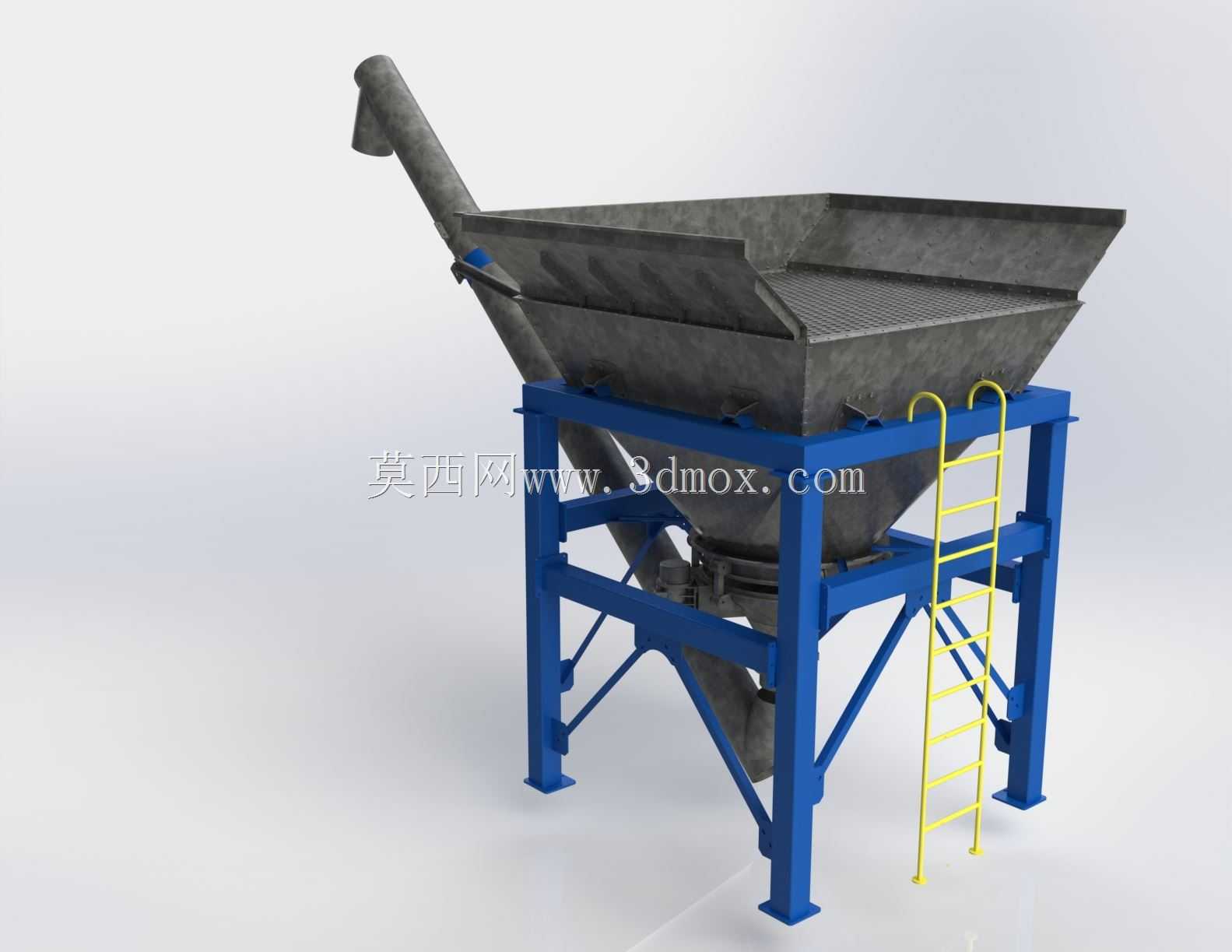

　　在散状物料处理的工业场景中，这类带倾斜螺旋输送结构的储料斗常被布置在原料预处理工段的起始端，衔接来料运输与后续加工工序，适配煤炭、颗粒矿石、粉状建材等流动性存在差异的散料存储与定量给料作业。从现场安装边界来看，设备整体采用方锥斗加立式支腿的结构形式，上部方形接料口可直接对接自卸车卸料溜槽、皮带机来料端，支腿高度需匹配下方螺旋出料口与后续输送设备的进料高差，常规布置时支腿底部需做预埋钢板固定，避免振动电机运行时产生整机位移，支腿间的斜向撑杆采用等边角钢焊接，抵消料斗满载时的侧向倾覆力矩，侧面设置的直爬梯采用圆钢弯制踏步，梯身与支腿通过抱箍固定，方便运维人员进入上部平台清理筛网或检查料位。

　　料斗上部设置的格栅筛网是设计中容易被忽略的实用结构，其栅条间隙根据下游设备的进料口径设定，可拦截来料中混入的大块异物、结块物料，避免后续螺旋输送段出现卡滞，不需要额外增设前置筛分设备，筛网采用分段式螺栓固定，磨损后可单独拆卸更换，不需要整体吊装料斗，大幅降低运维工作量。料斗锥段的倾斜角度经过物料安息角校核，针对煤炭类散料设置为不小于55度，避免粉料在锥段搭桥起拱，配合锥段下部安装的振动电机，在给料时产生高频微振，破坏物料与斗壁的粘附力，保证物料连续均匀下落，不会出现断料或冲料问题。

　　下部的倾斜螺旋输送结构采用密封式壳体，避免粉料输送过程中产生扬尘，螺旋叶片的螺距从进料端到出料端采用渐变设计，进料段螺距更大，可快速承接锥部落料，避免进料口堵料，出料段螺距缩小，可实现给料量的稳定控制，螺旋轴的端部轴承采用外置式设计，避免粉尘进入轴承座造成磨损，密封件采用耐磨橡胶材质，适配多尘的作业环境。设备的可拆卸设计体现在多个连接节点：料斗上部筛网框架与斗体采用螺栓连接，螺旋输送段与锥部下料口采用法兰连接，支腿与斗体下部的连接座也采用螺栓固定，在运输时可拆分为多个部件，进入车间后不需要大型吊装设备即可完成组装，对于场地受限的老旧车间改造场景适配性更强。

　　从实际使用的工况来看，这类储料斗可覆盖5立方米到30立方米的储料容量区间，选型时可根据车间的小时处理量调整斗体容积，小容量型号可用于生产线的中间料缓存，大容量型号可作为原料车间的主储料单元，不需要频繁补料。设计时需要重点校核支腿的承重能力，满载时料斗加物料的总重量全部由四根支腿承载，支腿的型材规格需根据满载重量做抗弯强度计算，斜撑的布置角度需保证力的传导路径直接，避免支腿根部出现应力集中。螺旋输送段的倾斜角度通常设置为45度以内，角度过大时会降低螺旋的输送效率，若工艺要求更高的出料高度，可适当降低螺旋转速，保证物料不会沿叶片反向滑落。振动电机的选型需匹配斗体的自重与物料的流动性，激振力过大会造成斗体焊缝开裂，激振力过小则无法起到破拱助流的作用，安装时需在振动电机与斗壁之间加装减震垫，减少振动向支腿与基础的传递。

　　在三维建模过程中，这类设备需要重点处理各个连接节点的装配关系，比如爬梯与支腿的固定位置、螺旋轴与壳体的同轴度、筛网栅条的间隙均匀性，还要预留出振动电机的安装空间与检修空间，避免实际安装时出现部件干涉。料斗内壁可根据输送物料的磨损程度选择加装耐磨衬板，建模时可预留衬板的安装厚度，方便后续根据工况做配置调整。
