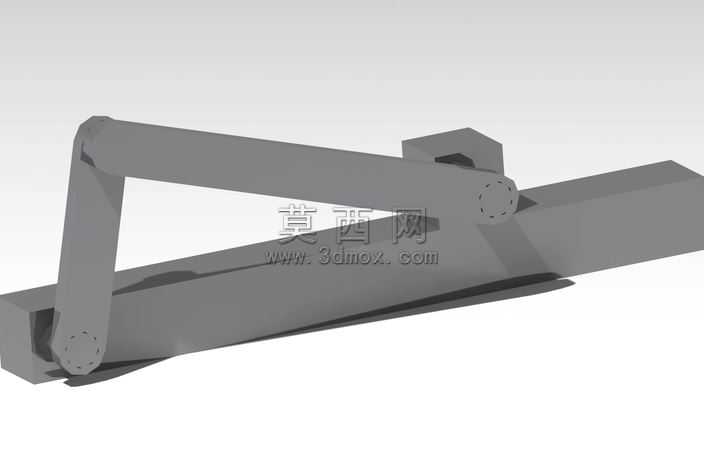

滑块曲柄传动机构三维结构设计

本作品为滑块曲柄传动机构的三维数字化建模成果，建模过程严格遵循机械设计原理，先完成核心构件的参数化草图绘制，依据曲柄回转半径、连杆长度、滑块行程的对应配比关系，精准约束各部件的尺寸参数，确保机构运动符合机械传动的理论逻辑。建模阶段依次构建曲柄、连杆、滑块、导向滑轨四大核心部件，对各部件的铰接部位做了精细化处理，预留标准销轴装配间隙，还原真实机械结构的装配关系，避免运动过程中出现部件干涉问题。材质设置上，对金属构件统一赋予哑光钢材质，调整材质粗糙度、金属度参数，模拟真实机械零件的金属质感，滑轨部位添加轻微的磨损纹理细节，提升模型的真实感。渲染阶段采用柔和的均匀布光方案，多角度打光消除模型结构死角的阴影，清晰呈现各部件的连接关系与轮廓形态，同时开启环境光遮蔽效果，强化构件铰接处、滑块与滑轨配合处的结构层次感。该机构可实现回转运动与直线往复运动的相互转换，建模过程中对运动副做了精准定义，可直接用于运动仿真模拟，直观展示曲柄整周回转时，连杆带动滑块沿滑轨做往复直线运动的完整过程，清晰呈现不同曲柄转角下滑块的位置变化与运动规律，可用于机械原理教学演示、传动方案验证等场景。整体模型结构完整，装配关系准确，各部件均可单独拆分编辑，能够直观展现曲柄滑块机构的典型构造与工作原理，为相关机械结构的设计优化、教学演示提供可靠的三维数字化参考。
