黑克勒G11无壳弹药结构三维模型

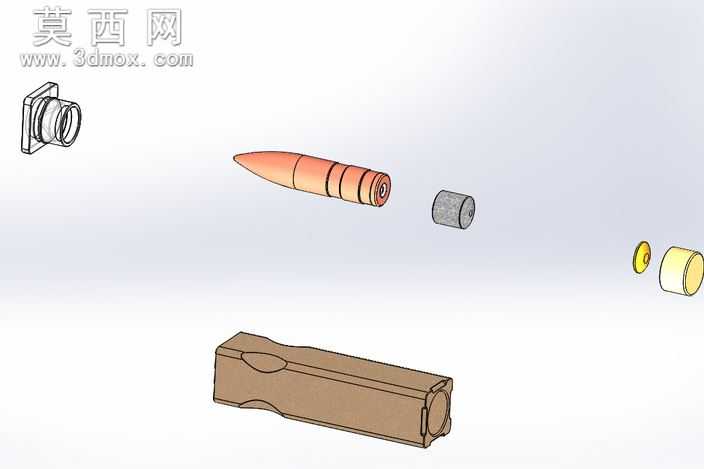

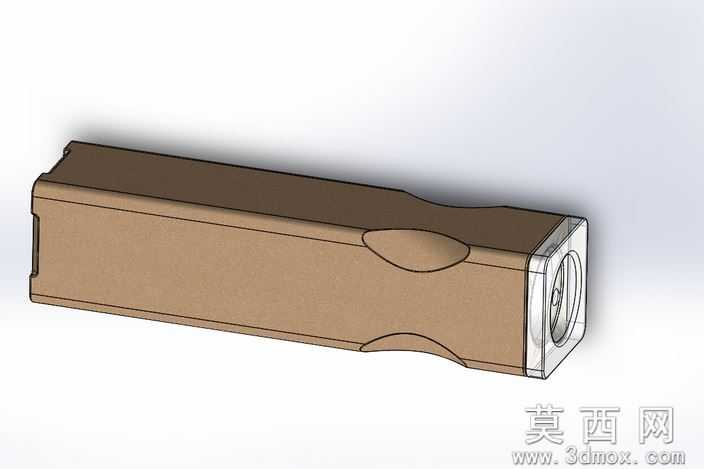

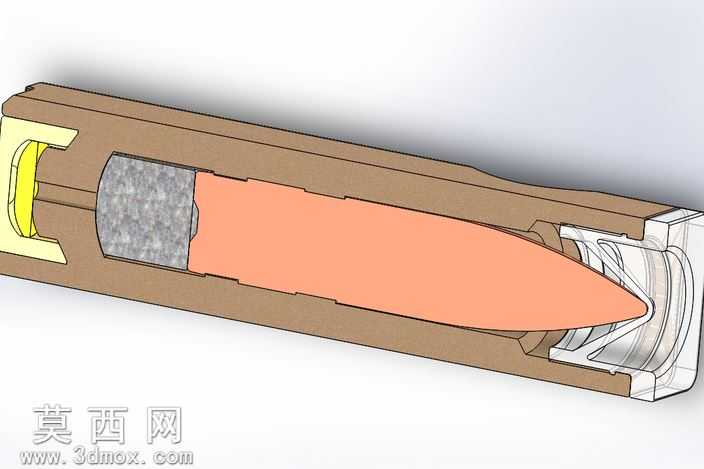

本模型为黑克勒G11配套无壳弹药的三维结构建模作品，整体采用SolidWorks平台完成全参数化建模流程，建模过程中严格参考G11无壳弹的公开实物尺寸比例，对弹药的整体外形、弹体包覆结构、发射药柱端面、定位卡槽等核心结构进行1:1还原。建模阶段首先通过草图绘制勾勒弹体的梯形截面轮廓，使用拉伸凸台命令生成弹体基础实体，针对弹体侧面的定位凹槽、防滑卡位结构，采用切除拉伸与圆角命令组合完成细节处理，保证弹体与G11步枪弹膛的适配结构完全匹配。材质渲染环节，弹体外部的包覆层采用哑光棕褐色硬质聚合物材质，调整材质粗糙度参数模拟高密度发射药压制成型后的哑光质感，前端裸露的药柱端面采用暖黄色半哑光材质，还原无壳弹发射药柱的视觉特征，弹体边缘的棱线处添加轻微倒角与高光反射效果，模拟实物加工后的边缘过渡细节。结构设计上完整还原了无壳弹的一体化设计特征，摒弃传统金属弹壳结构，将发射药压制成型为弹体主体结构，前端嵌入弹头相关结构，侧面预留的卡槽对应步枪供弹机构的定位卡位，整体模型无多余冗余特征，所有结构均可对应实物的功能设计，建模完成后通过干涉检查验证各部分结构无重叠冲突，可直接用于枪械原理演示、军工科普展示、供弹机构适配验证等场景，模型的结构分层清晰，各特征参数可编辑调整，方便后续根据不同展示需求修改尺寸比例或材质表现。
