适配DJI空气单元的双轴FPV摄像稳定支架

　　这套双轴万向节稳定结构，核心服务于FPV航拍场景下的画面稳定需求，专门匹配DJI空气单元FPV相机的安装与使用，解决飞行过程中机体姿态变化带来的画面偏移、抖动问题，为第一视角飞行提供清晰平稳的影像输出。从实际应用场景来看，这类结构多用于穿越机、小型航拍无人机的前端载荷挂载，既可以适配竞速类FPV飞行时的快速姿态调整，也能满足休闲航拍、特种巡检类小型无人机的影像采集需求，在狭窄空间穿越、高速机动飞行的工况下，依然能保证相机光轴的稳定指向。

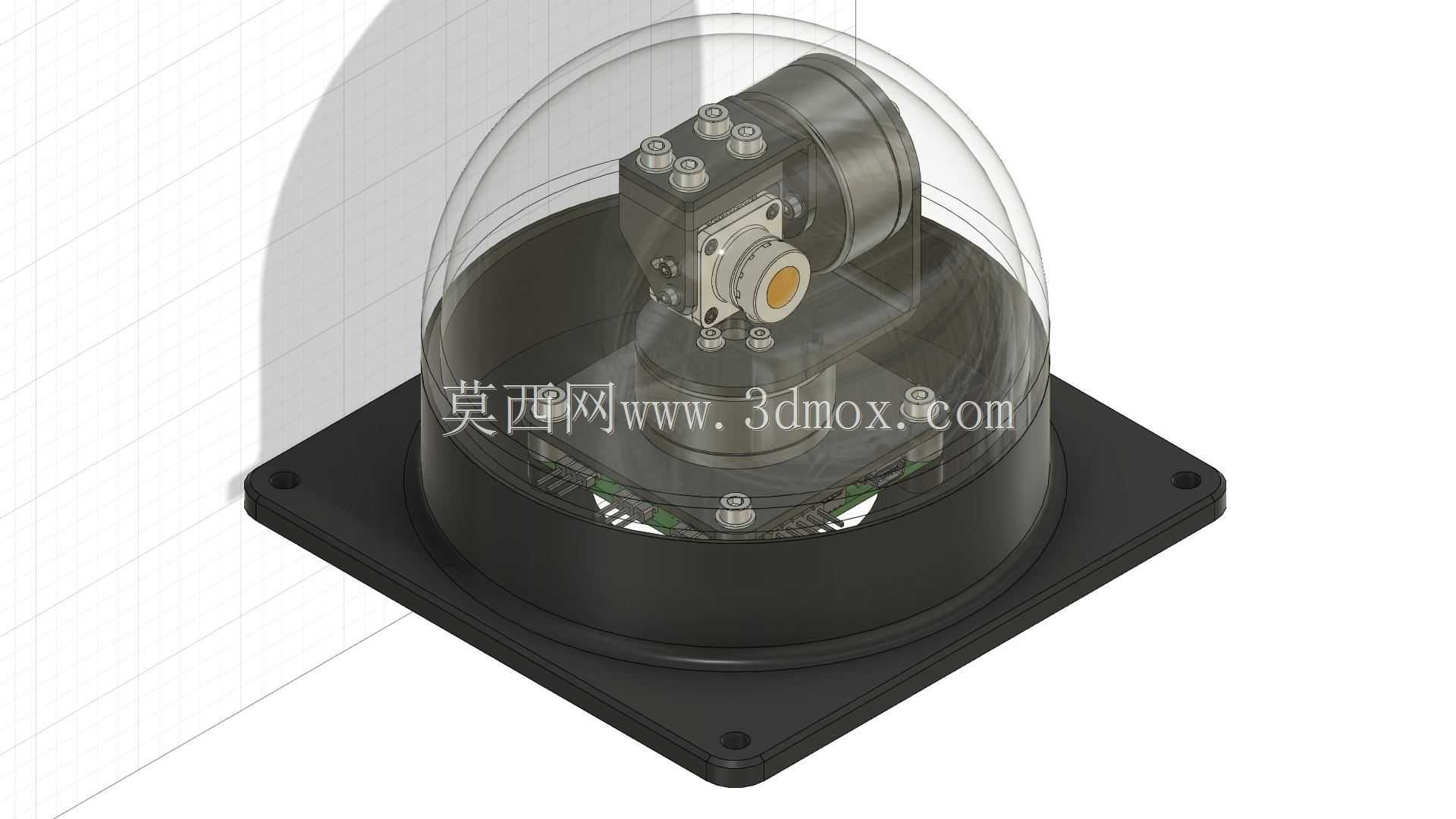

　　结构设计上采用偏航与俯仰双轴独立驱动的布局，两个转动轴分别对应水平方向的航向调整与垂直方向的俯仰角度调整，配合Storm32控制器的闭环控制逻辑，能够实时感知机体的姿态倾角变化，快速驱动对应轴系的伺服结构做出反向补偿，抵消机体晃动带来的画面偏移。整套结构的外壳采用半球形透明亚克力罩作为防护，既能够为内部的相机、传动结构、控制电路板提供防尘、防碰撞的物理防护，又不会遮挡相机的拍摄视野，透明罩的曲面弧度经过匹配计算，刚好覆盖相机的全视场角范围，避免出现罩体边缘入镜的问题。底座部分采用方形法兰式安装结构，四个角预留了安装孔位，能够直接通过螺丝固定在无人机的前端载荷安装位，安装接触面做了平面度处理，保证安装后整套云台的基准面与无人机机体基准面平行，降低初始校准的调试难度。

　　材质选择上，主体承载结构采用尼龙6材质加工，这种材料本身具备较好的韧性与轻量化特性，密度远低于铝合金等金属材料，能够有效降低整套载荷的重量，减少对无人机起飞重量、续航时间的影响，同时尼龙材质的自润滑特性能够降低轴系转动过程中的摩擦阻力，让轴系转动更顺滑，减少伺服驱动的负载，也能降低飞行过程中震动传导带来的共振问题。内部的传动连接部位采用金属紧固件定位，保证轴系的装配精度，避免长期使用后出现结构松动、轴系间隙变大的问题，相机安装位做了精准的定位槽设计，安装DJI空气单元相机时能够直接卡入定位，不需要额外调整位置就能保证相机光轴与云台转动中心重合，减少转动过程中的视差偏移。

　　从安装边界尺寸来看，整套结构的方形底座安装孔距匹配主流小型穿越机的前端载荷安装标准，半球形外罩的最大外径控制在合理范围内，不会超出无人机机体的整体宽度，避免飞行过程中罩体碰到障碍物或者螺旋桨。俯仰轴的转动角度范围覆盖了从水平向前到垂直向下的常用拍摄角度，偏航轴的转动范围满足飞行过程中水平方向的视角调整需求，两个轴系的转动都做了机械限位设计，避免转动角度过大拉扯内部的连接线缆，造成线路损坏。内部的电路板安装位预留了足够的走线空间，相机、伺服电机与控制板之间的连接线可以沿着轴系的中空结构布置，不会在转动过程中出现线缆缠绕、拉扯的问题，走线槽的位置做了圆角处理，避免长期摩擦损坏线缆外皮。

　　在实际装配调试过程中，这套结构的零部件拆分逻辑清晰，所有配合面都做了公差匹配，尼龙件的注塑精度能够保证装配时不需要额外打磨修配，直接按照装配关系就能完成组装，伺服电机的安装位采用嵌入式定位，电机输出轴与转动臂的连接采用紧定螺丝固定，保证传动过程中没有回程间隙，提升稳定控制的精度。整套结构的重量控制在小型无人机的载荷承载范围内，不会给无人机带来过大的负载压力，同时结构的强度能够承受FPV飞行过程中的加速度冲击，在快速机动、小幅碰撞的情况下不会出现结构断裂、部件脱落的问题。半球形外罩与底座的连接采用卡扣式设计，日常维护时不需要工具就能快速拆开，方便调整相机参数、清理镜头或者检修内部结构，卡扣的配合松紧度经过调试，飞行过程中不会因为震动出现罩体脱落的情况，同时拆卸时不需要过大的力度，避免拆卸过程中损坏外罩或者内部部件。
