小型龙门式数控雕刻加工设备结构

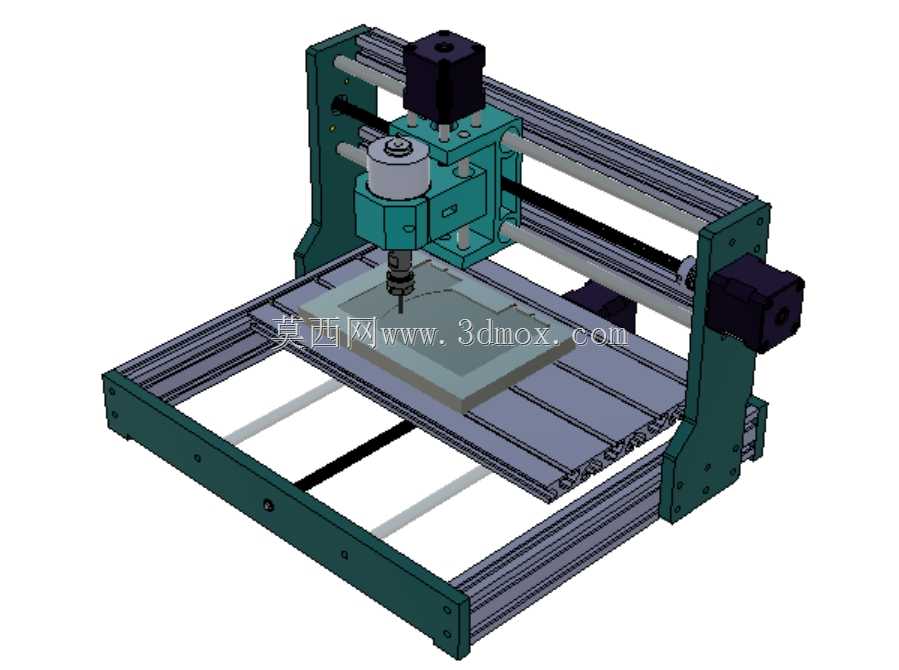

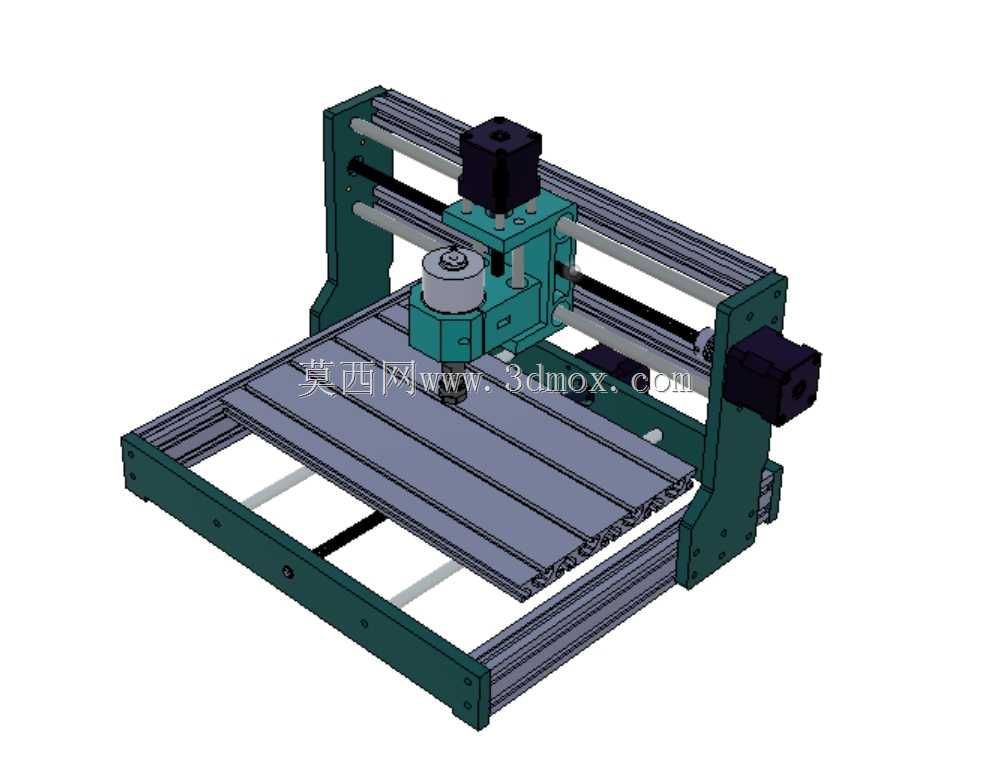

　　这款小型龙门式数控加工设备的结构设计，主要面向桌面级小尺寸工件的精密加工场景，适配小批量非标零件加工、教学实训、个人DIY创作以及小型工坊的打样需求，可覆盖软金属、工程塑料、木材、亚克力等多种常见加工材料的铣削、雕刻、钻孔工序，相比大型工业机床占地空间更小，部署灵活，不需要专门的大型设备基础，普通工作台面即可完成安装固定。从结构布局来看，设备采用经典的动龙门式三轴传动架构，Y轴方向采用双平行直线导轨布置在床身两侧，龙门横梁整体沿Y轴做往复进给运动，这种布局能在有限的占地尺寸下最大化有效加工行程，同时保证横梁运动过程中的受力均衡，避免单侧传动带来的偏载卡顿问题；X轴传动组件集成在龙门横梁上，搭载加工主轴的滑座沿横梁做横向进给，

　　Z轴滑枕则垂直安装在X轴滑座上，带动主轴完成垂直方向的进刀与退刀动作，三个轴向的传动均采用丝杠配合直线导轨的组合，能保证进给过程中的运动精度，减少反向间隙带来的加工误差。设计过程中对原有参考结构做了大量简化处理，去掉了非必要的冗余防护与复杂的外置走线结构，将各轴向的驱动电机安装位置做了优化调整，X轴与Z轴的驱动电机直接布置在滑座与滑枕的端部，缩短传动链长度，Y轴的双驱动电机分别布置在床身两侧的导轨端部，与龙门架的两侧连接座直接联动，避免长传动轴带来的传动滞后，这种简化设计一方面降低了整体结构的装配难度，另一方面也减少了运动部件的整体重量，让设备在高速进给过程中的惯性更小，启停响应速度更快，能适配仿真环境下的高速加工模拟需求。

　　从安装边界来看，床身整体采用框架式铝型材拼接结构，底部预留了标准的T型槽安装台面，既可以通过T型螺栓直接固定在标准工作台上，也可以加装减震脚垫放置在平整的硬质台面上，设备的外接电气接口全部集中布置在床身后侧的走线槽内，避免运动过程中线缆与传动部件发生干涉，各轴向的行程限位开关安装位置都做了内嵌处理，不会超出设备的整体外轮廓，在安装时不需要额外预留侧面的操作避让空间，只需要在前侧预留上下料的操作空间即可。主轴部分采用高速电主轴设计，安装在Z轴滑枕的下端安装座内，通过标准的ER夹头装夹刀具，可适配不同直径的铣刀、雕刻刀、钻头，主轴的转速范围覆盖常规小型加工的需求，能满足不同材料的切削线速度要求；设备的工作台面采用带T型槽的平板结构，

　　可通过压板、夹具固定不同形状的待加工工件，台面的平面度经过结构优化，在全行程范围内的支撑刚度均匀，避免加工过程中因台面变形导致的工件尺寸超差。在仿真适配层面，整个结构的运动副设置完全匹配实际设备的运动逻辑，各轴的运动行程、进给速度上限、主轴转速范围都按照实际设备的参数做了对应设置，可直接用于CAM环境下的加工路径仿真，验证加工过程中是否存在刀具与工件、夹具、设备结构的碰撞问题，也可以用于加工前的路径合理性验证，减少实际加工中的试切成本，对于刚接触小型数控设备操作的学习者来说，也可以通过这个仿真模型熟悉设备的运动逻辑与加工流程，降低真机操作的误操作风险。结构设计过程中充分考虑了零部件的通用性，大部分结构件都采用标准铝型材与通用连接配件，非标准的安装板、连接座都采用平板式结构，加工难度低，用户如果需要根据自身需求改装设备，只需要更换对应的安装板即可调整主轴规格、行程范围，不需要对整体床身结构做大规模改动；各轴向的导轨、丝杠都采用标准的工业级传动配件，后期维护更换时不需要定制特殊规格的零件，能降低设备的长期使用维护成本。
