开源Root4数控加工设备结构设计

　　这款数控加工设备的结构设计，面向小型加工场景的实用化需求做了针对性调整，可覆盖非金属板材、软质金属的平面铣削、雕刻、钻孔等加工工序，适配个人DIY加工、小型工坊打样、教学实训等多种应用场景，能满足小尺寸工件的多工序数控加工需求，无需额外购置大型加工设备即可完成常规的平面类加工任务。

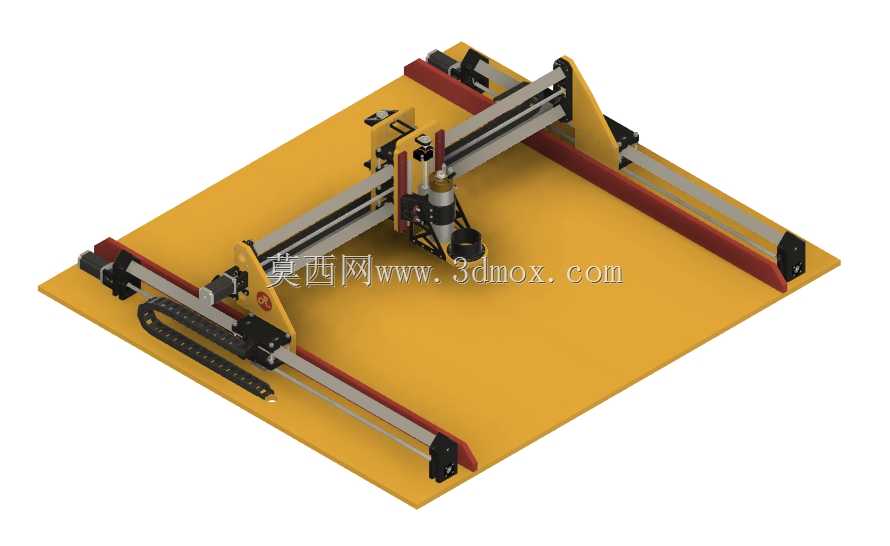

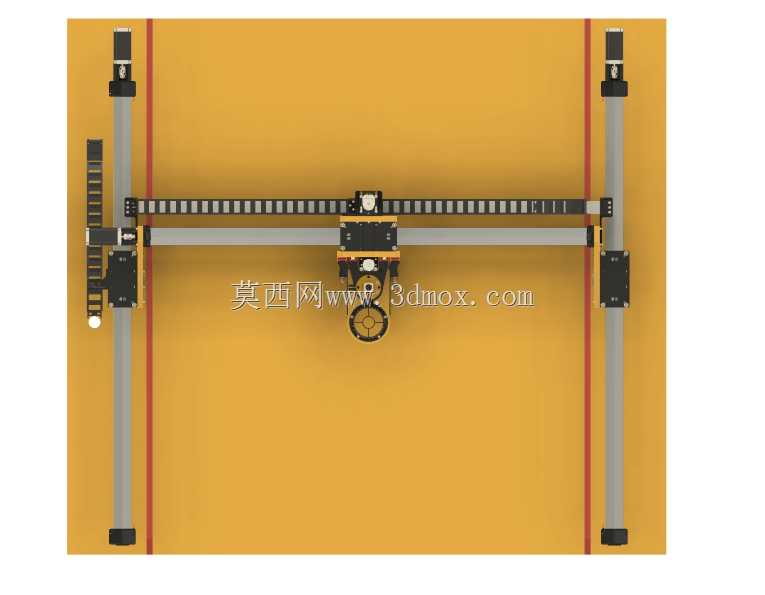

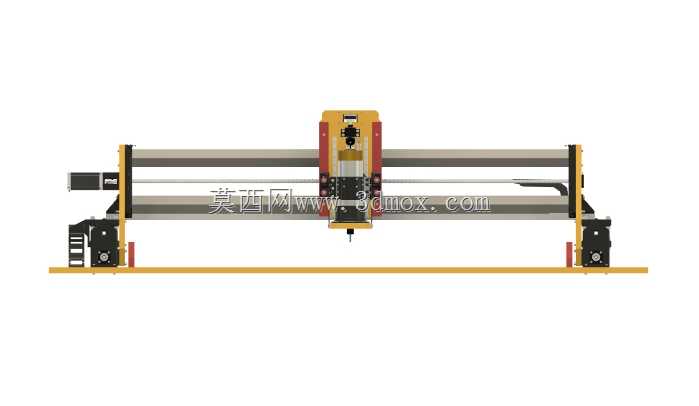

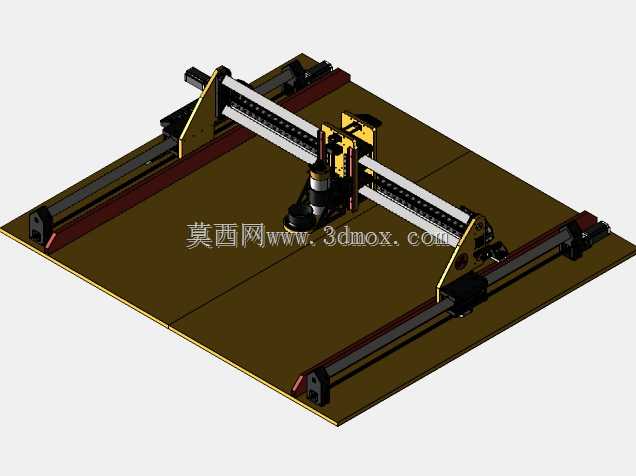

　　从结构设计逻辑来看，整机采用龙门式移动结构，加工台面作为固定承载基准，X轴双导轨平行布置在台面两侧长边，Y轴横梁横跨在X轴滑块之上，Z轴加工主轴组件挂载在Y轴滑块上，这种结构能在有限的占地面积下最大化有效加工行程，同时保证运动过程的结构刚性。设计过程中对导轨选型做了适配调整，将原方案的T形导轨更换为通用型T形导轨滑块，同步修改了防尘鞋挂钩部件的结构，让防尘组件能与滑块随动配合，全程覆盖导轨外露工作面，避免加工产生的切屑、粉尘进入导轨滚道造成磨损卡滞，延长导轨副的使用寿命。

　　传动系统的设计也做了细节优化，X、Y轴均采用同步带传动方案，设计中适当调整了同步带的长度参数，保证装配时能获得合适的张紧力，既避免带体过松导致的传动反向间隙，也防止过张紧造成的轴系负载过大、带体过早疲劳失效。Z轴方向采用滚珠丝杠传动，将原方案的普通梯形丝杠替换为SFU1610型滚珠丝杠，配合直线导轨导向，能有效提升Z轴的传动精度与进给平顺性，降低主轴升降过程的爬行问题，保证钻孔、铣削深度的控制精度。

　　针对紧固件的选型也做了工程化调整，原方案中固定防尘罩的M5螺钉全部更换为M6规格，同时增加了M6平面滚花指形螺母，无需额外工具即可手动完成防尘罩的拆装，方便日常维护清理导轨区域的积屑；支架固定位置的六角螺母替换为锁紧螺母，能在设备长期运行产生振动的工况下避免紧固件松动，防止支架移位造成的运动精度下降，减少日常运维的紧固件紧固频次。

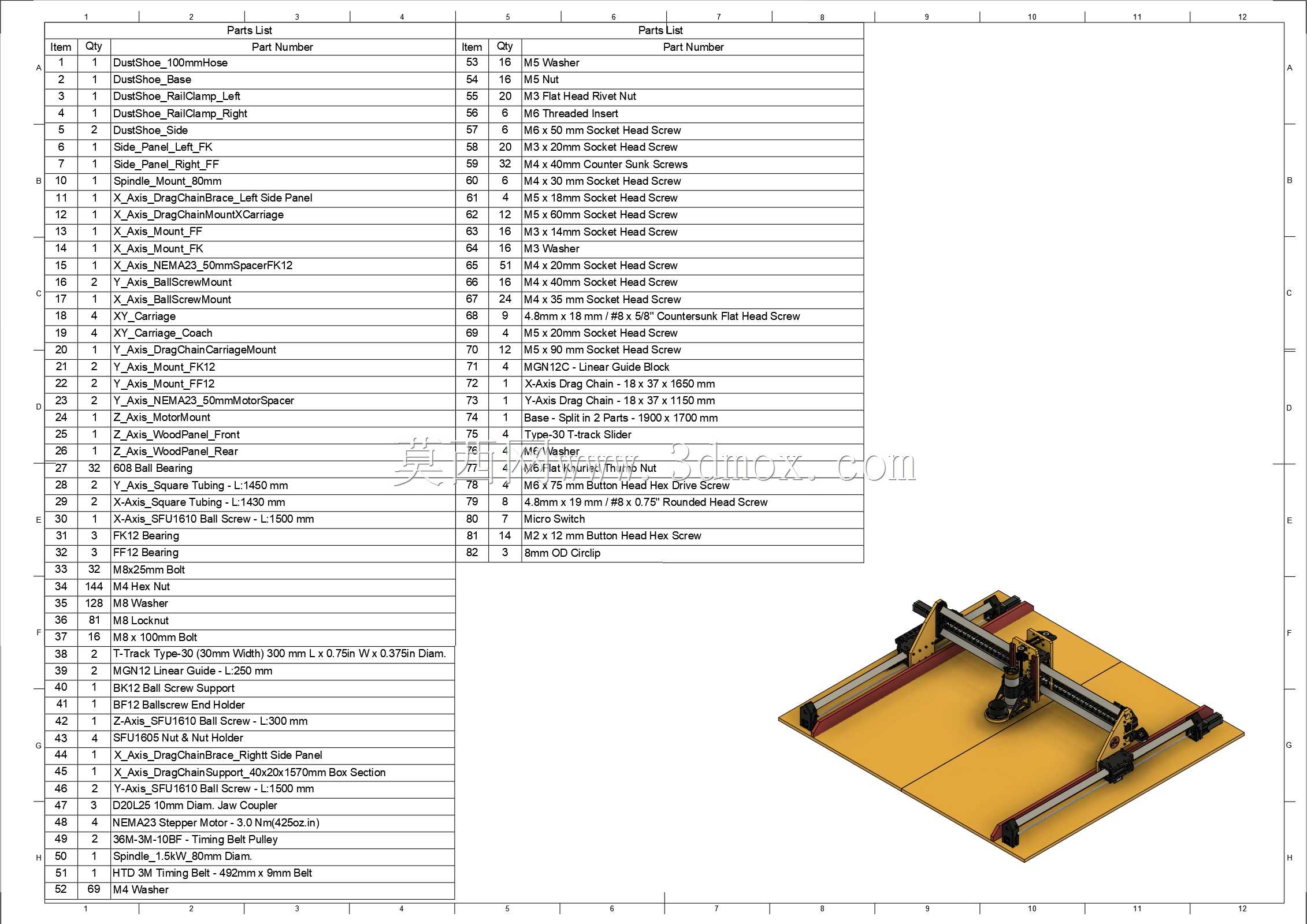

　　细节结构上，对Y轴相关的支撑部件做了命名与结构修正，FF12Y轴支架、FK12Y轴底座的安装配合面做了公差适配，保证装配后Y轴横梁的直线度与平行度符合设计要求，避免横梁倾斜导致的加工平面度超差。所有STL格式的结构件命名都做了统一规范，方便后续的零件加工、3D打印制作与装配溯源，降低开源项目使用者的装配门槛。

　　安装边界方面，整机以标准设计尺寸为基准做了适配调整，所有运动部件的行程极限位置都设置了机械限位结构，防止运动超程造成的传动部件损坏，安装时只需保证台面放置的水平度，将设备固定在平整的工作台架上即可完成主体安装，后续只需完成电气接线、主轴调试、运动参数校准即可投入使用。虽然该设计尚未完成实体样机的全流程验证，但所有尺寸参数均在CAD环境中做了干涉检查与运动仿真，确认各轴全行程运动无部件碰撞，传动路径无卡滞点，结构件的受力强度满足小型加工的负载要求，能为开源数控设备的DIY制作、小型数控设备的二次开发提供可直接复用的结构参考，使用者也可根据自身的加工需求，在现有结构基础上调整台面尺寸、更换更高功率的主轴组件，拓展设备的加工能力与适用范围。
