FRC Reefscape赛事竞技机器人结构设计

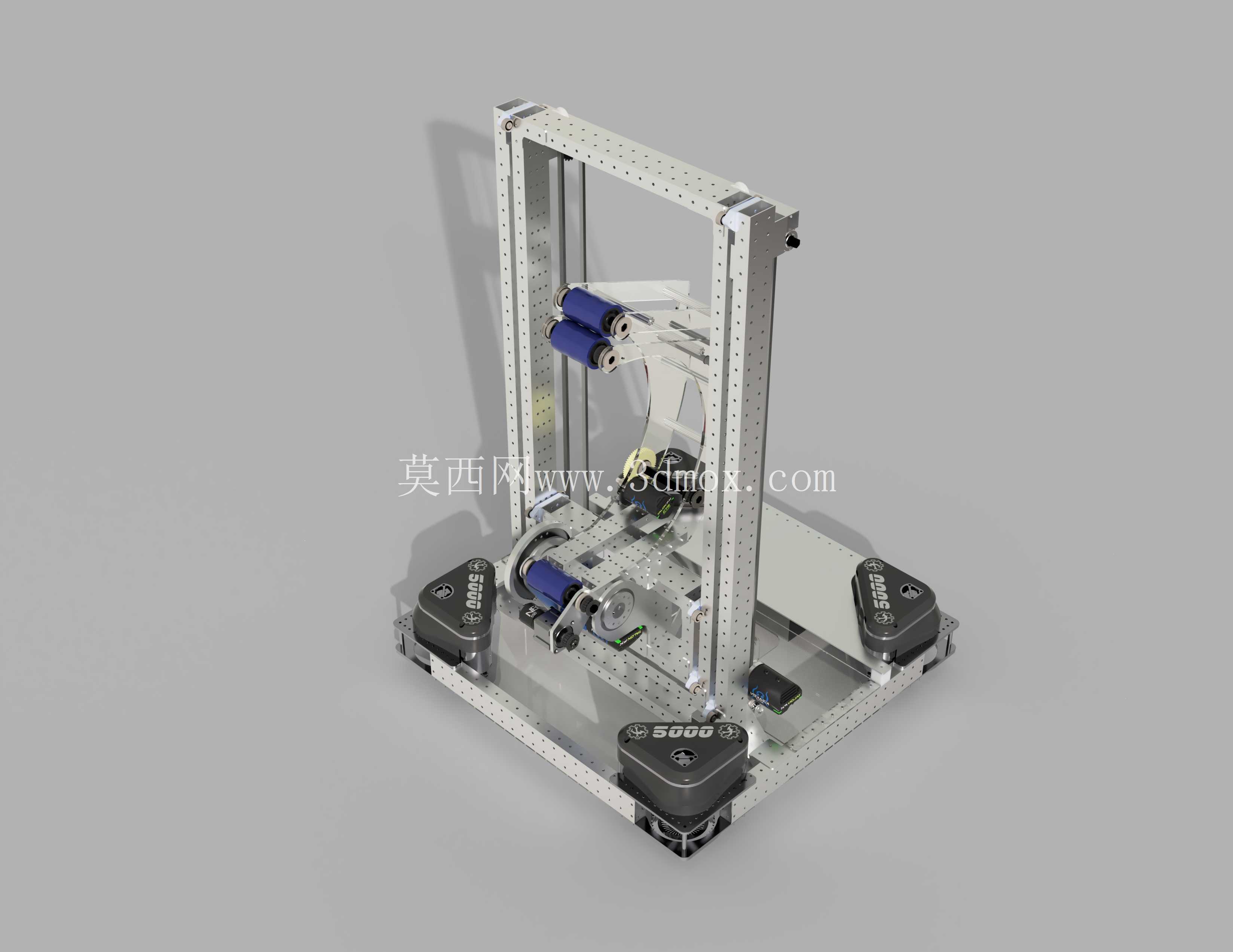

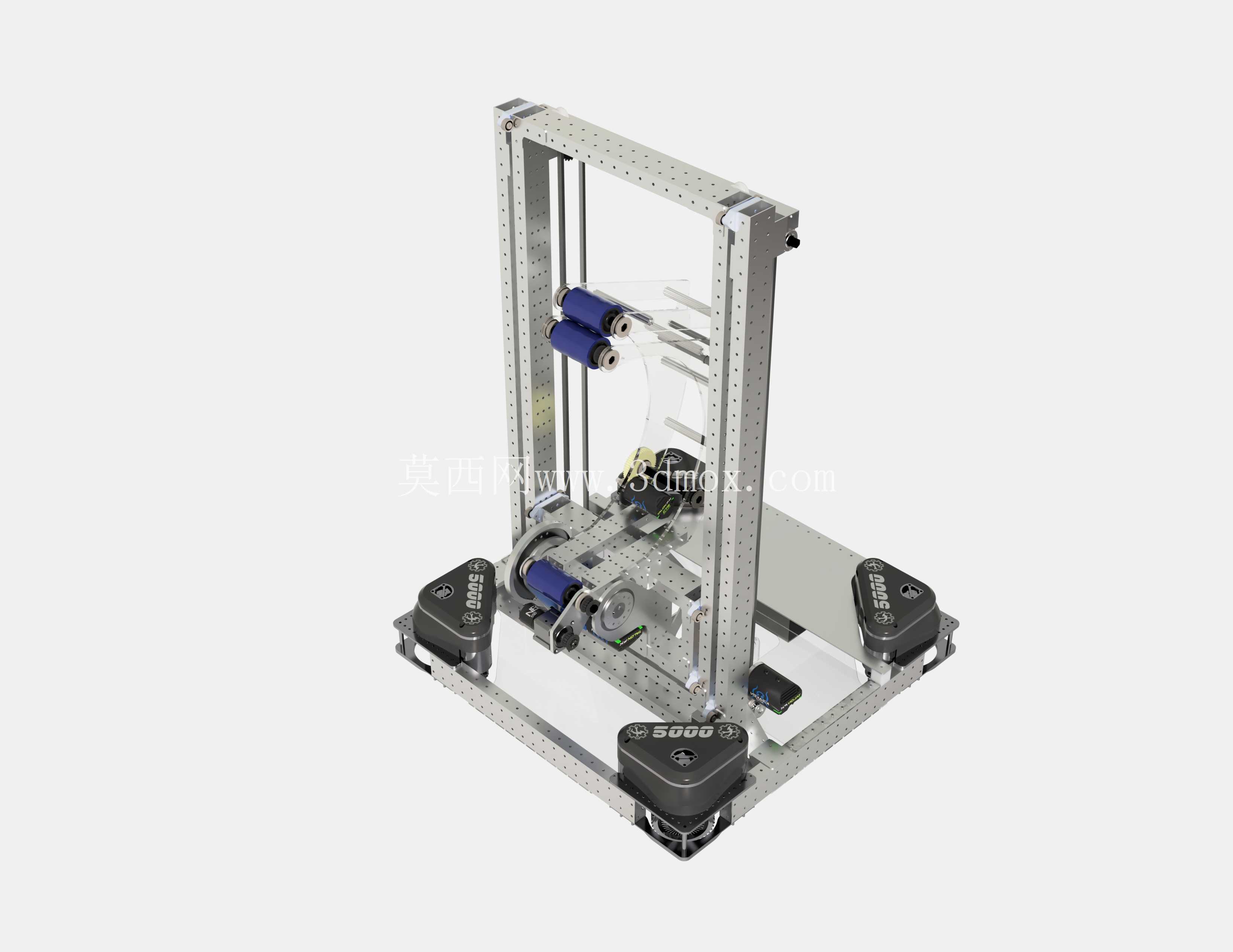

　　这套竞技机器人结构针对青少年机器人赛事的对抗场景开发，核心服务于FRC Reefscape主题赛事的场地作业需求，可在规定场地内完成物料拾取、投射、定点移动、障碍规避等核心赛事任务，适配赛事规则下的全流程作业要求。整机采用模块化铝型材搭建主体框架，型材选型兼顾结构刚性与整体减重需求，框架连接采用标准角码与内嵌螺母配合，无需复杂焊接工艺即可完成整机组装，也方便参赛队伍根据赛事测试结果快速调整局部结构，适配不同战术需求下的布局改动。

　　底部行走单元采用四轮差速驱动布局，驱动轮选用高摩擦系数的橡胶包覆轮组，搭配侧边辅助万向轮保证转向灵活性，可在赛事场地的专用地毯表面实现快速启停、小半径转向甚至原地回转动作，满足赛事中快速抢位、机动规避的移动需求；驱动模块采用集成式减速电机直连轮组的布局，减少传动链的间隙累积，保证行走精度与动力传递效率，电机安装座设计有长槽调节结构，可快速调整轮组张紧度，适配不同场地表面的摩擦特性变化。

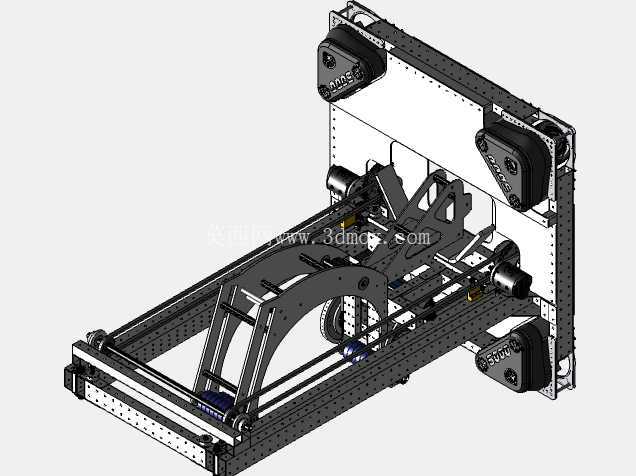

　　上部作业机构采用多级升降框架结构，通过线性导轨约束升降自由度，配合同步带传动实现作业末端的高度调节，可覆盖赛事中不同高度的物料拾取与投放点位；末端执行器采用双滚轮夹取结构，滚轮表面包覆防滑弹性材质，可稳定夹持赛事专用的环状、块状物料，夹取力度可通过调整滚轮间距适配不同尺寸的作业对象，无需更换末端零件即可覆盖多数赛事物料的操作需求。整机的电气元件全部内嵌安装在框架型材的槽位内部，走线沿型材内腔布置，避免赛事对抗中出现线路剐蹭、元件磕碰损坏的问题，控制模块、电源模块的安装位置预留了足够的散热间隙，同时做了快拆设计，可在赛事间隙快速完成元件更换、电池调换等维护操作。

　　从安装边界来看，整机的外轮廓尺寸完全符合FRC赛事的起始区尺寸限制，所有突出部件均做了圆角防护处理，避免对抗中对其他参赛设备造成不必要的结构损伤；框架的上部预留了标准安装孔位，可根据赛事战术需求额外加装辅助定位传感器、顶部投射机构等拓展模块，不需要对主体框架做破坏性改动即可完成功能升级。结构设计过程中优先考虑了加工便利性，所有板材类零件均采用常规水切割或激光切割工艺即可加工，没有复杂的曲面加工需求，普通参赛队伍借助常规机加工设备即可完成全套零件的制作，装配流程也遵循从下到上的模块化逻辑，单组参赛队员在数小时内即可完成整机组装与初步调试。在结构刚性校核上，针对赛事中常见的碰撞、急停冲击场景，对框架的连接节点、轮组安装座、升降机构承重位置做了局部加强，在控制整体重量的前提下保证结构抗冲击能力，避免对抗中出现结构变形导致的功能失效。
