珀耳帖效应流体冷却散热模组结构

　　这套基于珀耳帖效应的流体冷却模组，核心应用场景覆盖小型精密实验设备温控、桌面级工业检测仪器恒温、小功率激光器件散热、微型反应体系温度控制等需要精准控温且空间受限的工况，区别于常规风冷散热仅能将温度降至环境温度附近的局限，该模组可通过半导体制冷片的珀耳帖效应，实现低于环境温度的流体温控输出，满足小流量循环冷却的实际需求。

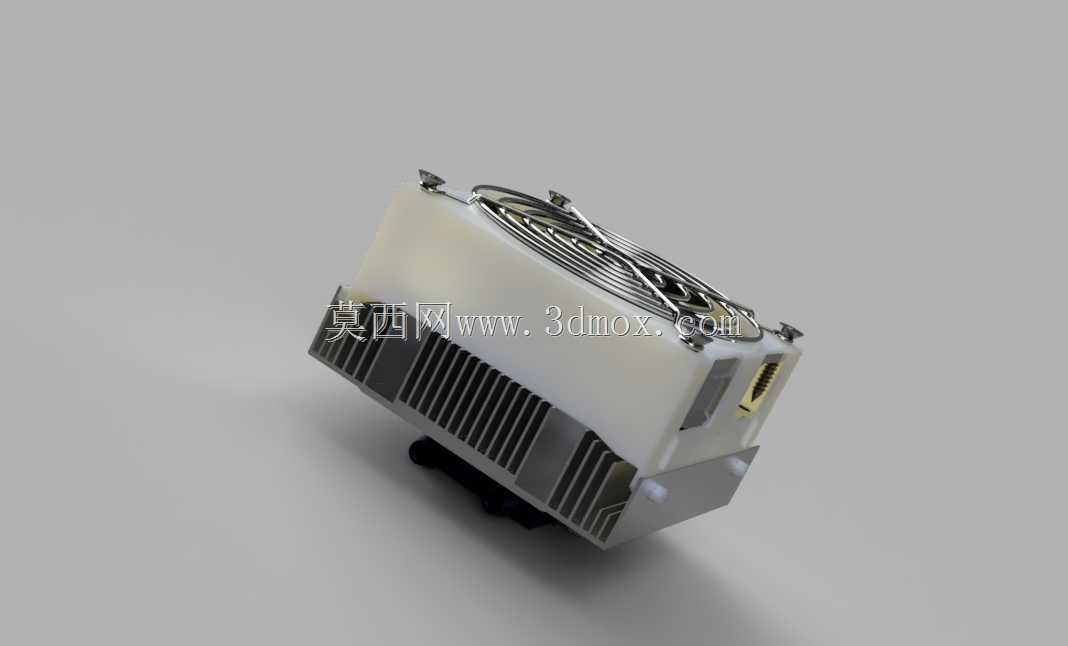

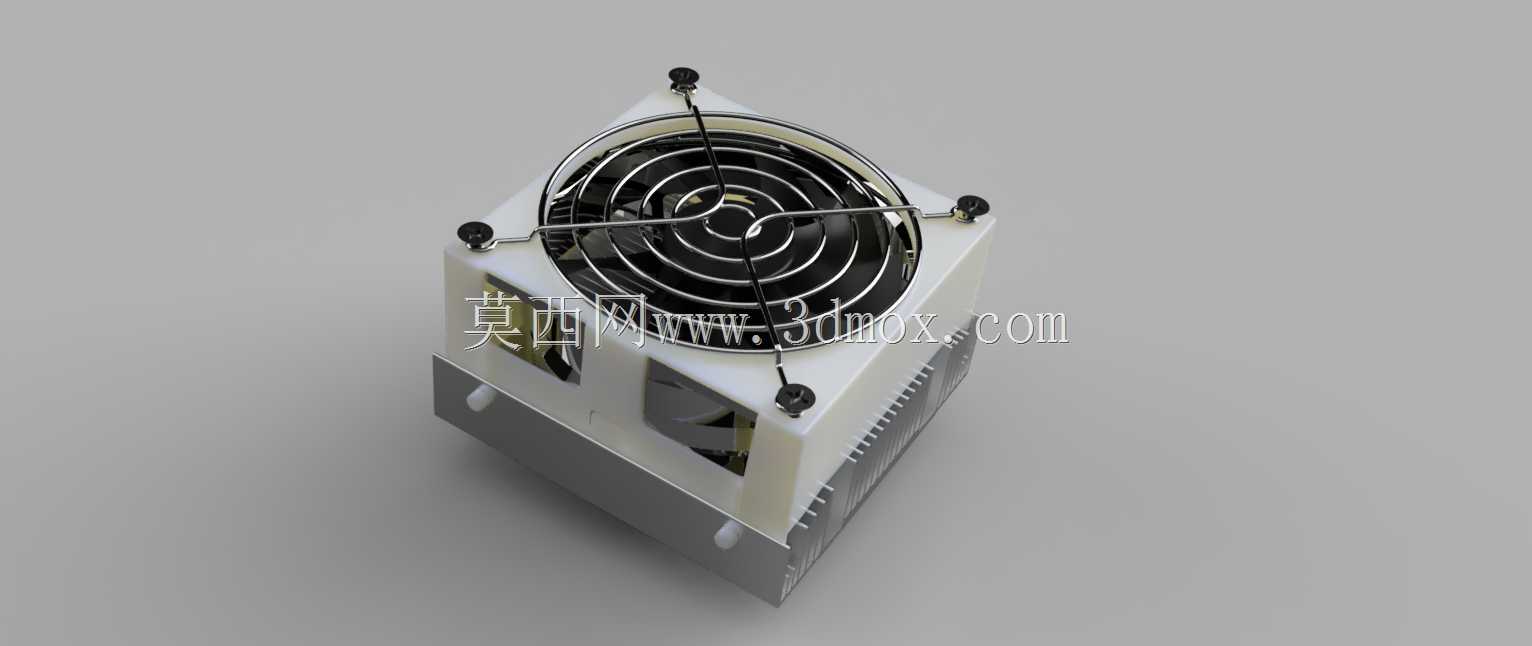

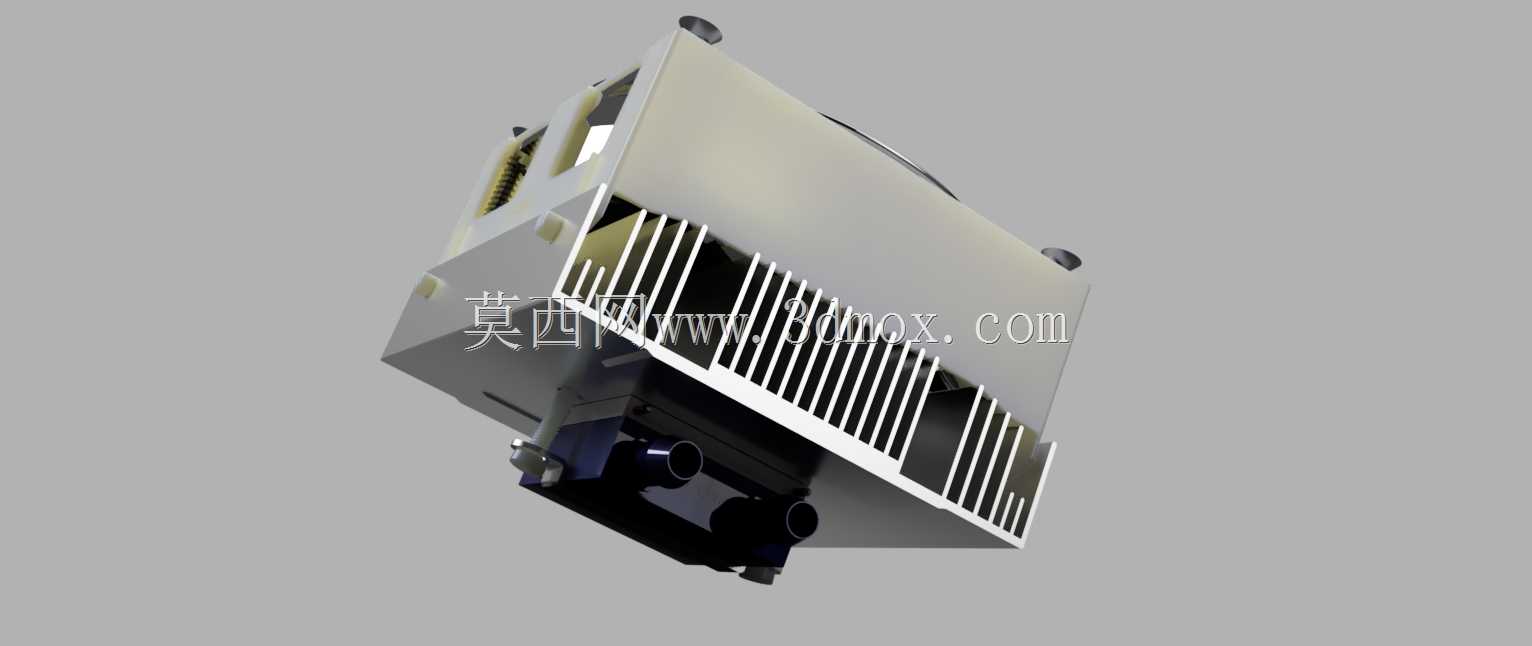

　　从实际功能逻辑来看，模组采用风冷+液冷结合的二级散热路径：珀耳帖制冷片的冷端贴合冷却液流道壁面，对流经流道的冷却介质进行降温，热端则通过铝挤型散热基座将热量传导至密集鳍片区域，搭配90mm规格轴流风扇形成强制对流，将制冷端搬运的热量持续散至周边空气，整套结构无需复杂的压缩机制冷回路，体积紧凑、无制冷剂泄漏风险，适合小功率、安装空间局促的温控场景使用。

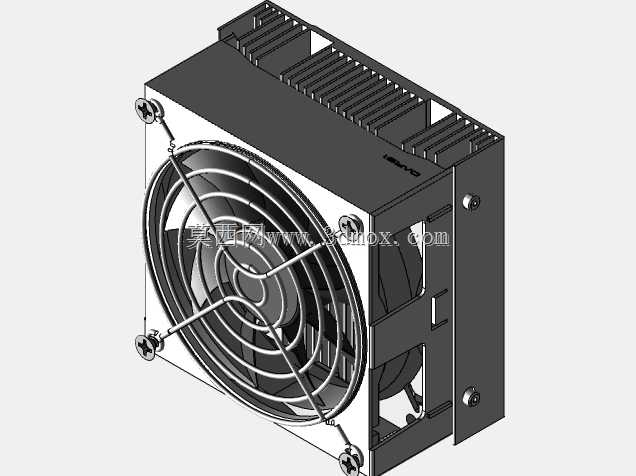

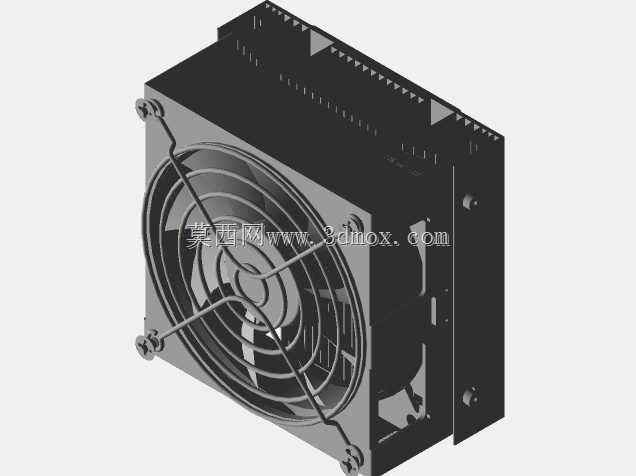

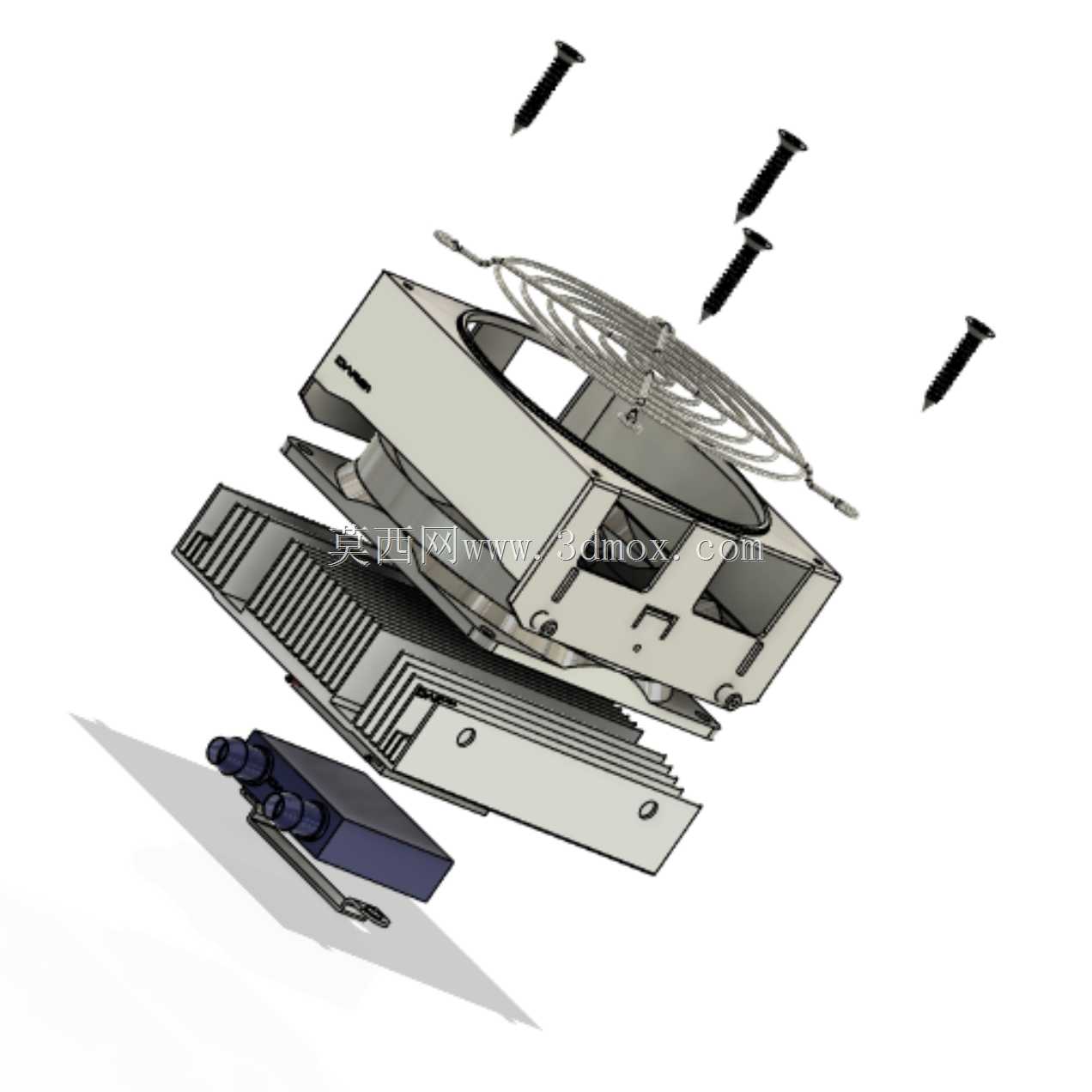

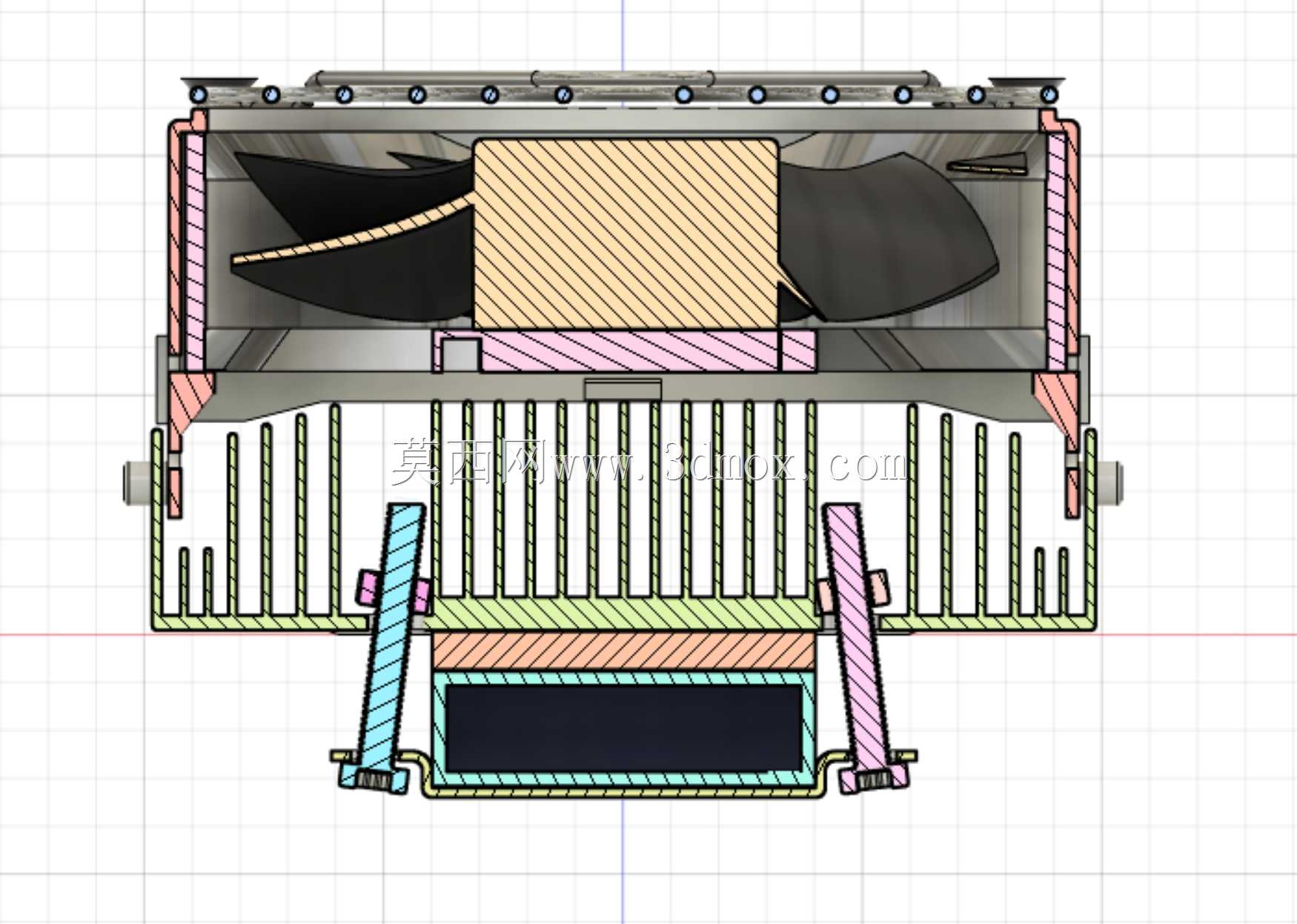

　　结构设计层面，整套模组采用分层堆叠的装配逻辑，从下至上依次为冷却液歧管基座、珀耳帖贴片安装位、铝挤散热鳍片组、风扇固定支架、风扇防护格栅，各层之间通过标准装配螺钉完成锁紧，冷端与流道接触面、热端与散热鳍片接触面均预留了导热介质填充间隙，可在装配时填充导热硅脂或导热垫降低接触热阻。冷却液歧管采用侧出式快插接口设计，适配常规外径的软质冷却软管，歧管支架与主体结构集成设计，无需额外安装固定件即可完成管路定位，避免管路拉扯导致的接口渗漏问题。风扇护罩采用金属栅格结构，既可以避免异物触碰高速旋转的风扇扇叶引发安全隐患，又不会过度阻挡进风风路，保障散热鳍片区域的通风量满足热交换需求。

　　安装边界与尺寸适配方面，整套模组的主体轮廓为方正结构，散热鳍片区域的鳍片间距经过优化，在90mm风扇的风压特性下可实现最优的风阻与换热面积平衡，鳍片高度经过热仿真校核，既不会因为鳍片过高导致风阻陡增、散热效率下降，也不会因为鳍片过短导致换热面积不足、热端温度过高影响制冷效率。安装固定位预留于模组底部的四个角点，可通过M3规格螺钉直接固定在设备安装平面上，安装时需注意预留风扇进风侧与出风侧的通风空间，进风侧建议预留不小于20mm的无遮挡空间，出风侧避免紧贴设备内壁阻挡热风排出，保障风道通畅。冷却液接口位于模组侧方，安装时需预留软管弯曲半径空间，避免软管弯折导致冷却液循环受阻。

　　在实际选型适配过程中，需要注意该模组的制冷功率与散热能力匹配，当热负载接近模组额定制冷功率时，需适当提高风扇转速或保障环境通风条件，避免热端热量堆积导致制冷效率衰减；流道内部的冷却液建议采用去离子水或专用冷却介质，避免长期使用后流道内部结垢影响换热效率，装配时需注意珀耳帖片的冷热端方向，避免装反导致无法实现制冷效果。整套结构的所有零部件均采用常见标准件与常规机加工艺可实现的结构，没有特殊定制的异形构件，在进行三维结构适配时可直接根据安装空间调整固定孔位与接口方向，快速集成到各类需要小型温控冷却的设备结构中。
