Arduino兼容水位检测传感模块结构设计

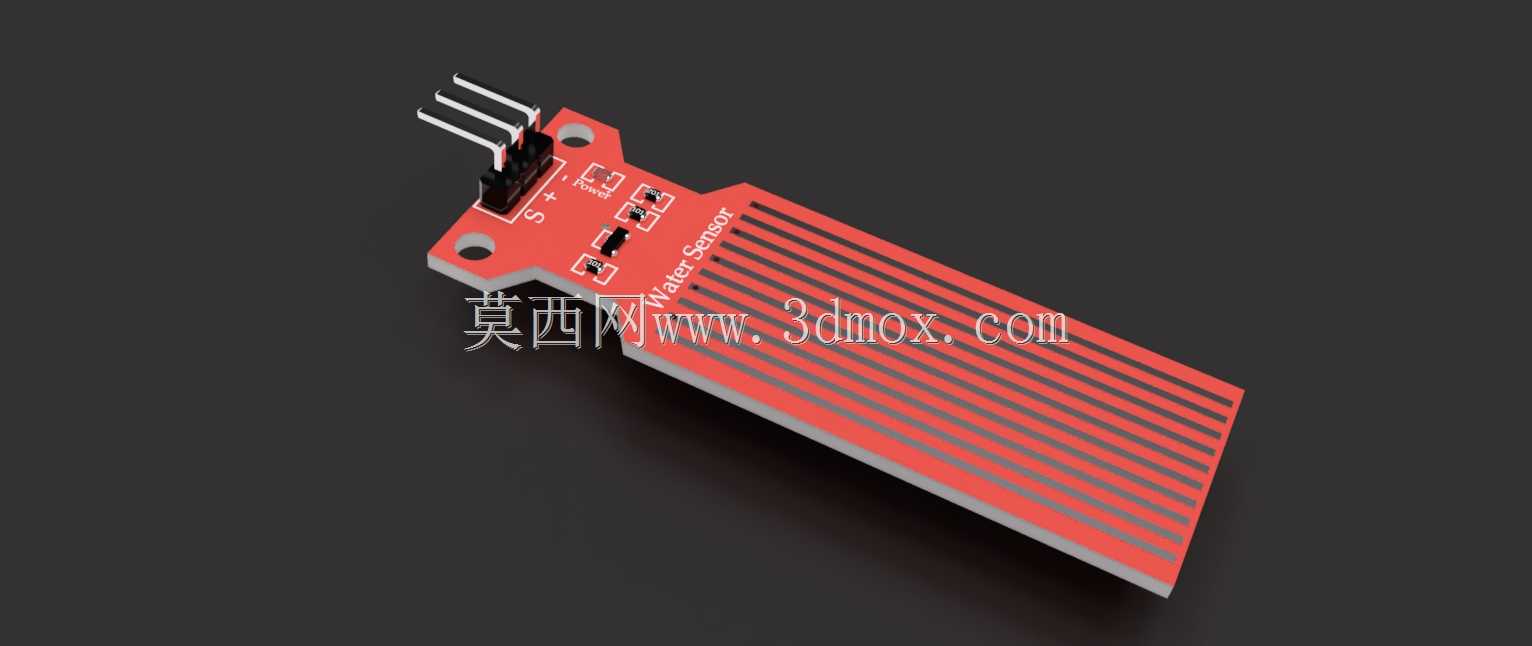

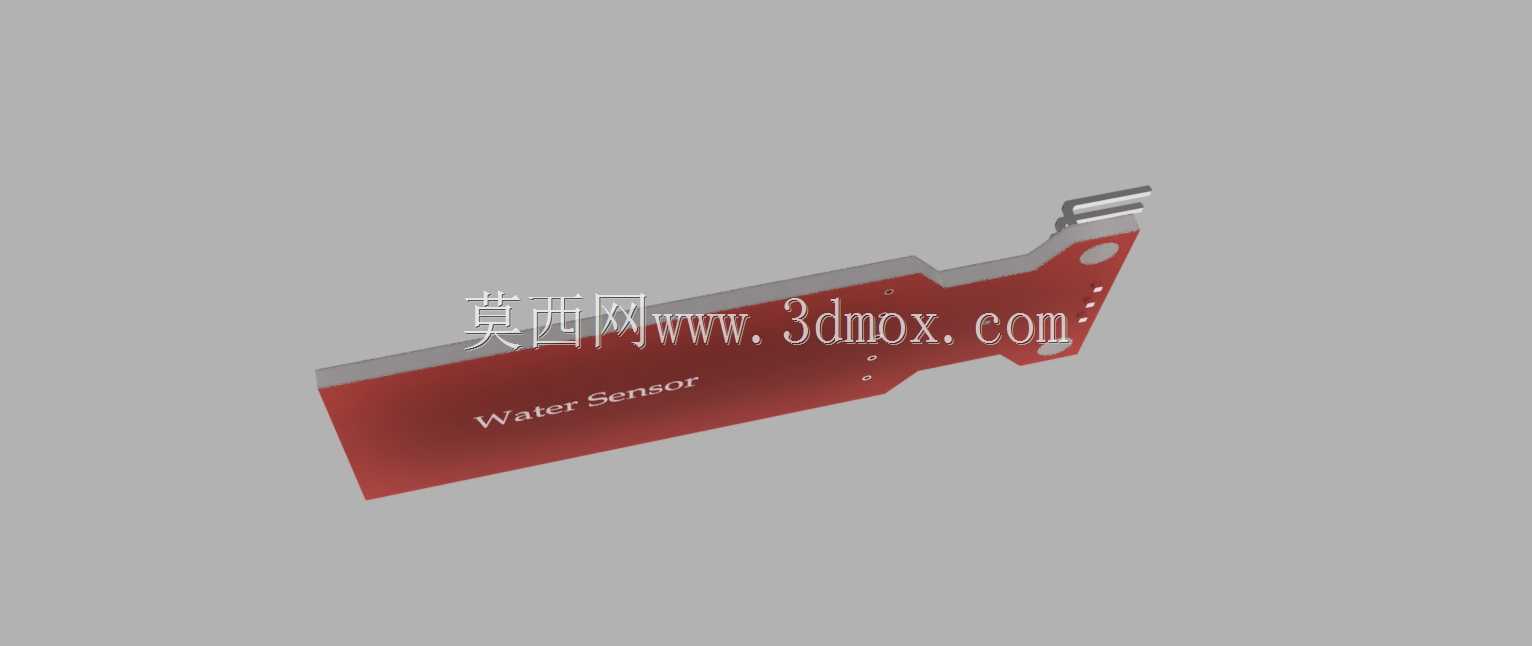

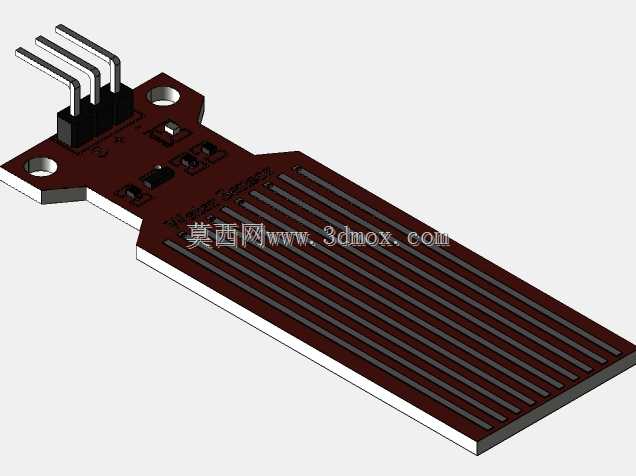

　　整块感应板和信号处理电路做在同一块PCB上，生产时只需要完成SMT贴片、排针焊接两道工序，批量一致性很容易控制。模块的信号处理区域做了红色阻焊覆盖，把信号调理电阻、电源指示灯、接线焊盘都保护在阻焊层下方，避免检测时水体溅到信号区造成电路短路，只有末端平行排列的感应敷铜区做了露铜处理，而且每一条感应走线都做了等宽等间距设计，从靠近信号区的位置一直延伸到板件最底端，这样当水面从底端逐步上升时，被水导通的走线长度线性增加，输出的模拟电压也会随之线性变化，控制器只需要做简单的数值映射就能得到对应的水位高度，不需要复杂的非线性校准。安装边界上，整个模块的感应检测区域尺寸为40mm×16mm，板件上端预留了两个直径3.2mm的固定安装孔，在民用给排水、小型农业滴灌、开源硬件创客项目、桌面级水族运维、小型实验台流体回路这类场景里，水位检测是最基础的感知环节，不少刚接触嵌入式流体控制的工程师，最先接触的就是这类电阻式水位检测模块，它不需要复杂的机械浮子结构，也不用额外的信号调理电路，直接通过模拟量引脚就能读取液位对应的电压信号，适配绝大多数开源控制板的IO口电平标准。从结构设计上看，这个模块采用PCB基材直接作为感应载体，没有额外的密封外壳包裹感应区域，就是为了让板上的平行敷铜走线直接接触待检测水体，利用水的导电特性改变两组走线间的电阻值，再通过板载的分压电路输出对应模拟信号，这种设计最大的优势是省去了独立传感元件的焊接装配工序，

　　孔位间距适配常用的PCB固定铜柱规格，可以直接用M3螺丝固定在水箱侧壁、储液槽边缘或者管路支架上，安装时只需要保证感应区垂直于水平面，让露铜走线顺着液位升降方向布置即可，不需要额外调整安装角度，固定好之后把三针排针对应接到控制器的电源、地、模拟输入引脚就能完成硬件连接，不需要额外的接线端子或者转接板。实际使用时，这个模块的工作电流控制在20mA以内，不会给小型控制器的供电回路造成额外负载，适合用在电池供电的低功耗液位监测场景里，比如户外小型雨水收集桶的液位提醒、阳台自动浇花系统的水箱水位检测、桌面3D打印机的耗材冷却液位监测这类不需要高精度工业级检测的场景，它的检测湿度范围覆盖10%-90%非冷凝环境，

　　工作温度区间在10℃到30℃之间，刚好匹配绝大多数室内、常温户外的民用场景使用需求，不会因为常规的环境温湿度变化出现信号漂移。设计时特意把信号处理区和感应区做了明确的区域划分，红色阻焊的边界刚好卡在安装孔下方，安装时只要保证水位最高线不超过阻焊边界，就不会出现信号区进水短路的问题，排针接口采用标准的2.54mm间距排针，和市面上绝大多数传感器扩展板、面包板接线完全兼容，工程师做原型验证时不需要额外做转接线，直接插拔就能完成接线。和传统的浮球式水位开关相比，这个模块没有可动机械结构，不存在浮球卡滞、触点氧化的问题，长期使用的故障率更低，而且它可以输出连续的模拟量信号，不是单纯的开关量输出，不仅能判断有没有水，

　　还能实时反馈当前水位的大致高度，给控制系统提供更丰富的液位数据，比如在自动补水场景里，可以根据水位高度调整补水泵的转速，实现更平滑的液位控制，避免开关量控制带来的水位频繁波动问题。板上预留的电源指示灯可以直观显示模块的供电状态，调试时不用万用表测量就能判断模块是否正常上电，减少现场调试的工作量，感应区的露铜走线做了加宽处理，即使长期接触水体出现轻微氧化，也不会因为走线过细造成信号完全中断，一定程度上延长了模块的使用寿命，对于做原型验证、小型民用设备开发的工程师来说，这种集成化的传感模块可以直接嵌入到自己的设备结构里，不需要单独设计传感电路、开模做传感外壳，能大幅缩短产品的开发周期，降低小批量试产的结构成本。
