12V无刷直流水泵AD20P-1230C结构设计

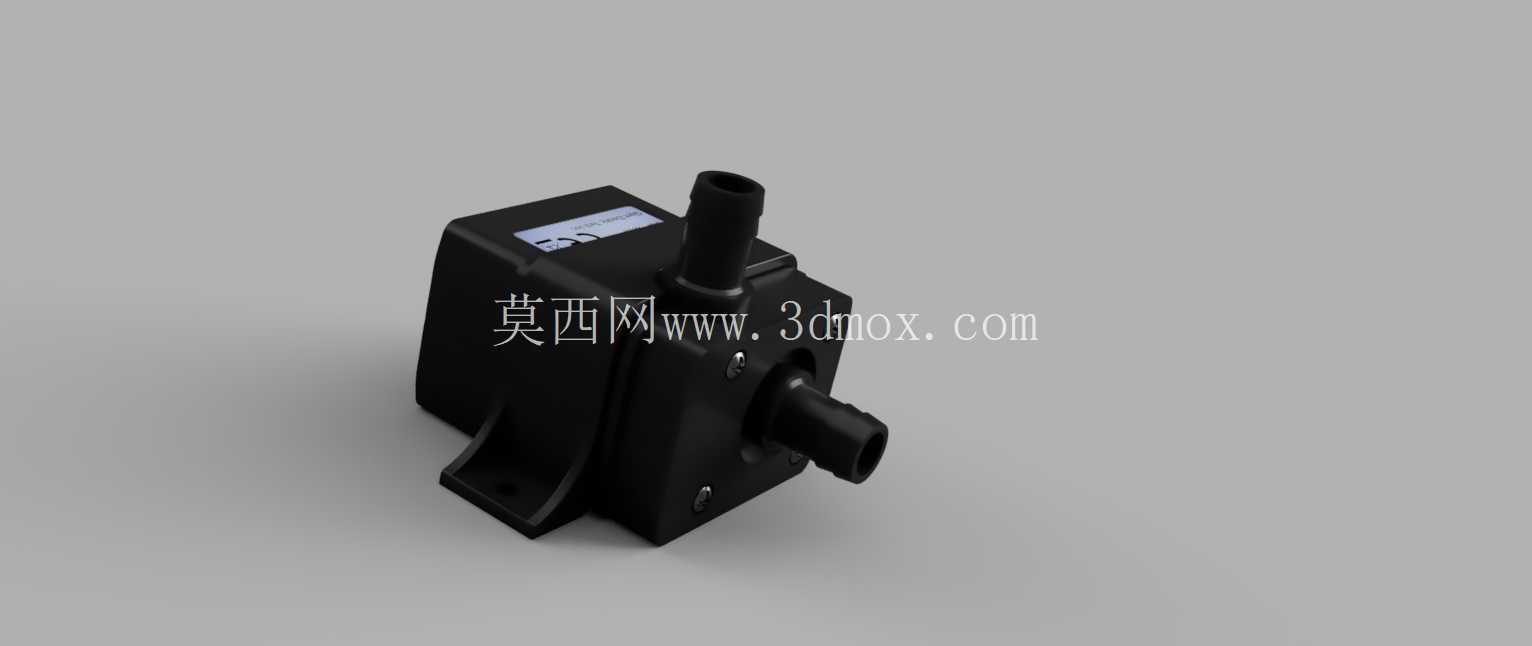

　　这款12V供电的小型无刷直流水泵，在桌面级水冷循环、小型水族箱供水、便携医疗设备冷却、DIY创客项目的流体输送场景中应用十分广泛，很多做小型设备集成的工程师在选型时，都会优先考虑这类低压直流驱动的泵体，毕竟12V属于安全电压范畴，在民用、便携类设备里不需要额外做高压绝缘防护，适配常规的低压供电模块就能直接驱动。从结构设计来看，这款泵采用了侧进上出的流道布局，进水接口为水平朝向的快插式宝塔接头，出水接口为垂直向上的同规格宝塔接头，这种接口形式不需要额外加工连接螺纹，搭配对应内径的硅胶管或者PVC软管就能完成管路连接，装配效率很高，适合小批量设备的快速组装。

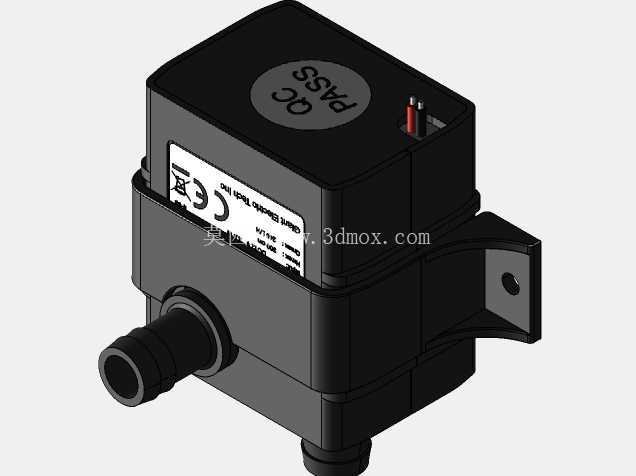

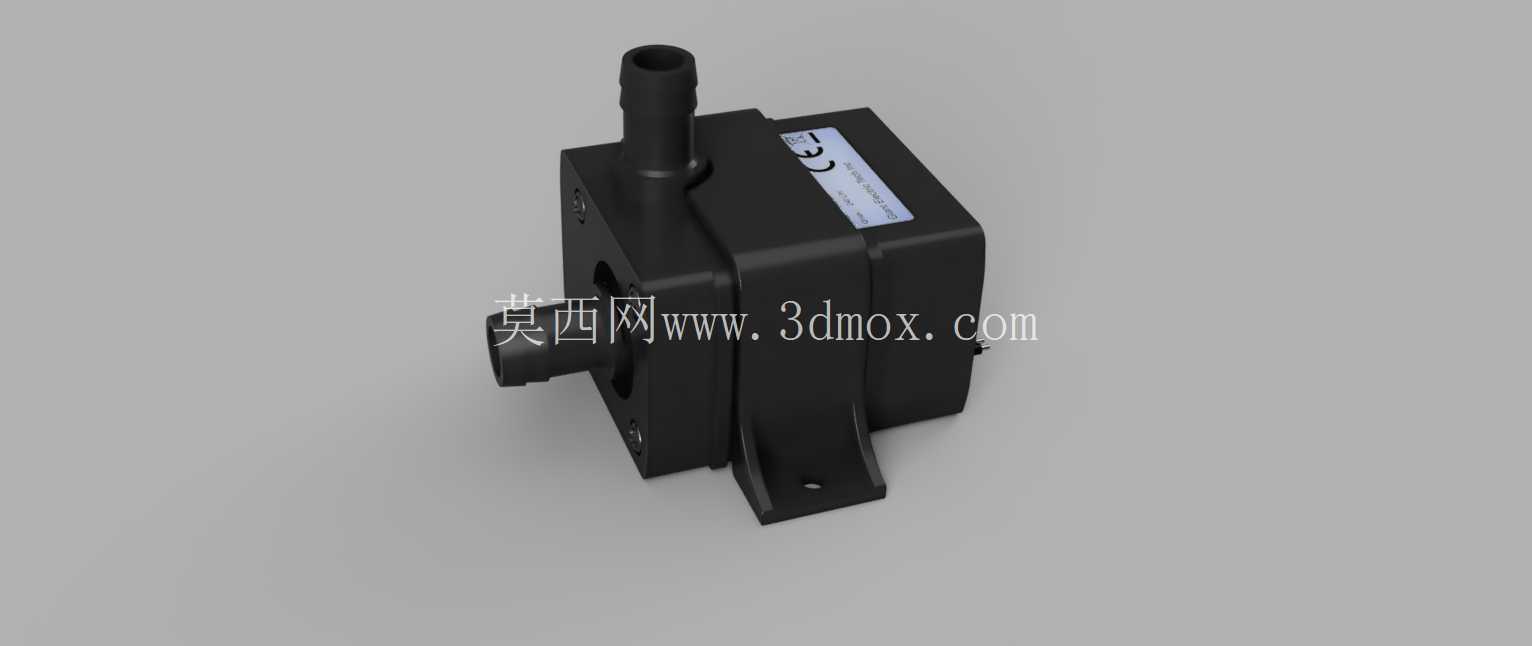

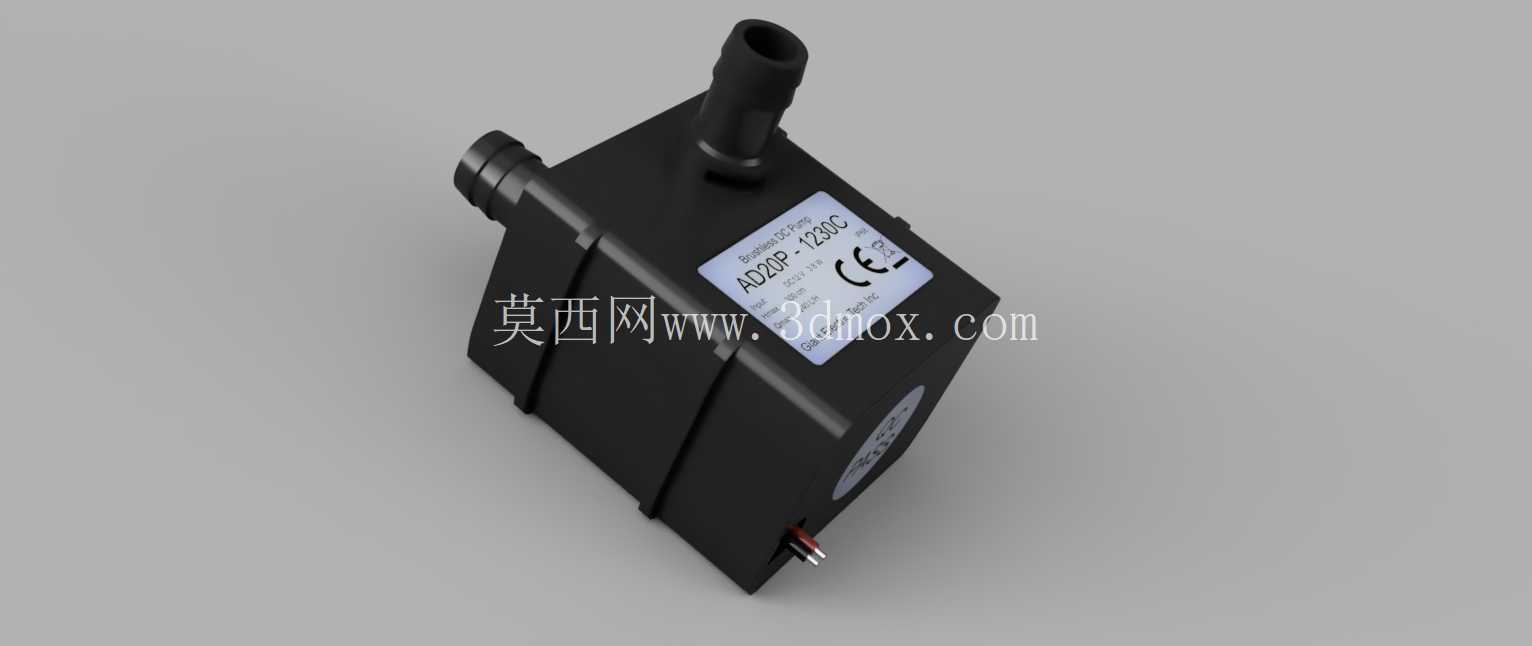

　　泵体主体采用方形的外壳结构，底部带有一体式的安装固定脚，固定脚上预留了标准的安装通孔，在做设备内部布局时，可以直接通过螺丝将泵体固定在设备的安装基板上，不需要额外设计定制安装支架，能减少整机的零件数量，降低装配复杂度。泵体的外壳做了分区的结构设计，驱动电路部分和泵腔部分做了物理分隔，能避免流体渗漏时接触到电路部分造成短路，提升长期运行的可靠性。泵体侧面贴有参数标识区域，预留的标签位可以清晰标注泵的电气参数、流向标识，方便现场装配时识别安装方向，避免接反管路或者电源。从建模的角度来说，这个模型完整还原了泵体的外部安装边界、接口尺寸、整体外形轮廓，做设备布局设计时，可以直接将这个模型导入装配体中，用来校核安装空间、管路走向，避免出现装配干涉。需要注意的是，这个模型仅还原了泵的外部结构，没有对内部的叶轮、电机绕组、驱动电路做细节建模，在做内部流场分析或者泵体本身的结构优化时，还需要补充内部零件的结构细节，但对于设备集成选型、整机布局设计来说，这个外部结构模型已经完全能满足使用需求。

　　这类小型无刷直流水泵的流量和扬程参数属于小功率流体输送范畴，适合低流量、低扬程的循环场景，在设计配套管路时，要注意管路的通径不要小于泵体接口的通径，避免造成流道阻力过大，影响实际的输送流量；安装时要尽量保证泵体的安装平面水平，避免泵体倾斜运行时造成内部轴承的偏磨，缩短使用寿命。在做三维布局时，还要注意给泵体的进出水接口预留足够的管路装配空间，尤其是接头位置的软管弯曲半径不能过小，否则会造成管路折扁，阻断流体通路。泵体的出线位置在壳体的侧方，建模时也还原了出线端的结构，在布局时要预留出线缆的弯折空间，避免线缆被壳体或者其他结构件挤压破损。

　　这类低压直流水泵因为采用无刷电机驱动，相比传统的有刷直流水泵，运行噪音更低，使用寿命更长，不需要定期更换碳刷，在长期连续运行的设备里优势十分明显，很多小型的桌面冷却设备、微型水循环装置都会选用这类泵体作为动力元件。在做整机的振动校核时，这类小功率泵的运行振动量很小，不需要额外做减震结构设计，直接通过刚性连接固定在安装基板上就能满足使用要求，当然如果是对噪音要求极高的场景，也可以在固定脚位置增加薄橡胶垫来进一步降低振动传递。
