带维护脚手架的双管壳式换热装置

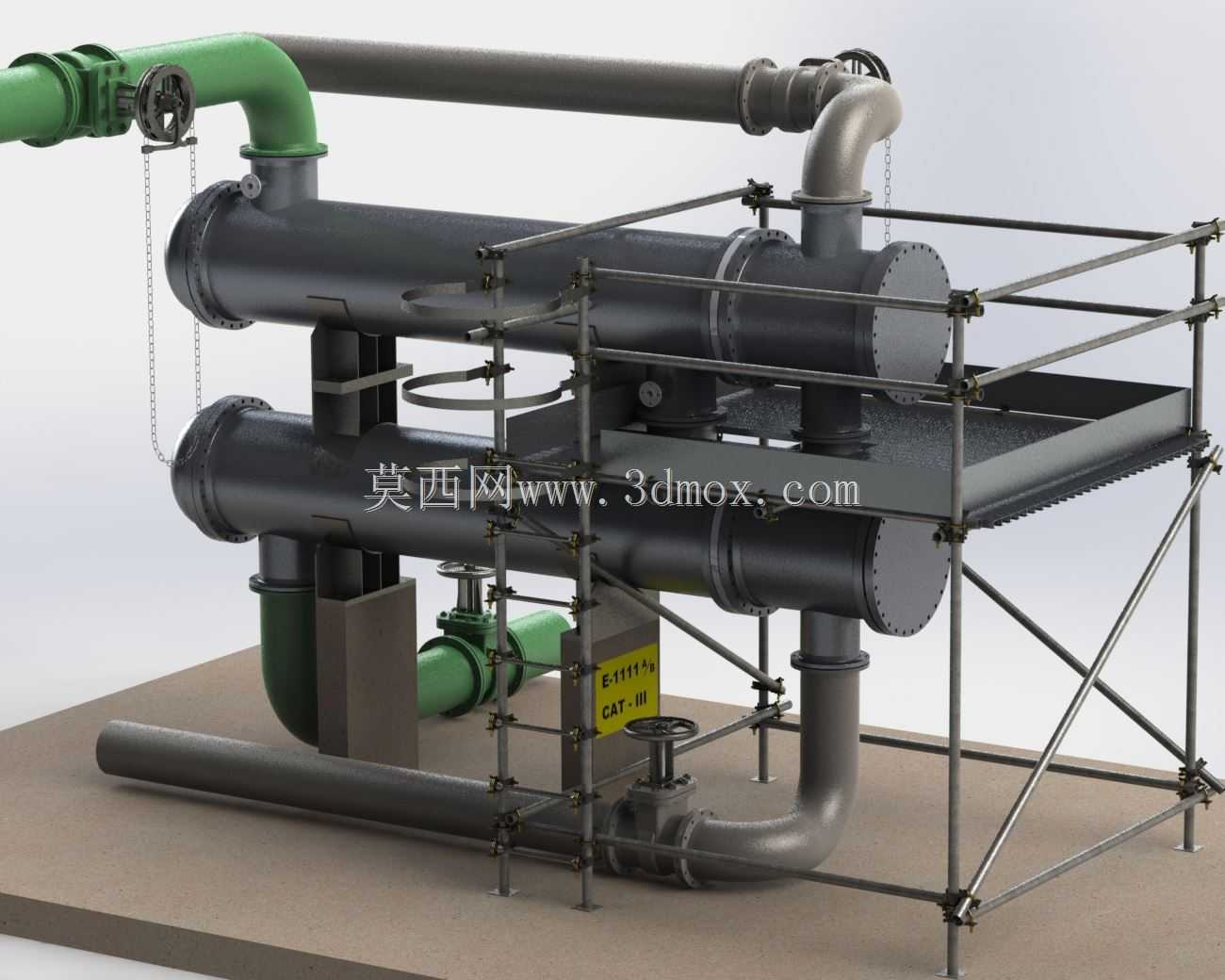

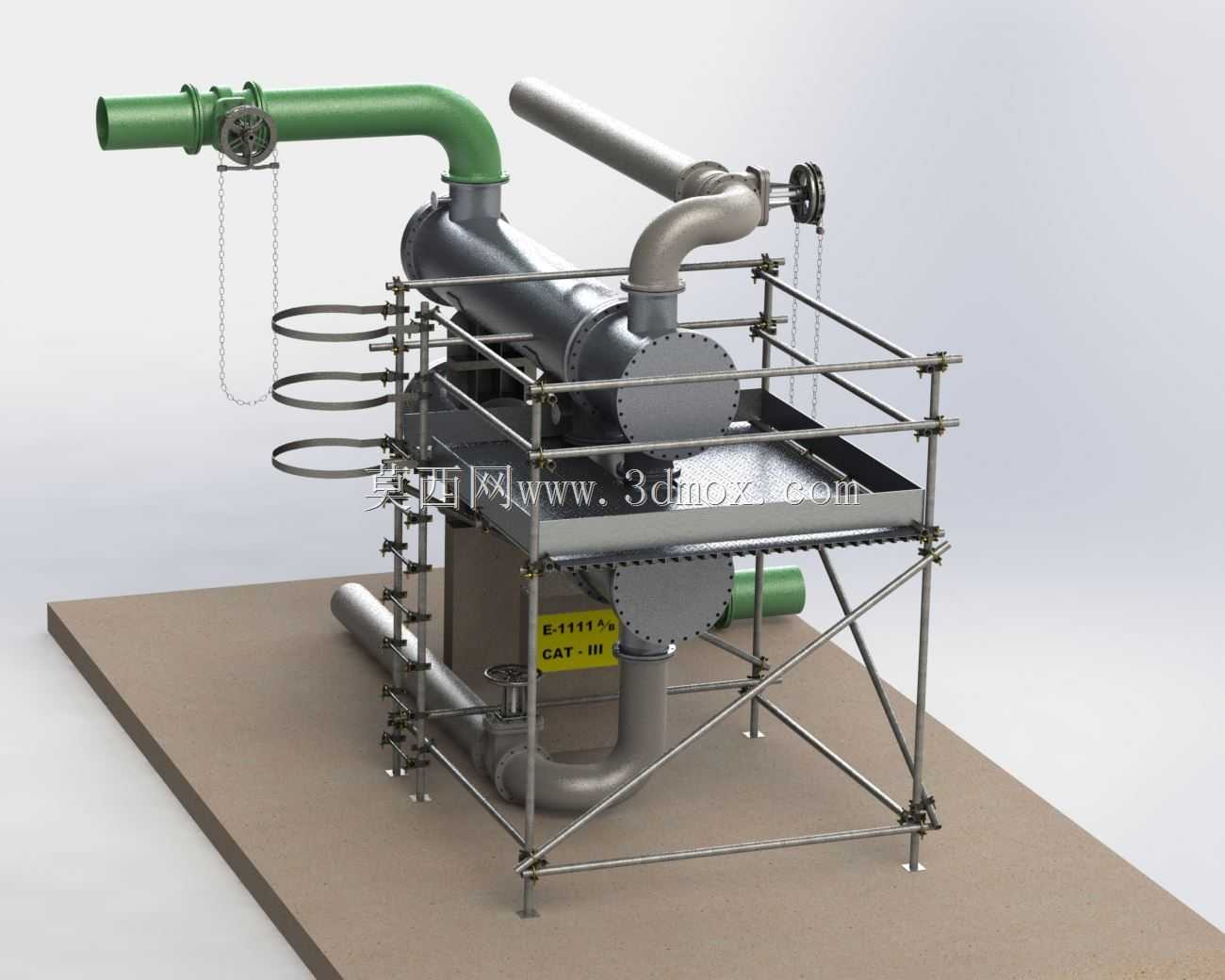

　　在化工、能源、暖通及工业流体处理场景中，管壳式换热器始终是实现不同介质间热量传递的核心通用设备，本次呈现的双台并联管壳式换热结构，针对需要连续作业、不允许单台停机检修的工况做了适配设计，配套的一体式脚手架结构，完全围绕设备日常运维的操作需求做了空间预留。从实际使用逻辑来看，这套换热装置可同时处理两路同源或不同源的流体换热需求，壳程与管程的接口均采用标准法兰连接形式，现场安装时可直接对接工艺管道，无需额外做转接结构改造。设备的管路布局做了优化，进出水管路分别设置了独立的截止阀组，阀门操作位的高度恰好对应日常巡检的站立操作高度，阀门旁预留的挂链结构可用于悬挂操作牌、禁动标识，避免运维过程中的误操作风险。

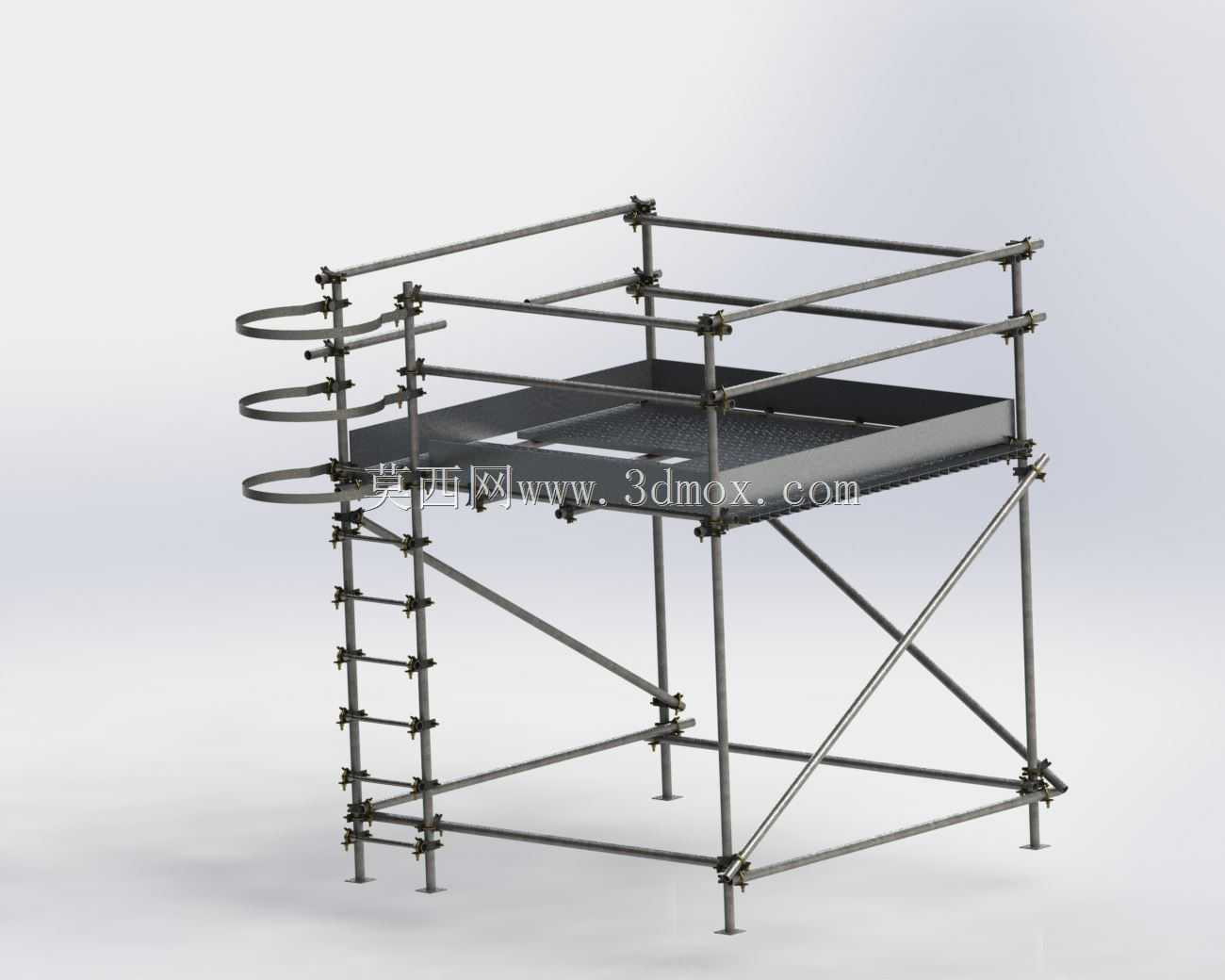

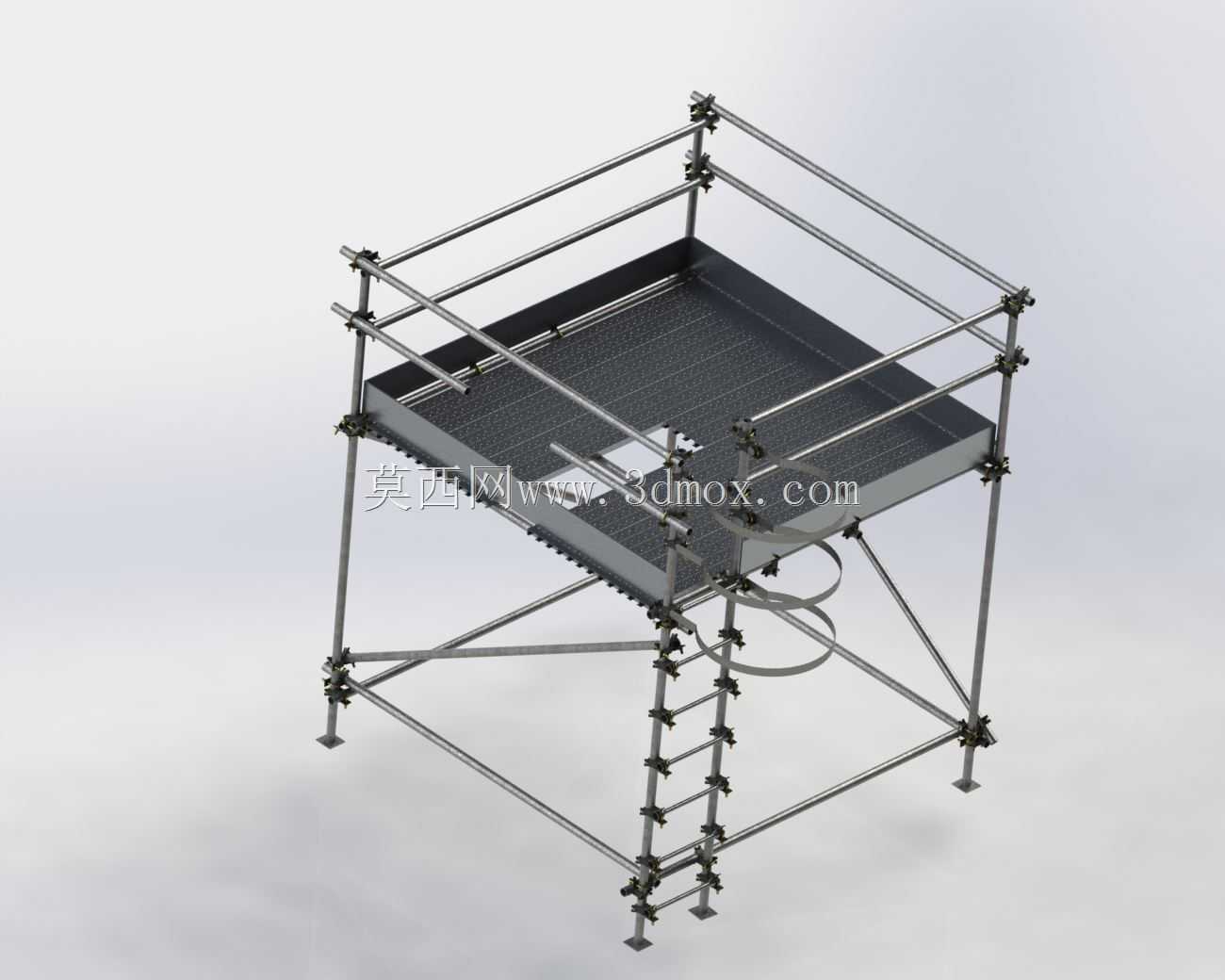

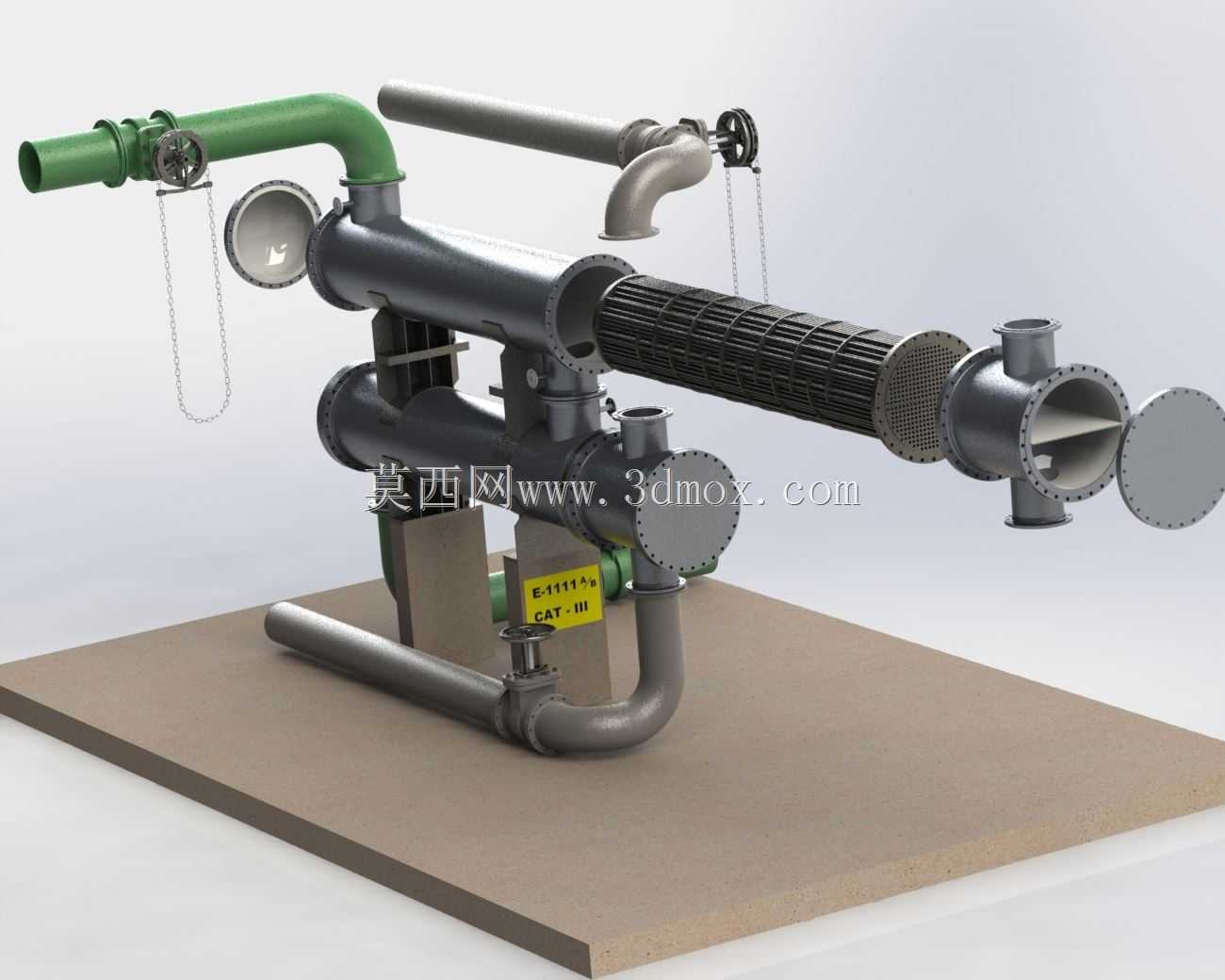

　　设计阶段首先考虑的是设备的安装边界，整套装置固定在整块钢制安装底座上，底座的地脚螺栓孔位按照常规工业设备安装的通用间距排布，可直接适配混凝土基础或型钢支架的安装要求，不需要现场重新配打孔位。两台换热器的排布间距预留了足够的抽芯空间，管箱端的操作距离满足管束抽出、清洗、更换的操作要求，配套的脚手架直接与设备底座做刚性连接，脚手架的踏步高度按照人体工程学设置，运维人员可直接站在脚手架上完成管箱拆卸、密封垫更换、管束清理等操作，不需要额外搭设临时检修平台，大幅缩减了现场运维的准备时间。从结构细节来看，换热管束采用折流板支撑结构，壳程的流体走向经过折流板导流，可充分与管程介质完成热量交换，避免出现换热死角；设备的排污口设置在壳体最低位置，

　　停机检修时可完全排空壳程与管程内的残留介质，避免积液造成的内壁腐蚀。管路的弯头采用大曲率半径的冲压弯头，降低流体输送过程中的阻力损失，不同介质的管路采用差异化的表面处理方式，便于现场运维人员快速识别管路走向，避免介质接反造成的工艺事故。设备上的标识牌安装位预留了足够的固定空间，可直接粘贴设备位号、介质流向、压力等级等现场管理标识。在三维建模过程中，所有法兰的密封面、螺栓孔位均按照对应压力等级的标准尺寸建模，管道的壁厚、阀门的结构尺寸完全匹配工业实际选型参数，脚手架的杆件连接、踏步承重结构均参考实际检修平台的设计规范，模型可直接用于工厂布局规划、运维培训课件制作、工艺安装模拟等场景，也可作为同类型换热站设计的参考结构，

　　帮助设计人员快速完成管路排布、安装空间校验的工作，避免设计阶段出现操作空间不足、管路干涉等常见问题。整套结构没有冗余的装饰性设计，所有外部结构均服务于设备的换热功能与运维需求，从安装底座的承重结构，到顶部管路的支吊架设置，再到脚手架的防护空间预留，每一处结构都对应实际工业现场的使用需求，不存在脱离实际应用的理想化设计。
