DN150规格阿法拉伐板式换热设备结构

　　在化工生产的工艺介质温控、集中供热系统的水-水换热、暖通空调的冷热量传递、食品加工的物料杀菌冷却等场景中，可拆式板式换热器一直是紧凑式换热方案的核心选型，本次呈现的DN150口径板式换热结构，正是这类设备里适配中等流量工况的典型结构。从实际落地的安装边界来看，该设备采用侧进侧出的法兰接口布局，四个DN150的流体接口分别布置在固定压紧板的上下区域，适配现场DN150管径的管道对接，安装时无需额外加装变径接头就能直接和同口径工艺管线连接，固定压紧板与活动压紧板之间通过上下两根横向导杆定位，后端的立柱结构承担板片组的尾部支撑，整套设备的安装底座采用带地脚孔的支脚结构，可直接通过膨胀螺栓固定在混凝土设备基础或者钢制安装机架上，预留的检修空间仅需满足活动压紧板沿导杆向后拉开的行程即可，不需要在设备四周预留过多操作空间，相比同换热功率的管壳式换热器，占地面积能缩减60%以上，非常适合厂房空间紧张的技改项目。

　　从设计思路层面拆解，这套结构的核心逻辑是在保证承压能力的前提下最大化传热效率，板片组采用人字形波纹的金属板片叠装结构，相邻板片倒置后形成网状的流道，冷热两种流体分别在板片两侧的流道内呈湍流状态流动，即便在较低的流速下也能达到很高的传热系数，相比光滑管壁的换热结构，传热效率能提升3到5倍。板片之间的密封垫片采用嵌入式安装结构，垫片上的定位凸点卡入板片边缘的定位槽内，不需要额外粘接就能完成固定，后期检修更换垫片时可以直接徒手拆装，大幅降低维护的工时成本。压紧结构采用多根横向拉紧螺栓，螺栓沿压紧板的四周均匀布置，拧紧时按照对角线顺序逐步施力，能保证整个板片组的受力均匀，避免局部压应力过大导致板片变形或者垫片压溃，同时也能防止因受力不均出现的流体串漏问题。

　　功能特性上，该结构可以通过增减板片的数量来灵活调整换热面积，不需要改动外部的框架结构，就能适配不同换热量的工况需求，比如在供热系统的初末期和严寒期，可根据实际热负荷调整板片数量，避免出现换热能力过剩或者不足的问题。板片的材质可根据流体的腐蚀特性选择304不锈钢、316L不锈钢或者钛材，密封垫片也可根据流体温度和介质特性选择丁腈橡胶、三元乙丙橡胶或者氟橡胶材质，能覆盖从-20℃到180℃的工作温度区间，适配水、蒸汽、油品、弱腐蚀性化工介质等多种流体的换热需求。设备上预留的铭牌安装位位于固定压紧板的中部区域，可标注设备的工作压力、换热面积、设计温度等参数，方便现场运维人员快速识别设备参数。

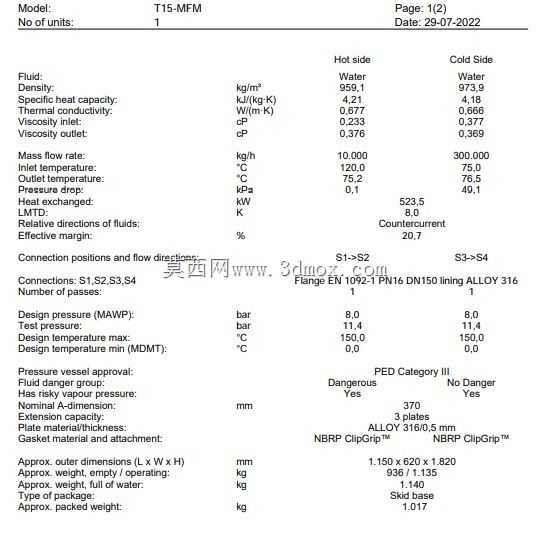

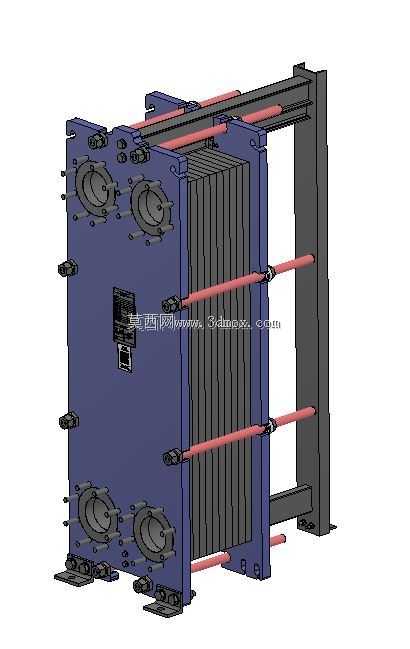

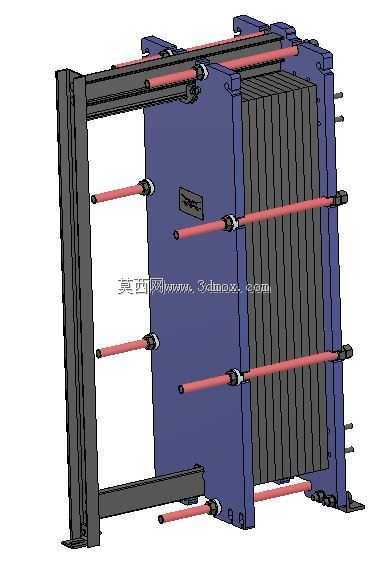

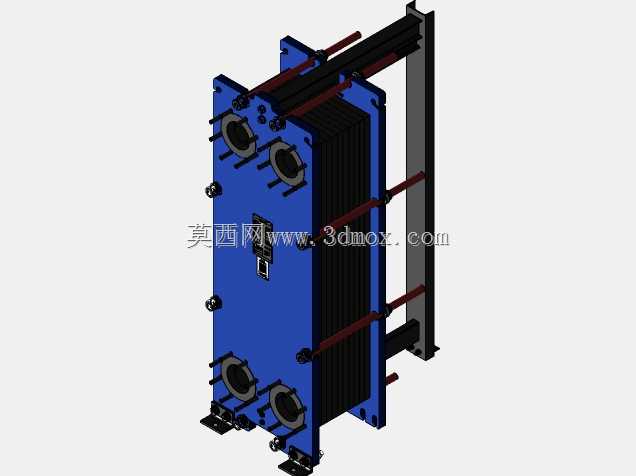

　　从三维建模的细节来看，该结构完整还原了板片叠装后的压紧状态、导杆与压紧板的连接结构、拉紧螺栓的排布位置、支脚的安装孔位以及接口法兰的密封面结构，每一块板片的波纹形态、垫片的安装槽位、螺栓的螺纹段长度都做了等比例还原，没有做简化处理，不管是用于换热站的设备布局设计、化工项目的设备选型校核，还是用于换热设备的教学演示、结构拆解学习，都能提供精准的结构参考。在实际选型过程中，工程师可以直接调用该模型核对设备的安装尺寸，确认管道对接的位置、地脚螺栓的孔距、检修空间的预留尺寸，避免现场安装时出现管线碰撞、基础尺寸不匹配的问题，也可以基于该模型修改板片数量、调整接口方向，快速衍生出不同参数的同系列换热设备模型，大幅提升设计阶段的工作效率。
