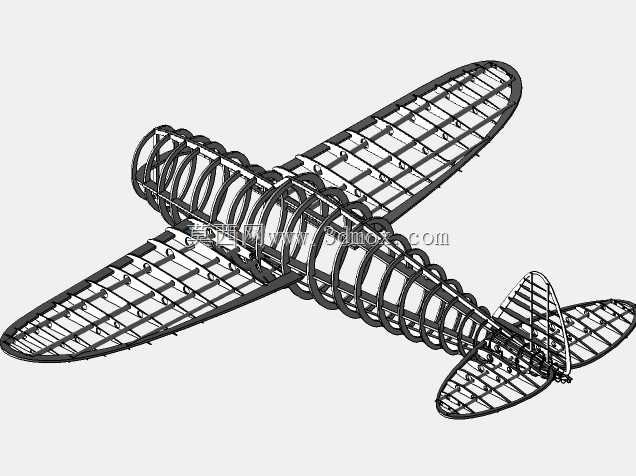

P-47D雷电巴沙木骨架航模结构设计

　　这套结构针对轻木固定翼航模的制作需求设计，核心围绕巴沙木材料的加工特性与飞行受力逻辑搭建，区别于注塑成型的成品航模，全骨架式的结构设计既保留了P-47D战机的经典气动外形轮廓，又能最大程度降低整机自重，适配小排量动力系统的推重比要求。从实际应用场景来看，该结构可直接用于静态展示模型的拼装制作，也可搭配动力组件、遥控系统改装为可飞行的像真航模，覆盖航模爱好者手工制作、航空科普教学教具制作、静态收藏展品加工等多个场景。设计过程中优先还原了P-47D战机的机身截面特征，机身段采用环形隔框搭配纵向长桁的经典半硬壳式结构，隔框的排布密度根据机身不同位置的受力差异做了区分：机头段因为要承载动力系统、电池等重量较大的组件，隔框间距更小，

　　且在动力安装位预留了加强层的安装边界，可根据选用的动力类型加装层板加强件，避免飞行过程中振动导致结构松散；机身中段为机翼对接位，专门设计了贯穿式的翼梁对接槽，可将左右机翼的主翼梁直接插入机身承力段，将机翼的升力直接传递到机身整体结构上，避免传统粘接式对接在大机动飞行时出现机翼脱开的风险；机尾段因为受力较小，适当放大了隔框间距，同时将尾翼的安装座直接集成在尾部隔框上，减少后续拼装时的定位工作量。机翼部分采用了翼肋搭配前后缘条、主副翼梁的结构，翼肋的型线完全按照P-47D的经典翼型切削成型，每个翼肋上都预留了蒙皮粘接的定位台阶，同时在副翼、襟翼的位置做了分离式的结构设计，对应的转动铰接位都预留了销轴安装孔，不需要制作者再自行测量打孔，

　　能有效降低手工制作的精度误差。尾翼部分的安定面、操纵面同样采用骨架式结构，厚度方向的尺寸严格匹配机身尾部的对接槽，安装时可直接嵌入粘接，保证尾翼与机身的同轴度，避免飞行时出现偏航力矩。从安装边界来看，整个骨架的所有杆件、隔框、翼肋的厚度都适配常规轻木航模的加工规格，所有零件都可通过激光切割轻木板直接加工成型，不需要复杂的三维曲面铣削，普通航模爱好者用手工线锯也能完成零件裁切。结构设计时特意规避了复杂的曲面拼接，所有零件的对接位置都设计了定位卡口，拼装时不需要复杂的夹具定位，按照卡口对接即可保证整体外形的准确度，能大幅降低新手的制作门槛。考虑到巴沙木材料的强度特性，所有受力集中的位置都做了局部加厚设计，比如起落架安装位、翼梁对接位、

　　尾轮安装位，都预留了加装硬质木材或者碳纤维加强片的槽位，制作者可根据自身的飞行需求选择加强方案，做静态展示时可直接用轻木零件拼装减轻重量，做飞行航模时可在对应位置加装加强件提升结构强度。整个骨架的外形尺寸严格按照P-47D战机的比例缩放，机身的截面曲线、机翼的上反角、尾翼的安装角都经过气动校核，搭配对应的轻木蒙皮或者热缩蒙皮后，可保证飞行时的气动稳定性，不会出现明显的气动阻力增量。在细节处理上，机身前部的机枪口轮廓、机尾的尾鳍外形都通过隔框的型线做了还原，不需要制作者再额外做外形修型，蒙皮完成后即可呈现出P-47D战机的经典外观特征，兼顾了结构实用性与像真度要求。
