3D打印轮式自主移动ROS机器人结构

项目分类:工业机器人 发布时间:2024-02-04 ID:734217
  • 3D打印轮式自主移动ROS机器人结构
  • 3D打印轮式自主移动ROS机器人结构

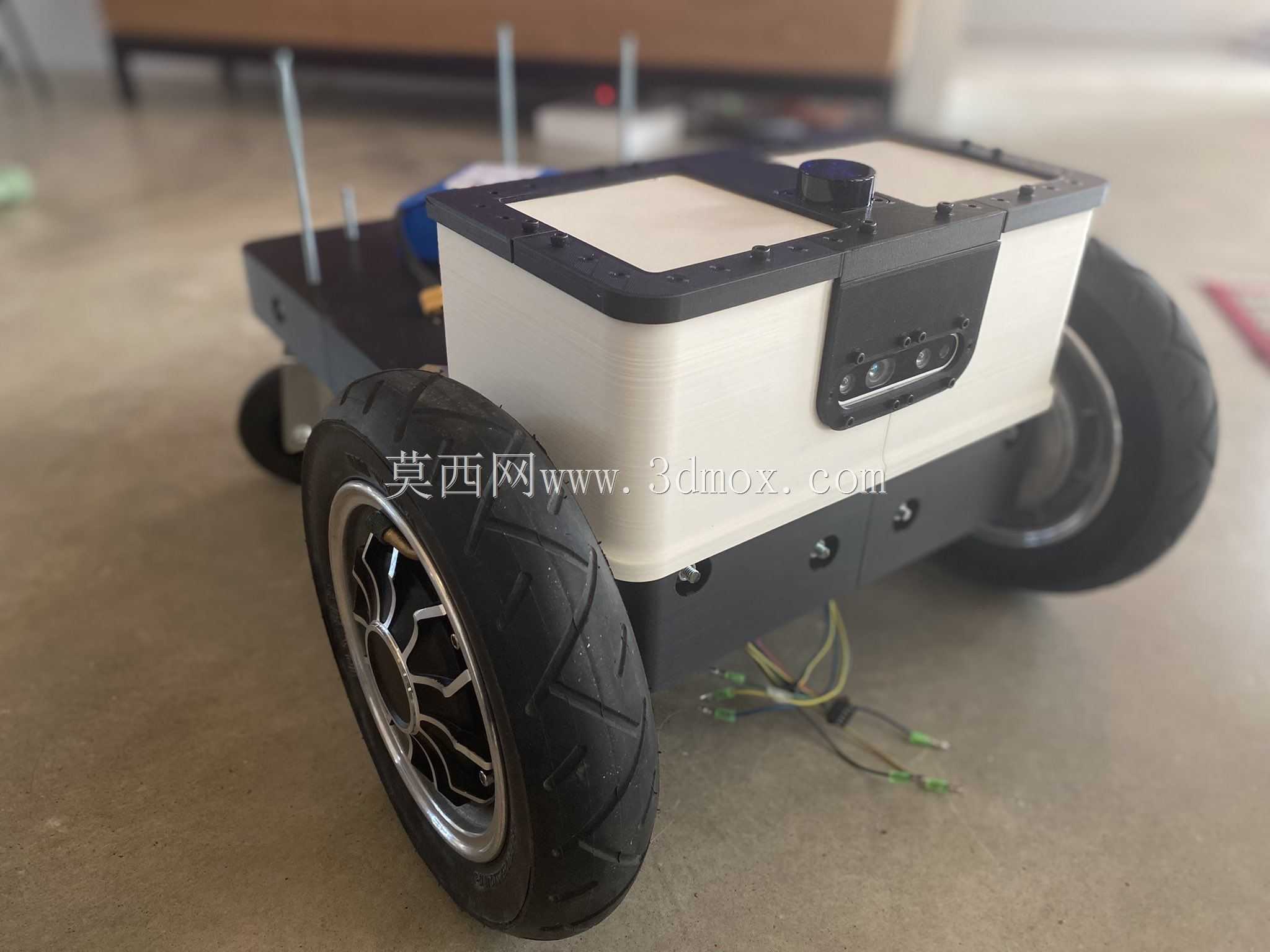

  这款轮式自主移动机器人采用差速驱动布局,主体承载结构全部采用3D打印工艺制作,适配室内教学、科研验证、小型物料转运等多类场景需求。从实际应用场景来看,该结构可直接用于高校ROS教学实验平台搭建,也可作为二次开发载体,加装不同功能模块后完成室内巡检、环境数据采集、轻载物料点对点转运等任务,相比金属加工的定制底盘,打印件的修改迭代成本极低,适合需要频繁调整结构布局的研发阶段使用。

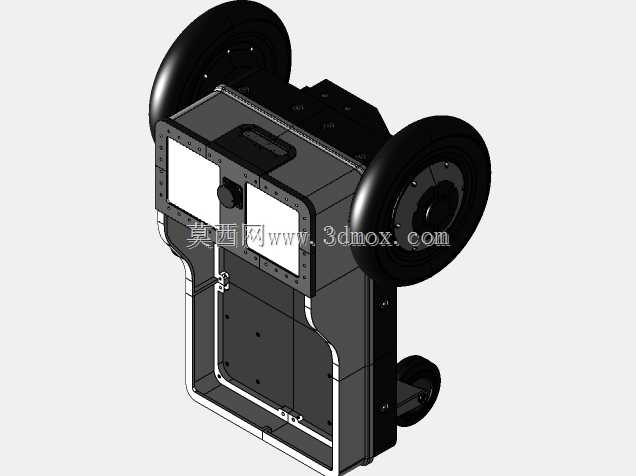

  从功能特性上看,底盘采用双侧大直径驱动轮加后置随动万向轮的布局,驱动轮选用带防滑胎纹的橡胶轮,配合金属轮毂保证行走过程的抓地力,差速驱动的控制逻辑可实现零半径转向,适配狭窄室内空间的行走需求。主体舱体采用分层设计,下层预留驱动电机、接线端子、电源模块的安装空间,上层舱体可放置主控板、传感器组件,舱体顶部设置可拆卸盖板,方便后期维护更换内部元件,前侧预留的传感器安装位可直接适配深度相机、激光雷达等常用导航传感器,不需要额外设计转接支架。

  设计思路上,整体结构优先考虑3D打印的工艺可行性,所有打印件均做了壁厚优化,避免大尺寸平面打印的翘曲问题,拼接位置采用定位止口加螺丝锁紧的连接方式,不需要额外的粘接工序,装配难度低。舱体边角全部做圆角过渡,既避免打印过程的应力集中,也能降低移动过程中磕碰造成的结构损坏。走线位置预留了专门的穿线孔,所有内部线束可从舱体内部的走线槽排布,避免线束外露被轮组卷入的风险。

  从安装边界与尺寸适配来看,驱动轮的轮距经过优化,在保证转向灵活性的同时兼顾行走稳定性,舱体内部的安装孔位按照常用电子元件的标准安装尺寸设计,可直接适配主流的直流减速电机、开源主控板、常用电压的锂电池组件,不需要二次打孔修改。打印材料选用耐热耐磨的长丝耗材,日常室内使用过程中不会因为电机发热出现结构变形,轮组安装位置做了局部加厚处理,承受长期行走的振动载荷不会出现开裂问题。整体结构的重心控制在轮轴轴线以下位置,即使加装配重模块或者顶部搭载机械臂等扩展组件,也不会出现爬坡或者急停时的倾翻问题。

  在结构细节处理上,轮组与底盘的连接位置预留了轴承安装位,减少轮组转动的阻力,同时避免长期转动造成的打印件孔位磨损。舱体的拼接缝隙做了错位止口设计,日常使用过程中灰尘、溅水不会直接进入舱体内部,对内部电子元件起到基础防护作用。顶部盖板设置了嵌入式的提手结构,方便整体搬运移动机器人平台,不需要额外加装外置提手占用顶部的传感器安装空间。
