蜗轮传动式电动机器人夹持抓具

　　这款蜗轮传动结构的机器人抓具，主要适配工业机器人末端执行场景，可集成在小型SCARA机器人、桌面级六轴机械臂的输出法兰端，完成3C电子元器件分拣、小型注塑件取件、实验室样本转运、轻工产品装配上下料等轻载夹持作业，相比传统气动夹爪，它无需配套气源管路与气动控制阀组，仅通过步进电机的脉冲信号即可实现夹持力、开合行程的精准控制，在洁净车间、小型自动化工作站、教学实训平台这类气源布设不便的场景下适配性更强。

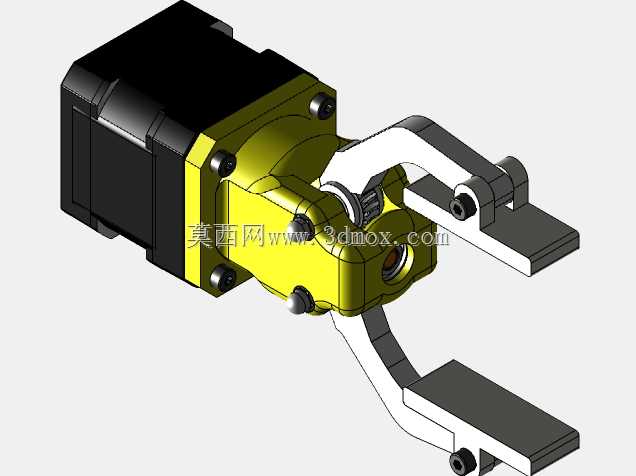

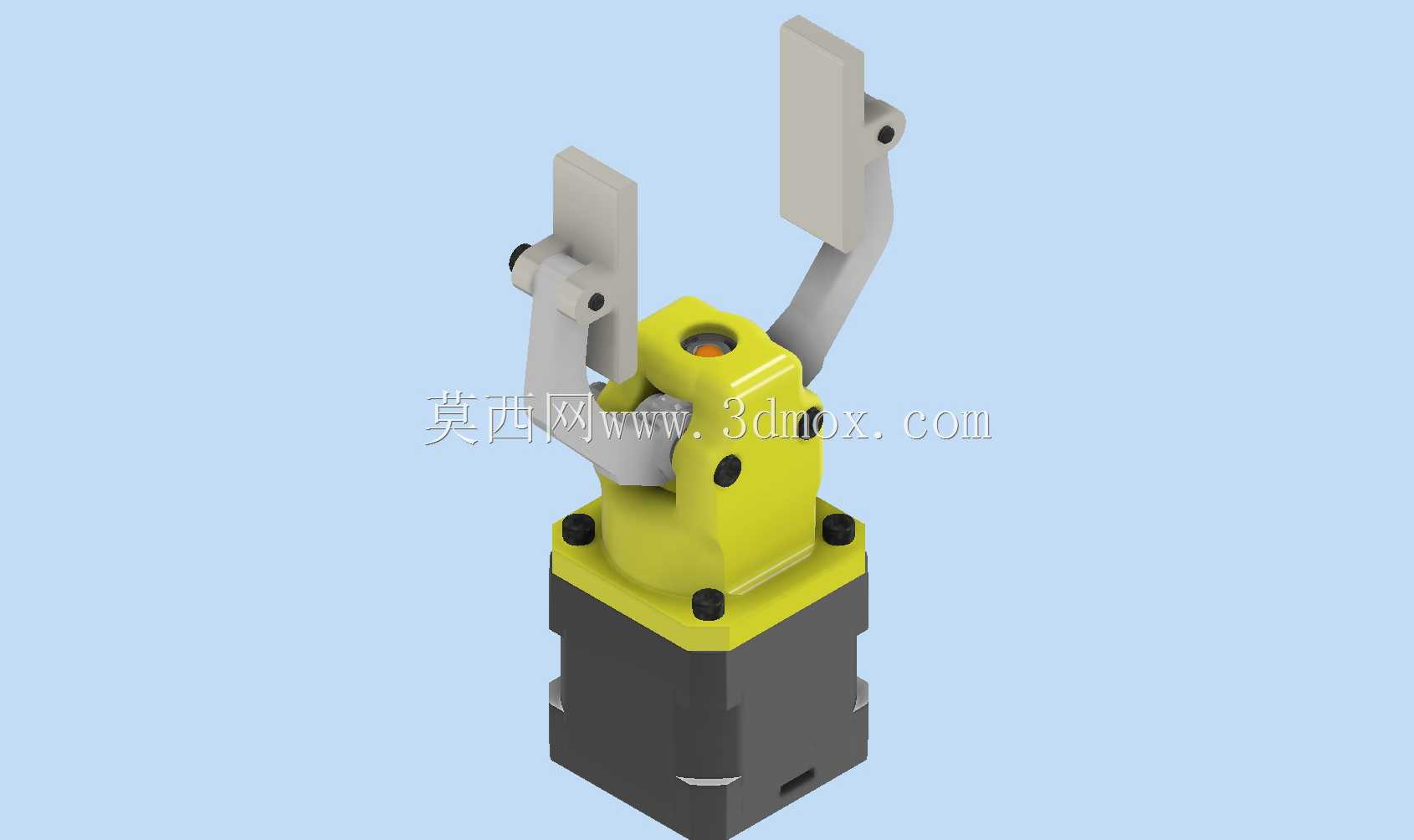

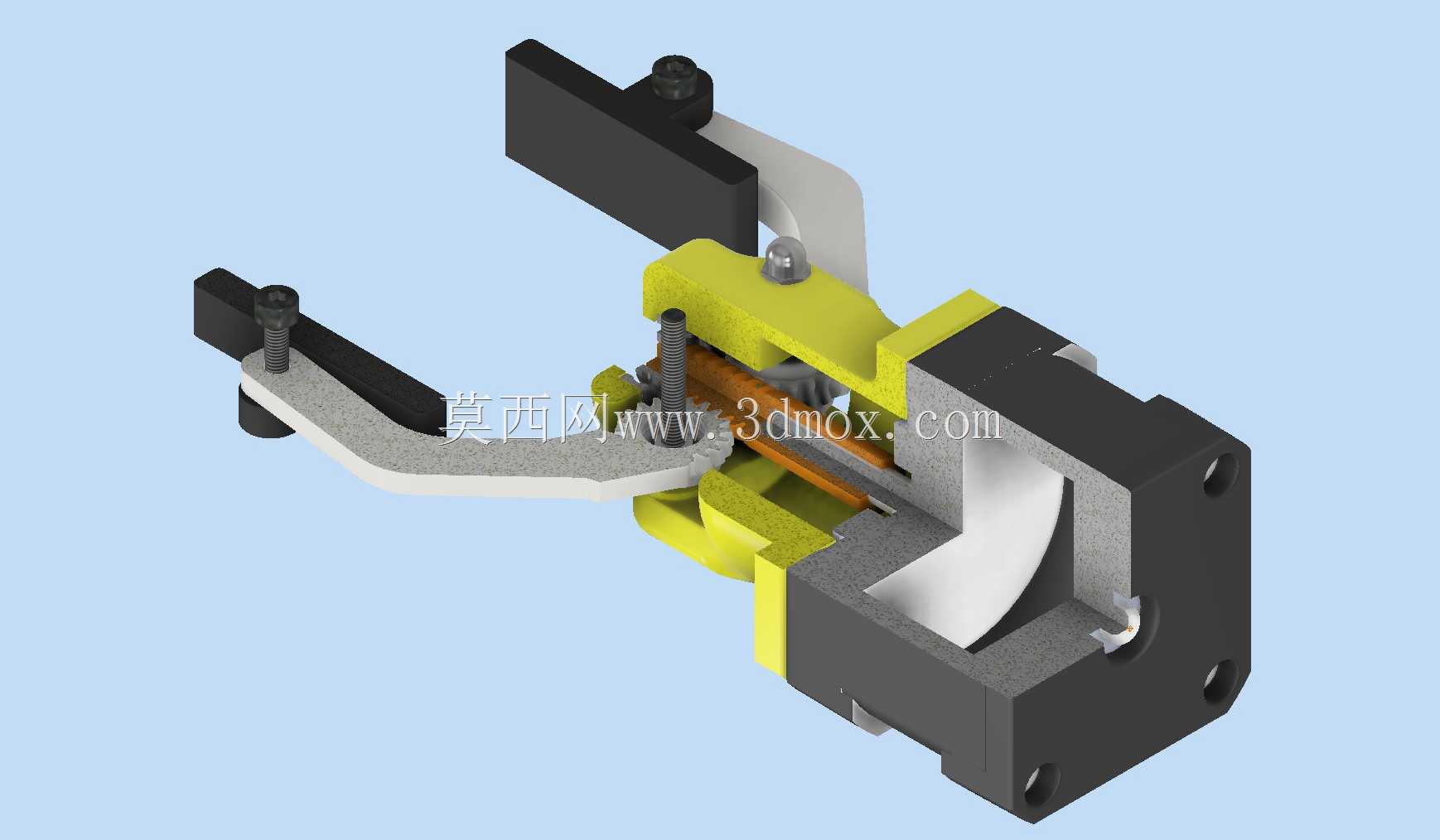

　　从结构设计逻辑来看，整套抓具采用蜗轮蜗杆作为核心传动副，利用蜗轮副的反向自锁特性，当步进电机停止供电时，夹爪不会因为被夹持工件的自重或者外部扰动出现松脱掉落的问题，无需额外加装抱闸机构就能实现断电位置保持，大幅简化了驱动端的结构复杂度。驱动端适配Nema17规格的步进电机，电机输出轴直接与蜗杆段集成，减少了中间联轴器带来的传动间隙，蜗轮输出端通过对称布置的连杆结构带动两侧弧形夹爪做同步开合运动，连杆铰接点的位置经过反复校核，保证夹爪在全行程开合过程中始终保持对中运动，不会出现偏载夹歪工件的问题。

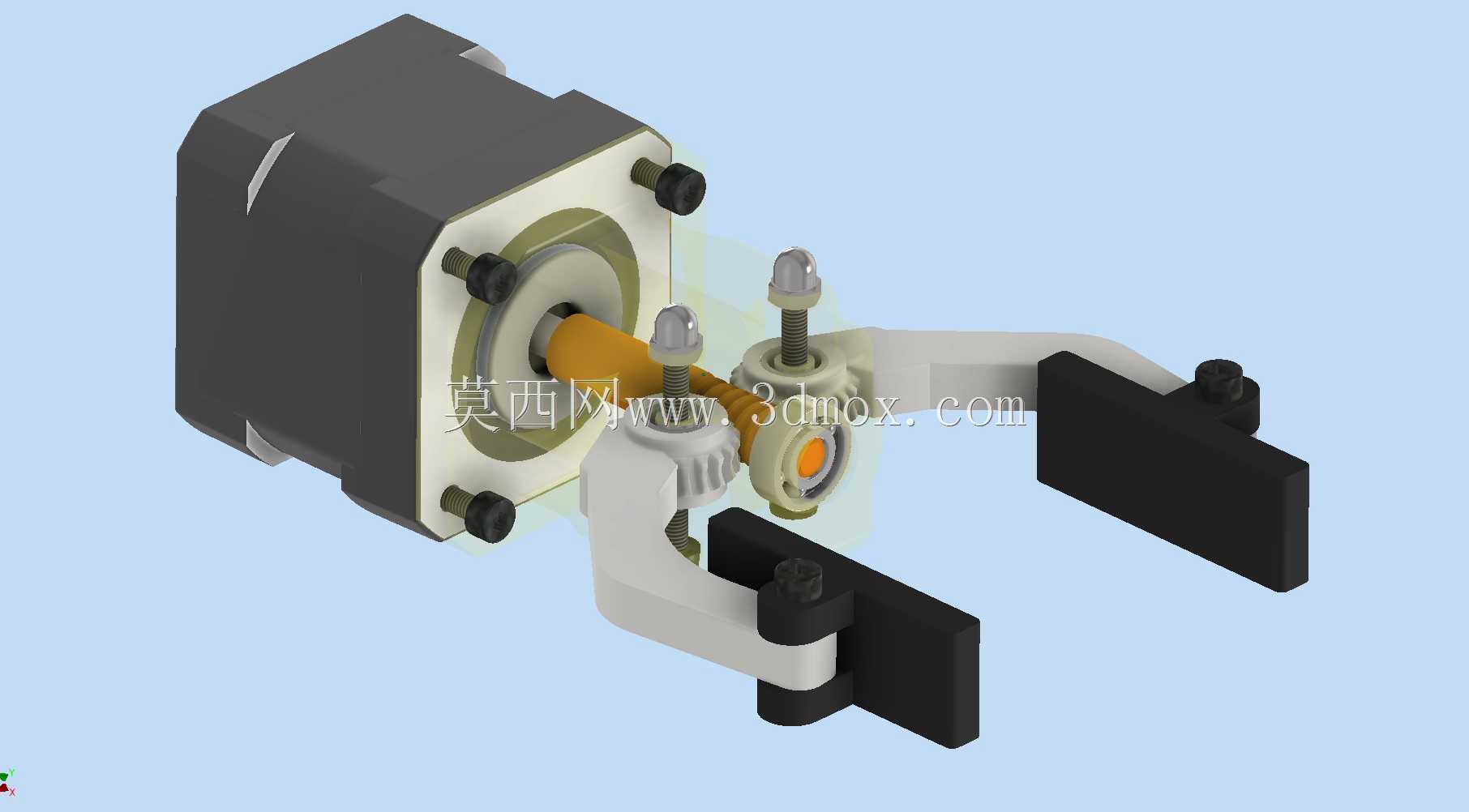

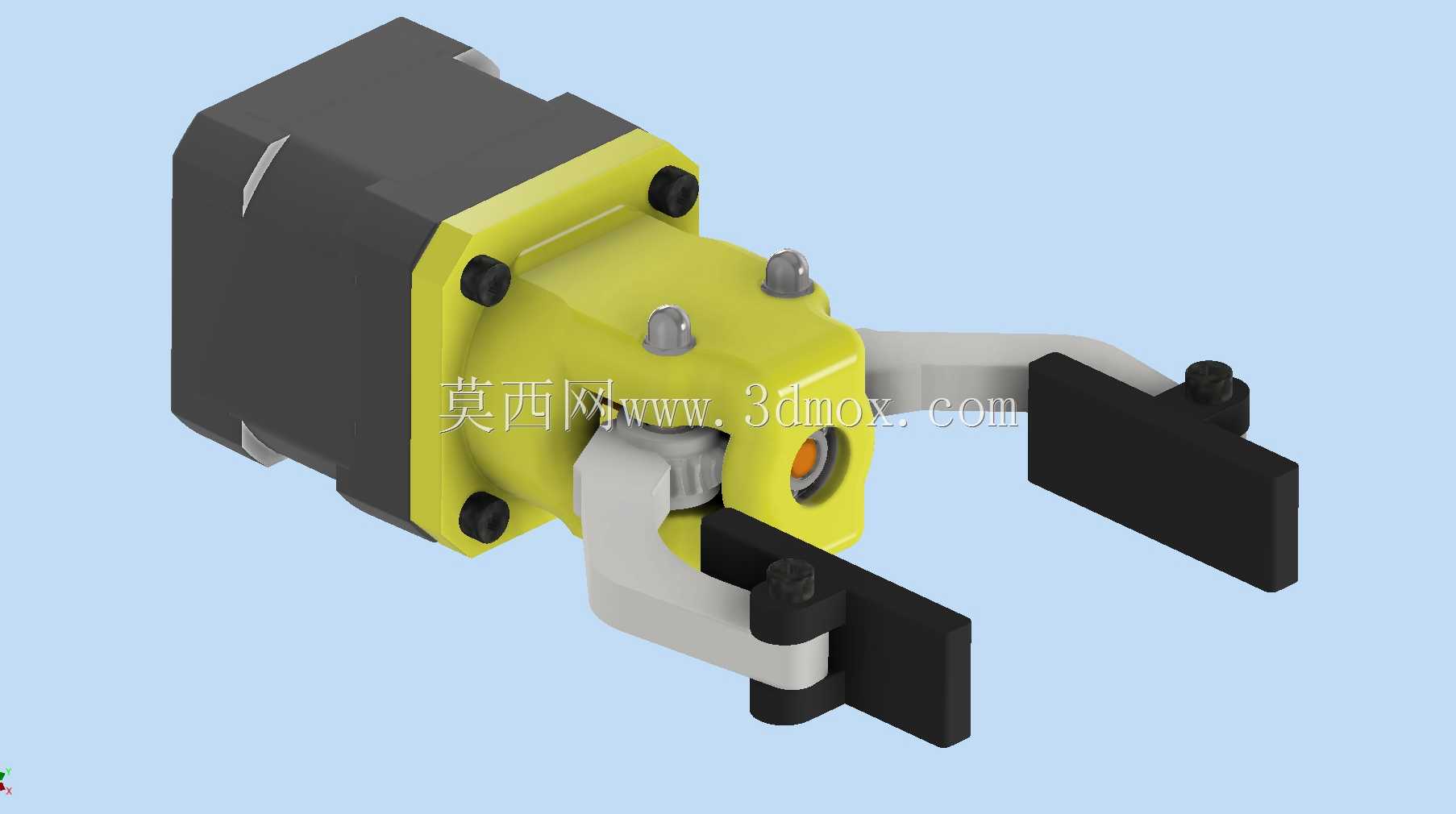

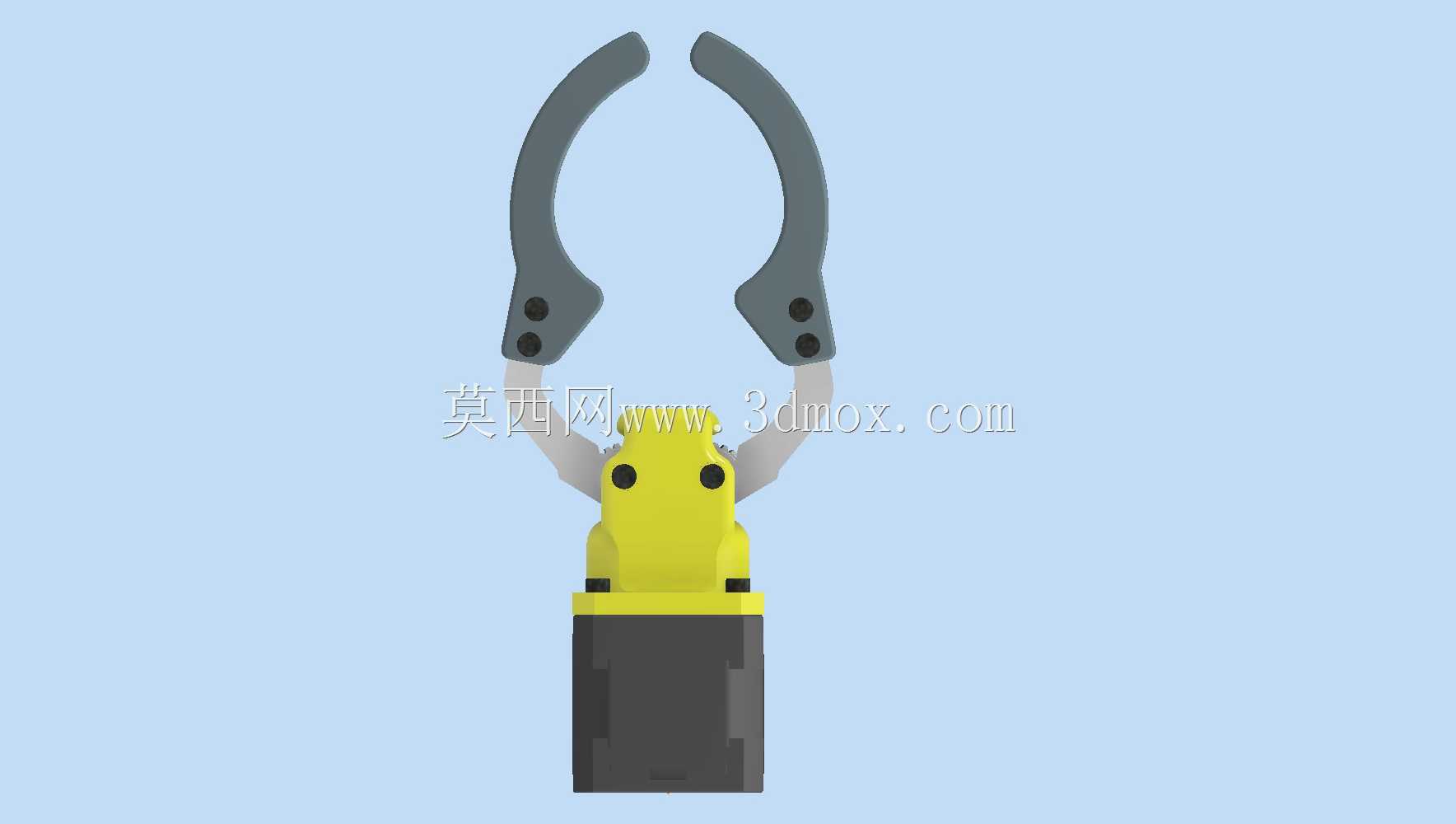

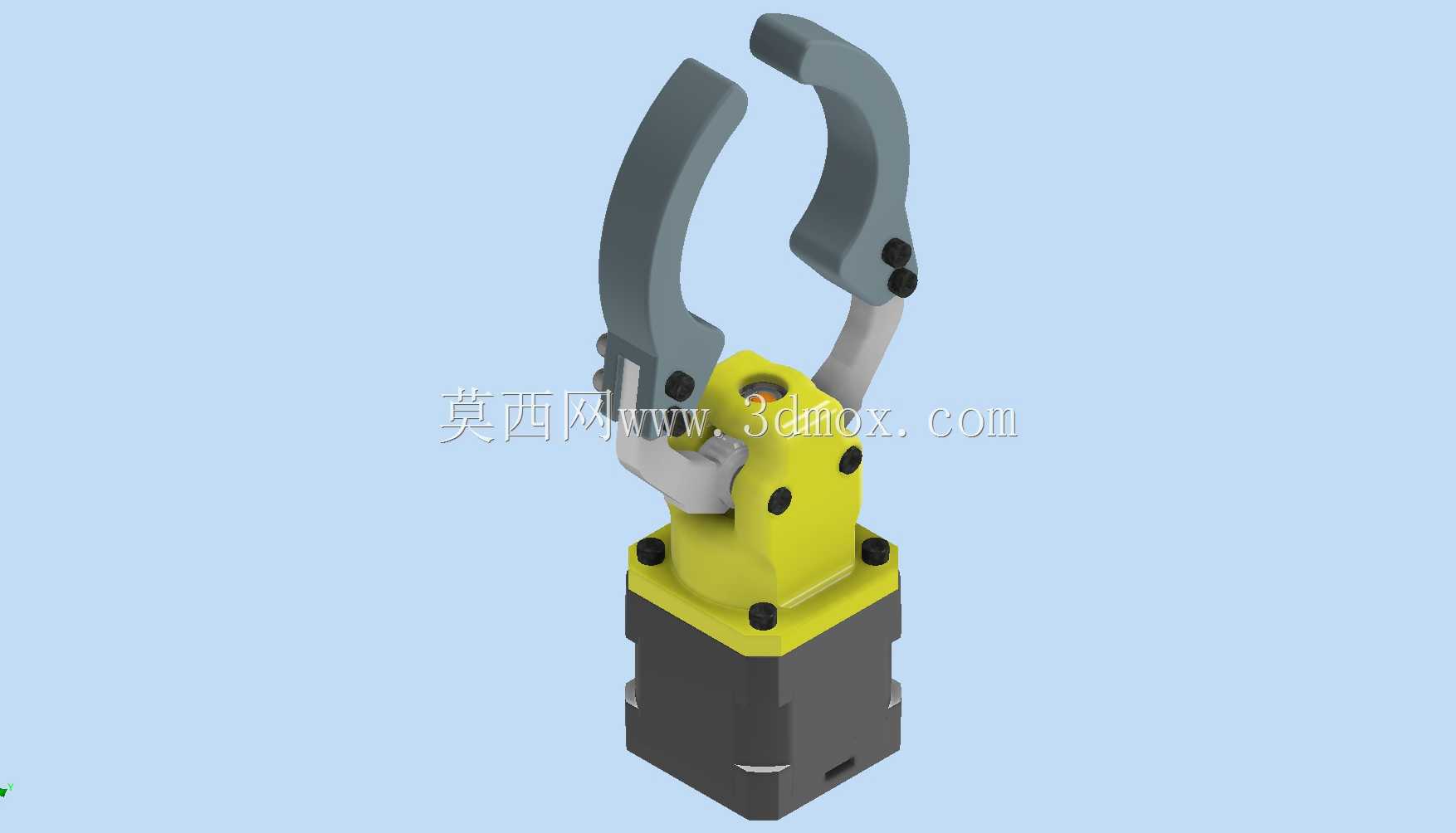

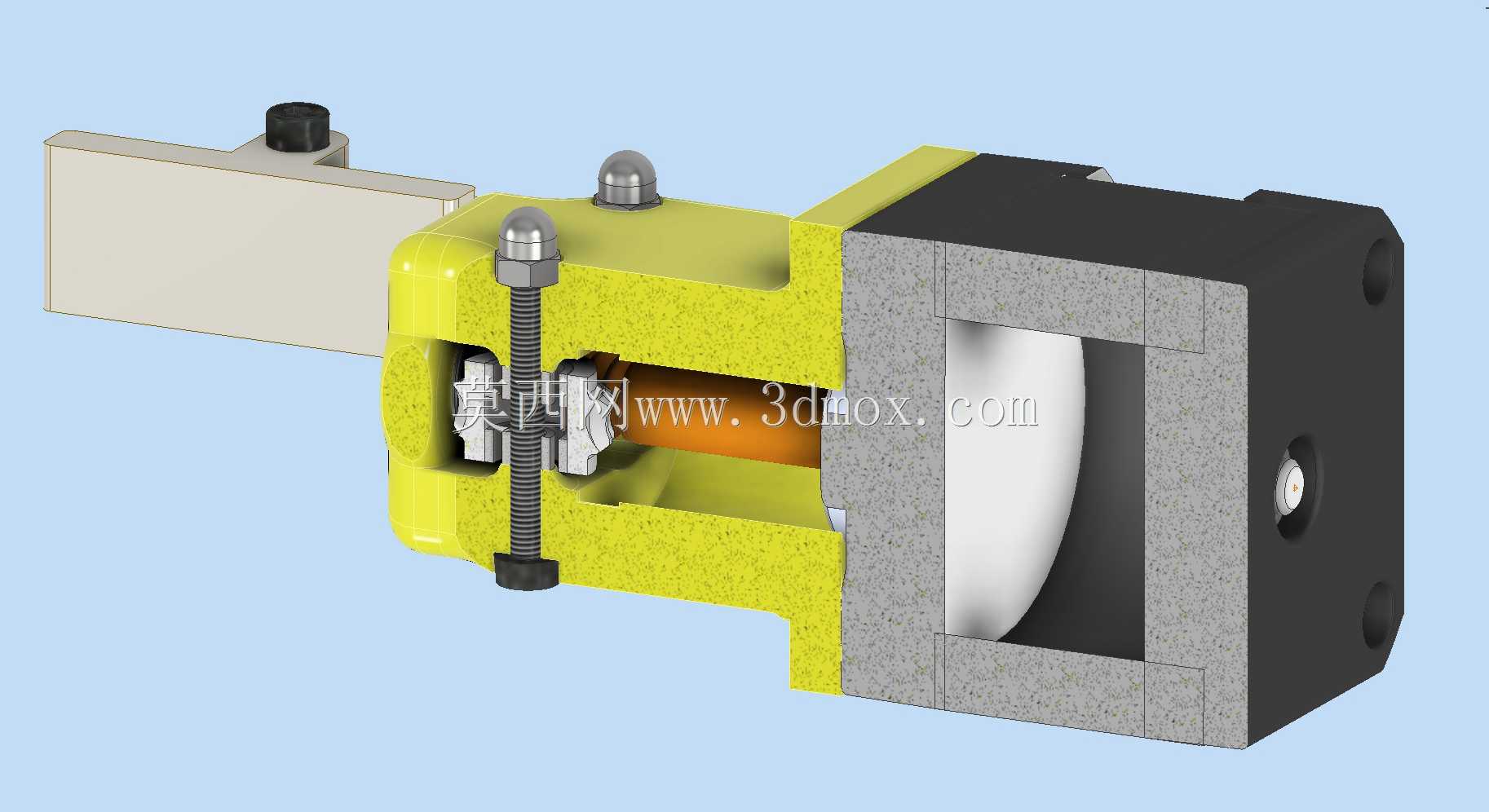

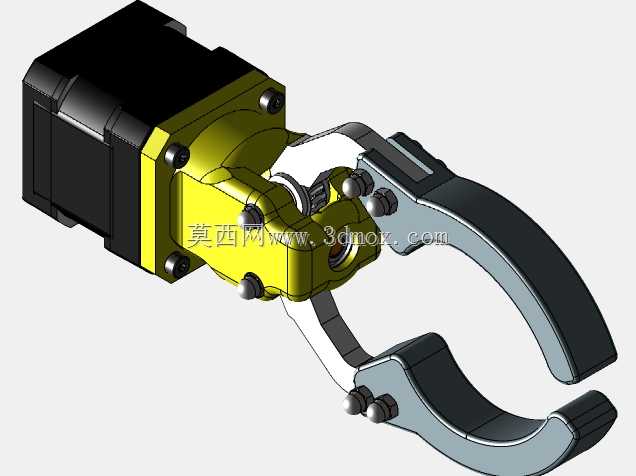

　　夹爪的指型部分采用弧形内凹轮廓，接触面上预留了防滑垫安装槽位，可根据被夹持工件的外形更换橡胶、聚氨酯或者金属材质的指垫，既可以夹持圆柱形的轴类零件、管状工件，也能适配方形的盒体、块状零件，夹持接触面积更大，单位面积压强更低，不会夹伤表面精度要求高的工件。整套机构的外壳分为上下两层，下层为步进电机的安装容纳腔，采用方形结构设计，四个角位预留了标准安装孔位，既可以直接与机器人末端法兰对接，也能通过转接板安装在直线滑台、模组平台上作为固定工位的夹持机构使用；上层为蜗轮蜗杆与连杆机构的容纳腔，采用密封式结构设计，可阻挡车间内的粉尘、切削碎屑进入传动副内部，延长日常维护周期。

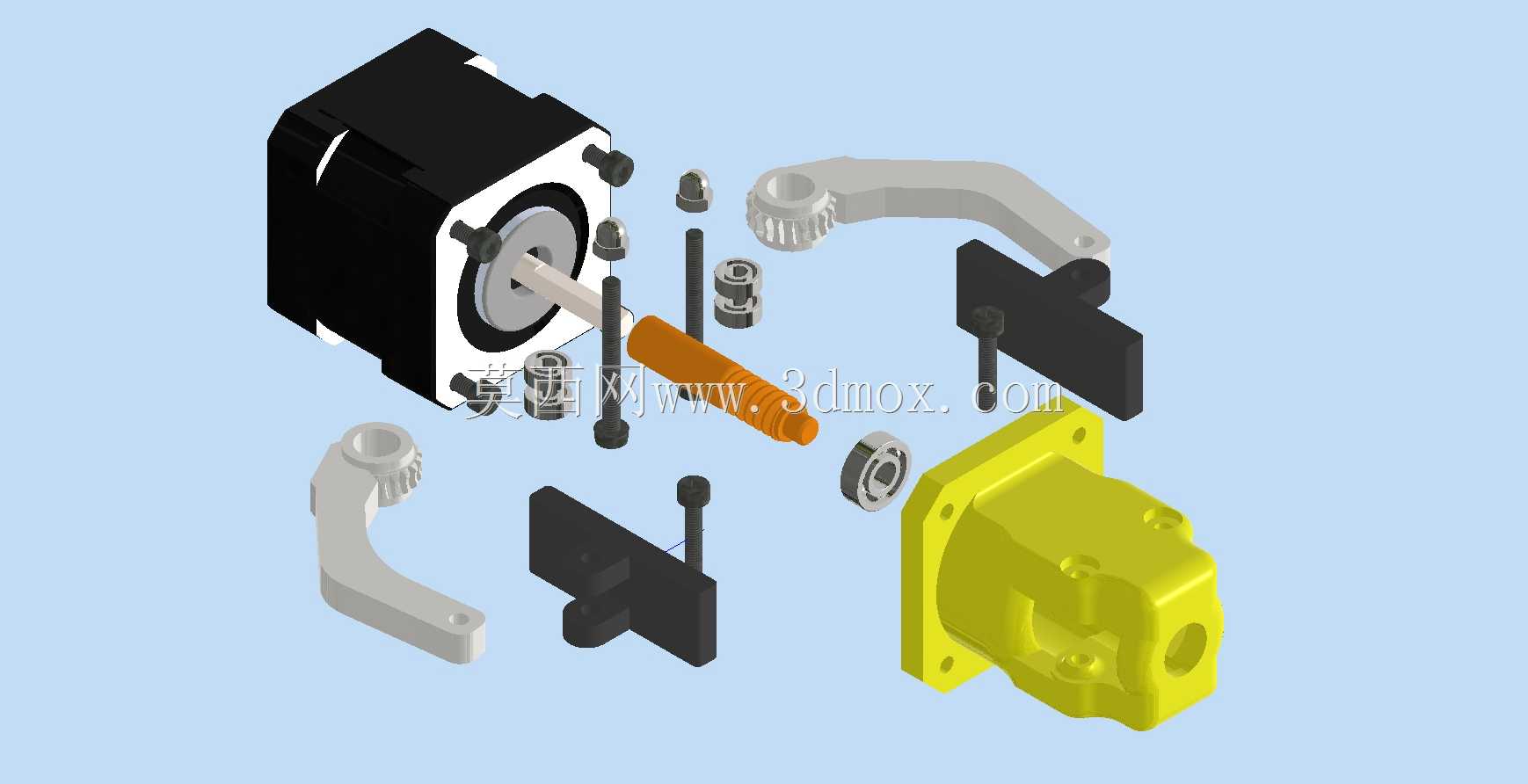

　　安装边界方面，整套抓具的主体轮廓尺寸紧凑，夹爪完全闭合时整体外轮廓直径不超过60mm，开合行程覆盖0到50mm范围，可适配最大直径50mm的圆柱形工件或者等效尺寸的方形工件，额定夹持力可通过步进电机的输出扭矩调节，最大可提供30N的夹持力，满足0.5kg以内工件的稳定夹持需求。传动部分的轴承选用SKF619系列微型深沟球轴承，分别布置在蜗杆的两端支撑位与蜗轮的转轴位置，4个轴承的配合公差严格按照基孔制间隙配合选取，既保证传动过程的转动顺滑度，又能控制径向窜动量在0.02mm以内，保证夹爪的重复定位精度。所有连杆铰接位置均采用微型螺钉锁紧固定，铰接面之间预留了0.01mm的间隙填充润滑脂，避免长期往复运动出现铰接点卡滞的问题。

　　在实际选型适配过程中，需要注意抓具的安装法兰端面到夹爪指尖的距离，这个尺寸直接影响机械臂的运动轨迹规划，避免在工件取放过程中与周边工装夹具发生干涉；同时步进电机的驱动线需要预留足够的弯曲半径，随机械臂运动时不会出现线缆拉扯的问题。相比齿轮传动的电动夹爪，蜗轮副的传动比更大，相同规格的步进电机可以输出更大的夹持扭矩，不需要额外增加减速箱结构，整体结构更加紧凑，重量更轻，能有效降低机械臂末端的负载负担，提升机械臂的运动响应速度。夹爪的开合位置可以通过步进电机的脉冲计数实现精准控制，不需要额外加装位置传感器就能实现多点位的行程控制，比如可以预设半开位置、完全张开位置、夹紧位置三个点位，适配不同尺寸工件的快速切换作业，在多品种小批量的柔性生产场景下，不需要更换夹爪就能完成多种规格工件的夹持作业，大幅缩短产线换型的调整时间。
