码垛作业用塑料包装箱夹持机器人夹具

　　在快消品、日化、食品加工等行业的后段包装产线中，成品塑料包装箱的码垛、转运环节长期存在人工作业强度大、重复定位精度差、箱体易磕碰损伤的痛点，这款适配工业机器人末端的夹持夹具，正是针对标准规格塑料包装箱的自动化搬运需求开发的末端执行机构。整套夹具自重控制在25公斤，匹配负载50公斤及以上的通用六轴工业机器人即可完成安装适配，不会过度占用机器人的有效负载配额，能在保证夹持可靠性的前提下，最大化保留机器人的作业半径与运动速度优势。

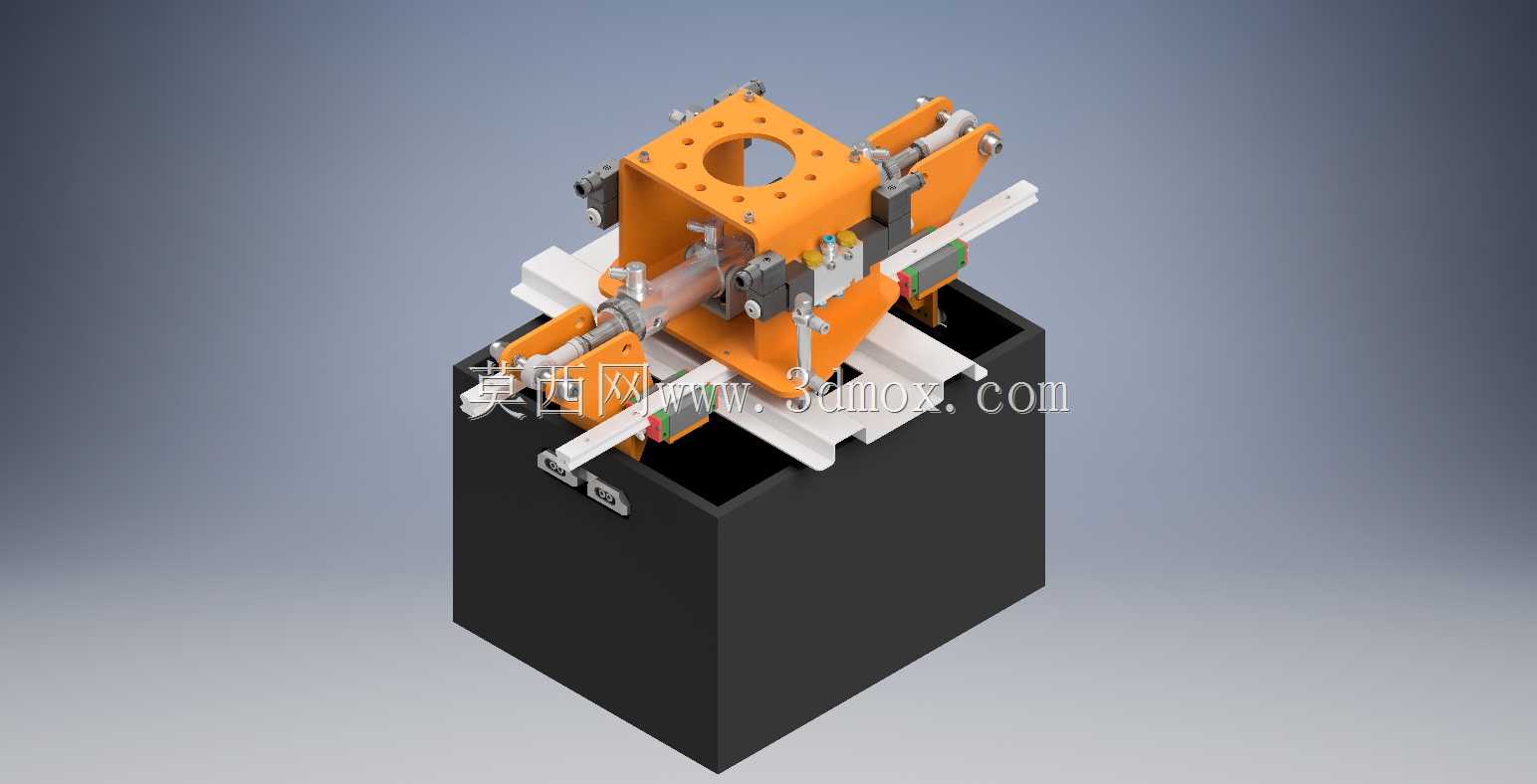

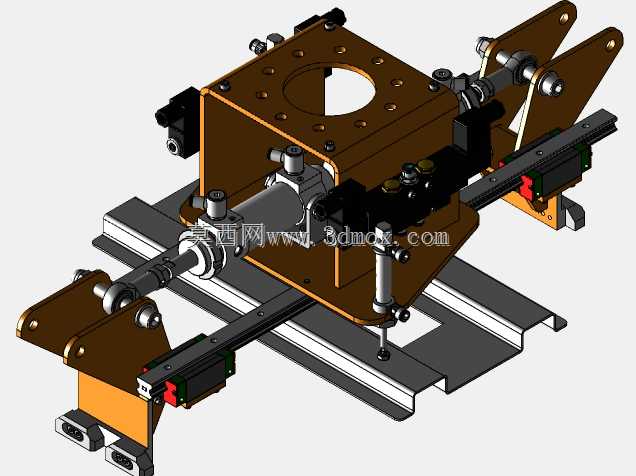

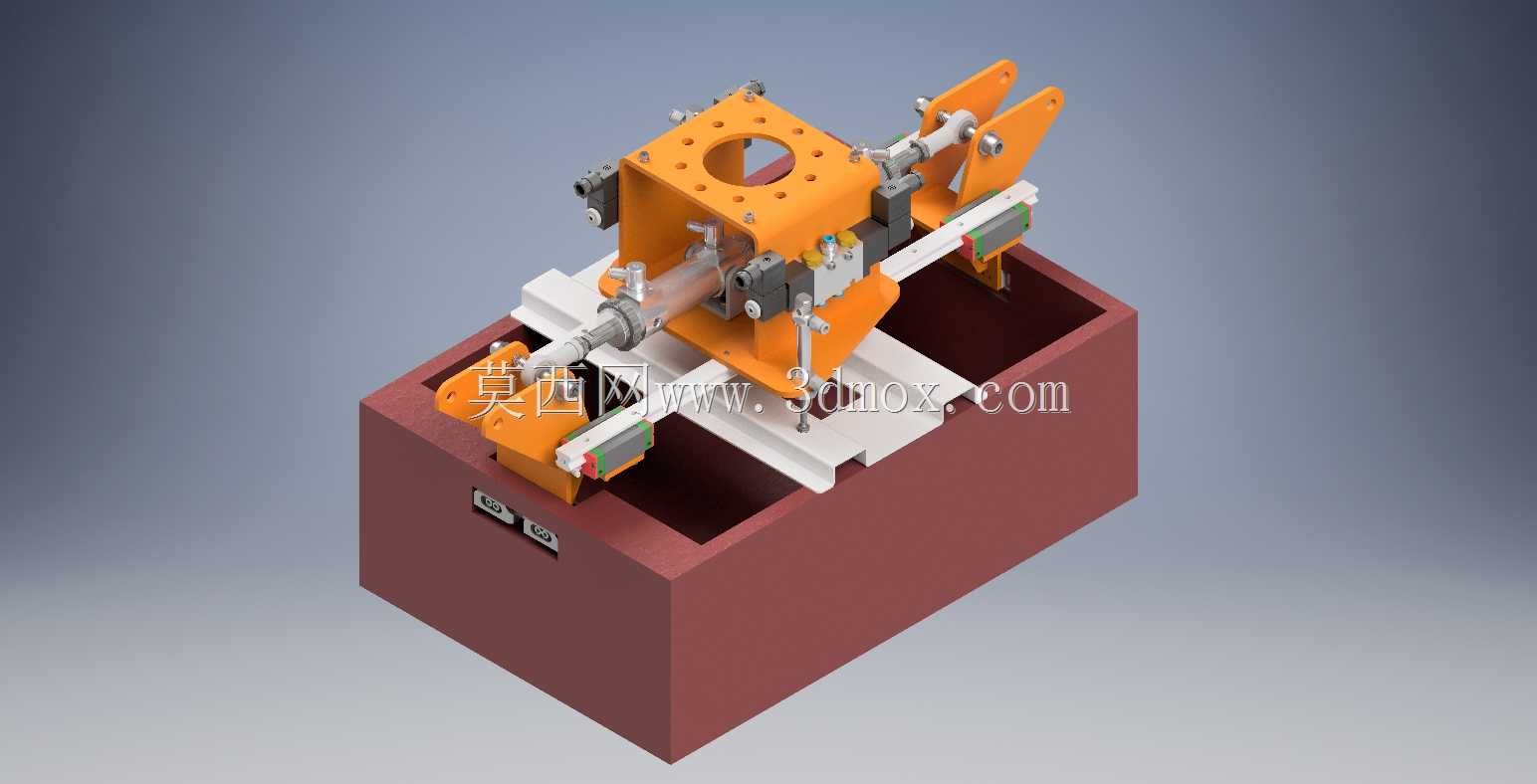

　　从功能实现逻辑来看，这套夹具采用双侧同步夹持的结构方案，夹持动作通过平行开合的机械结构完成，夹持接触面做了防滑纹理处理，针对塑料包装箱表面光滑、受压易变形的特性，夹持力可通过配套的气动回路压力调节实现线性控制，既不会因为夹持力过小导致搬运过程中箱体滑落，也不会因为压力过大造成箱体侧壁变形、内部货品受损。夹具的开合行程覆盖常规200mm到500mm宽度的塑料包装箱，无需更换夹指即可适配同产线多种规格的箱体作业，大幅减少产线换型时的调试工作量。

　　设计过程中优先考虑了末端执行器的安装兼容性，夹具与机器人的连接法兰采用行业通用的ISO 9409-1-50-4-M6标准接口，不需要额外制作过渡转接板即可直接安装到主流品牌的工业机器人腕部，气路接口也预留了标准快插接头位置，现场布线接管仅需10分钟即可完成。结构受力层面，所有承力部件均采用有限元仿真做了刚度校核，在满负载夹持状态下，夹指末端的形变量控制在0.2mm以内，保证高速码垛作业时的定位精度，不会因为夹具自身形变导致箱体放置错位。

　　从安装边界来看，夹具完全闭合状态下的最大外轮廓尺寸控制在600mm×300mm×220mm，在机器人进入纸箱成型机、封箱机等设备内部取件时，不会与设备的护板、输送辊道发生干涉，适配现有多数包装产线的设备布局，不需要对原有产线做大规模改造即可直接投入使用。夹具的夹指内侧预留了可选装的检测传感器安装位，现场可根据需求加装光电传感器或压力传感器，实现夹持到位检测、箱体有无检测的信号反馈，方便接入产线的PLC控制系统，完成全自动化的作业流程闭环。

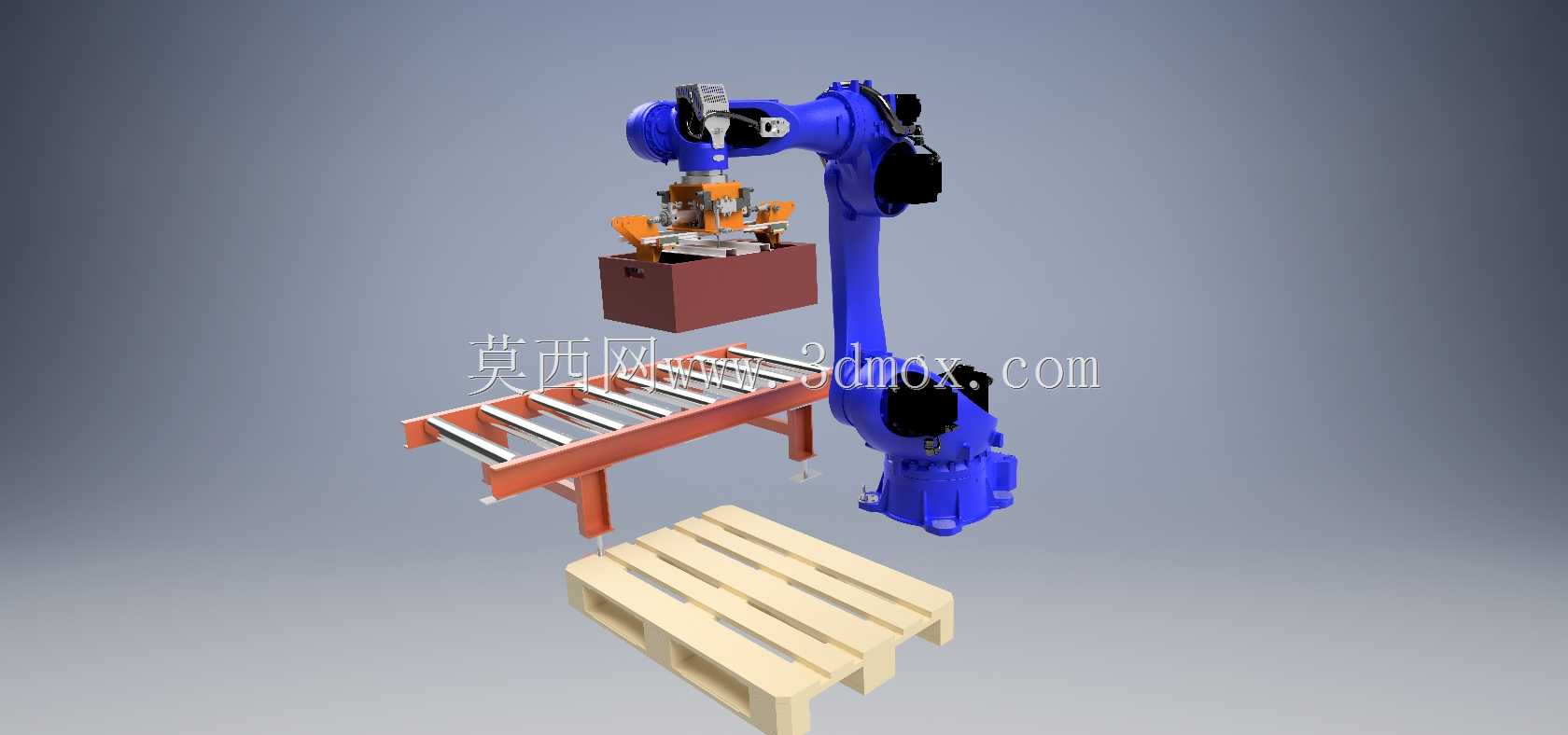

　　实际作业场景中，这套夹具可配合机器人完成从输送线末端取箱、转向、堆叠到托盘指定位置的全流程动作，单循环作业时间可控制在2.5秒以内，相比人工码垛效率提升3倍以上，同时能避免人工搬运过程中可能出现的箱体摔落、人员砸伤等安全隐患。针对塑料包装箱的常见结构特点，夹指的接触位置特意避开了箱体的扣手、加强筋等凸起结构，夹持时受力点均匀分布在箱体侧壁的平整区域，长期作业也不会造成箱体局部破损，保证成品包装的外观完整性。日常维护层面，所有活动铰接点都设计了免维护的自润滑衬套，不需要定期加注润滑脂，气动元件均采用标准通用型号，出现故障时可快速更换备件，减少产线停机等待时间。
