ArduinoUNOR3开源控制板三维结构模型

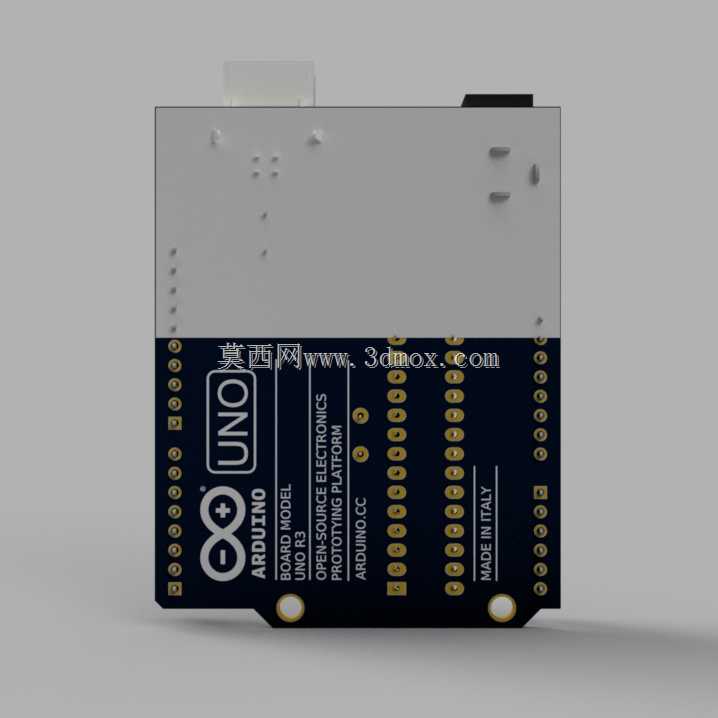

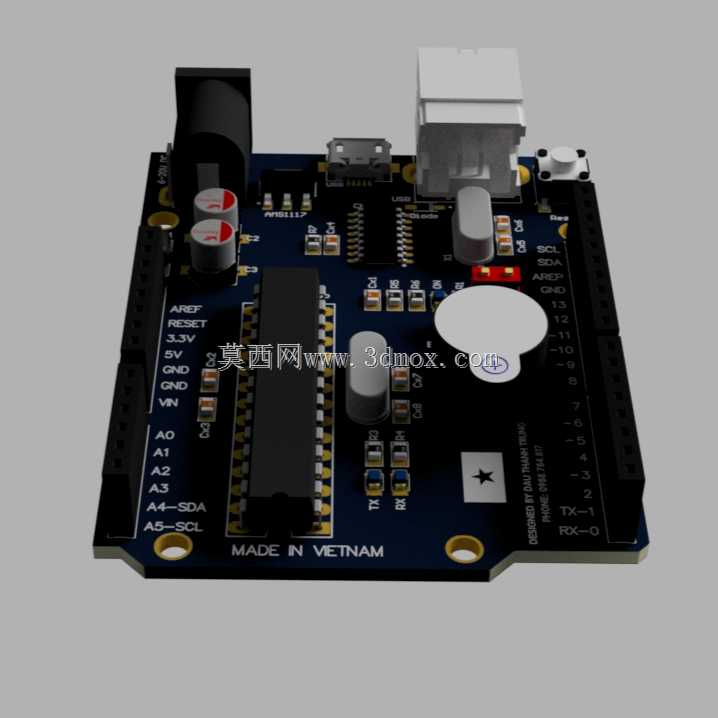

　　在嵌入式开发、小型自动化设备原型搭建、教学实验装置开发的场景中，Arduino UNO R3是应用覆盖面极广的主控硬件，不少结构工程师在做设备整机三维布局时，都需要精准的控制板模型来确认安装空间、接口对位、外围器件避让距离，避免后期打样出现结构干涉、接口被遮挡无法接线的问题。这个三维模型完整还原了控制板的全部结构细节，从板载的电源接口、USB通信接口、排针引脚布局，到板上的稳压芯片、主控芯片、复位按键、电源指示灯的位置与外形都做了精准复刻，能直接导入整机装配体中做布局校验。做结构设计时，首先要关注的就是安装边界，这款控制板的标准外形尺寸为长68.6mm、宽53.4mm，板厚1.6mm，四个安装孔的中心距分别为横向62.2mm、

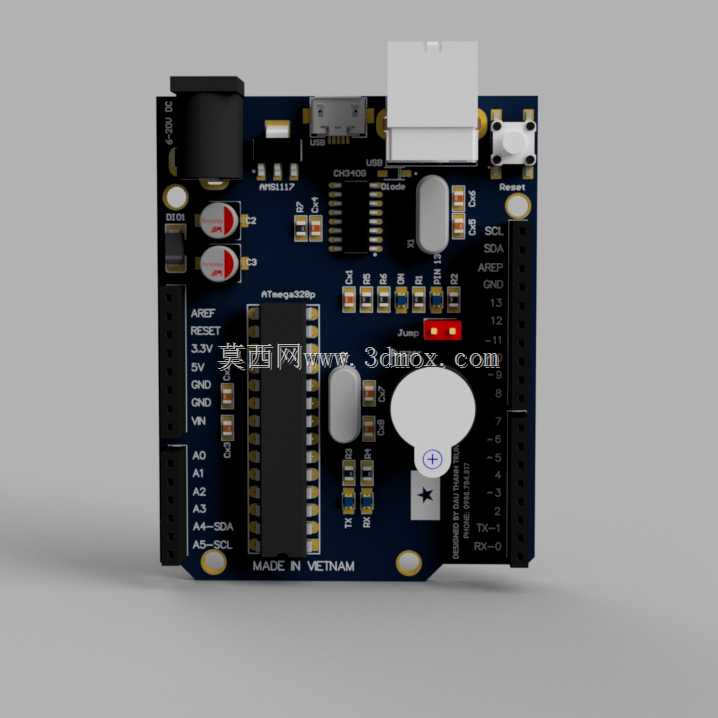

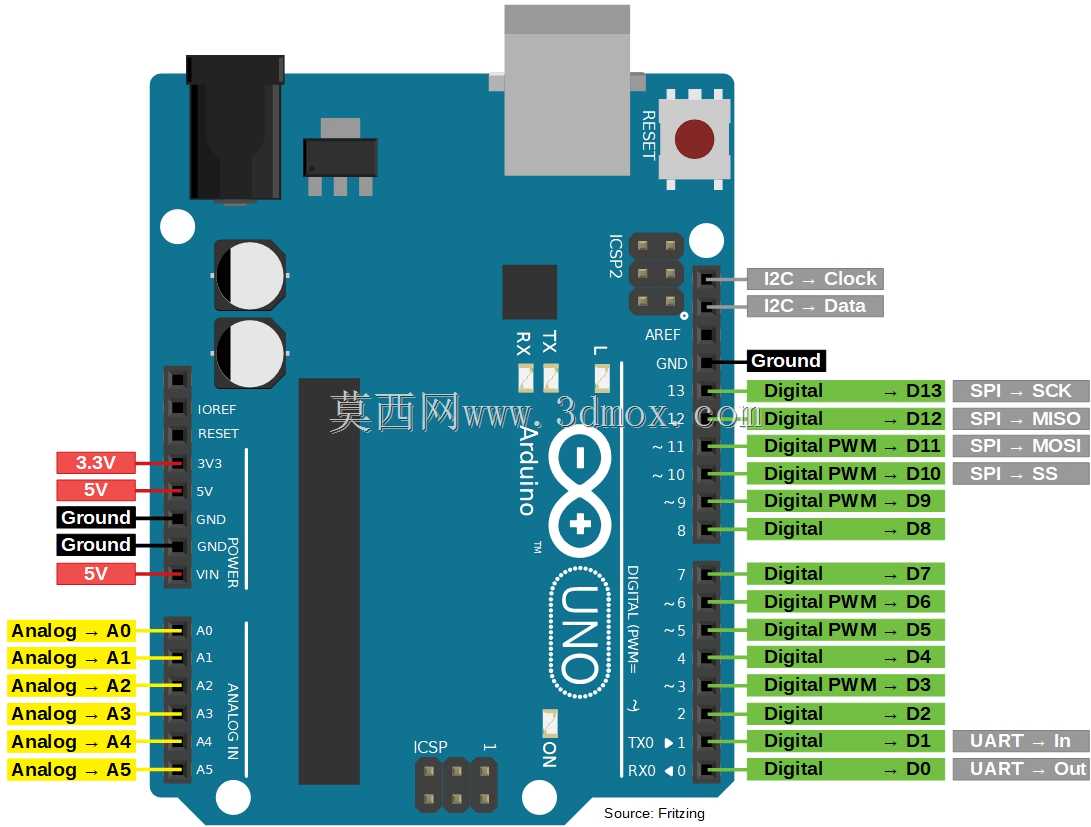

　　纵向47mm，安装孔直径3.2mm，适配M3规格的铜柱或螺丝固定，模型里精准还原了这些安装基准，工程师在设计设备外壳、控制仓内部支架时，可以直接提取安装孔位做配合设计，不用再反复核对实物尺寸。从功能特性来看，这块控制板的接口布局是经过多代迭代优化的，板载的DC电源接口位于板端左上角，支持7-12V外部直流供电，USB接口位于板端上方居中位置，用于程序烧录与串口通信，两侧的排针分别对应数字IO口、模拟IO口、电源引脚，模型里把每个排针的高度、引脚间距都做了1:1还原，在做接线空间预留时，可以直接模拟杜邦线的插拔路径，确认外壳开孔位置是否对准接口，不会出现装好外壳后USB线插不进去、电源接口被壳体挡住的问题。设计思路上，

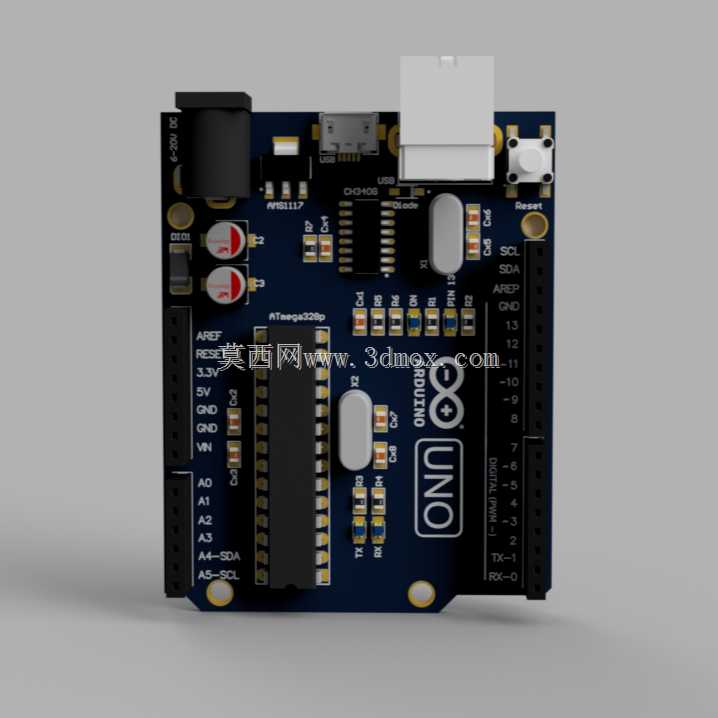

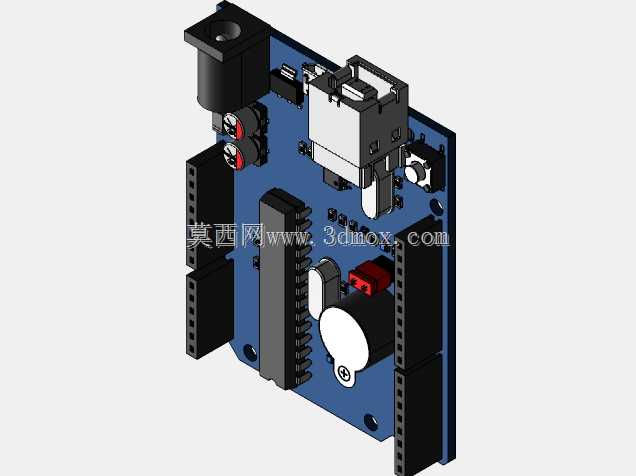

　　模型还原了实板的元器件布局逻辑，板上较高的元器件比如DC电源座、USB座、电源稳压电容的高度都做了准确还原，最高的DC电源座高度为13mm，在做控制板上方的空间预留时，至少要留出15mm的安全距离，避免上方的结构件压到板载元器件造成短路。不少做小型智能装置、教学实验台、创客项目结构设计的工程师，之前经常因为没有精准的控制板模型，只能自己对着 datasheet 粗略画个方块代替，最后打样出来经常出现排针和外壳干涉、安装孔对不上的问题，这个模型把所有易干涉的细节都做了还原，包括板载的复位按键高度、ICSP排针的位置、电源指示灯的位置，甚至连板上的丝印轮廓都做了对应，在做透明外壳设计时，还能对准指示灯位置做导光柱设计，不用反复调整位置。

　　在实际设备开发中，这块控制板常被用作小型自动化装置的主控，比如小型3D打印机的主控扩展、智能小车的控制核心、教学用机械臂的控制器、环境监测装置的采集主控，在做这些设备的结构设计时，控制板的安装位置直接影响整机的布线合理性，把这个模型导入装配体后，可以直观看到控制板和周边电机驱动板、传感器模块、电池仓的相对位置，优化走线路径，避免电源线和信号线交叉干扰，同时确认各个接口的朝向是否方便接线，比如把USB接口朝向设备外壳的调试开孔位置，后期烧录程序不用拆开设备就能操作。模型还还原了板上的USB接口金属外壳厚度、DC座的卡扣结构，在做接口防尘塞、固定压片的设计时，可以直接配合这些结构做细节设计，保证装配的贴合度。对于做电子设备结构设计的从业者来说，精准的接插件模型是提升设计效率的关键，不用自己逐个绘制元器件，直接调用就能完成布局，减少重复建模的工作量，同时也能降低设计出错的概率，避免因为尺寸偏差导致的返工。
