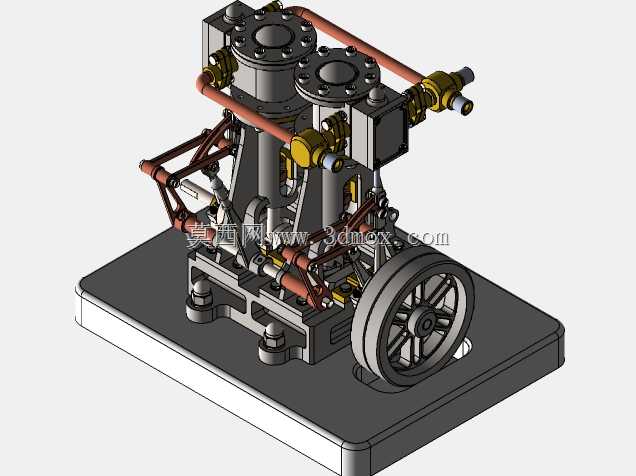

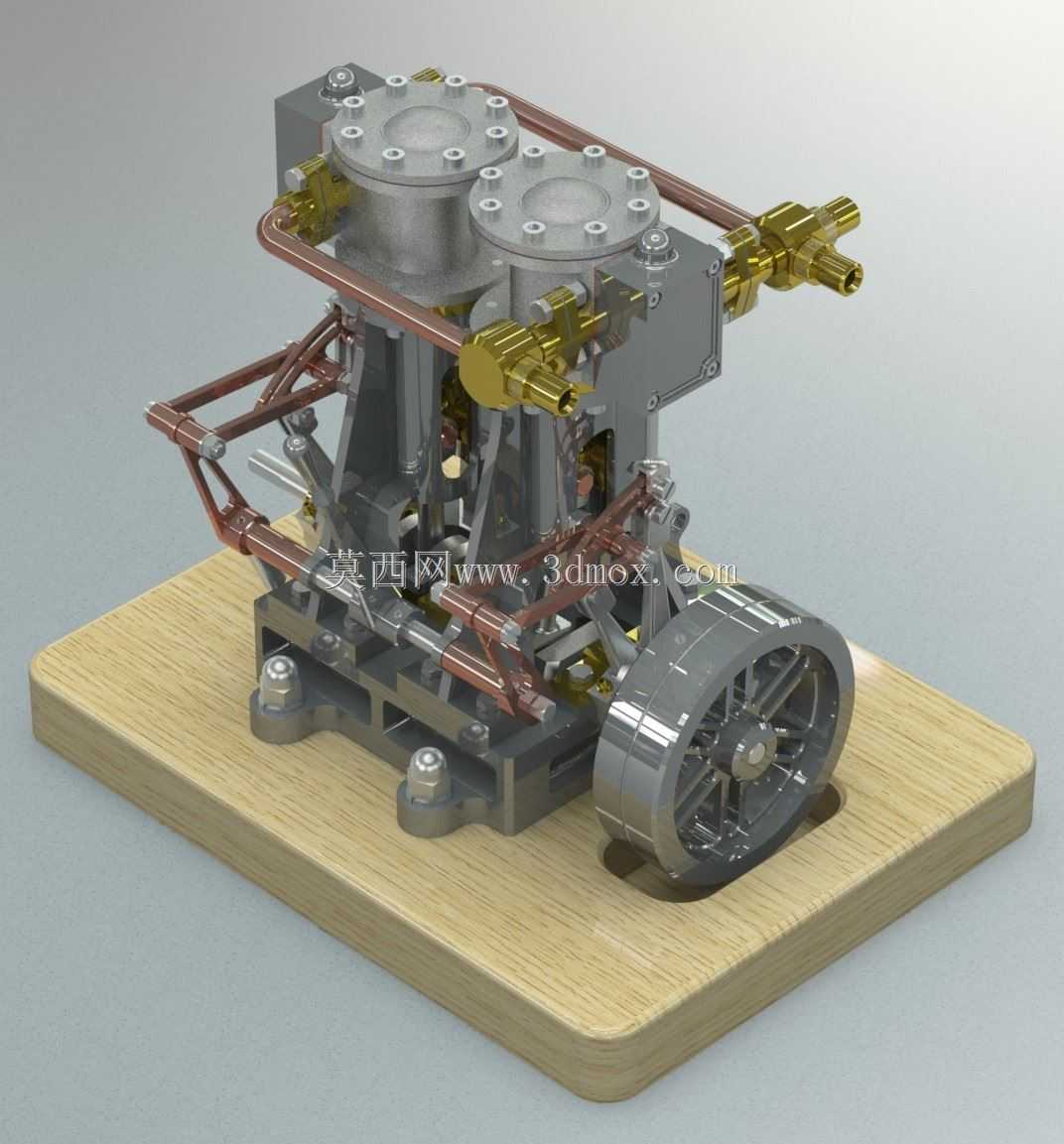

带倒挡立式双缸蒸汽机桌面展示结构

　　这款立式双缸蒸汽机结构，核心面向桌面动力模型展示、小型蒸汽动力原理教学以及复古机械爱好者的结构参考场景，区别于工业级大功率蒸汽机组，整体结构做了紧凑化适配，在保留完整蒸汽做功逻辑的基础上，将安装底座控制在适合桌面摆放的尺寸范围内，底座采用圆角木质承托结构，四个角点设置金属减震垫脚，既可以隔绝模型运行时的细微振动，也能避免金属底座直接接触桌面造成刮擦。从功能逻辑上看，该结构保留了双缸交替做功的核心特性，两个立式气缸呈平行排布，缸体顶部采用法兰式端盖密封，端盖上圆周均布紧固螺栓，保证蒸汽腔室的密封性能，避免做功过程中出现蒸汽泄漏导致的压力损失。蒸汽管路采用紫铜材质弯折成型，分别连接两个气缸的进排气口，管路走向避开运动部件的运动行程，

　　同时在管路末端设置黄铜材质的进气控制阀组，可手动调节进气量大小，以此控制机组的运转转速。不同于常规单缸蒸汽机的结构，这款设计集成了倒挡切换机构，通过外部操纵杆的位置切换，可改变进排气的配气相位，实现输出轴的正反转切换，不需要额外加装换向齿轮组，简化了传动链路的结构复杂度。输出端直接连接大直径铸铁质感飞轮，飞轮做了轮辐式减重设计，既可以储存做功行程的动能，保证曲轴运转的平顺性，抵消双缸交替做功时的转速波动，也能通过飞轮的惯性带动曲轴越过止点位置，避免机组出现卡滞停转的问题。配气机构采用滑阀式结构，与曲轴通过连杆联动，可精准匹配活塞的运动位置切换进排气通路，保证蒸汽在缸内的膨胀做功效率。整体的支撑框架采用立式铸铝质感的架构，将气缸、

　　曲轴箱、配气机构整合为一个整体模块，所有运动副都预留了合理的配合间隙，曲轴部位设置有集成式的润滑油槽，可在运转过程中持续为连杆轴颈、活塞销等摩擦副提供润滑，降低长期运转的磨损量。从安装边界来看，整个机组的重心落在底座的几何中心位置，所有向外延伸的管路、操纵部件都没有超出底座的投影范围，摆放时不需要额外预留周边的避让空间，适配常规的桌面展陈尺寸。在结构设计思路上，这款结构没有追求极致的功率密度，而是优先保证结构的可视性，所有的运动连杆、配气部件都没有做外罩遮挡，可直观观察到蒸汽进入气缸推动活塞、活塞带动连杆驱动曲轴旋转、曲轴联动配气阀切换气路、最终带动飞轮输出动力的完整过程，倒挡机构的动作逻辑也完全外露，

　　方便学习者理解蒸汽动力的换向原理。在细节处理上，所有的管路连接部位都采用了螺母压合的密封结构，既保证了密封性能，也方便拆解维护，活塞与缸壁之间预留了活塞环的安装槽位，可根据实际运行需求选配不同密封性能的活塞环，适配不同压力的蒸汽输入工况。曲轴的支撑部位采用双轴承支撑结构，可承受飞轮运转时的径向载荷，避免长期运转出现曲轴弯曲变形的问题。整个结构的连接紧固件全部采用标准内六角螺栓，通用互换性强，后期维护更换配件不需要定制特殊规格的紧固件。
