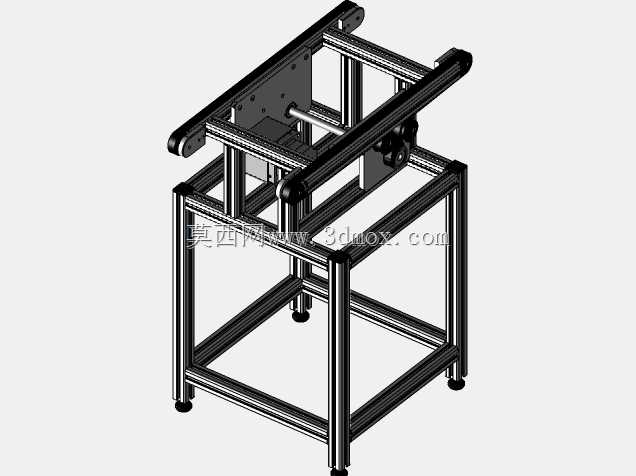

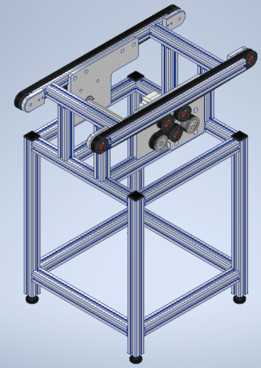

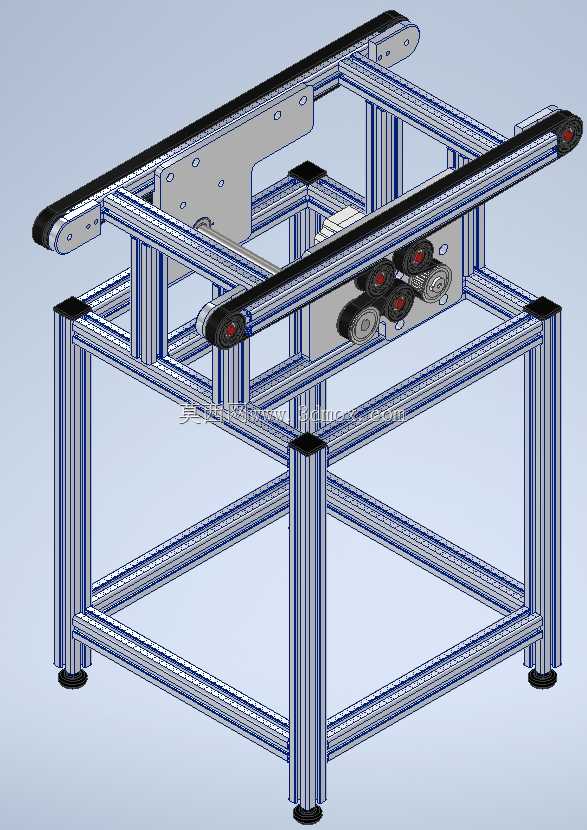

铝型材框架双皮带平行输送设备结构

　　这款双皮带输送结构，在3C电子组装、小型零部件分拣、轻载物料工序转运场景中适配性极强，区别于传统单皮带宽面输送线，双带平行布局的核心优势在于可避让工件底部凸起结构，比如带引脚的PCB板、底部装夹定位凸台的注塑壳体、带支撑脚的小型工装载具，输送过程中工件底部悬空区域不会与线体表面产生剐蹭，也能为中途设置的顶升定位、底部读码、下方CCD检测工位预留足够的操作空间，不需要额外抬高线体或者挖空皮带面做避让，能大幅缩减整线的布局高度。

　　从结构设计逻辑来看，机架整体采用工业铝型材拼装，没有采用焊接钢架的方案，核心是考虑到这类轻载输送线的定制化需求极高，不同产线的对接高度、输送宽度、工位间距都有差异，铝型材搭配角码、T型螺栓的连接方式，不需要做焊接后时效、表面喷涂处理，现场调整尺寸时只需要松卸螺栓就能切割改长改短，后期产线迭代改造的复用率能达到九成以上。机架底部配置的是可调脚杯，不是固定支撑脚，安装时可以根据现场地面的平整度单独调整四个支脚的高度，保证两根皮带的工作面全程处于同一水平面上，避免工件输送过程中出现跑偏、单侧卡滞的问题，脚杯的调节行程预留了20mm，足够覆盖普通工业地坪的平整度误差。

　　输送端的动力布局采用单电机同步驱动双皮带的方案，动力从电机输出后经过同步轮组分流，分别带动两根皮带的主动辊转动，这种设计比双电机分别驱动的方案成本更低，也能从机械结构上保证两根皮带的线速度完全一致，不会出现两根皮带转速差导致的工件偏转、移位问题，主动辊和从动辊都采用了腰型孔安装结构，张紧皮带时不需要拆卸辊轴，只需要调整安装座的锁紧螺栓位置就能完成张紧，日常维护的操作门槛极低。皮带选用的是平型防滑PVC材质，宽度设置为20mm，两根皮带的中心距可以根据工件的宽度规格做调整，调整范围覆盖100mm到400mm，能适配绝大多数尺寸在500mm见方以内、重量不超过5kg的轻载工件输送需求。

　　安装边界方面，这款输送结构的整体框架宽度比两根皮带的外侧总宽度宽出80mm，预留了安装传感器支架、挡停机构、侧边导向条的安装空间，不需要额外在型材外侧加装拓展附件，设备进料端和出料端的辊轴端面突出机架端面15mm，能直接和前后段的输送线、加工工位做无缝对接，不会出现工件交接时的卡料缝隙。整体机架的高度常规设置为750mm，适配人工坐班操作的作业高度，如果需要对接自动化设备的高位进料口，也可以通过更换不同长度的铝型材支脚调整整体高度，不需要改动上部的输送主体结构。

　　在实际产线应用中，这类双皮带结构常搭配挡停气缸、顶升移栽机构使用，当工件输送到指定工位时，挡停气缸伸出挡住工件，下方的顶升机构可以从两根皮带的中间空隙处上升，把工件顶离皮带面完成定位加工或者检测，工序完成后顶升机构下降，工件落回皮带面继续输送，整个过程不需要额外设置移栽机械手，能大幅降低整线的制造成本和结构复杂度。皮带的线速度设置范围在0.1m/s到0.5m/s之间，可通过调速器调整，匹配不同节拍的生产需求，线体两端都设置了皮带跑偏限位挡边，长时间运行后即使出现轻微的皮带偏移，也不会出现皮带脱出辊轴的问题，减少日常运维的频次。
