码头包装作业用倾斜带式输送设备结构

　　在散货与成件包装货并行的码头装卸作业场景里，常规水平输送设备往往无法适配不同装卸平台之间的高度差，货物从堆场转运至装卸车、或者从船边接驳点转运至临时仓储区的过程中，多次人工搬抬不仅效率低下，还容易造成包装件磕碰破损，倾斜带式输送设备正是针对这类跨高程物料转运需求设计的专用输送结构。该设备的核心用途是完成包装类成件货物在存在固定高度差的两个作业点位之间的连续输送，尤其适配码头场景下袋装、盒装规整包装货物的转运作业，可直接衔接水平输送线、装卸货平台或者临时堆垛工位，减少中间人工转运环节的作业量。从功能特性来看，该倾斜输送结构采用带面防滑设计，可根据输送货物的单重调整带面张紧度与机架支撑间距，倾斜段的两侧设置有低位挡边结构，

　　避免货物在倾斜输送过程中发生侧滑掉落，设备的进料端与出料端均设置有水平过渡段，可保证货物在进出倾斜段时运行平稳，不会因为角度突变产生倾倒。设计过程中首先需要确定作业场景的固定高程差与水平投影距离，以此核算输送倾角，针对码头包装货物的摩擦系数特性，将倾角控制在货物不发生下滑的临界角度以内，同时兼顾场地占用面积的控制，避免设备过长影响码头作业通道的通行。机架部分采用模块化分段设计，倾斜段的支撑腿设置有可调节的地脚结构，可适配码头场地存在的微小地面不平整问题，保证设备安装后整体机架的水平度与直线度，避免带面运行过程中出现跑偏问题。驱动单元布置在设备的高位出料端，可利用倾斜段物料的重力分力降低驱动负载，同时减少低位端进料位置的结构占用，

　　方便作业人员在进料端摆放待输送货物。从安装边界来看，设备进料端的水平段长度预留了足够的人工上料操作空间，出料端的水平段可根据对接设备的接口高度调整支撑高度，设备整体宽度控制在常规码头人行通道的预留宽度以内，不会占用过多的作业面，设备两侧的机架外侧预留有安全防护装置的安装点位，可根据现场作业需求加装防护网或者急停拉线装置。带面的运行速度可根据码头的作业节拍进行调整，常规作业状态下保持中低速运行，保证货物输送过程的稳定性，在作业高峰期可适当提升带速匹配装卸效率。设备的托辊组采用槽型托辊与平行托辊组合的布置方式，倾斜段采用槽型托辊增加带面对货物的包裹性，水平过渡段采用平行托辊保证货物进出的平稳性，回程段设置有平型下托辊支撑带面，

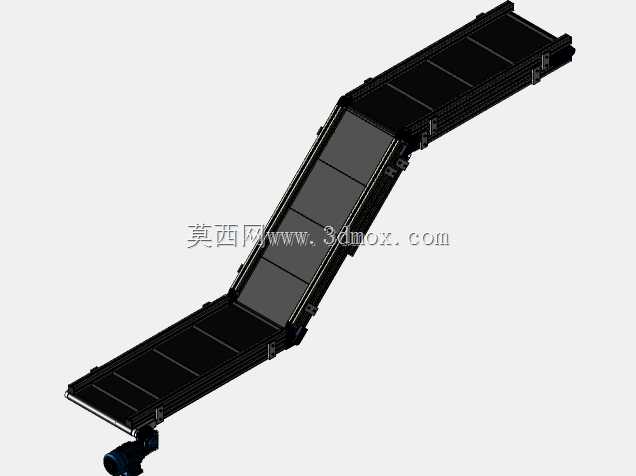

　　减少带面下垂造成的运行阻力。针对码头户外作业可能存在的潮湿、盐雾环境，设备的机架与金属结构件均做了防腐表面处理，紧固件采用不锈钢材质，避免长期作业过程中出现锈蚀影响设备使用寿命。在结构建模过程中，所有的连接点位均按照实际装配关系做了约束处理，支撑腿与机架主体的连接采用螺栓连接的模拟结构，可直观展示现场安装的装配顺序，托辊与机架的安装座预留了调整间隙，可模拟现场调试过程中托辊位置调整以纠正带面跑偏的操作逻辑。设备的整体外形尺寸按照码头常规作业的高程差范围设计，倾斜段的长度可根据实际场地需求进行模块化拼接，不需要重新改动主体结构即可适配不同的高度差需求，进料端与出料端的接口尺寸可与常规的水平输送设备直接对接，不需要额外设计转接结构。
