组合式垂直分流输送系统结构设计方案

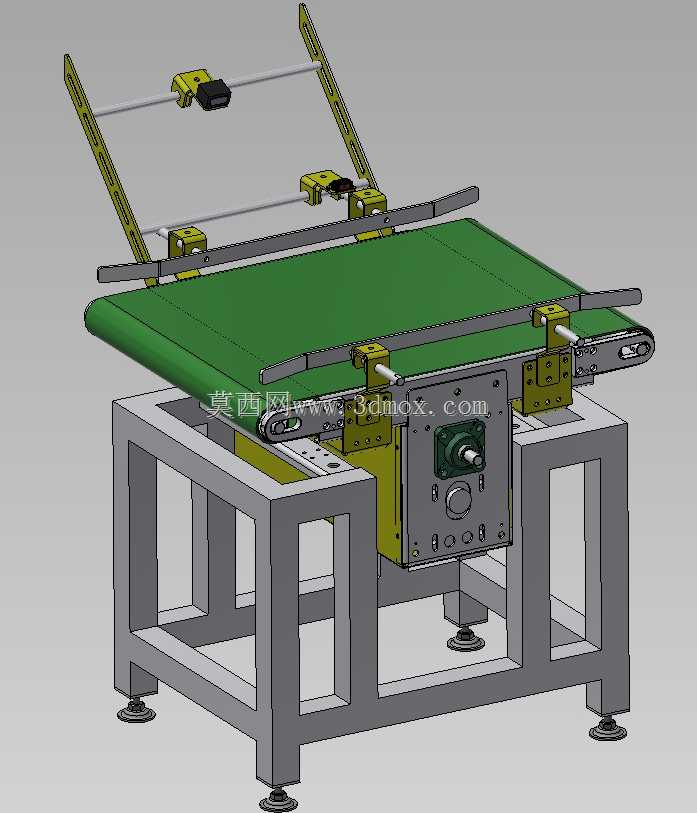

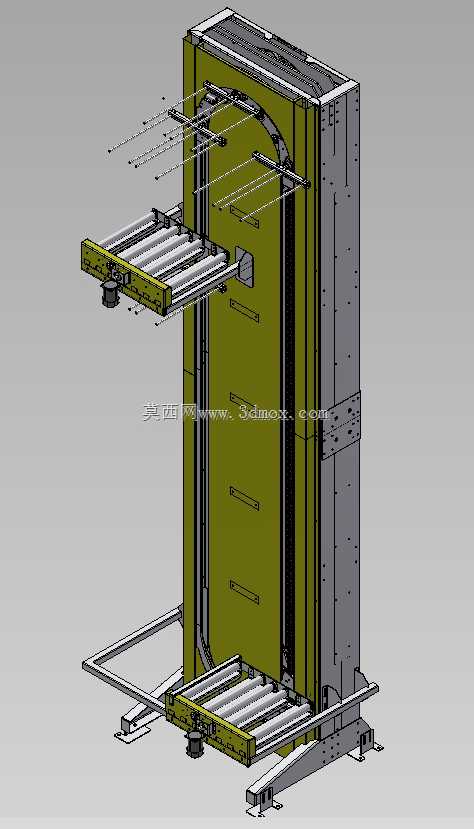

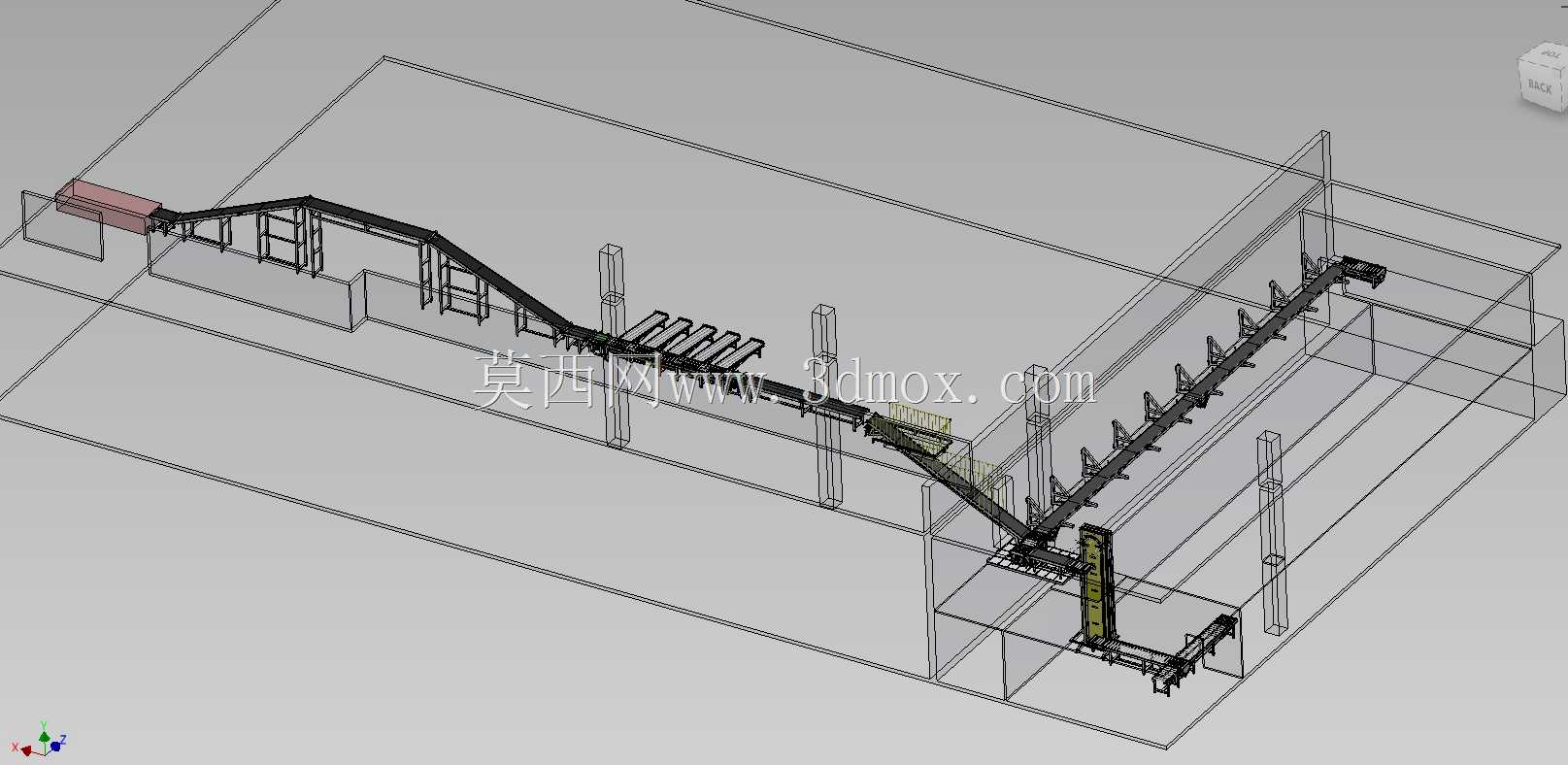

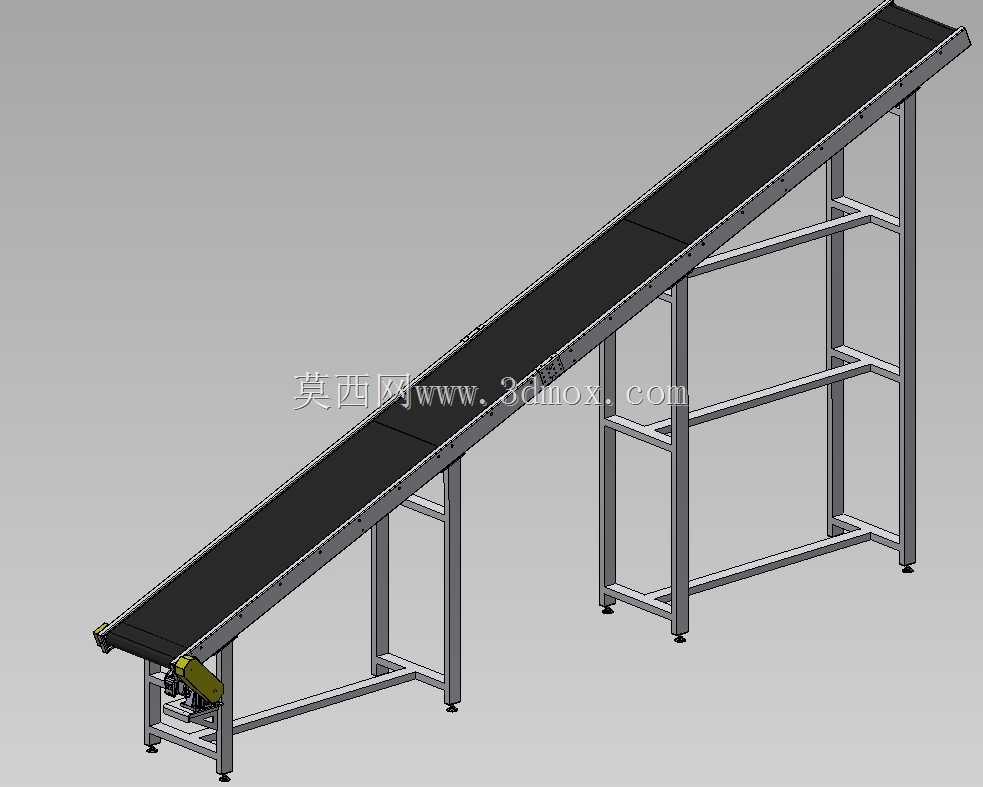

　　这套组合输送结构主要面向多层车间的物料跨层转运、同层多工位分流场景，适配箱装件、规则小型工业零部件的连续输送需求，可衔接前端加工工位与后端仓储、分拣环节，解决传统单一直线输送无法完成高差输送与路径分流的痛点。从结构组成来看，整套系统包含倾斜爬坡段、垂直提升段、水平分流段三个核心功能单元，各段之间通过过渡接驳结构实现物料的平稳传递，避免物料在转接位置出现卡滞、掉落问题。倾斜爬坡段采用带挡边的输送结构，挡边间距可根据常规输送物料的底面尺寸做适配调整，爬坡角度控制在物料不发生下滑的合理区间，段体两侧设置防护挡板，防止高速输送过程中物料偏斜脱出。垂直提升段采用链板承载结构，每块承载板设置定位挡条，物料进入提升段后会被挡条限位，

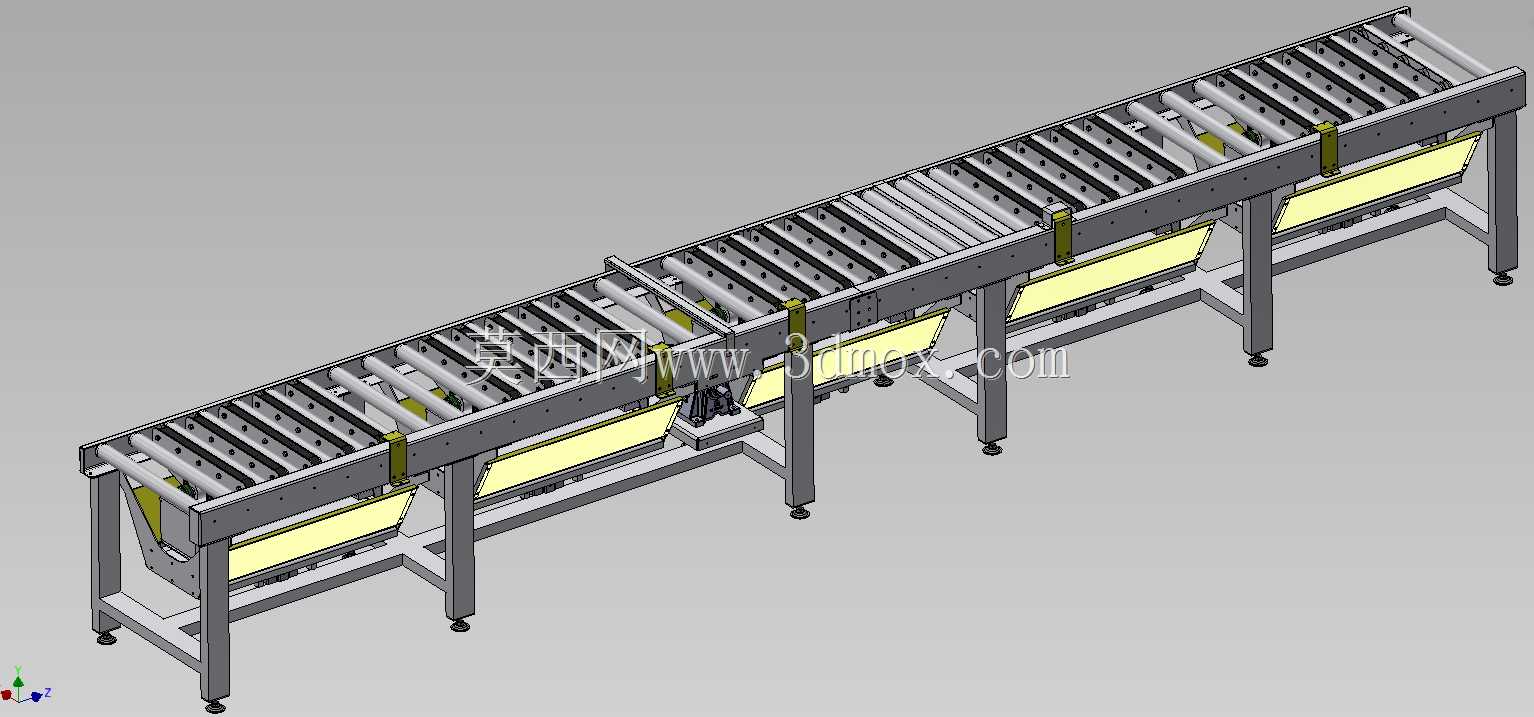

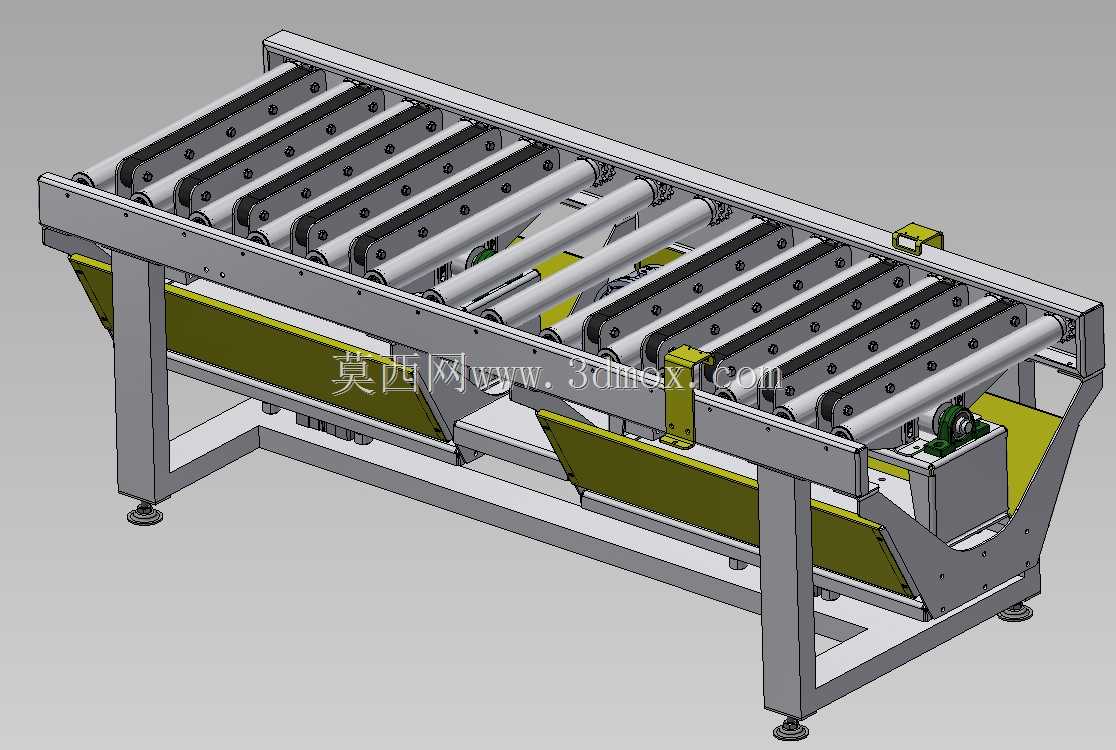

　　沿垂直轨迹完成高差提升，提升段的框架采用型材拼接结构，安装时可根据现场实际层高调整整体高度，无需额外定制整体框架，适配不同厂房的层高条件。水平分流段设置多组拨叉分流机构，可根据后端工位的需求将物料分别导入不同的输送支路，分流动作通过位置传感器触发，拨叉的摆动角度经过运动仿真验证，不会与输送面、物料发生运动干涉，各支路的输送速度可独立调节，匹配不同工位的节拍需求。设计过程中优先考虑了安装边界的适配性，整套系统的水平投影宽度控制在1.8米以内，垂直段的安装底座仅需0.8*1.2米的地面固定区域，对车间场地的占用空间较小，可在现有生产线的间隙位置完成加装，不需要对原有车间布局做大规模调整。各段的驱动单元均采用独立模块化设计，

　　单段出现故障时可单独拆解维护，不需要整体停机拆卸，降低日常运维的难度。输送面的高度可根据前后端对接设备的出料高度做±150mm的调节，适配不同型号的加工设备、分拣设备的接驳需求。结构细节上，所有转动位置均设置密封式轴承座，避免车间内的粉尘、碎屑进入轴承造成卡滞，输送面的支撑板采用折弯成型结构，在保证整体支撑强度的前提下降低了整体自重，框架的连接位置均采用标准紧固件连接，所有连接孔位均做了公差匹配，现场安装时不需要二次打孔，可按照装配指引快速完成拼接。针对输送过程中的物料偏移问题，各段输送面的两侧均设置了可调式导向条，导向条的间距可根据输送物料的宽度灵活调整，适配不同尺寸规格的物料输送，不需要更换额外的结构配件。

　　垂直段的顶部和底部均设置了缓冲过渡板，物料从爬坡段进入垂直段、从垂直段进入水平分流段时，会通过过渡板实现平滑衔接，避免物料出现磕碰、卡滞。分流段的每个支路末端都设置了物料到位检测位，可实时反馈各支路的物料堆积情况，当某一支路出现物料堆积时，系统会自动将物料分流至其他空闲支路，避免出现堵料问题。整套结构的运动部件均做了安全防护设计，所有传动链轮、链条位置都设置了可拆卸的防护盖板，防止运维过程中发生安全隐患，防护盖板采用快拆结构，日常检查传动部件状态时不需要借助专用工具即可快速拆卸。从载荷适配来看，单块承载板可承载最大15kg的规则物料，整套系统的连续输送效率可达到每小时1200件，可满足多数中小零部件加工车间、电商仓储分拣环节的输送节拍需求。设计阶段对所有运动部件做了运动干涉仿真验证，确认各机构在极限运动位置不会发生碰撞，所有受力结构件均做了静力学校核，保证满载运行时结构变形量在允许范围内，不会出现输送面下沉、框架晃动的问题。
