带冷却器的150Bar45L油箱液压动力单元

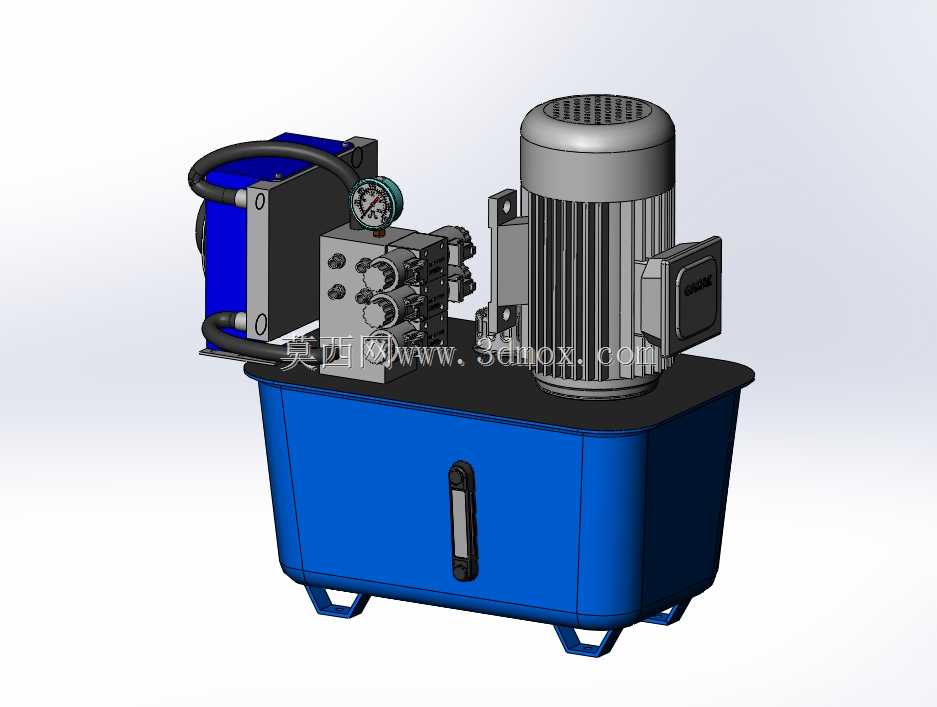

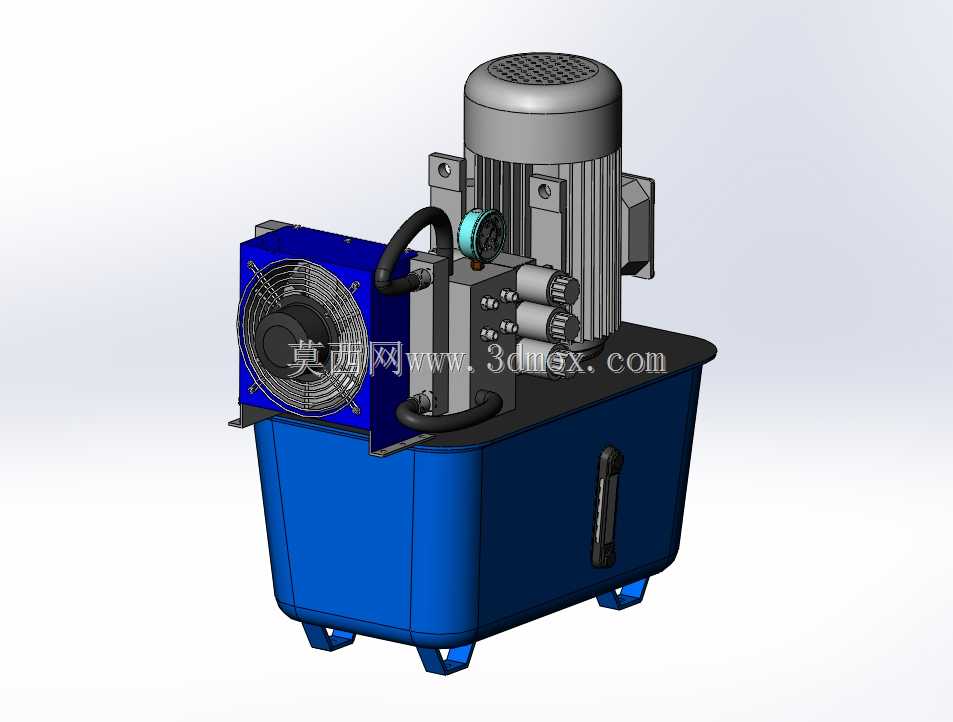

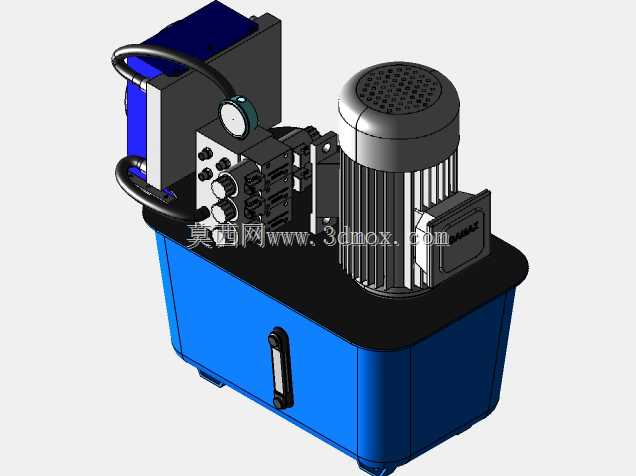

　　这套液压动力单元常配套在中小型金属切削机床、工装夹具夹紧工位、小型自动化压装设备的液压回路中，作为整套液压系统的动力输出核心，为执行元件提供稳定压力的液压油源，额定工作压力设定在150Bar，油箱有效容积45L，能够满足多数单缸或双缸执行元件的中低压工况流量需求，避免频繁启停带来的油温过快升高问题。整套单元采用上置式集成布局，电机、阀组、冷却器全部安装在油箱顶部的安装盖板上，油箱底部预留四个支脚安装位，支脚开有长圆形安装孔，可直接通过螺栓固定在设备机架的安装平面上，安装时需要预留顶部阀组的操作空间、侧面液位计的观测空间，以及冷却器侧的通风间隙，避免冷却器进风面被设备结构遮挡影响散热效率。

　　从功能配置来看，单元搭载3kW三相异步电机作为动力源，直驱齿轮泵提供压力油输出，阀组部分集成了2个手动控制阀与先导式压力控制阀，可实现两路执行元件的方向切换与系统压力的稳定调节，阀组侧面安装的压力表可实时观测系统工作压力，方便调试阶段的压力校准与日常运行中的压力异常排查。配套的冷却器采用风冷式结构，直接安装在油箱顶部靠近电机的位置，回油管路直接接入冷却器进油口，经过散热后的液压油直接回流至油箱，能够在系统连续运行时将油温控制在合理区间，避免夏季高温环境下长时间运行出现油温过高导致的油液粘度下降、密封件加速老化、内泄漏增大等问题。油箱侧面安装的浮球式液位计可直观观测油箱内油位高度，方便日常维护时的油液补充与油液状态检查，油箱顶部的盖板采用密封式设计，预留了空气滤清器安装位，可避免外界杂质进入油箱污染油液，同时平衡油箱内部压力，避免油泵吸油时出现真空度过高的问题。

　　在设计还原过程中，首先需要确认各部件的安装接口尺寸，电机与油泵的连接采用标准钟形罩联轴器连接，保证同轴度误差控制在允许范围内，避免运行时出现振动过大、联轴器过早磨损的问题。阀组的安装采用板式连接，所有油道在阀块内部加工完成，减少外部管路连接的泄漏点，阀块的安装面需要保证平面度要求，安装时密封圈需要正确放置在密封槽内，避免压偏导致的漏油问题。冷却器的安装需要预留减震垫，避免电机运行时的振动传递到冷却器散热翅片，导致翅片变形或管路接头松动漏油。油箱的焊接需要采用满焊工艺，完成后进行渗漏测试，避免焊缝处出现漏油问题，油箱内部需要进行酸洗磷化处理，去除焊接残渣与铁锈，避免杂质进入液压回路造成阀组卡滞、油泵磨损等故障。

　　实际选型应用时，需要根据配套执行元件的数量、单缸动作的流量需求、工作节拍来核算系统发热量，确认该配置的冷却能力是否满足连续运行的散热需求，如果设备工作节拍较快、执行元件动作频繁，可额外加大冷却器的散热面积，或者更换更大流量的冷却器。安装时需要注意油泵的吸油高度，吸油管口需要距离油箱底部有足够的距离，避免吸入油箱底部沉积的杂质，吸油管路需要做好密封，避免吸入空气导致系统出现噪音、爬行等问题。回油管路需要插入油箱液面以下，避免回油冲击产生气泡，导致油液乳化加速。日常维护时需要定期观察液位计的油位，及时补充同牌号的液压油，定期更换回油滤芯与空气滤清器滤芯，保证油液清洁度，延长阀组与油泵的使用寿命。这套集成式液压单元相比分散式安装的液压系统，占用空间更小，安装调试更便捷，出厂前可完成整体的压力测试与功能调试，现场安装时只需要连接执行元件的管路即可投入使用，能够大幅减少设备现场的安装调试周期，降低现场管路布置的工作量与漏油风险。
