废铝罐回收压缩打捆液压设备结构

　　在再生金属回收分拣场站的日常作业环节，松散废铝罐的储运成本一直是场站运营中占比不低的支出项，零散堆叠的空铝罐堆密度极低，常规货运车辆满载运输时实际载重远低于额定载荷，返程空载率高的同时，仓储环节也会占用大量堆场面积，遇到雨季还容易因罐体残留积液造成场地污染。这款液压驱动的铝罐打捆结构，正是针对这类松散轻薄金属废料的压缩减容需求设计，核心作业目标是将零散投入的废弃铝罐压缩为规整的高密度块料，大幅降低后续转运、仓储、回炉熔炼环节的综合成本。

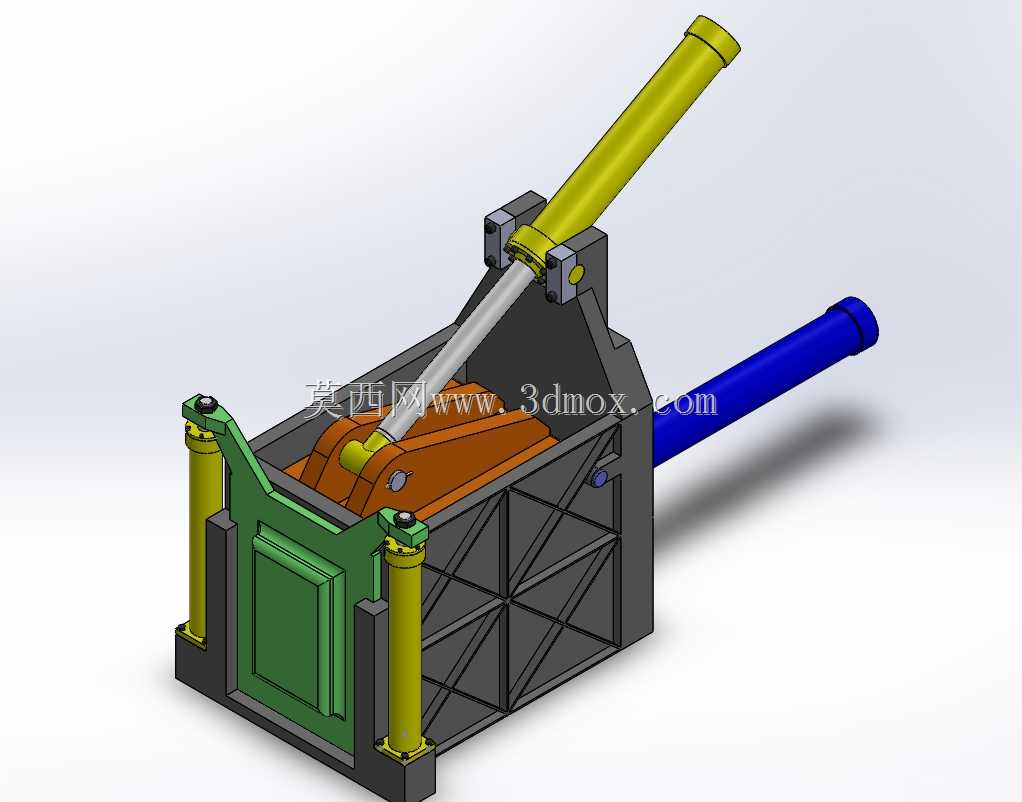

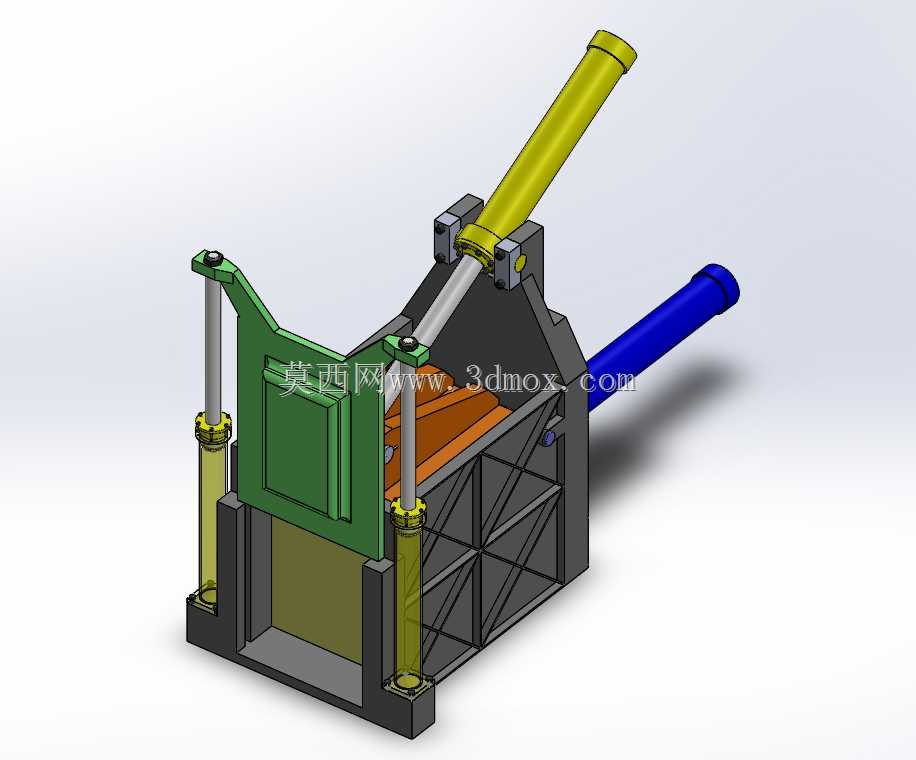

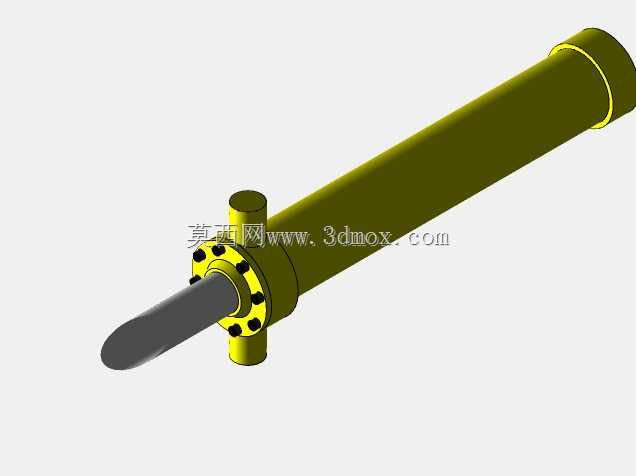

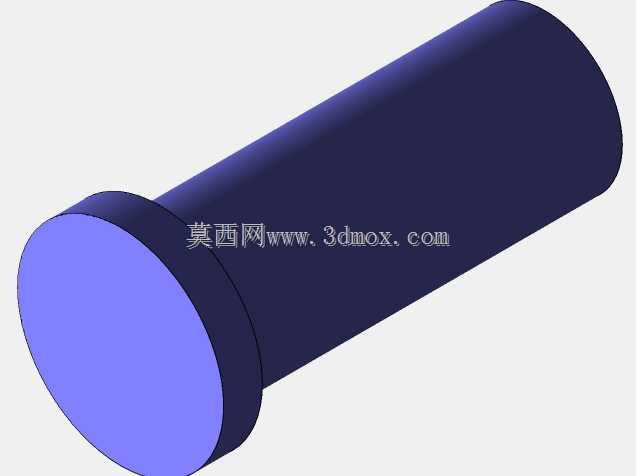

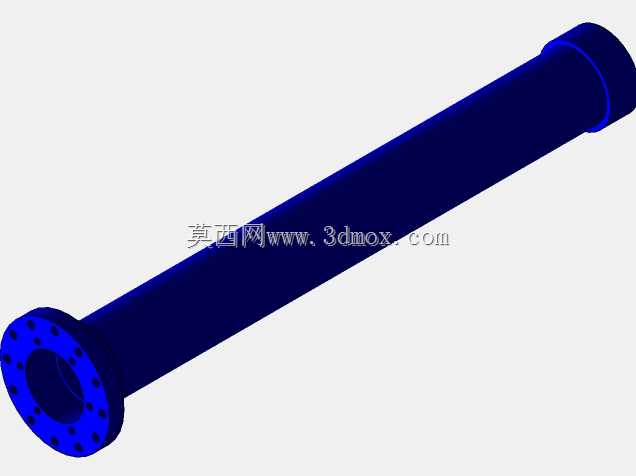

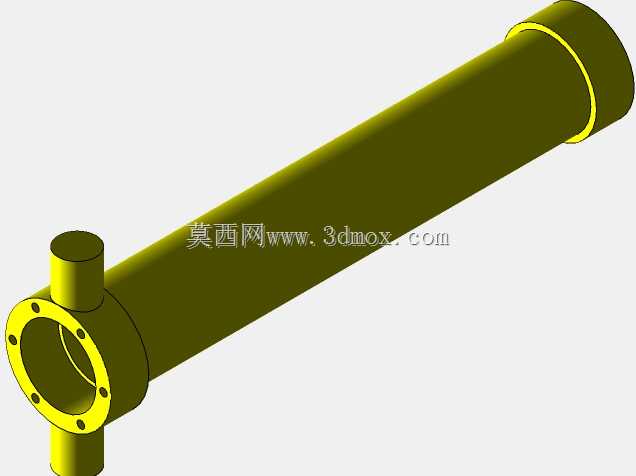

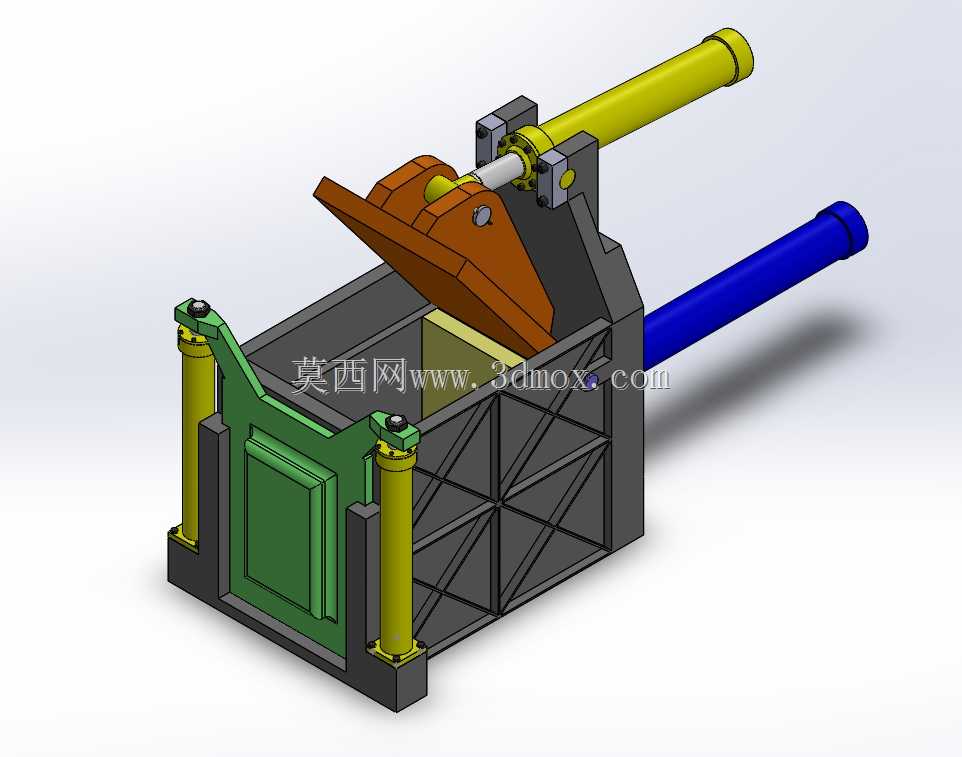

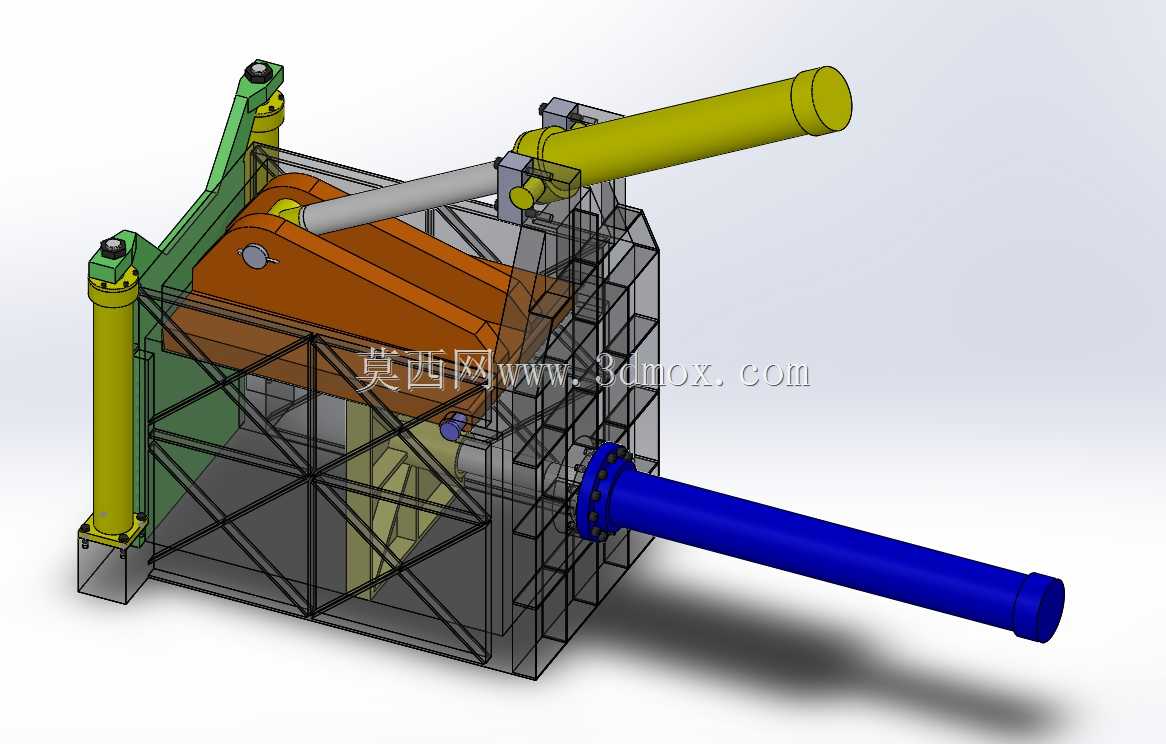

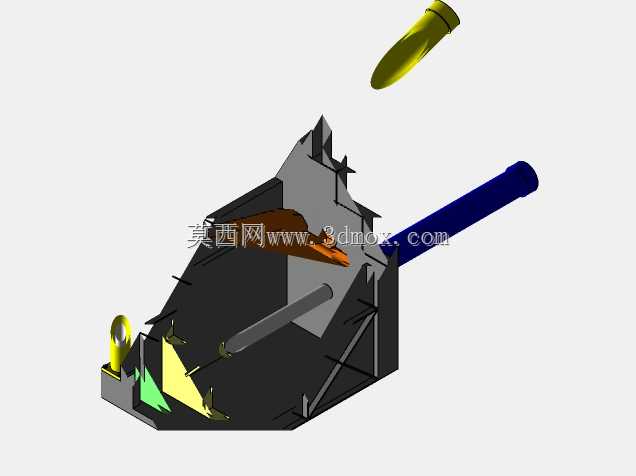

　　从功能实现逻辑来看，整套结构采用卧式压装的布局形式，主压缩油缸沿料仓长度方向布置，提供压装过程的主推力，将料仓内堆积的铝罐向端部挡料结构方向推送，逐步压缩排出罐体间的空气、压溃罐体本身的空腔结构，最终形成密度均匀的矩形料块。料仓上部设置的翻盖式压料结构由侧置的辅助油缸驱动，在主压头推进前先完成合盖动作，避免压缩过程中轻薄的铝罐受挤压弹出料仓，同时在压装全程对料仓上部形成约束，保证压缩后的料块外形规整，不会出现上部膨出的异形结构。两侧的立式导向柱沿料仓侧壁对称布置，为翻盖结构的开合动作提供稳定的导向支撑，避免偏载造成的结构卡滞，同时承受压装过程中翻盖受到的向上反力，保证结构受力均衡。

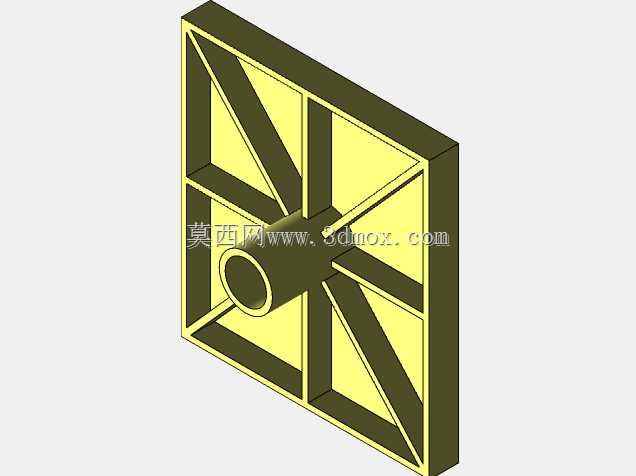

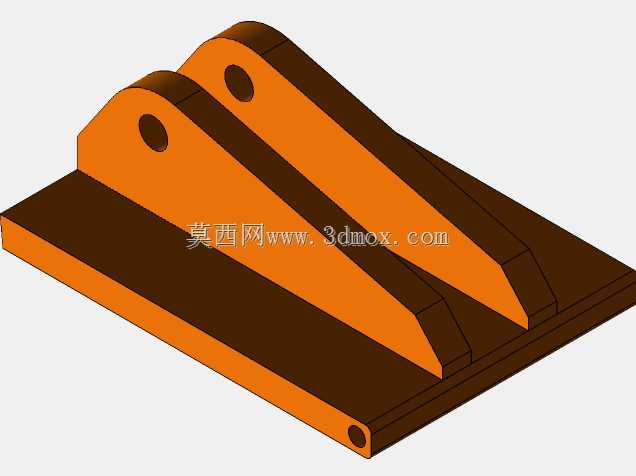

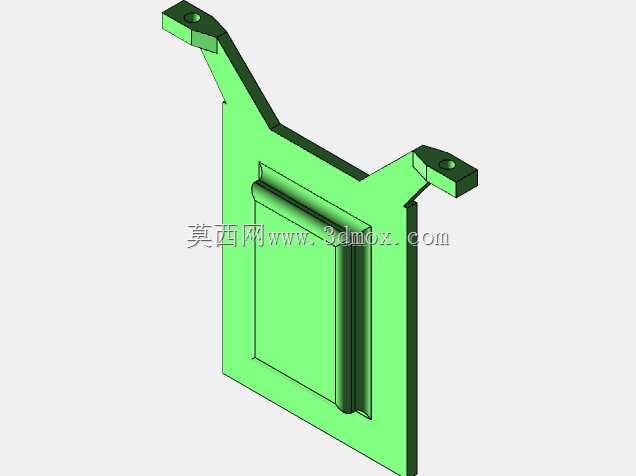

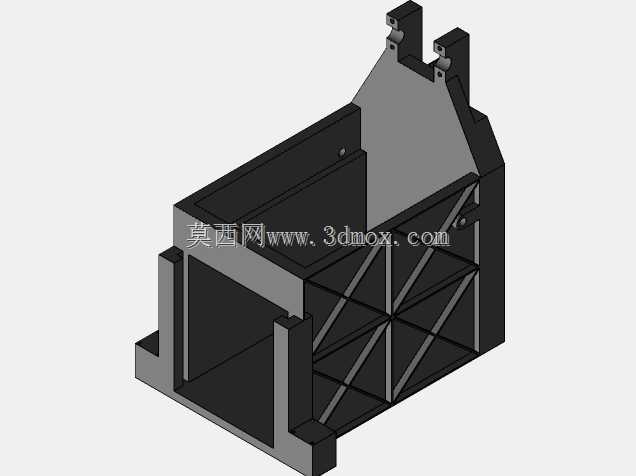

　　结构设计过程中，料仓主体采用框架式焊接结构，侧壁使用带交叉加强筋的钢板拼接，既能够承受压装过程中物料对侧壁的侧向挤压力，又能尽可能控制整体结构的自重，减少不必要的材料冗余。主压头的推料面做了倾斜角度设计，在推进初始阶段可以对上层堆积的铝罐形成向下的分力，避免物料在压头前部向上拱起，提升单次压缩的物料装填量。端部的出料门采用快开式锁紧结构，压缩作业完成后可快速开启，将成型的料块直接推出料仓，减少单批次作业的辅助时间，提升连续作业的处理效率。

　　从安装边界来看，整套结构的长向尺寸主要由主油缸行程、料仓有效长度、出料门开合空间共同决定，安装时需要在油缸伸出端预留足够的检修空间，方便后期对油缸密封件、导向套进行维护更换；宽度方向受料仓宽度、两侧导向柱安装尺寸、辅助油缸横向伸出长度限制，安装时两侧需要预留不小于五百毫米的操作空间，方便日常清理料仓缝隙中卡滞的铝罐残片；高度方向需要考虑翻盖完全开启后的上部净空，避免翻盖开合时与厂房上部的管线、桁吊结构发生干涉。液压管路沿料仓侧壁的筋板间隙布置，既能够对管路形成防护，避免散落的铝罐划伤管路外壁，又能让整体外观更整洁，减少管路外露造成的安全隐患。

　　实际作业场景中，这类设备通常布置在回收场站的废铝分拣区末端，分拣完成的纯净铝罐通过输送带或者人工投料直接倒入料仓，单次投料完成后即可启动压装循环，翻盖合盖、主压头推进、保压、压头退回、翻盖开启的动作可通过液压阀组的逻辑控制自动完成，单批次循环时间可根据物料的实际堆积密度调整保压时长，保证不同批次的料块压缩密度保持一致。压缩完成的铝块尺寸统一，可直接采用钢带打捆后码垛存放，堆密度可达到松散状态的十几倍，单块重量控制在人工可辅助搬运或者叉车可直接叉取的区间，适配后续转运环节的各种装卸条件。

　　在结构细节处理上，所有与物料接触的钢板边缘都做了倒角打磨，避免锋利的毛刺划伤投料操作人员；导向柱的外露表面加装了防尘护套，减少场站多尘环境下粉尘进入导向配合面造成的磨损；油缸的铰接点都采用自润滑轴承，降低日常维护的润滑频次，适合回收场站相对粗放的运维条件。料仓的前部进料口做了向外的扩口设计，降低投料时的对准难度，提升人工投料的作业效率，即使是投料时散落在料仓口边缘的铝罐，也能在翻盖合盖时被推入料仓内部，减少物料撒落造成的场地清理工作量。
