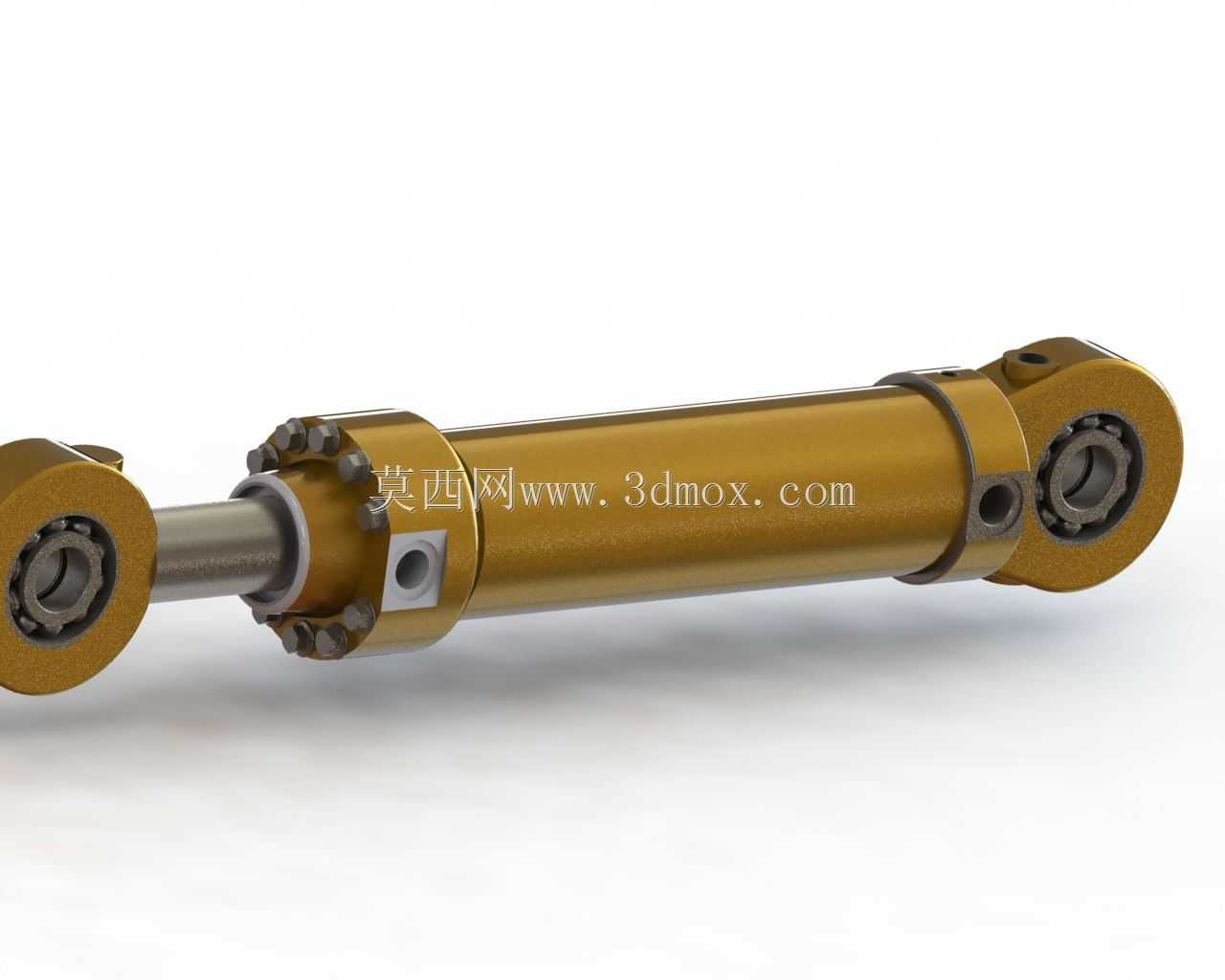

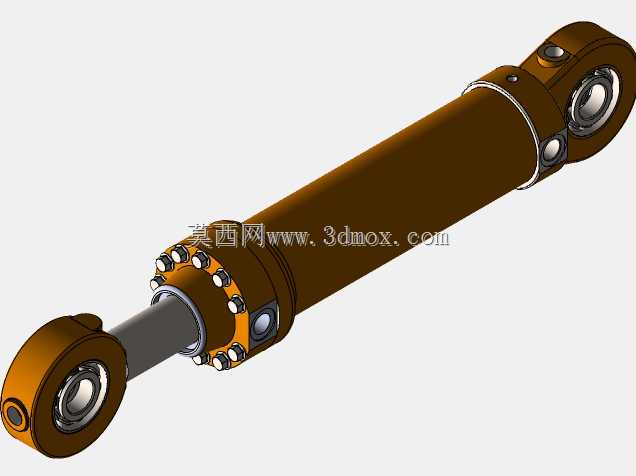

带双耳铰接安装结构的工程用液压缸

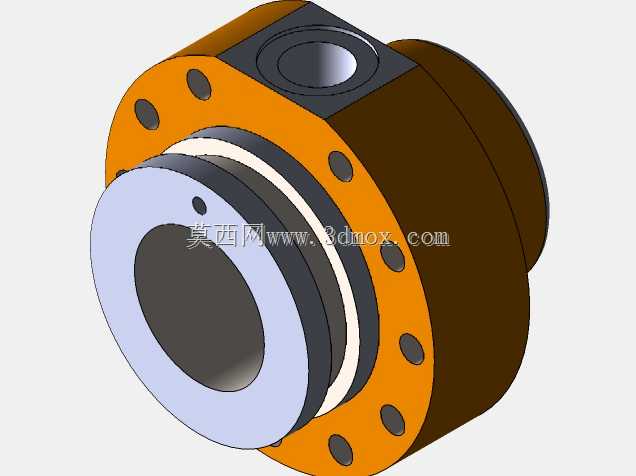

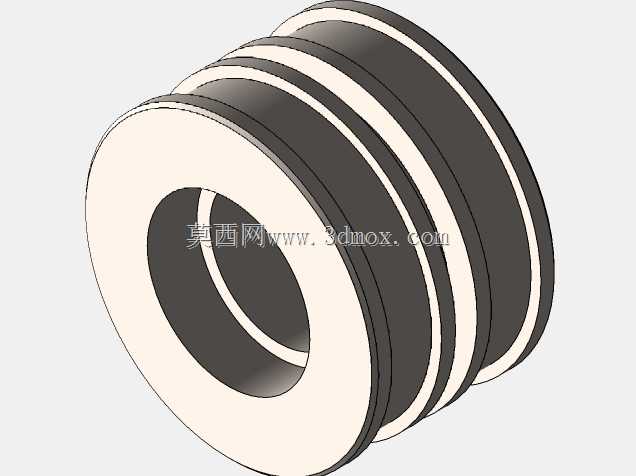

　　在各类需要直线重载驱动力的工程场景里，这类双铰接耳结构的液压缸是非常常见的执行终端，不同于法兰安装、脚座安装的刚性固定缸体，两端带铰接轴承的安装形式，能够适配安装座存在小幅角度摆动的工况，避免活塞杆承受侧向弯矩导致密封件偏磨、杆体拉伤的问题，在叉车起升门架的倾斜驱动、自卸车货厢举升、机床夹具的夹紧动作、工程机具的姿态调整环节都有大量同结构产品的应用。从结构设计逻辑来看，这款缸采用了单杆双作用的结构形式，缸筒外壁做了防锈氧化处理，端盖与缸筒的连接采用了螺栓锁紧的法兰式结构，相比螺纹旋合的端盖结构，这种连接形式能承受更高的工作压力冲击，也方便后期拆解更换密封件，维护时不需要专用的大扭矩旋合工装，普通内六角扳手即可完成端盖拆卸。

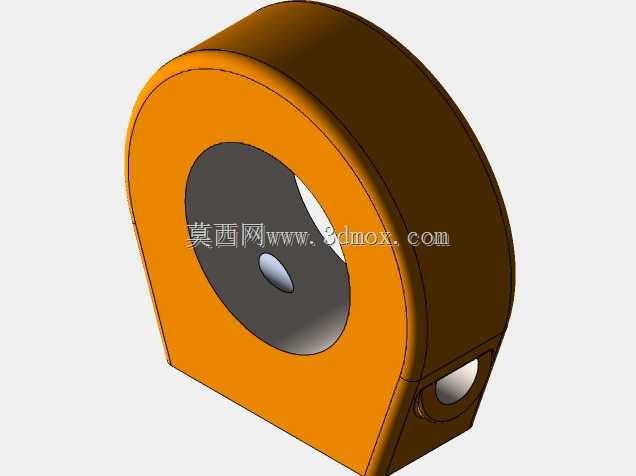

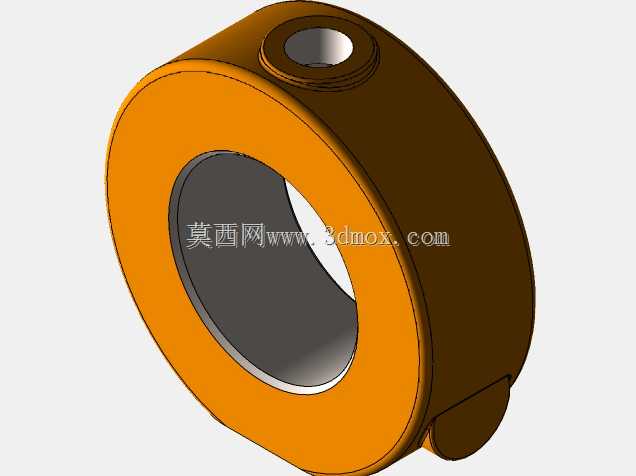

　　两端的铰接孔内都集成了向心关节轴承，能够补偿安装面之间的同轴度误差，在设备运行过程中如果负载端出现小幅的位置偏移，轴承可以自适应调整角度，不会把径向力直接传递到活塞杆上，能大幅延长活塞杆导向套和密封组的使用寿命。设计过程中需要重点关注几个安装边界尺寸：首先是两端铰接孔的中心距，这个尺寸直接决定了液压缸的安装距是否适配设备的安装支座，其次是活塞杆的伸出行程，要保证全伸状态下不会出现活塞脱出缸筒的问题，全缩状态下不会出现活塞撞击端盖的情况，另外铰接孔的孔径、耳板的厚度也要和配套的安装销轴尺寸匹配，避免出现销轴穿装困难或者耳板间隙过大导致工作时出现冲击异响的问题。从功能特性上看，这款缸的无杆腔进油时可以提供更大的推拉力，适合重载举升、

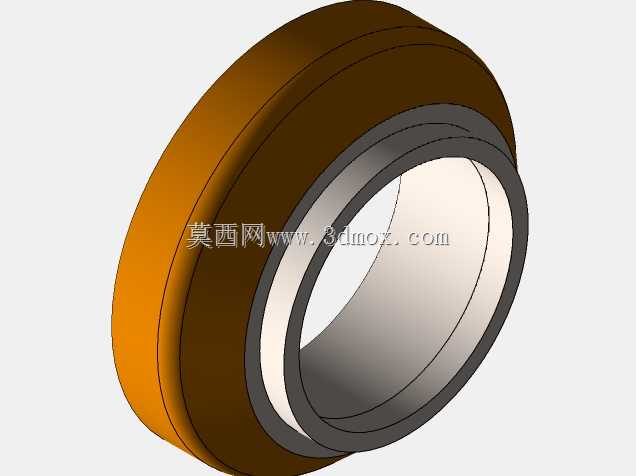

　　压紧的工况，有杆腔进油时活塞杆回缩，因为有杆腔的作用面积更小，回缩速度会比伸出速度更快，适合需要快速复位的动作场景。缸体上预留的油口位置做了平面密封结构，和液压管路连接时不需要额外缠绕密封材料，依靠O型圈的端面压缩即可实现高压密封，避免了螺纹密封容易出现的渗漏问题。导向套位置设置了多重密封结构，最外侧是防尘圈，能够刮除活塞杆表面附着的灰尘、铁屑等杂质，避免杂质被带入缸筒内部划伤密封件和缸筒内壁，往内依次是轴用斯特封、导向支撑环，既可以保证高压油液不会外泄，也能给活塞杆提供足够的径向支撑，避免杆体在重载下出现挠曲变形。在实际选型应用时，需要根据负载的大小计算所需的工作压力，结合行程参数确认安装距是否符合设备的空间要求，

　　同时要核对油口的连接螺纹规格，保证和现场的液压管路接头匹配，两端铰接的关节轴承需要定期加注润滑脂，避免轴承干磨出现间隙过大的问题，日常巡检时要注意观察活塞杆表面是否有划伤、渗漏油的情况，如果发现防尘圈位置有渗油要及时更换密封组件，避免内泄增大导致出力不足、动作迟缓的问题。这类铰接式液压缸相比刚性安装的缸体，对安装精度的要求更低，在存在振动、小幅摆动的工况下适应性更强，不管是移动工程机械还是固定工业设备的液压系统里，都是可靠性经过长期验证的执行元件，建模过程中对缸筒壁厚、活塞杆直径、端盖螺栓分布圆这些参数的还原，也能为后续的液压系统选型、安装支座设计提供准确的三维参考，避免设计阶段出现尺寸干涉、安装空间不足的问题。
