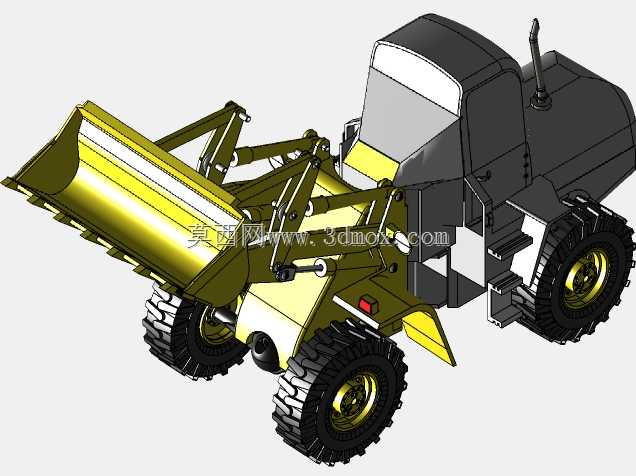

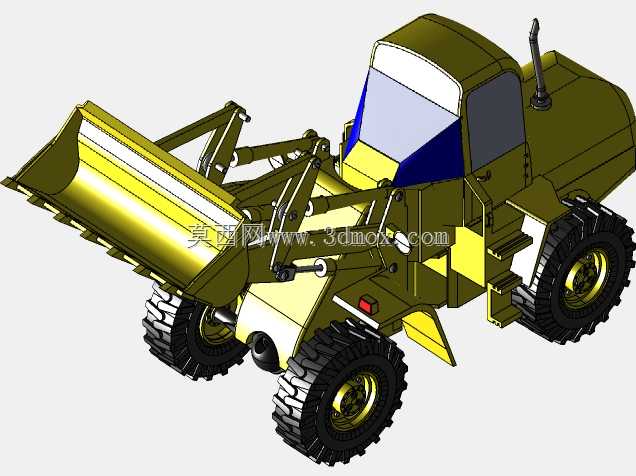

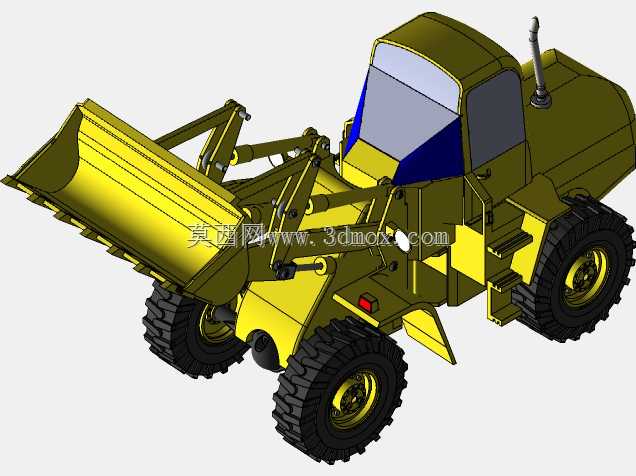

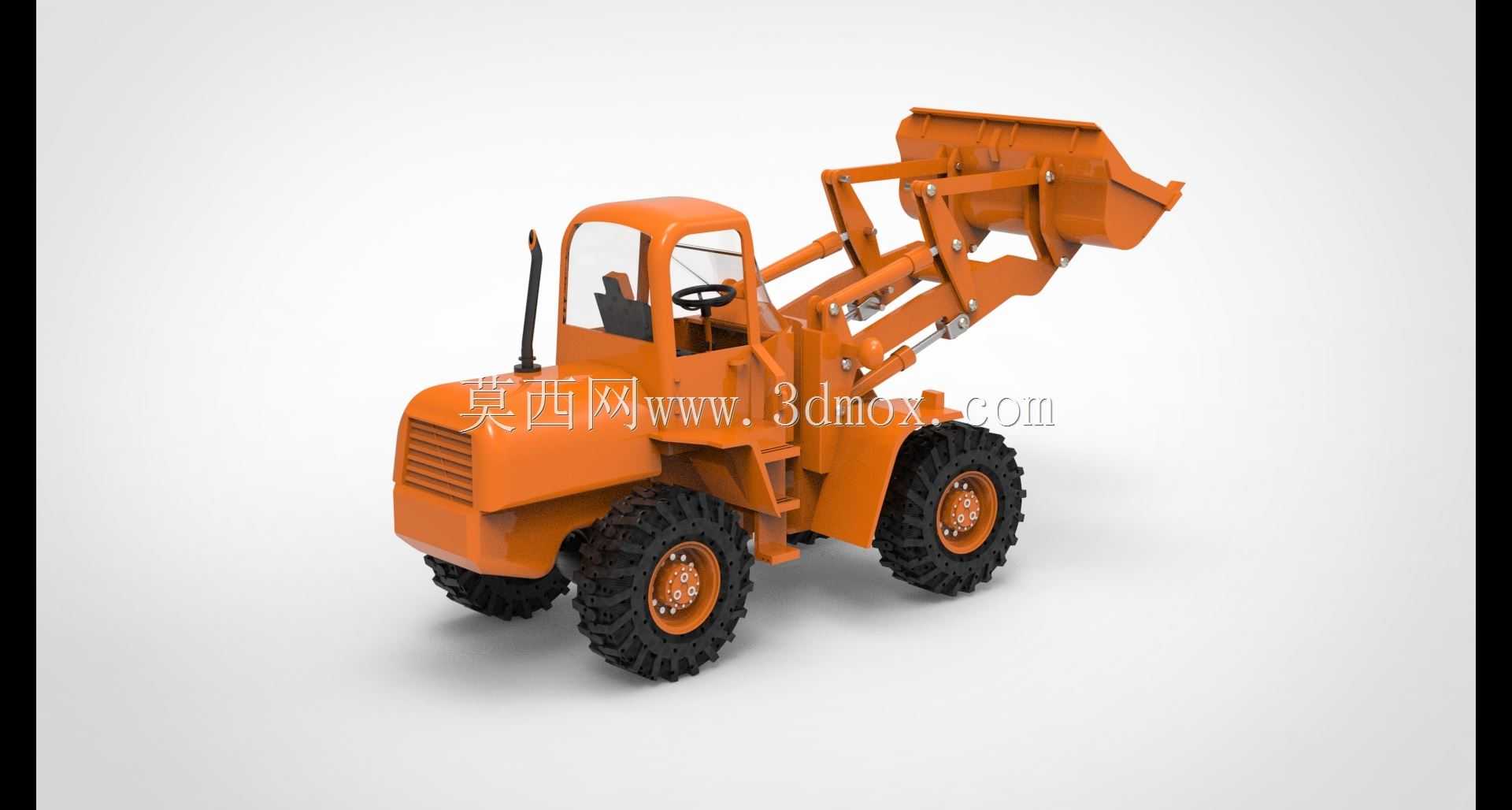

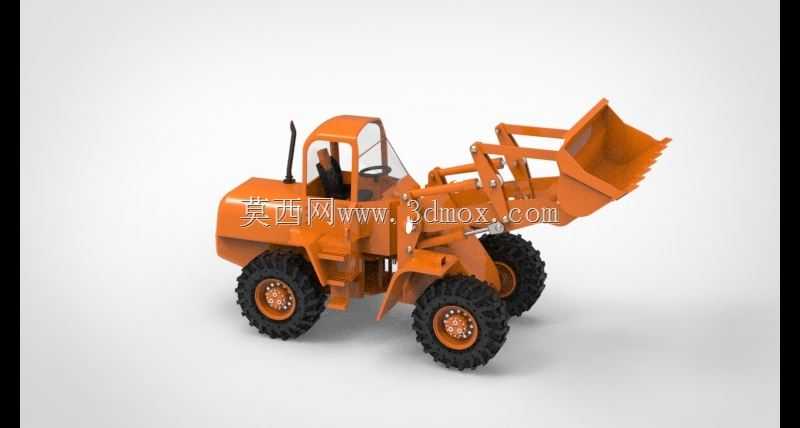

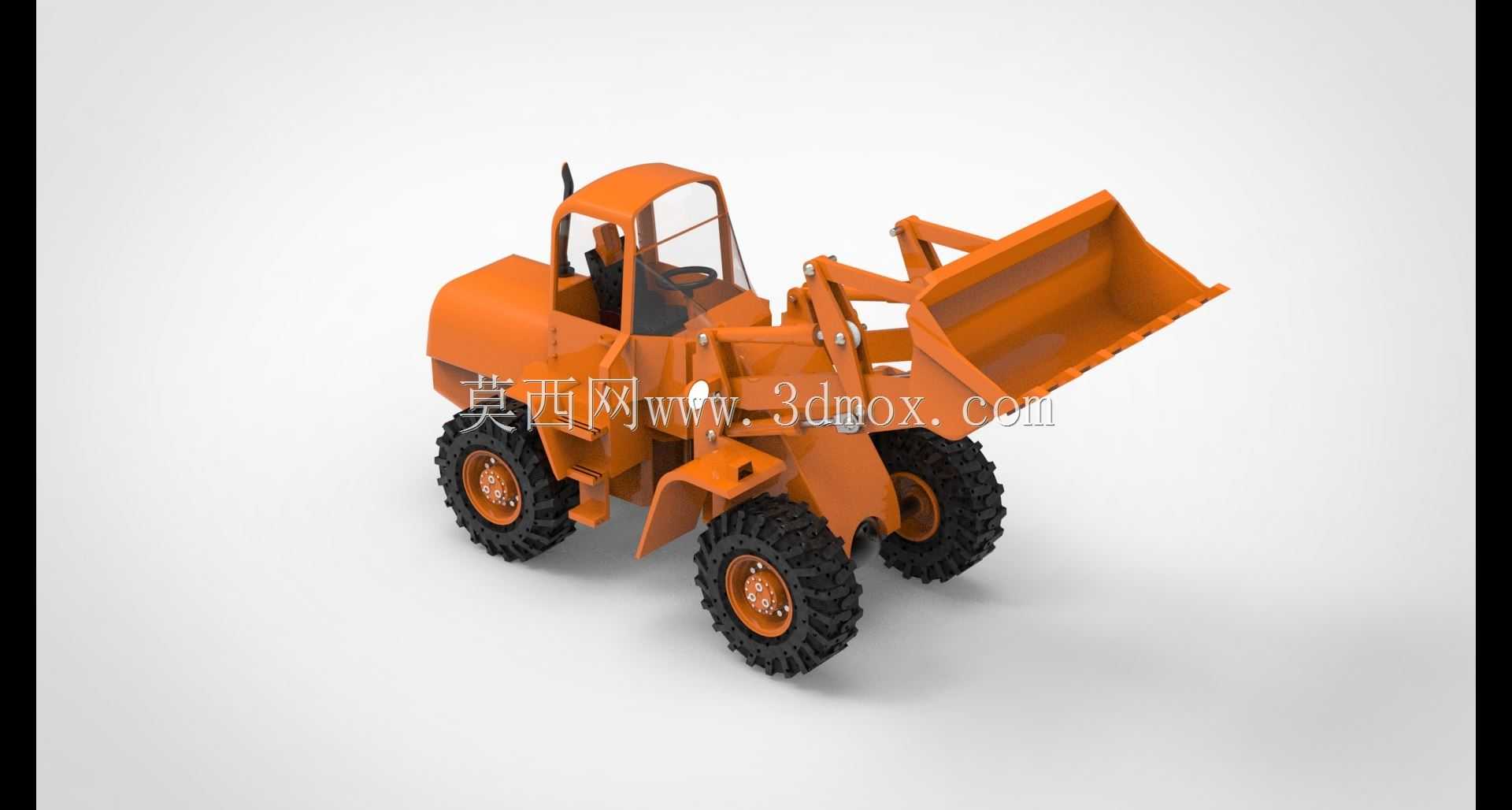

小型轮式装载机工程作业三维结构

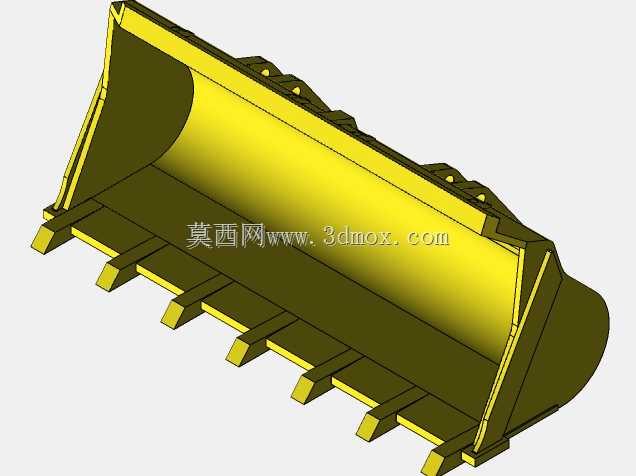

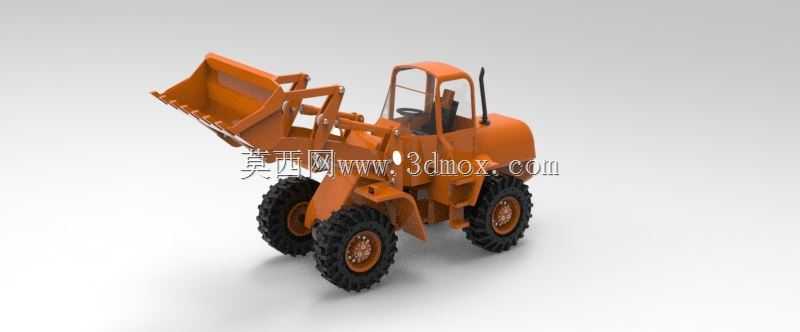

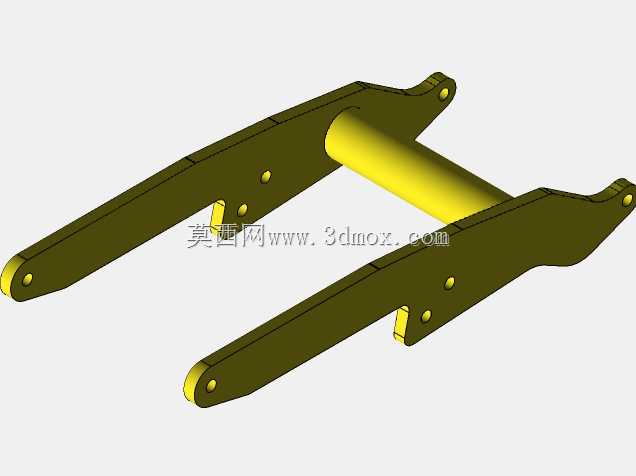

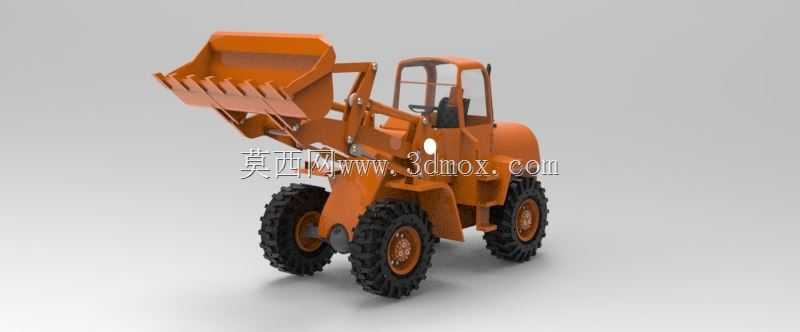

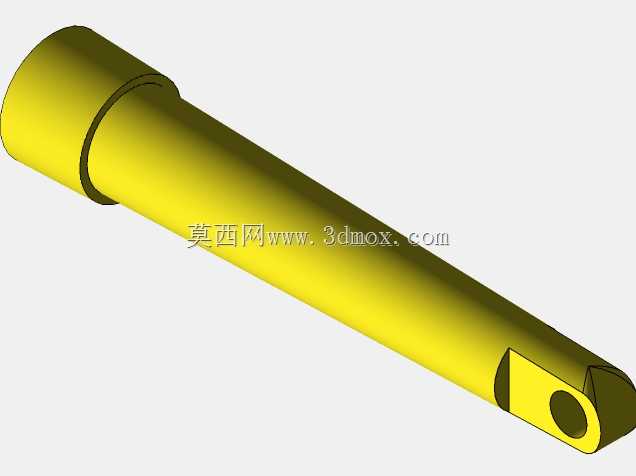

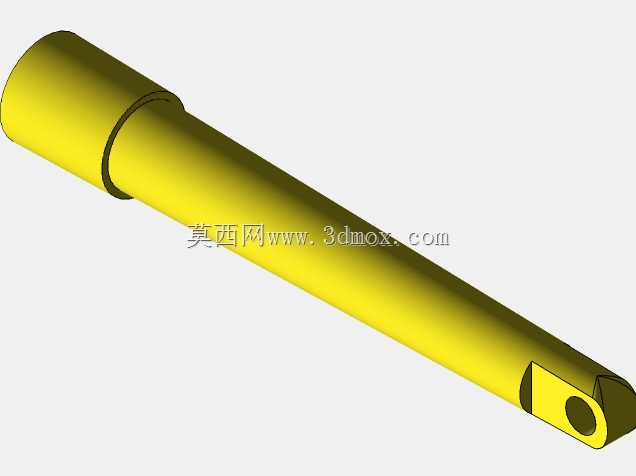

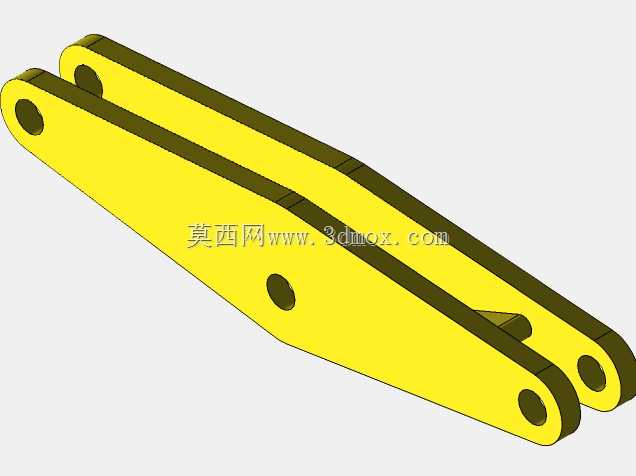

　　这款轮式装载设备的三维结构，核心围绕散料转运、短距离驳运的工程场景搭建，在市政施工、矿山采剥面辅助作业、建材堆场周转、农田水利改造现场都有极高的适配性，区别于履带式装载设备，轮式结构的转场速度更快，对硬化路面、临时铺装作业面的破坏程度更低，适合作业点分散、转场频次高的中小型施工项目。从功能结构来看，前端工作装置采用反转六连杆机构，动臂举升行程覆盖从地面取料至3.2米左右的卸料高度，铲斗斗容适配0.8-1.2方级别的散料装载需求，斗齿采用可更换式结构，在挖掘硬质土、夹取块状碎石时能通过更换耐磨斗齿降低整机维护成本，动臂油缸与转斗油缸的铰接点位置经过反复校核，保证在最大举升高度时铲斗的卸料角度不小于45度，避免散料回落撒漏。

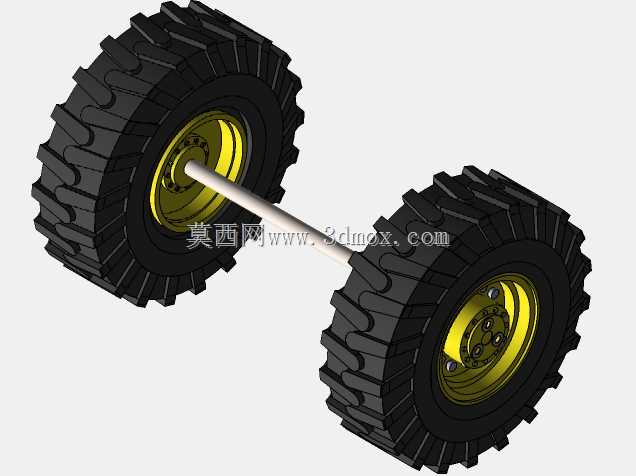

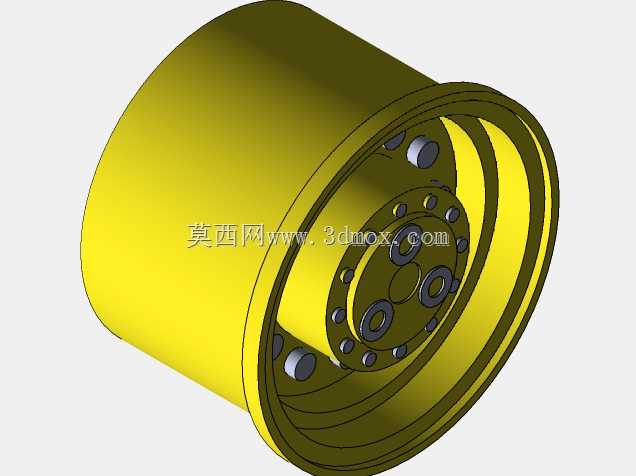

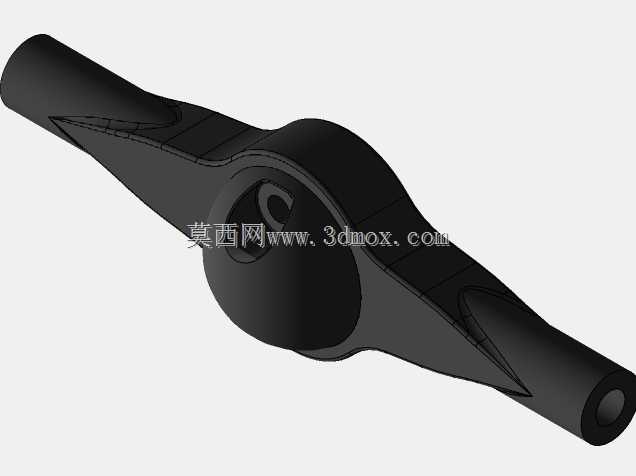

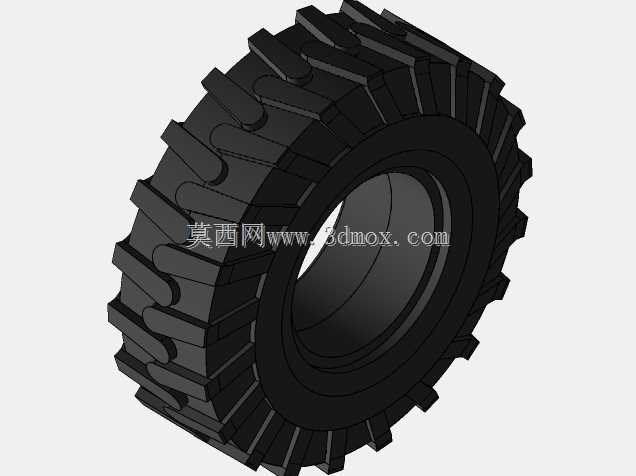

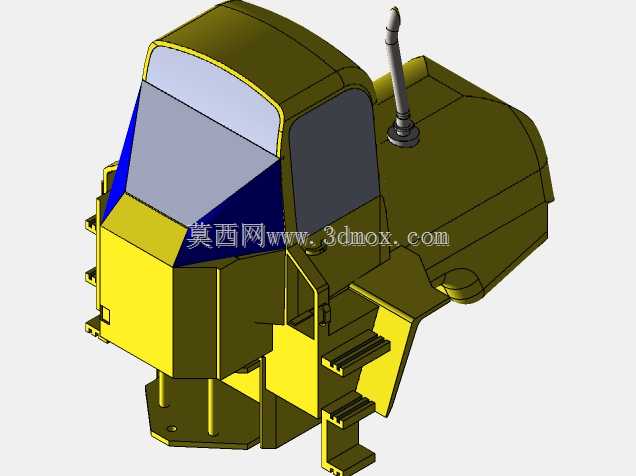

　　整机的行走系统采用四轮驱动布局，前后桥带差速锁结构，在泥泞、松软的临时作业面能提供足够的抓地力，轮胎选用深花纹工程轮胎，胎面厚度适配碎石、渣土路面的磨损工况，轮边减速结构将传动扭矩放大，保证重载铲取物料时的驱动力足够，不会出现轮胎打滑、动力不足的问题。驾驶室采用敞开式框架结构，在保证操作人员视野的同时，框架的抗弯截面模量经过计算，能满足落物防护的基本强度要求，操纵杆的布置位置符合人机工程学，操作人员在坐姿状态下手臂自然伸展即可完成动臂举升、铲斗收放、档位切换的全部操作，减少长时间作业的疲劳感。设计过程中优先考虑了整机的维护便利性，发动机舱的侧罩采用快开式结构，日常检查机油液位、更换空气滤芯、清理散热器杂物时不需要额外拆解大量覆盖件，

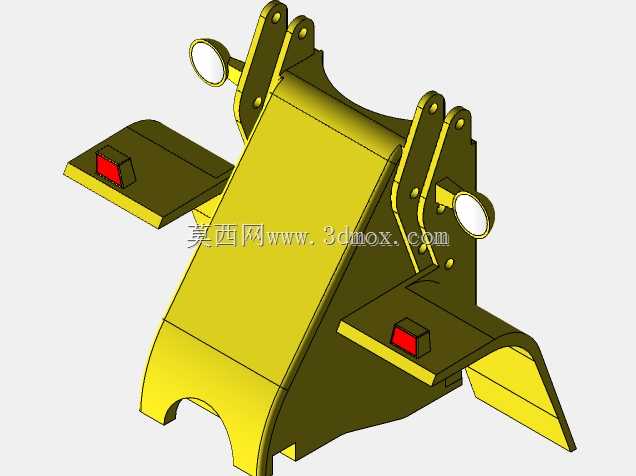

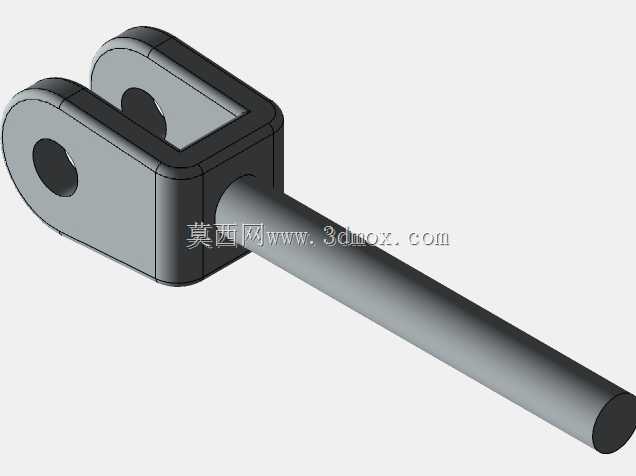

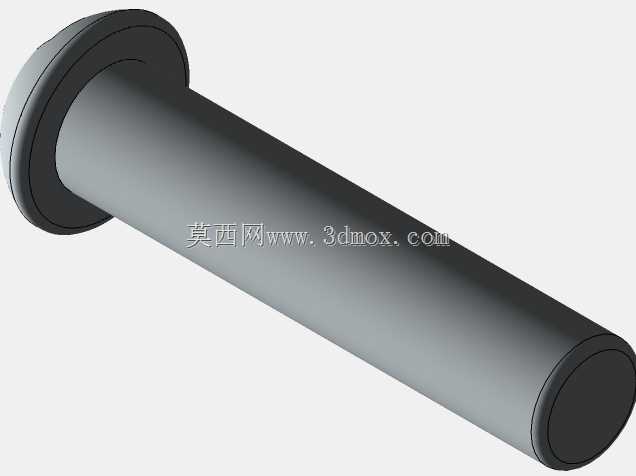

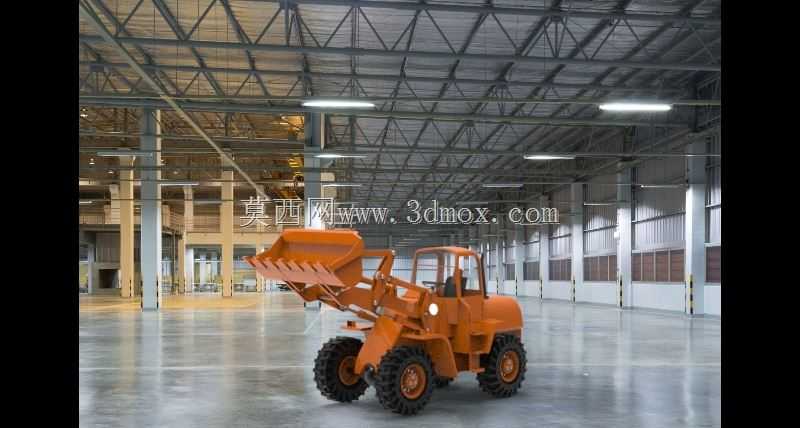

　　燃油箱与液压油箱的布置位置在车架两侧，加油口高度距离地面1.2米左右，操作人员站在地面即可完成补油操作，不需要攀爬设备。整机的外形尺寸控制在长度5.8米、宽度1.9米、高度2.6米的范围内，转弯半径控制在4.5米以内，能在狭窄的巷道、乡村施工便道、厂房内部完成转向作业，不会因为尺寸过大受限于作业空间。车架采用铰接式结构，前后车架通过中央铰接销连接，转向时通过左右转向油缸推动前车架偏转，相比整体式车架的转向灵活性更高，铰接点的轴承采用密封式结构，能阻挡粉尘、泥水进入铰接面，延长铰接部件的使用寿命。液压系统采用定量泵供油结构，系统工作压力设定在16MPa，管路布置沿着车架内侧走线，通过管卡固定避免作业过程中管路晃动磨损，

　　关键铰接点的黄油嘴引出至便于操作的位置，日常打黄油维护时不需要探入设备缝隙。铲斗的斗刃采用耐磨合金钢材质，表面硬度经过淬火处理，在长期铲取砂石、混凝土碎块的工况下，斗刃的磨损速率比普通钢板降低60%以上，铲斗侧刃加装了耐磨护板，避免铲取物料时侧部结构被硬物撞击变形。整机的重量分配经过优化，空载时前后桥载荷比为4:6，重载铲取物料时前后桥载荷比接近1:1，保证作业时的整机稳定性，不会出现翘尾、侧翻的风险，在最大卸载距离时的整机稳定系数满足工程设备安全规范要求，即使在坡度不大于15度的作业面也能稳定完成卸料作业。
